Cavitation Pump Là Gì? Nguyên Nhân Và Cách Khắc Phục Triệt Để

Bạn đã bao giờ đối mặt với tình trạng máy bơm chạy ồn bất thường, phát ra những tiếng kêu lạch cạch như đang bơm phải sỏi đá? Hay hệ thống máy bơm mới lắp đặt nhưng lại rung lắc mạnh (pump vibration) khiến tuổi thọ thiết bị giảm sút nhanh chóng? Đáng lo ngại hơn, khi tháo máy để kiểm tra, bạn phát hiện bề mặt cánh bơm bị rỗ nát như bị ăn mòn bởi axit.

Nhiều kỹ thuật viên thường đổ lỗi cho chất lượng thiết bị hoặc lỗi lắp đặt cơ khí thông thường. Tuy nhiên, nguyên nhân thực sự đứng sau 70% các ca hỏng hóc nghiêm trọng này chính là hiện tượng cavitation pump (xâm thực máy bơm). Đây được coi là "kẻ sát nhân thầm lặng" trong các hệ thống thủy lực, có khả năng phá hủy những cánh bơm bằng thép kiên cố nhất chỉ trong thời gian ngắn. Hiểu rõ về hiện tượng này không chỉ giúp bạn cứu vãn thiết bị mà còn tối ưu hóa toàn bộ hiệu suất vận hành của hệ thống.

Cavitation pump là gì? Định nghĩa chuyên sâu

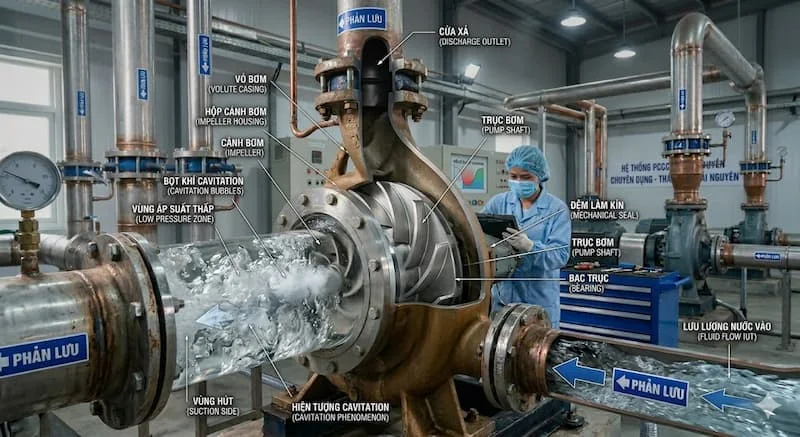

Cavitation pump (hay còn gọi là hiện tượng xâm thực) là quá trình hình thành, phát triển và vỡ tan của các bong bóng khí trong chất lỏng khi nó di chuyển qua máy bơm. Hiện tượng này xảy ra khi áp suất tại một điểm trong máy bơm giảm xuống thấp hơn áp suất hóa hơi của chất lỏng tại nhiệt độ vận hành đó.

Khi điều kiện này xảy ra, chất lỏng sẽ "sôi" ngay ở nhiệt độ bình thường, tạo ra hàng triệu bong bóng khí nhỏ. Khi các bong bóng này di chuyển đến vùng có áp suất cao hơn bên trong bánh công tác (impeller), chúng vỡ tan (nổ tung) một cách đột ngột. Sự sụp đổ này tạo ra các luồng vi sóng xung kích có áp lực cực lớn, va đập trực tiếp vào bề mặt kim loại.

Hệ quả trực tiếp của cavitation:

• Ăn mòn cơ học: Các xung lực làm bong tróc các phân tử kim loại, tạo ra các vết rỗ tổ ong trên cánh bơm.

• Pump vibration: Gây rung lắc mạnh, làm hỏng vòng bi, phớt cơ khí và trục bơm.

• Tiếng ồn: Tạo ra âm thanh đặc trưng như tiếng búa gõ hoặc tiếng sỏi sạn chảy qua ống.

• Sụt giảm hiệu suất: Cột áp và lưu lượng bơm đều giảm mạnh do dòng chảy bị gián đoạn bởi túi khí.

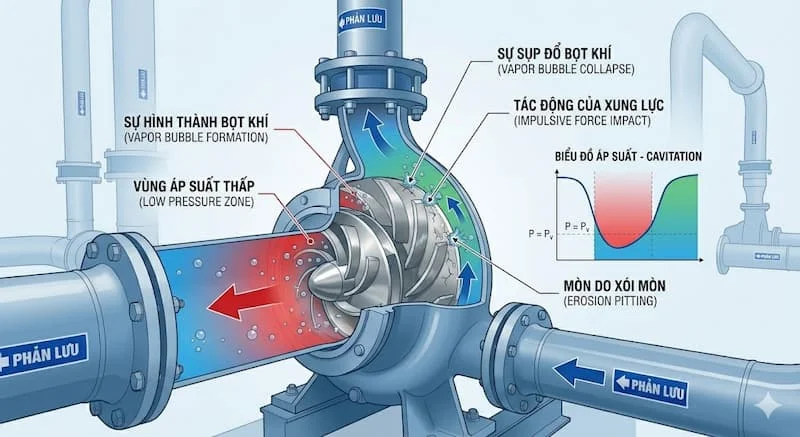

Nguyên lý hình thành cavitation trong hệ thống bơm

Để phòng tránh bơm xung khí, chúng ta cần hiểu rõ chu trình "đời sống" của một bọt khí xâm thực. Quá trình này diễn ra theo 4 bước nối tiếp nhau một cách nhanh chóng:

1. Áp suất thấp tại đầu hút: Khi chất lỏng đi vào cửa hút của máy bơm, tốc độ tăng lên khiến áp suất tĩnh giảm xuống. Nếu thiết kế đường ống không chuẩn hoặc bồn chứa quá thấp, áp suất này sẽ rơi xuống dưới mức áp suất hơi.

2. Hình thành bọt khí: Tại các điểm áp suất thấp nhất, các phân tử chất lỏng tách rời nhau để hình thành các hốc trống (cavities) chứa đầy hơi nước hoặc khí hòa tan.

3. Di chuyển đến vùng áp suất cao: Theo đà quay của cánh bơm, các bọt khí này bị đẩy ra phía ngoài rìa cánh bơm, nơi áp suất chất lỏng tăng vọt.

4. Vỡ tan (Implosion): Do áp suất bên ngoài quá lớn, các bọt khí bị ép bẹp và vỡ tan. Khi vỡ, chúng tạo ra một tia chất lỏng li ti có vận tốc cực cao bắn thẳng vào bề mặt cánh bơm.

Hãy tưởng tượng hàng triệu "vụ nổ siêu vi" diễn ra liên tục mỗi giây. Áp suất tại điểm nổ có thể lên tới hàng nghìn Bar, đủ sức xuyên thủng cả gang và thép không gỉ. Đó là lý do tại sao cavitation không đơn thuần là lỗi vận hành mà là một thảm họa vật liệu.

Các loại cavitation trong máy bơm thường gặp

Không phải mọi hiện tượng xâm thực đều giống nhau. Việc phân loại giúp kỹ sư xác định chính xác vị trí hệ thống đang gặp lỗi.

1. Suction Cavitation (Xâm thực đầu hút)

Đây là loại phổ biến nhất, xảy ra khi máy bơm "đói" chất lỏng.

• Nguyên nhân: Do bộ lọc đầu hút bị tắc, đường ống hút quá dài, đường kính ống quá nhỏ hoặc khoảng cách từ mực nước đến tâm bơm quá lớn.

• Dấu hiệu: Tiếng ồn phát ra rõ rệt tại vùng cửa vào của máy bơm.

2. Discharge Cavitation (Xâm thực đầu ra)

Xảy ra khi áp suất đầu ra của bơm quá cao (ví dụ: chạy bơm khi đóng hoàn toàn van đầu ra).

• Nguyên nhân: Nước không thoát được, buộc phải lưu thông ngược lại trong buồng bơm với vận tốc cao, tạo ra vùng áp suất thấp cục bộ.

• Dấu hiệu: Cánh bơm bị mòn ở phần mép ngoài và có hiện tượng gãy trục bơm do ứng suất quá lớn.

3. Internal Recirculation Cavitation (Xâm thực hồi lưu)

Xảy ra khi lưu lượng thực tế thấp hơn nhiều so với lưu lượng thiết kế (BEP - Best Efficiency Point). Dòng nước không thể thoát hết ra ngoài mà quay ngược lại phía tâm cánh bơm, tạo ra các xoáy lốc áp suất thấp.

Thông số kỹ thuật quyết định hiện tượng cavitation

Để kiểm soát cavitation pump, các chuyên gia kỹ thuật luôn tập trung vào một thông số sống còn: NPSH (Net Positive Suction Head) - Chiều cao cột áp hút thực dương.

• NPSHr (NPSH Required): Là giá trị tối thiểu mà nhà sản xuất yêu cầu để bơm không bị xâm thực. Mỗi dòng bơm có một thông số NPSHr riêng.

• NPSHa (NPSH Available): Là giá trị thực tế của hệ thống lắp đặt.

• Điều kiện an toàn: Để hệ thống vận hành ổn định, bạn phải đảm bảo NPSHa > NPSHr + 0.5m (khoảng cách an toàn).

Các yếu tố ảnh hưởng đến NPSH:

• Nhiệt độ chất lỏng: Nhiệt độ càng cao, áp suất hóa hơi càng tăng, khiến máy bơm càng dễ bị cavitation. Đây là lý do các hệ thống bơm nước nóng cực kỳ khắt khe về thông số đầu hút.

• Độ cao so với mặt nước biển: Càng lên cao, áp suất khí quyển giảm, giá trị NPSHa cũng giảm theo.

• Ma sát đường ống: Ống hút càng nhiều cút nối, càng dài thì tổn thất áp suất càng lớn, kéo NPSHa xuống mức nguy hiểm.

So sánh Cavitation và Air Entrainment (Lọt khí)

Rất nhiều thợ kỹ thuật nhầm lẫn giữa hai hiện tượng này vì chúng đều gây ra tiếng ồn và pump vibration. Tuy nhiên, bản chất và cách xử lý lại hoàn toàn khác nhau.

Kết luận: Nếu máy bơm kêu nhưng cánh bơm vẫn nhẵn thín, khả năng cao là lọt khí. Nếu cánh bơm bị rỗ như bề mặt mặt trăng, chắc chắn là cavitation pump.

Sai lầm phổ biến khi xử lý cavitation

Một trong những sai lầm lớn nhất là: Hỏng bơm thì thay bơm. Tuy nhiên, nếu bạn không xử lý lỗi hệ thống, chiếc bơm mới (dù đắt tiền đến đâu) cũng sẽ bị "ăn thịt" chỉ sau vài tháng.

• Chọn bơm có công suất quá lớn: Nhiều người nghĩ bơm càng khỏe càng tốt. Thực tế, chọn bơm quá lớn so với nhu cầu thực tế khiến máy vận hành xa điểm hiệu suất tối ưu, dễ gây xâm thực hồi lưu.

• Bỏ qua thông số nhiệt độ: Lắp đặt bơm nước sạch thông thường cho hệ thống nước nóng mà không tính toán lại áp suất hóa hơi.

• Lắp đặt đường ống hút sai quy cách: Sử dụng nhiều cút cong 90 độ ngay sát cửa hút của bơm, gây ra dòng xoáy không ổn định.

Cách nhận biết và khắc phục cavitation hiệu quả

Dấu hiệu nhận biết (Checklist):

• Tiếng ồn lạ: Giống như tiếng nổ lụp bụp hoặc tiếng sỏi rơi trong ống.

• Rung lắc (pump vibration): Độ rung vượt mức cho phép của nhà sản xuất.

• Áp suất chập chờn: Đồng hồ đo áp suất đầu ra dao động liên tục.

• Nhiệt độ vỏ bơm tăng cao bất thường do va đập thủy lực.

Giải pháp khắc phục triệt để:

1. Tăng áp suất đầu hút: Nâng cao bồn chứa nước hoặc sử dụng bơm bù áp phía trước.

2. Giảm ma sát đường ống: Thay thế đường ống hút bằng loại có đường kính lớn hơn, giảm tối đa các cút nối và van chặn trên đường ống hút.

3. Hạ nhiệt độ chất lỏng: Nếu có thể, hãy làm mát chất lỏng trước khi đưa vào bơm.

4. Sử dụng vật liệu chống xâm thực: Trong các môi trường không thể tránh khỏi cavitation, hãy chọn cánh bơm bằng Inox 316 hoặc phủ các lớp Ceramic chuyên dụng.

5. Giảm tốc độ quay (RPM): Sử dụng biến tần để điều chỉnh tốc độ bơm phù hợp với nhu cầu thực tế, giúp giảm NPSHr.

FAQ - Những câu hỏi thường gặp

1. Cavitation pump có nguy hiểm không?

Cực kỳ nguy hiểm. Nó không chỉ phá hủy cánh bơm mà còn có thể gây nổ đường ống nếu áp lực xung kích quá lớn, gây mất an toàn cho người vận hành.

2. Làm sao để tính toán NPSHa chính xác?

NPSHa = Pa + Ph - Hv - Hf. Trong đó Pa là áp suất mặt thoáng, Ph là áp suất tĩnh, Hv là áp suất hóa hơi và Hf là tổn thất ma sát. Bạn nên nhờ chuyên gia thủy lực tư vấn để có số liệu chuẩn nhất.

3. Bơm chìm có bị cavitation không?

Có, nhưng ít hơn bơm đặt cạn vì bơm chìm luôn có áp suất thủy tĩnh của cột nước hỗ trợ đầu hút. Tuy nhiên, nếu bơm chất lỏng quá nóng hoặc bùn đặc, xâm thực vẫn xảy ra.

4. Dùng biến tần có hết cavitation không?

Biến tần có thể giúp ích bằng cách giảm tốc độ dòng chảy, từ đó giảm yêu cầu NPSHr của bơm, giúp máy vận hành êm hơn trong điều kiện đầu hút kém.

Kết luận

Hiện tượng cavitation pump là kẻ thù số một của mọi hệ thống vận chuyển chất lỏng. Việc hiểu đúng bản chất "vi nổ" và các thông số NPSH sẽ giúp bạn chủ động phòng tránh những hư hỏng tốn kém. Hãy nhớ rằng: Một hệ thống bơm tốt bắt đầu từ một thiết kế đường ống chuẩn xác, chứ không chỉ nằm ở nhãn hiệu máy bơm.

Nếu hệ thống của bạn đang có dấu hiệu rung lắc hoặc tiếng ồn lạ, đừng trì hoãn việc kiểm tra. Việc xử lý sớm có thể tiết kiệm cho doanh nghiệp hàng trăm triệu đồng chi phí thay mới thiết bị.
