Van Điện Từ Công Nghiệp: Bí Quyết Tối Ưu Hệ Thống Tự Động Hóa & Lưu Ý Kỹ Thuật

Trong thế giới tự động hóa công nghiệp, một sai lầm nhỏ trong khâu chọn thiết bị có thể dẫn đến hậu quả nghiêm trọng. Đã không ít lần, một dây chuyền sản xuất trị giá hàng tỷ đồng phải dừng hoạt động hoàn toàn chỉ vì một chiếc Industrial Solenoid Valve không đóng/mở đúng thời điểm. Hậu quả của việc rò rỉ lưu chất hay gián đoạn áp suất không chỉ làm hỏng sản phẩm mà còn khiến chi phí sửa chữa, bảo trì tăng vọt, gấp hàng chục lần so với giá trị thực của thiết bị.

Nhiều doanh nghiệp thường mắc sai lầm khi chọn van theo cảm tính hoặc dựa trên giá thành thay vì thông số kỹ thuật. Sự thật là, Industrial Solenoid Valve là "trái tim" điều khiển dòng chảy trong hệ thống tự động, đòi hỏi sự chính xác tuyệt đối.

“Chọn sai van điện từ có thể khiến cả hệ thống dừng hoạt động.” Hãy cùng phân tích sâu về thiết bị này để đảm bảo hệ thống của bạn luôn vận hành ổn định và hiệu quả nhất.

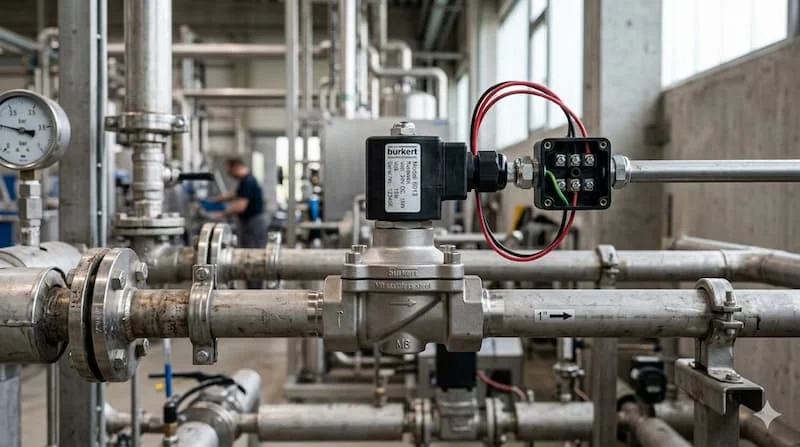

Van điện từ công nghiệp là gì?

Van điện từ công nghiệp (Industrial Solenoid Valve) là thiết bị cơ-điện tử chuyên dụng, đóng vai trò là cơ cấu chấp hành trong hệ thống tự động hóa. Thiết bị sử dụng năng lượng từ cuộn dây điện từ (solenoid) để tạo ra từ trường, từ đó điều khiển cơ chế đóng/mở dòng chảy của chất lỏng hoặc khí một cách tức thời.

Khác với các dòng van dân dụng, van công nghiệp được thiết kế với tiêu chuẩn khắt khe về độ bền vật liệu, khả năng chịu áp suất cao, nhiệt độ khắc nghiệt và tần suất đóng mở liên tục (chu kỳ sống của thiết bị).

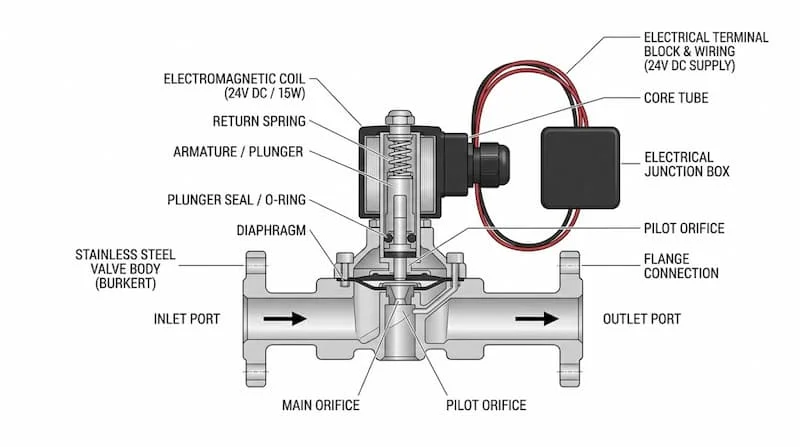

Nguyên lý hoạt động của van điện từ

Hiểu rõ cơ chế hoạt động là chìa khóa để lựa chọn thiết bị phù hợp. Về bản chất, van điện từ chuyển đổi tín hiệu điện thành hành động cơ học:

1. Trạng thái bình thường: Khi chưa có điện, lõi van (plunger) bị chặn bởi lò xo hoặc áp suất lưu chất.

2. Kích hoạt: Khi cấp điện, cuộn coil tạo ra từ trường cực mạnh, hút lõi van lên (hoặc xuống), mở đường thông cho dòng chảy đi qua.

3. Trở về: Khi mất điện, từ trường biến mất, lò xo hồi vị đẩy lõi van về vị trí đóng (hoặc mở) ban đầu.

Có hai cấu hình phổ biến bạn cần nắm vững:

• Normally Closed (NC): Bình thường đóng, chỉ mở khi có điện. Đây là loại thông dụng nhất trong các hệ thống an toàn.

• Normally Open (NO): Bình thường mở, chỉ đóng khi có điện.

Phân tích chuyên sâu: Chọn van theo tiêu chuẩn kỹ thuật

Sai lầm lớn nhất của người mua là tìm kiếm loại van "tốt nhất". Thực tế, trong kỹ thuật, không có van tốt nhất, chỉ có van phù hợp nhất với môi trường vận hành.

Phân loại van điện từ công nghiệp

Việc phân loại giúp bạn thu hẹp phạm vi tìm kiếm ngay từ đầu:

• Theo môi chất:

  • Van nước: Vật liệu đồng hoặc inox, gioăng cao su chịu nhiệt độ trung bình.

  • Van khí nén: Thiết kế đáp ứng tốc độ phản ứng cực nhanh, chịu được dầu trong khí nén.

  • Van hơi nóng: Yêu cầu vật liệu chịu nhiệt cao (PTFE, Viton) và cấu tạo đặc biệt để không bị biến dạng bởi nhiệt độ cao.

• Theo cấu tạo:

  • Van trực tiếp: Phù hợp cho áp suất thấp, đường kính ống nhỏ. Tốc độ đóng mở nhanh.

  • Van pilot (gián tiếp): Sử dụng chính áp suất lưu chất để hỗ trợ đóng mở. Đây là giải pháp tối ưu cho đường ống lớn và áp suất cao, giúp tiết kiệm công suất coil điện nhưng yêu cầu áp suất chênh lệch tối thiểu để hoạt động.

• Theo vật liệu:

  • Đồng: Phổ biến, giá thành tốt, dùng cho hệ thống nước thông thường.

  • Inox (304/316): Lựa chọn bắt buộc cho môi trường hóa chất ăn mòn, thực phẩm, dược phẩm hoặc y tế.

Các thông số kỹ thuật "sống còn"

Nếu bỏ qua bất kỳ thông số nào dưới đây, khả năng hệ thống bị lỗi là rất cao:

1. Điện áp (Voltage): Phổ biến là 24VDC, 220VAC. Sai điện áp sẽ làm cháy cuộn coil ngay lập tức.

2. Áp suất làm việc (Pressure): Phải đảm bảo áp suất hệ thống nằm trong dải làm việc của van. Áp suất quá cao gây nổ van, quá thấp (với van pilot) gây kẹt van.

3. Nhiệt độ: Ảnh hưởng trực tiếp đến tuổi thọ của seal (gioăng).

4. Kích thước kết nối: Phải đồng bộ với đường ống (Ren hoặc Mặt bích).

5. Thời gian đáp ứng: Quan trọng trong các hệ thống định lượng (dosing) hoặc đóng gói tốc độ cao.

So sánh: Van điện từ vs. Van cơ truyền thống

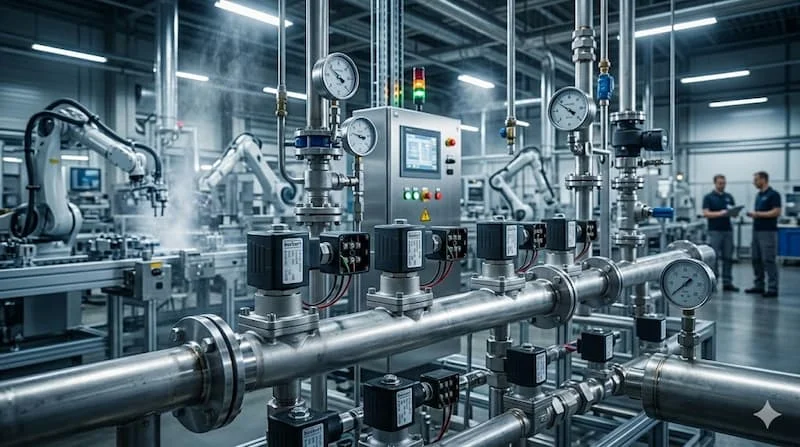

Ứng dụng thực tế và những sai lầm cần tránh

Khi nào cần dùng van điện từ?

Thiết bị này xuất hiện ở mọi nơi cần sự tự động hóa:

• Hệ thống tưới tiêu và cấp nước thông minh.

• Dây chuyền sản xuất thực phẩm, nước giải khát (định lượng).

• Hệ thống khí nén công nghiệp, điều khiển xilanh.

• Quy trình xử lý hóa chất, hơi nóng trong nhà máy dệt, giặt là.

80% lỗi đến từ sai lầm trong lựa chọn

Dựa trên kinh nghiệm thực tế, các sự cố hỏng hóc thường bắt nguồn từ:

• Chọn sai điện áp: Cắm nhầm 220V vào van 24V.

• Không kiểm tra áp suất: Dùng van trực tiếp cho hệ thống áp suất cao gây hỏng coil.

• "Râu ông nọ cắm cằm bà kia": Dùng van nước cho hơi nóng khiến gioăng cao su bị chảy nhão sau 1 tuần.

• Lắp sai chiều: Không chú ý mũi tên chỉ dẫn dòng chảy (Flow direction) trên thân van.

Hướng dẫn Checklist chọn Industrial Solenoid Valve chuẩn

Để đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ checklist dưới đây trước khi đặt hàng:

Quy trình chọn lựa (Checklist)

1. Xác định rõ môi chất: Là nước, khí nén, hơi nóng hay hóa chất ăn mòn?

2. Kiểm tra thông số áp suất: Áp lực tối đa tại vị trí lắp đặt là bao nhiêu?

3. Xác định điện áp hệ thống: Nguồn điện điều khiển hiện có là gì (24VDC, 220VAC)?

4. Kiểm tra nhiệt độ: Nhiệt độ môi chất và môi trường xung quanh.

5. Lựa chọn vật liệu: Inox (nếu cần ăn mòn/vệ sinh) hoặc Đồng (nếu tiết kiệm chi phí).

6. Tính toán lưu lượng (Cv/Kv): Đảm bảo van đáp ứng đủ nhu cầu dòng chảy.

Lưu ý quan trọng khi lắp đặt & sử dụng

• Chiều lắp đặt: Luôn lắp theo hướng mũi tên chỉ dẫn dòng chảy trên thân van.

• Độ sạch của lưu chất: Nên lắp lọc y (Y-strainer) trước van điện từ để ngăn rác, cặn bẩn làm kẹt màng van.

• Nguồn điện: Đảm bảo nguồn điện ổn định, tránh sụt áp khiến coil không hút được hết hành trình.

• Bảo trì: Kiểm tra định kỳ cuộn coil và gioăng làm kín.

Câu hỏi thường gặp (FAQ)

1. Industrial Solenoid Valve khác gì van điện từ thường?

Khác biệt chính nằm ở tiêu chuẩn kỹ thuật. Van công nghiệp được chế tạo để chịu áp suất cao, nhiệt độ khắc nghiệt, tần suất đóng mở dày đặc và có độ bền vật liệu cao hơn nhiều so với các loại van dân dụng giá rẻ.

2. Van điện từ có bền không?

Độ bền phụ thuộc 90% vào việc chọn đúng loại (vật liệu, thông số) và môi trường vận hành. Nếu chọn đúng van pilot hoặc van trực tiếp phù hợp với áp suất, thiết bị có thể vận hành ổn định hàng triệu chu kỳ.

3. Nên chọn van inox hay đồng?

Chọn inox nếu môi chất là hóa chất, nước muối, thực phẩm hoặc yêu cầu vệ sinh khắt khe. Chọn đồng nếu là nước sạch, khí nén thông thường để tối ưu chi phí.

4. Van điện từ có tốn điện không?

Không hề. Công suất tiêu thụ của coil điện rất thấp, và điện năng chỉ tiêu thụ trong khoảng thời gian cực ngắn khi van kích hoạt.

Kết luận

Việc lựa chọn đúng Industrial Solenoid Valve không chỉ là một khoản chi phí, mà là khoản đầu tư cho sự ổn định của cả dây chuyền sản xuất. Một thiết bị phù hợp sẽ giúp hệ thống vận hành trơn tru, giảm thiểu thời gian dừng máy và tối ưu hóa năng suất.

Đừng để những lỗi kỹ thuật nhỏ làm gián đoạn kế hoạch sản xuất của bạn. Nếu bạn chưa chắc chắn loại van nào phù hợp với quy trình hiện tại, hãy để đội ngũ kỹ sư của chúng tôi giúp bạn chọn đúng ngay từ đầu.
