BS 5154 Gate Valve Là Gì? Tiêu Chuẩn Vàng Cho Hệ Thống Cấp Nước Và PCCC

Hãy tưởng tượng một hệ thống cấp nước tòa nhà cao tầng hoặc mạng lưới phòng cháy chữa cháy (PCCC) gặp sự cố rò rỉ nghiêm trọng, hoặc tệ hơn là không đạt áp lực đầu ra ngay trong tình huống khẩn cấp. Nguyên nhân thường không nằm ở máy bơm, mà ở việc chọn sai loại van chặn.

Thực tế, không phải gate valve (van cổng) nào cũng được chế tạo như nhau. Việc lựa chọn một thiết bị không đạt chuẩn có thể dẫn đến hiện tượng ăn mòn nhanh chóng, nứt vỡ thân van dưới áp lực hoặc kẹt đĩa van. Trong ngành kỹ thuật đường ống, tiêu chuẩn BS 5154 gate valve chính là "thước đo" đảm bảo độ bền, khả năng chịu áp suất và tính tương thích tuyệt đối cho hệ thống. Vậy BS 5154 cụ thể là gì và tại sao giới chuyên môn lại ưu tiên tiêu chuẩn này đến vậy?

BS 5154 Gate Valve là gì? Định nghĩa và phạm vi áp dụng

BS 5154 là một tiêu chuẩn kỹ thuật của Anh (British Standard) dành riêng cho các loại van bằng hợp kim đồng và van cổng gang (cast iron gate valve). Tiêu chuẩn này quy định khắt khe về thiết kế, vật liệu, kích thước và định mức áp suất cho các dòng van sử dụng trong công nghiệp và dân dụng.

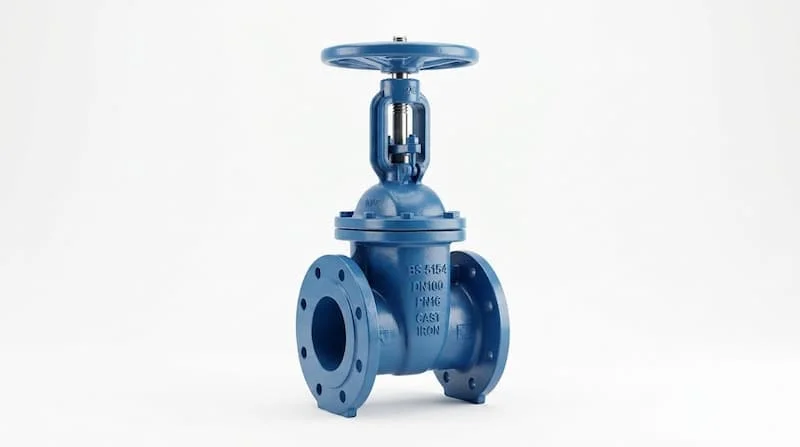

Dòng van cổng đạt chuẩn BS 5154 thường được thiết kế với thân van bằng gang đúc chịu lực cao, kết nối kiểu mặt bích để đảm bảo sự chắc chắn tại các khớp nối. Phạm vi ứng dụng của loại van này cực kỳ rộng rãi, bao gồm:

• Hệ thống cấp thoát nước: Từ mạng lưới nước sạch đô thị đến hệ thống xử lý nước thải nhẹ.

• Hệ thống PCCC: Đảm bảo khả năng đóng ngắt dòng nước tin cậy khi có sự cố.

• Hệ thống HVAC: Sử dụng trong các đường ống dẫn nước lạnh hoặc nước nóng của hệ thống điều hòa không khí trung tâm.

Với yêu cầu về áp suất làm việc ổn định (thường là PN10 hoặc PN16), bs 5154 gate valve đóng vai trò là "người gác cổng" kiên cố, ngăn chặn hoặc cho phép dòng chảy lưu thông một cách an toàn nhất.

Nguyên lý hoạt động của Gate Valve tiêu chuẩn

Về cơ bản, gate valve hoạt động dựa trên cơ chế tịnh tiến của đĩa van (cửa van). Khi xoay tay quay, trục van sẽ truyền lực làm đĩa van nâng lên hoặc hạ xuống theo phương thẳng đứng, vuông góc với dòng chảy.

Một trong những lý do khiến loại van này được ưa chuộng trong các hệ thống water system valve là đặc điểm dòng chảy. Khi van ở trạng thái mở hoàn toàn, đĩa van được rút hết ra khỏi đường dẫn, tạo thành một khoang rỗng cho phép dòng chảy đi thẳng. Điều này giúp tối thiểu hóa ma sát và gần như không gây tổn thất áp suất trên đường ống – một yếu tố sống còn đối với các hệ thống dẫn nước đi xa.

Tuy nhiên, cần lưu ý rằng van cổng chỉ được thiết kế cho chức năng ON/OFF (đóng hoặc mở hoàn toàn). Các chuyên gia khuyến cáo tuyệt đối không dùng van cổng để điều tiết dòng chảy (tiết lưu), vì áp lực dòng nước đi qua khe hẹp sẽ gây rung lắc mạnh và làm hỏng đĩa van nhanh chóng.

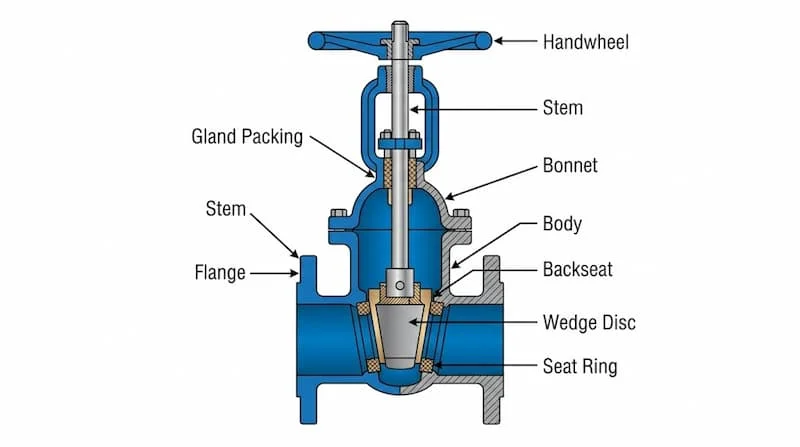

Cấu tạo và thông số kỹ thuật chi tiết của BS 5154

Để đạt được chứng nhận BS 5154, một chiếc van cổng phải trải qua quy trình chế tạo nghiêm ngặt với các thành phần chính:

• Thân van (Body) & Nắp van (Bonnet): Thường được làm từ gang xám (Cast Iron) hoặc gang cầu (Ductile Iron). Gang cầu có ưu điểm chịu va đập và áp suất tốt hơn, giảm thiểu nguy cơ nứt vỡ.

• Đĩa van (Disc): Bộ phận trực tiếp ngăn dòng chảy, thường được bọc cao su EPDM để tăng độ kín khít.

• Trục van (Stem): Làm từ thép không gỉ hoặc hợp kim đồng để chống ăn mòn và đảm bảo độ bền cơ học khi vận hành.

Thông số kỹ thuật tiêu chuẩn:

Việc tuân thủ tiêu chuẩn mặt bích BS EN 1092-2 giúp việc lắp đặt và thay thế trong các dự án sử dụng thiết bị chuẩn châu Âu trở nên dễ dàng và đồng bộ.

Phân loại BS 5154 Gate Valve phổ biến trên thị trường hiện nay

Tùy vào không gian lắp đặt và mục đích sử dụng, bs 5154 gate valve được chia thành các loại chính:

1. Theo thiết kế trục van:

   • Rising Stem (Ty nổi): Trục van đi lên khi mở van. Ưu điểm là dễ dàng nhận biết trạng thái van bằng mắt thường, nhưng cần không gian phía trên để trục nhô ra.

   • Non-rising Stem (Ty chìm): Trục van không di chuyển lên xuống, cực kỳ phù hợp cho các không gian hẹp hoặc lắp đặt ngầm.

2. Theo vật liệu:

   • Gang xám (Cast Iron): Chi phí thấp, dùng cho hệ thống áp lực vừa phải.

   • Gang cầu (Ductile Iron): Độ bền kéo cao, chịu áp lực và va đập tốt hơn, thường dùng trong PCCC chuyên dụng.

3. Theo kết nối: Chủ yếu là kết nối mặt bích để đảm bảo chịu lực tốt hơn so với kiểu nối ren trong các hệ thống đường ống lớn.

So sánh BS 5154 với các tiêu chuẩn quốc tế khác

Trong thị trường van công nghiệp, việc nhầm lẫn giữa các tiêu chuẩn là điều thường thấy. Dưới đây là bảng so sánh để bạn có cái nhìn tổng quan:

Insight chuyên gia: BS 5154 là sự lựa chọn "kinh tế nhất" cho các dự án yêu cầu độ bền ổn định và tuân thủ tiêu chuẩn quốc tế nhưng không cần chi phí quá đắt đỏ như các tiêu chuẩn chuyên dụng cho dầu khí hay hóa chất.

Tại sao BS 5154 Gate Valve được sử dụng phổ biến trên thị trường?

Không phải ngẫu nhiên mà BS 5154 trở thành "tiêu chuẩn quốc dân" trong nhiều dự án xây dựng. Sự phổ biến này đến từ 4 yếu tố then chốt:

• Giá thành tối ưu: So với van thép hoặc van chuẩn ANSI, van cổng gang BS 5154 có mức giá dễ tiếp cận hơn nhiều cho các nhà thầu.

• Độ bền đáng tin cậy: Cấu trúc gang đúc dày dặn giúp van vận hành ổn định trong 10-20 năm nếu được bảo trì đúng cách.

• Dễ dàng thay thế: Do tuân thủ kích thước mặt bích chuẩn Anh, việc tìm kiếm thiết bị thay thế từ các thương hiệu khác nhau rất thuận tiện.

• Tính đa năng: Đáp ứng tốt hầu hết các môi chất cơ bản như nước, chất lỏng trung tính và khí nén áp thấp.

Ứng dụng thực tế và những sai lầm cần tránh khi lựa chọn van

Khi nào bạn nên ưu tiên chọn BS 5154?

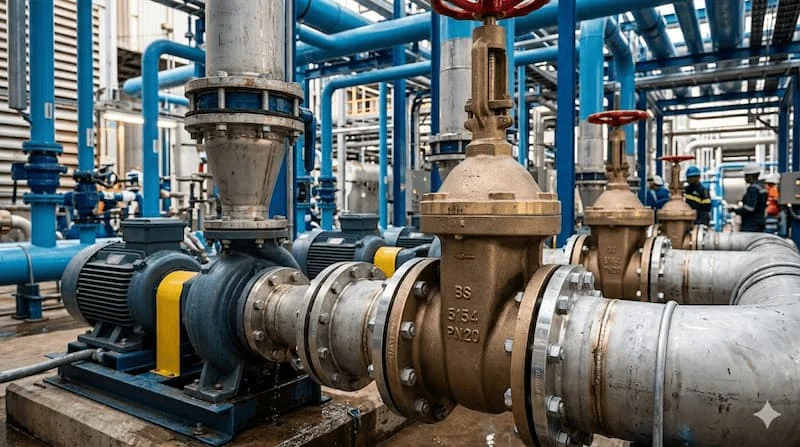

Sử dụng chuẩn này cho các hệ thống cấp nước sinh hoạt tại chung cư, mạng lưới chữa cháy vách tường, hoặc hệ thống làm mát trung tâm (Chiller). Đây là những nơi cần sự bền bỉ nhưng áp suất không vượt quá ngưỡng PN16/PN25.

Sai lầm thường gặp khi chọn và lắp đặt van cổng:

• Dùng van cổng để điều tiết: Như đã phân tích, việc hé mở van để chỉnh dòng chảy sẽ khiến đĩa van bị "chém" bởi áp lực nước, gây hư hỏng chỉ sau vài tháng.

• Chọn sai cấp áp suất: Lắp van PN10 vào hệ thống có áp suất đỉnh PN16 sẽ gây nứt thân van hoặc rò rỉ mặt bích.

• Lắp sai hướng dòng chảy (với một số loại đặc thù): Dù van cổng thường là hai chiều, nhưng một số dòng có đĩa van đặc biệt vẫn yêu cầu hướng lắp đúng để đảm bảo độ kín.

Hướng dẫn Checklist chọn mua BS 5154 Gate Valve đúng chuẩn

Để đảm bảo mua được thiết bị chất lượng cho hệ thống water system valve, hãy áp dụng quy trình kiểm tra sau:

1. Xác định thông số hệ thống: Kiểm tra áp suất vận hành thực tế (PN10 hay PN16) và nhiệt độ môi chất.

2. Kích thước DN: Đảm bảo kích thước van khớp hoàn toàn với kích thước đường ống (ví dụ: DN100 cho ống 114mm).

3. Kiểm tra chứng chỉ: Một bộ van đạt chuẩn bắt buộc phải có chứng chỉ CO (Xuất xứ) và CQ (Chất lượng) đi kèm để đối chiếu với tiêu chuẩn BS 5154.

4. Kiểm tra ngoại quan: Thân van phải láng mịn, lớp sơn epoxy bao phủ đều (thường màu xanh cho nước, màu đỏ cho PCCC) và tay quay hoạt động trơn tru.

FAQ – Những câu hỏi thường gặp

1. BS 5154 gate valve có dùng được cho hơi nóng (steam) không?

Thường là không khuyến khích. Các dòng van cổng gang BS 5154 chủ yếu dùng cho nước. Với hơi nóng nhiệt độ cao, bạn nên chuyển sang van cổng thép hoặc van cầu (Globe Valve) để đảm bảo an toàn.

2. Sự khác biệt lớn nhất giữa BS 5154 van và BS 5163 van là gì?

BS 5154 thường bao hàm các loại van cổng đồng và gang cho mục đích chung, trong khi BS 5163 tập trung sâu hơn vào loại van cổng ty chìm, nắp bắt vít chuyên dụng cho hệ thống cung cấp nước đô thị.

3. Làm sao để kéo dài tuổi thọ cho van cổng?

Nên thực hiện chu kỳ đóng/mở van ít nhất 3-6 tháng một lần để tránh tình trạng kẹt trục do cặn bẩn tích tụ.

Kết luận về Van BS 5154

Việc lựa chọn bs 5154 gate valve không chỉ đơn thuần là mua một thiết bị cơ khí, mà là đầu tư vào sự an toàn và ổn định lâu dài cho toàn bộ hệ thống đường ống. Một chiếc van đúng chuẩn sẽ giúp bạn tiết kiệm chi phí sửa chữa, tránh thất thoát nước và đảm bảo hệ thống luôn sẵn sàng trong những tình huống cấp thiết nhất.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về bs 5154 gate valve!
