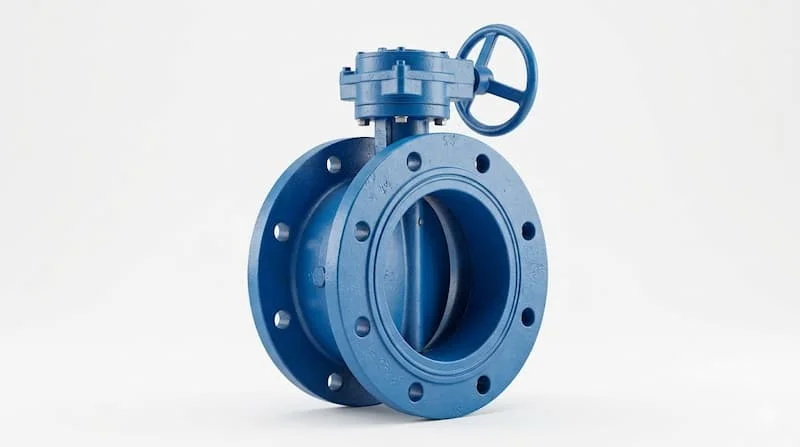

Van Cánh Bướm Mặt Bích: Giải Pháp Kiểm Soát Dòng Chảy Cho Hệ Thống Công Nghiệp

Trong thi công cơ điện và hạ tầng cấp thoát nước, không ít kỹ sư đã gặp phải tình huống tréo ngoe: Van đã đưa đến công trường nhưng không thể lắp khớp với mặt bích của đường ống, hoặc chọn sai loại dẫn đến rò rỉ ngay khi vừa vận hành thử. Những sai lầm này không chỉ gây lãng phí chi phí thay thế mà còn làm chậm tiến độ nghiệm thu dự án nghiêm trọng.

Vấn đề cốt lõi thường nằm ở việc người mua nhầm lẫn giữa kiểu kết nối kẹp (wafer) và kết nối mặt bích, hoặc không nắm rõ các tiêu chuẩn kỹ thuật đặc thù. Vậy van cánh bướm mặt bích là gì, tại sao nó lại được ưu tiên cho các hệ thống chịu áp lực cao, và làm thế nào để bạn chọn đúng loại phù hợp nhất? Hãy cùng đi sâu vào phân tích chuyên môn ngay dưới đây.

Van cánh bướm mặt bích là gì?

Về mặt kỹ thuật, đây là một dòng van công nghiệp có thiết kế đặc biệt với phần thân tích hợp hai mặt bích đúc liền ở hai đầu. Thiết bị này điều khiển dòng chảy thông qua một đĩa van (hình dạng giống cánh bướm) xoay quanh trục bên trong thân van.

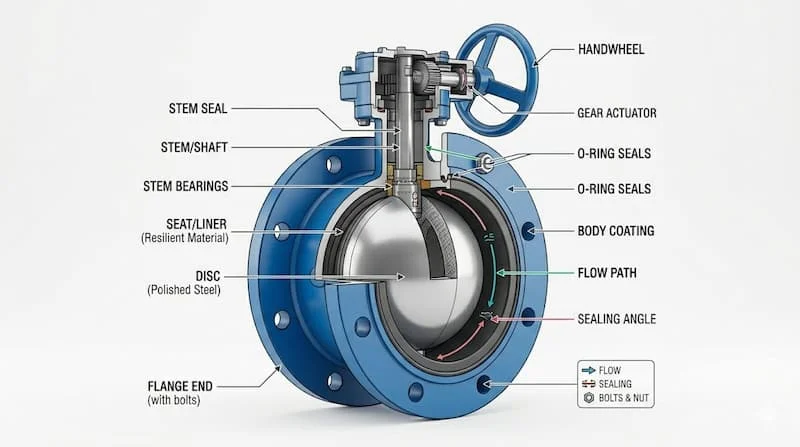

Cấu tạo cơ bản của một bộ van cánh bướm mặt bích tiêu chuẩn bao gồm:

• Thân van: Thường làm bằng gang, thép hoặc van inox để chịu lực.

• Đĩa van: Bộ phận tiếp xúc trực tiếp với lưu chất, có thể xoay 90 độ.

• Trục van: Truyền động lực từ bộ điều khiển xuống đĩa van.

• Gioăng làm kín (Seat): Đảm bảo độ kín khít tuyệt đối khi đóng van.

• Bộ điều khiển: Có thể là tay gạt, vô lăng (tay quay) hoặc các đầu điều khiển tự động.

Nguyên lý hoạt động của van cánh bướm

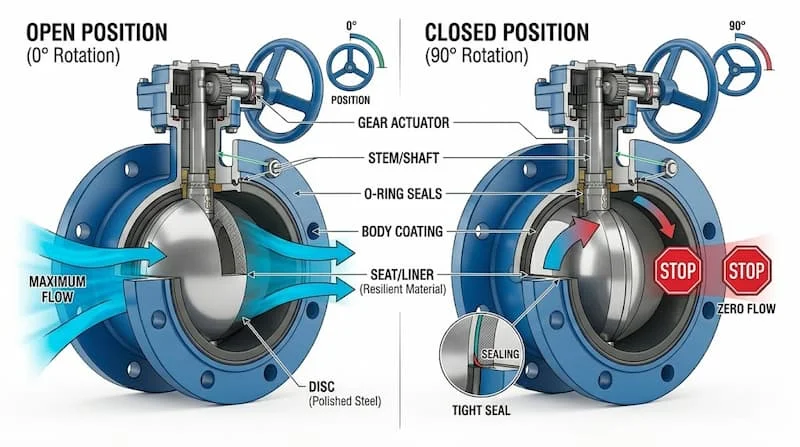

Nguyên lý vận hành của loại van này dựa trên chuyển động quay của đĩa van trong phạm vi góc 90 độ. Khi bộ điều khiển (tay quay hoặc motor) tác động lực lên trục, đĩa van sẽ xoay theo.

• Trạng thái mở: Đĩa van xoay song song với hướng dòng chảy, cho phép lưu chất đi qua với lực cản tối thiểu.

• Trạng thái đóng: Đĩa van xoay vuông góc với đường ống, ép chặt vào gioăng làm kín để ngăn chặn hoàn toàn dòng lưu chất.

• Điều tiết: Người dùng có thể dừng đĩa van ở các góc độ trung gian để kiểm soát lưu lượng, tuy nhiên phương pháp này không được khuyến khích cho các ứng dụng yêu cầu độ chính xác cực cao hoặc áp suất quá lớn vì dễ gây mòn gioăng.

Ưu điểm lớn nhất của nguyên lý này là khả năng đóng mở cực nhanh, cấu trúc gọn nhẹ hơn nhiều so với van cổng cùng kích thước, giúp tiết kiệm không gian lắp đặt và giảm tổn thất áp suất trên đường ống.

Phân loại van cánh bướm mặt bích chuyên sâu

Để chọn được loại van phù hợp, bạn cần phân loại chúng dựa trên ba tiêu chí then chốt:

Theo vật liệu chế tạo

• Thân gang, đĩa inox: Phổ biến nhất cho hệ thống nước sạch, PCCC vì chi phí tối ưu.

• Van inox toàn bộ (SUS304, SUS316): Chuyên dùng cho môi trường hóa chất, thực phẩm hoặc nước thải có độ ăn mòn cao. Van inox nổi bật với khả năng chống oxy hóa và chịu nhiệt độ ưu việt.

• Thép đúc: Dùng cho các hệ thống hơi nóng hoặc dầu có áp suất cực lớn.

Theo kiểu điều khiển

• Vận hành cơ: Tay gạt (cho size nhỏ < DN150) và Tay quay vô lăng (cho size lớn > DN150 để giảm lực vận hành).

• Vận hành tự động: Điều khiển điện (220V/24V) hoặc điều khiển khí nén, giúp tích hợp vào hệ thống SCADA/PLC của nhà máy.

Theo tiêu chuẩn mặt bích (Cực kỳ quan trọng)

Đây là yếu tố quyết định van có lắp vừa đường ống hay không. Có 3 hệ tiêu chuẩn chính:

• JIS (Nhật Bản): Thường gặp là JIS 10K, JIS 16K.

• DIN (Đức/Châu Âu): Phổ biến nhất là PN10, PN16.

• ANSI (Mỹ): Tiêu chuẩn Class 150, Class 300.

Insight chuyên gia: Sai lệch tiêu chuẩn mặt bích (ví dụ lấy van tiêu chuẩn JIS lắp vào ống tiêu chuẩn DIN) sẽ dẫn đến việc lệch tâm lỗ bu lông, khiến việc lắp đặt trở nên bất khả thi.

Thông số kỹ thuật quan trọng khi lựa chọn

Khi đọc bảng thông số (datasheet) của van cánh bướm mặt bích, bạn cần đặc biệt lưu ý các chỉ số sau:

1. Kích thước (Size): Thường từ DN50 đến DN1000 hoặc lớn hơn. Ký hiệu DN tương ứng với đường kính danh định của ống.

2. Áp lực làm việc (Pressure): Phổ biến nhất là PN10, PN16 hoặc PN25. Phải đảm bảo áp lực của van luôn lớn hơn hoặc bằng áp suất vận hành tối đa của hệ thống.

3. Vật liệu gioăng (Seat material):

   • EPDM: Chịu nhiệt < 120°C, dùng cho nước thông thường.

   • PTFE (Teflon): Chịu nhiệt < 200°C và kháng hóa chất tốt.

   • NBR: Chuyên dùng cho dầu và các dẫn xuất dầu mỏ.

4. Kiểu kết nối: Double Flange (Hai mặt bích) cung cấp sự ổn định cao nhất so với các kiểu kết nối khác.

So sánh van mặt bích với Wafer và Lug

Mỗi kiểu kết nối đều có ưu nhược điểm riêng, bảng dưới đây sẽ giúp bạn có cái nhìn trực quan:

Kết luận: Nếu dự án của bạn là các trục đường ống lớn, yêu cầu vận hành ổn định trong thời gian dài và chịu áp lực dòng chảy mạnh, van cánh bướm mặt bích là sự lựa chọn không thể thay thế.

Tại sao nên ưu tiên van cánh bướm mặt bích?

Dù giá thành thường cao hơn loại Wafer, nhưng dòng van mặt bích mang lại những lợi ích kỹ thuật vượt trội:

• Độ kín khít tuyệt đối: Cấu tạo hai mặt bích cho phép siết bu lông chặt hơn, giảm thiểu nguy cơ rò rỉ tại điểm nối.

• Triệt tiêu rung lắc: Nhờ kết nối bu lông trực tiếp vào thân van, thiết bị này không bị xê dịch hay rung động khi dòng chảy có tốc độ cao hoặc áp suất thay đổi đột ngột.

• An toàn vận hành: Phù hợp với các hệ thống yêu cầu độ an toàn cao như PCCC tòa nhà hoặc hệ thống xử lý nước thải đô thị.

• Dễ dàng bảo trì: Thiết kế chắc chắn giúp van bền bỉ hơn, kéo dài chu kỳ bảo dưỡng định kỳ.

Ứng dụng thực tế của van cánh bướm mặt bích

Nhờ những đặc tính cơ lý ưu việt, loại van này xuất hiện dày đặc trong các ngành công nghiệp trọng điểm:

• Hệ thống cấp thoát nước: Trạm bơm nước sạch, nhà máy xử lý nước thải quy mô lớn.

• Hệ thống PCCC: Các đường ống chính trong chung cư, nhà máy, kho bãi.

• Ngành HVAC: Hệ thống chiller, điều hòa không khí trung tâm cho các tòa nhà cao tầng.

• Sản xuất công nghiệp: Nhà máy thực phẩm, bia rượu, hóa chất (thường dùng van inox để đảm bảo vệ sinh và chống ăn mòn).

Những sai lầm thường gặp khi chọn mua van

Đừng để mất tiền oan chỉ vì thiếu sót trong khâu chọn lọc thông số. Dưới đây là các lỗi phổ biến:

1. Chọn sai tiêu chuẩn mặt bích: Như đã phân tích, đây là lỗi "chí mạng" khiến bạn không thể lắp đặt được thiết bị.

2. Quên kiểm tra áp suất PN: Chọn van PN10 cho hệ thống bơm áp 12 bar sẽ khiến van nhanh chóng bị biến dạng hoặc nổ gioăng.

3. Sai lệch vật liệu gioăng: Dùng gioăng EPDM cho hóa chất nồng độ cao sẽ khiến gioăng bị mủn chỉ sau vài ngày sử dụng.

4. Bỏ qua môi trường lắp đặt: Lắp van gang ở môi trường gần biển mà không có lớp sơn phủ đặc biệt sẽ khiến van bị rỉ sét bong tróc nhanh chóng.

Insight mạnh: Một sai sót nhỏ về thông số kỹ thuật có thể kéo theo sự cố hỏng hóc của cả một hệ thống máy bơm trị giá hàng tỷ đồng.

Cách chọn van bướm mặt bích chuẩn chuyên gia

Để sở hữu một bộ van hoàn hảo, hãy tuân thủ checklist 5 bước sau:

• Xác định DN: Kiểm tra đường kính ngoài của ống để chọn size van tương ứng.

• Chốt tiêu chuẩn bích: Xác định hệ thống hiện tại đang dùng JIS, DIN hay ANSI.

• Tính toán áp lực: Chọn áp lực PN cao hơn 20-30% so với áp suất vận hành thực tế để dự phòng.

• Chọn vật liệu: Nước sạch dùng gang, nước thải/hóa chất dùng van inox, hơi nóng dùng thép.

• Quyết định kiểu điều khiển: Dùng tay quay cho tiết kiệm hay dùng điện/khí nén để tự động hóa?

Hướng dẫn lắp đặt đúng kỹ thuật

Để van hoạt động bền bỉ, quy trình lắp đặt cần cực kỳ cẩn thận:

1. Làm sạch: Vệ sinh sạch mặt bích của ống và van, đảm bảo không có bụi bẩn hay xỉ hàn.

2. Căn chỉnh: Đưa van vào giữa hai mặt bích ống sao cho lỗ bu lông trùng khít hoàn toàn.

3. Sử dụng gioăng phụ (nếu cần): Dù van đã có gioăng thân, nhưng với một số hệ tiêu chuẩn, việc chèn thêm gioăng cao su bích sẽ tăng thêm độ an toàn.

4. Siết bu lông: Siết theo sơ đồ đối xứng (hình sao) để lực ép dàn đều, tránh gây vênh mặt bích dẫn đến rò rỉ.

5. Vận hành thử: Mở/đóng thử van vài lần trước khi bơm lưu chất để đảm bảo đĩa van không bị kẹt.

FAQ – Giải đáp thắc mắc về van bướm mặt bích

1. Van cánh bướm mặt bích khác gì loại Wafer?

Mặt bích có hai mặt bích đúc liền trên thân, kết nối trực tiếp với ống bằng bu lông riêng. Loại Wafer chỉ được kẹp giữa hai bích ống bằng các bu lông dài. Loại mặt bích chắc chắn và chịu áp tốt hơn.

2. Nên chọn tiêu chuẩn JIS hay DIN?

Điều này hoàn toàn phụ thuộc vào mặt bích bạn đã hàn trên đường ống. Nếu ống dùng bích JIS 10K, bạn bắt buộc phải mua van tiêu chuẩn JIS 10K.

3. Van inox cánh bướm mặt bích dùng cho nước nóng được không?

Có, nếu bạn chọn loại có gioăng PTFE (chịu được 200°C). Các loại gioăng cao su thường chỉ chịu được dưới 100°C.

4. Tại sao giá van bướm mặt bích lại cao hơn van bướm tay gạt thông thường?

Vì cấu tạo thân van dày hơn, tốn nhiều vật liệu đúc hơn và thường đi kèm bộ tay quay vô lăng cùng hộp số giảm tốc để trợ lực cho các size lớn.

Kết luận

Van cánh bướm mặt bích chính là "người gác cổng" tin cậy cho mọi hệ thống đường ống công nghiệp yêu cầu sự bền bỉ và ổn định. Việc thấu hiểu các tiêu chuẩn mặt bích, áp suất và vật liệu (đặc biệt là các dòng van inox) sẽ giúp bạn tối ưu hóa hiệu quả vận hành và tiết kiệm chi phí bảo trì dài hạn.

Đừng để những lỗi kỹ thuật cơ bản làm ảnh hưởng đến uy tín công trình của bạn. Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được tư vấn giải pháp van công nghiệp toàn diện nhất.
