DN25 Globe Valve: Giải Pháp Kiểm Soát Và Điều Tiết Lưu Lượng Chuyên Sâu

Trong các hệ thống đường ống công nghiệp hiện đại, việc duy trì một lưu lượng dòng chảy ổn định và chính xác là yếu tố sống còn đối với hiệu suất vận hành. Tuy nhiên, một tình huống thực tế thường gặp là nhiều đơn vị vận hành sử dụng van bi cho các vị trí cần điều tiết. Kết quả là dòng chảy bị nhiễu loạn, áp suất không ổn định và thiết bị nhanh chóng bị mài mòn.

Vấn đề cốt lõi nằm ở chỗ: van bi chỉ thực sự hiệu quả khi đóng hoặc mở hoàn toàn. Khi sử dụng để điều chỉnh lưu lượng, dòng xoáy áp lực sẽ gây rung lắc dữ dội, làm giảm tuổi thọ toàn bộ hệ thống. Trong khi đó, van cầu DN25 được thiết kế chuyên biệt để giải quyết bài toán này. Dù kích thước DN25 (~1 inch) vô cùng phổ biến, nhưng nếu chọn sai chủng loại hoặc vật liệu, bạn vẫn sẽ đối mặt với rủi ro downtime đáng tiếc.

DN25 globe valve là gì?

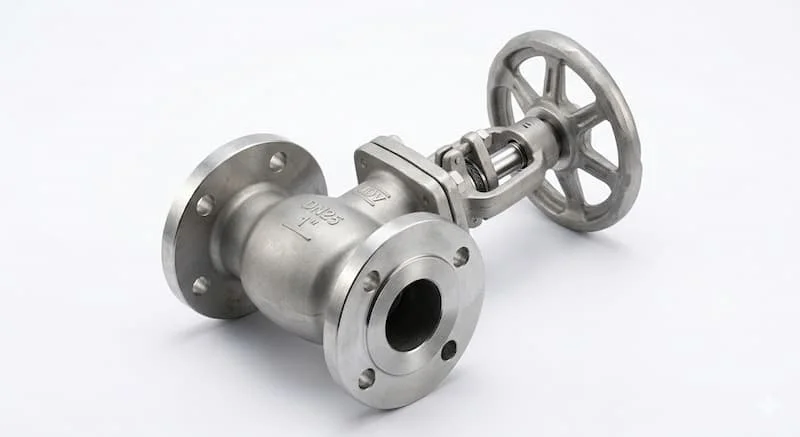

DN25 globe valve là dòng van cầu có đường kính danh nghĩa (Diameter Nominal) là 25mm, tương đương với kích thước ống khoảng 1 inch. Khác với các dòng van đóng ngắt nhanh, van cầu được thiết kế với thân van hình chữ ngã hoặc dạng cầu đặc trưng, cho phép người vận hành kiểm soát và điều tiết lưu lượng dòng chảy một cách vô cùng tỉ mỉ.

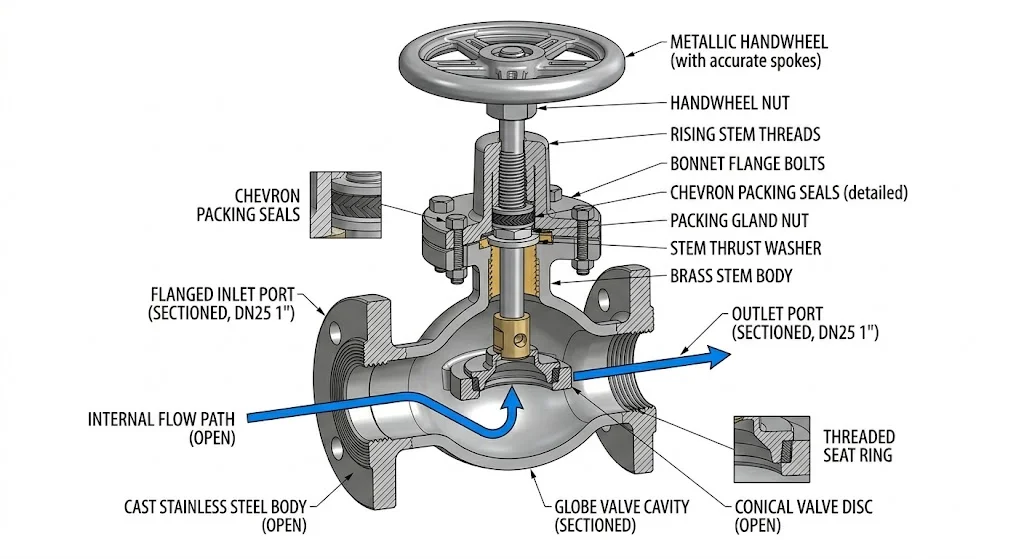

Cấu tạo chi tiết của thiết bị

Để đảm bảo khả năng điều tiết vượt trội, một chiếc dn25 globe valve tiêu chuẩn được cấu thành từ các bộ phận then chốt:

1. Thân van: Thường được đúc dày dặn để chịu áp suất cao, bên trong có vách ngăn tạo hướng dòng chảy đổi hướng.

2. Đĩa van (Plug): Bộ phận trực tiếp tiếp xúc với dòng chảy. Đĩa van cầu có hình dạng nút chai hoặc côn, giúp tăng/giảm diện tích thông thủy một cách tuyến tính.

3. Trục van (Stem): Kết nối đĩa van với tay quay, truyền lực xoắn từ người vận hành thành chuyển động tịnh tiến.

4. Tay quay (Handwheel): Cho phép điều chỉnh độ mở của van một cách chậm rãi và chính xác.

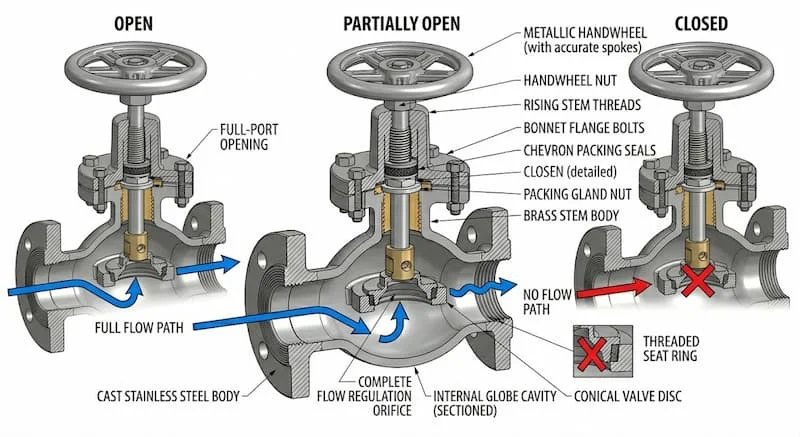

Nguyên lý hoạt động của globe valve DN25

Cơ chế vận hành của van cầu dựa trên chuyển động tịnh tiến của đĩa van theo phương thẳng đứng so với bề mặt ghế van. Khi người vận hành xoay tay quay, trục van sẽ đẩy đĩa van xuống hoặc nâng lên.

Khi đĩa van nâng lên, khoảng cách giữa đĩa và ghế van thay đổi, từ đó điều chỉnh lưu lượng chất lỏng hoặc hơi đi qua. Điểm khác biệt lớn nhất của dòng van này là dòng chảy khi đi vào thân van sẽ bị đổi hướng theo dạng chữ "S" hoặc "Z".

Đặc điểm vận hành tối ưu

• Khả năng điều tiết cực tốt: Nhờ khoảng cách tịnh tiến của đĩa van dài, bạn có thể điều chỉnh lưu lượng chính xác đến từng phần nhỏ, điều mà van bi không bao giờ làm được.

• Tổn thất áp suất: Do dòng chảy phải đổi hướng liên tục bên trong thân van, áp suất đầu ra sẽ thấp hơn đầu vào rõ rệt. Đây là "cái giá" phải trả để đổi lấy sự kiểm soát lưu lượng tuyệt đối.

Phân tích chuyên sâu các loại Van cầu Dn25 phổ biến

Việc chọn đúng vật liệu và thiết kế thân van sẽ quyết định trực tiếp đến hiệu quả của hệ thống control valve (van điều khiển) thủ công này.

Phân loại theo vật liệu cấu tạo

• Gang (Cast Iron): Thích hợp cho hệ thống nước lạnh, chi phí thấp nhưng hạn chế về nhiệt độ và áp suất cao.

• Thép (Cast Steel): Lựa chọn hàng đầu cho hệ thống hơi nóng (steam) và áp lực cao nhờ khả năng chịu tải cơ học tốt.

• Inox (Stainless Steel): Chuyên dụng cho môi trường hóa chất ăn mòn, thực phẩm hoặc dược phẩm để đảm bảo độ tinh khiết của lưu chất.

• Đồng (Brass/Bronze): Thường dùng trong dân dụng và các hệ thống nhỏ có áp suất vừa phải.

Phân loại theo thiết kế thân van

• Straight Pattern (Dạng chữ ngã): Phổ biến nhất, nhưng có tổn thất áp suất cao nhất.

• Angle Pattern (Dạng góc): Dòng chảy ra vuông góc với dòng chảy vào, giúp giảm thiểu số lượng co nối trong hệ thống.

• Y-pattern (Dạng chữ Y): Đây là thiết kế tối ưu nhất cho van cầu vì nó giúp giảm bớt góc đổi hướng của dòng chảy, từ đó giảm thiểu tổn thất áp suất mà vẫn giữ được khả năng điều tiết chính xác.

Thông số kỹ thuật cần quan tâm

Khi đặt mua Van cầu DN25, kỹ sư cần đối chiếu chặt chẽ các thông số sau để tránh rủi ro lắp đặt:

1. Kích thước: DN25 (~1 inch), phù hợp cho các đường ống nhánh hoặc hệ thống nhỏ.

2. Áp suất làm việc: PN10, PN16, PN25 hay Class 150/300.

3. Tiêu chuẩn: ANSI (Mỹ), DIN (Đức), JIS (Nhật). Hãy lưu ý rằng mặt bích tiêu chuẩn DIN sẽ không thể lắp vừa với tiêu chuẩn ANSI.

4. Loại lưu chất: Nước nóng, hơi nóng, dầu nhẹ hay hóa chất. Đặc biệt trong hệ thống hơi, van cầu là thiết bị bắt buộc để kiểm soát nhiệt lượng.

So sánh Van cầu DN25 với ball valve và gate valve

Để hiểu tại sao van cầu lại là "vua" điều tiết, hãy nhìn vào bảng so sánh dưới đây:

Kết luận: Đừng dùng van bi để tiết lưu, hãy dùng van cầu nếu bạn muốn hệ thống vận hành êm ái và ổn định.

Tại sao Van cầu DN25 phù hợp cho điều tiết?

Thiết kế nội tại của van cầu chính là câu trả lời cho khả năng kiểm soát dòng chảy tuyệt vời. Khi dòng lưu chất đi theo đường zigzag bên trong, năng lượng của dòng chảy được phân tán đều, giúp giảm thiểu hiện tượng sốc áp (water hammer) khi đóng hoặc mở van.

Hơn nữa, diện tích tiếp xúc giữa đĩa van và ghế van tăng giảm một cách ổn định theo từng vòng quay của tay vặn. Điều này cho phép các kỹ sư thiết lập lưu lượng ở mức 20%, 50% hoặc 80% một cách chính xác mà không lo ngại về việc dòng chảy làm hư hại các bộ phận bên trong.

Ứng dụng thực tế và những sai lầm phổ biến

Van cầu DN25 được ứng dụng rộng rãi trong:

• Hệ thống hơi (Steam): Điều chỉnh lượng nhiệt cấp cho các lò sấy, thiết bị gia nhiệt.

• HVAC: Kiểm soát lưu lượng nước nóng/lạnh trong các tòa nhà.

• Nhà máy thực phẩm: Điều tiết dòng chảy nguyên liệu hoặc nước sạch.

Những sai lầm thường gặp dẫn đến hỏng hóc:

• Sử dụng sai chiều: Van cầu luôn có mũi tên chỉ hướng dòng chảy trên thân. Nếu lắp ngược, áp lực nước sẽ đẩy vào dưới đĩa van, khiến việc đóng van cực kỳ khó khăn và dễ gây rung giật.

• Vặn quá tay: Khi van đã đóng hoàn toàn, việc cố tình dùng lực mạnh để vặn thêm sẽ làm hỏng ren trục hoặc biến dạng đĩa van.

• Không bảo trì trục van: Trục van cầu thường xuyên chuyển động tịnh tiến nên cần được bôi trơn để tránh bị kẹt cứng do oxy hóa.

Checklist chọn và lắp đặt Van cầu Dn25 đúng chuẩn

Checklist chọn van cho nhà thu mua:

• Xác định rõ: Dùng để điều tiết thường xuyên hay chỉ đóng/mở?

• Kiểm tra môi trường: Nước sạch (Gang/Đồng), Hơi nóng (Thép), Hóa chất (Inox).

• Đối chiếu chuẩn kết nối: Ren hay Mặt bích? (Nếu mặt bích, cần đúng tiêu chuẩn DIN/ANSI/JIS).

• Kiểm tra áp suất hệ thống có vượt quá thông số PN của van không?

Hướng dẫn lắp đặt kỹ thuật:

1. Vệ sinh đường ống: Loại bỏ rác, xỉ hàn trước khi lắp để tránh làm trầy xước ghế van.

2. Lắp đúng hướng: Mũi tên trên thân van phải trùng với hướng dòng chảy.

3. Lắp đứng (Khuyến nghị): Nên lắp van theo phương thẳng đứng (tay quay hướng lên) để đảm bảo tuổi thọ trục van lâu dài nhất.

Giải đáp thắc mắc thường gặp (FAQ)

1. DN25 globe valve có tương đương với van 1 inch không?

Đúng, trong hầu hết các quy chuẩn kỹ thuật, DN25 được hiểu là kích thước danh nghĩa cho đường ống có đường kính ngoài xấp xỉ 34mm (1 inch).

2. Tại sao van cầu gây mất áp suất nhiều hơn van bi?

Do cấu tạo bên trong bắt buộc dòng chảy phải đổi hướng hai lần (lên và xuống) để đi qua đĩa van, tạo ra lực cản lớn hơn dòng chảy thẳng của van bi.

3. Van cầu có thể dùng để đóng ngắt hoàn toàn được không?

Hoàn toàn được và độ kín của van cầu thường rất cao. Tuy nhiên, nó không được khuyến khích cho các ứng dụng cần đóng mở liên tục và nhanh chóng vì thao tác vặn nhiều vòng sẽ tốn thời gian.

4. Nên chọn van cầu thân gang hay thân thép?

Nếu dùng cho nước nóng dân dụng, thân gang là đủ. Nếu dùng cho hơi bão hòa áp suất cao trong nhà máy, bắt buộc phải dùng thân thép (WCB) để đảm bảo an toàn.

Kết luận

DN25 globe valve không chỉ đơn thuần là một thiết bị đóng ngắt, mà là một "nhạc trưởng" điều phối lưu lượng cho hệ thống đường ống của bạn. Việc thấu hiểu nguyên lý và chọn lựa đúng vật liệu sẽ giúp bạn tối ưu hóa hiệu suất, giảm thiểu tiếng ồn và tránh được những hư hỏng tốn kém do chọn sai thiết bị điều tiết.
