Van Bi Inox DN25: Giải Pháp Đóng Mở Tối Ưu Và Cách Lựa Chọn Chuẩn Kỹ Thuật

Hãy tưởng tượng một hệ thống khí nén hoặc đường ống dẫn hóa chất đang vận hành ở áp suất cao thì đột ngột xảy ra tình trạng sụt áp hoặc rò rỉ tại các vị trí khớp nối. Trong nhiều trường hợp thực tế, nguyên nhân không nằm ở đường ống mà bắt nguồn từ việc sử dụng sai loại van tại các vị trí trọng yếu. Một chiếc van DN25 kém chất lượng hoặc không phù hợp với môi chất có thể dẫn đến việc hỏng hóc toàn bộ dây chuyền, gây thiệt hại chi phí sửa chữa và thời gian dừng máy (downtime) vô cùng đắt đỏ.

DN25 là một trong những kích thước phổ biến nhất trong công nghiệp, nhưng không phải mọi loại van cùng kích cỡ đều có hiệu năng giống nhau. Việc nhầm lẫn giữa các tiêu chuẩn vật liệu hoặc áp lực làm việc thường là cái bẫy khiến các kỹ sư và chủ đầu tư tiêu tốn ngân sách vô ích. Trong số các giải pháp hiện nay, van bi DN25 nổi lên như một lựa chọn hàng đầu nhờ độ bền cơ học vượt trội, khả năng chịu áp lực tốt và tính thẩm mỹ cao. Tuy nhiên, để tối ưu hóa hiệu quả đầu tư, bạn cần hiểu rõ bản chất kỹ thuật thay vì chỉ nhìn vào mức giá. Bài viết này sẽ phân tích chi tiết tại sao dòng van này lại là "trái tim" của các hệ thống đường ống vừa và nhỏ.

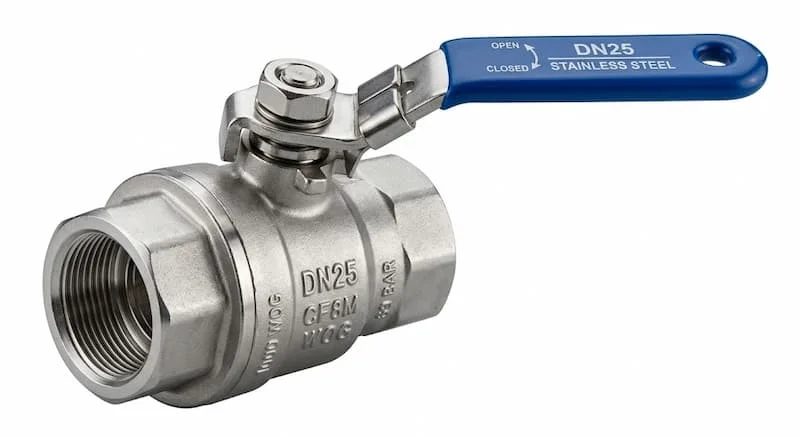

Van bi inox DN25 là gì?

Van bi inox DN25 là thiết bị cơ khí dùng để kiểm soát dòng chảy, được chế tạo từ thép không gỉ (inox) với đường kính danh nghĩa (Diameter Nominal) là 25mm, tương đương với kích thước ống khoảng 1 inch (phi 34mm tại Việt Nam). Đây là dòng van vận hành theo cơ chế xoay, cho phép đóng hoặc mở dòng chảy một cách dứt khoát.

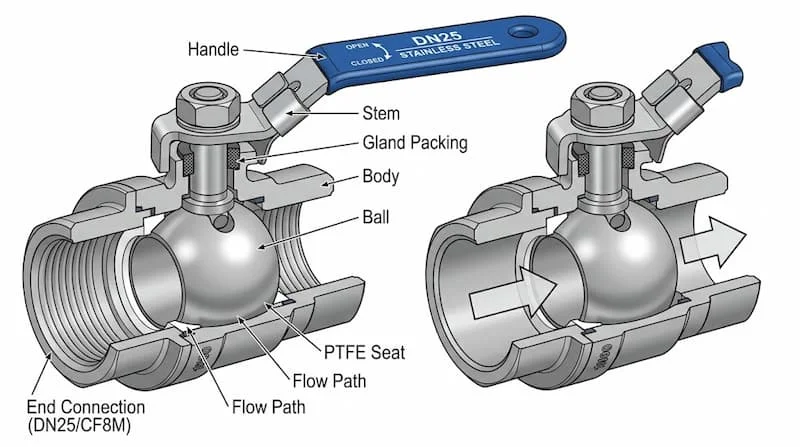

Một bộ van bi inox DN 25 tiêu chuẩn được cấu thành từ 4 bộ phận chính:

• Thân van: Thường làm từ inox 304 hoặc 316, có nhiệm vụ bảo vệ các chi tiết bên trong và chịu lực hệ thống.

• Bi van (Ball): Một quả cầu kim loại rỗng có lỗ xuyên tâm, đóng vai trò là cánh cửa ngăn hoặc cho phép môi chất đi qua.

• Gioăng làm kín (Seat): Thường chế tạo từ PTFE (Teflon), giúp van đạt độ kín khít tuyệt đối, ngăn chặn rò rỉ.

• Tay gạt: Bộ phận truyền lực từ tay người dùng để xoay bi van.

Đặc điểm lớn nhất của dòng van này chính là khả năng chống ăn mòn tuyệt vời. Khác với van đồng hay van gang, inox không bị oxy hóa trong môi trường ẩm ướt, giữ cho dòng chảy luôn sạch và đảm bảo tuổi thọ thiết bị kéo dài nhiều năm.

Nguyên lý hoạt động của van bi inox

Nguyên lý hoạt động của van bi inox dựa trên cơ chế quay một góc 90 độ (quarter-turn). Bên trong thân van, quả bi rỗng được kết nối với trục và tay gạt.

• Trạng thái mở: Khi tay gạt nằm song song với đường ống, lỗ xuyên tâm của bi trùng với hướng dòng chảy, cho phép chất lỏng hoặc khí đi qua với lưu lượng tối đa mà ít bị tổn thất áp suất.

• Trạng thái đóng: Khi xoay tay gạt vuông góc với đường ống, lỗ xuyên tâm của bi sẽ xoay đi một góc 90 độ, phần thân đặc của bi ép chặt vào gioăng PTFE, chặn đứng dòng chảy.

Bản chất của van bi là dòng van đóng mở nhanh. Ưu điểm lớn nhất là độ kín tuyệt đối, rất ít khi xảy ra hiện tượng rò rỉ "li ti" như ở van cổng hay van bướm. Tuy nhiên, một điểm yếu kỹ thuật cần lưu ý là van inox chịu nhiệt này không thực sự tối ưu cho việc điều tiết lưu lượng (mở hé). Nếu để van ở trạng thái mở một nửa trong thời gian dài, áp lực dòng chảy có thể làm mài mòn cục bộ bi van và gioăng, dẫn đến việc van không còn kín hoàn toàn khi đóng.

Phân loại van bi inox DN 25 phổ biến

Để lựa chọn đúng loại van bi inox DN 25, người dùng cần phân biệt dựa trên cấu tạo thân và vật liệu:

1. Theo cấu tạo thân van:

   • 1PC (1 thân): Thiết kế đúc nguyên khối, ưu điểm là cực kỳ gọn nhẹ và giá rẻ, nhưng nhược điểm là lỗ thoát bị thu hẹp (Reduced Port) và khó sửa chữa.

   • 2PC (2 thân): Gồm hai phần ghép lại, đây là loại phổ biến nhất trên thị trường vì dễ tháo lắp và có lưu lượng lớn (Full Port).

   • 3PC (3 thân): Được ghép từ 3 phần và giữ bằng bu lông. Đây là dòng cao cấp nhất, cho phép tháo rời phần thân giữa để thay thế gioăng mà không cần tháo toàn bộ van ra khỏi đường ống.

2. Theo vật liệu:

   • Inox 304: Đáp ứng 90% nhu cầu dân dụng và công nghiệp nhẹ như nước sạch, thực phẩm.

   • Inox 316: Chứa thêm thành phần Molypden, giúp kháng clorua và axit mạnh. Inox 316 là lựa chọn bắt buộc cho các hệ thống hóa chất hoặc các công trình gần biển.

Insight chuyên gia: Nếu hệ thống của bạn yêu cầu vệ sinh định kỳ hoặc môi chất có độ bám cặn cao, hãy chọn loại 3PC. Chi phí ban đầu cao hơn nhưng sẽ tiết kiệm rất nhiều công sức bảo trì sau này.

Thông số kỹ thuật cần quan tâm

Khi mua van bi inox DN 25, đừng chỉ nói "cho tôi một cái van phi 34". Bạn cần chú ý các thông số sau để đảm bảo an toàn hệ thống:

• Kích thước danh nghĩa: DN25 (~1 inch).

• Áp lực làm việc: Phổ biến là PN16 (16 bar) hoặc PN25, PN40 cho các hệ thống áp lực cao. Sử dụng van sai mức áp lực có thể dẫn đến hiện tượng nổ van hoặc biến dạng bi.

• Dải nhiệt độ: Thông thường từ -10°C đến 180°C. Với các dòng van inox chịu nhiệt chuyên dụng dùng gioăng kim loại, nhiệt độ có thể lên cao hơn, nhưng với gioăng PTFE tiêu chuẩn, mức 180°C là ngưỡng giới hạn an toàn.

• Kiểu kết nối: Nối ren (BSP/NPT) dùng cho ống nhỏ, hoặc nối mặt bích (JIS, ANSI, DIN) dùng cho các yêu cầu chịu rung lắc và áp suất cao.

Insight: DN25 không chỉ là con số định danh về kích thước vật lý. Nó đại diện cho khả năng tải của hệ thống. Một chiếc van 1PC DN25 sẽ có lưu lượng thấp hơn hẳn so với loại 2PC DN25 Full Port. Hãy kiểm tra kỹ ký hiệu trên thân van để tránh hụt lưu lượng đầu ra.

So sánh van bi inox DN25 với các loại van khác

Kết luận: Van bi inox DN 25 là "vua" ở phân khúc đóng mở nhanh và yêu cầu độ kín khít cao cho các đường ống nhỏ. Nếu bạn cần một thiết bị để chặn hoàn toàn dòng chảy mà không lo rò rỉ, van bi là lựa chọn không thể thay thế. Ngược lại, nếu cần tiết kiệm không gian ở các size lớn hơn (như DN100 trở lên) hoặc điều tiết lưu lượng liên tục, bạn mới nên cân nhắc sang van bướm.

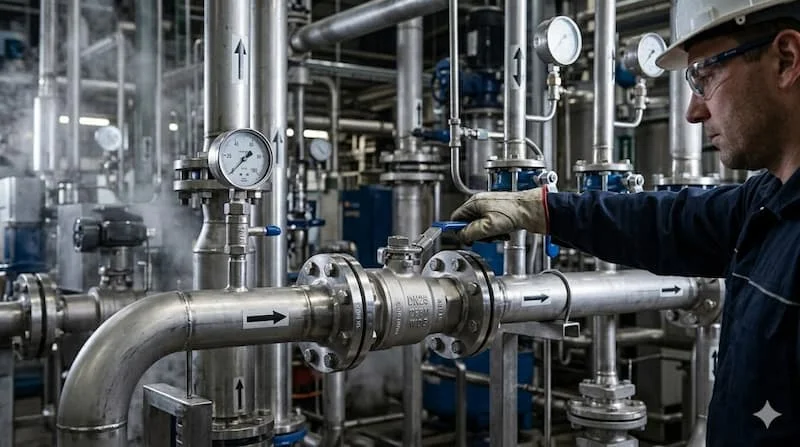

Van bi inox DN25 dùng trong hệ thống nào?

Với những đặc tính ưu việt về vật liệu, van bi inox DN 25 được ứng dụng rộng rãi trong:

• Hệ thống nước sạch & Xử lý nước thải: Chống rỉ sét, đảm bảo nguồn nước không bị nhiễm kim loại nặng.

• Công nghiệp Thực phẩm & Đồ uống: Đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm nhờ bề mặt inox nhẵn mịn, dễ làm sạch.

• Hệ thống khí nén: Độ kín của van bi giúp ngăn ngừa thất thoát khí, từ đó tiết kiệm điện năng cho máy nén khí.

• Hóa chất nhẹ: Sử dụng trong các phòng thí nghiệm, xưởng dệt nhuộm hoặc sản xuất hóa mỹ phẩm.

• Hệ thống HVAC: Dùng trong các đường ống dẫn nước nóng, nước lạnh của hệ thống điều hòa trung tâm nhờ khả năng là dòng van inox chịu nhiệt ổn định.

Sai lầm thường gặp khi chọn van

Dưới đây là những sai sót mà ngay cả những thợ kỹ thuật lâu năm đôi khi cũng mắc phải:

1. Nhầm lẫn kích thước: Rất nhiều người nhầm DN25 (đường kính trong danh nghĩa) với phi 25mm (đường kính ngoài). Thực tế, DN25 tương đương với ống phi 34mm.

2. Chọn sai mác inox: Sử dụng inox 201 cho môi trường ngoài trời hoặc inox 304 cho môi trường nước biển. Chỉ sau một thời gian ngắn, van sẽ bị gỉ sét, kẹt bi không thể xoay.

3. Bỏ qua áp lực làm việc: Lắp van PN16 vào hệ thống có áp suất đỉnh lên tới 20 bar.

4. Kết nối ren không phù hợp: Sử dụng ren NPT (tiêu chuẩn Mỹ) cho đường ống ren BSP (tiêu chuẩn Anh/Việt Nam) dẫn đến tình trạng rò rỉ ở chân ren dù đã quấn rất nhiều băng tan.

Hậu quả: Những sai lầm này không chỉ gây lãng phí tiền bạc mà còn trực tiếp làm giảm tuổi thọ của toàn bộ hệ thống đường ống.

Cách chọn van bi inox DN25 chuẩn kỹ thuật

Để chọn được một chiếc van ưng ý, hãy tuân thủ bảng checklist sau:

• Xác định môi chất: Nước sạch chọn 304, hóa chất/nước mặn chọn 316.

• Kiểm tra thông số áp suất: Đảm bảo PN của van lớn hơn áp suất tối đa của hệ thống ít nhất 20%.

• Xác định kiểu kết nối: Nếu là bảo trì thay thế, phải đo kỹ bước ren hoặc tiêu chuẩn mặt bích hiện tại.

• Lựa chọn loại thân: Ưu tiên loại 2PC cho nhu cầu thông dụng và 3PC cho các hệ thống cần bảo trì thường xuyên.

• Kiểm tra nguồn gốc: Chọn các thương hiệu có CO/CQ rõ ràng để đảm bảo hàm lượng inox đúng chuẩn, không bị pha tạp chất.

Tip chuyên gia: Khi mua van, hãy cầm thử. Van inox chất lượng thường có cảm giác nặng, chắc tay. Các đường ren được tiện sắc nét, không có ba via và tay gạt bọc nhựa dày dặn để thuận tiện cho việc vận hành lâu dài.

FAQ: Câu hỏi thường gặp về van bi inox DN25

1. DN25 tương đương bao nhiêu mm?

DN25 là đường kính danh nghĩa của ống 1 inch, tương đương với đường kính ngoài của ống là khoảng 33.4mm đến 34mm (phi 34).

2. Van bi inox DN25 có chịu nhiệt bao nhiêu?

Phần lớn các loại van sử dụng gioăng PTFE có thể chịu được nhiệt độ từ -10°C đến 180°C. Đây là dòng van inox chịu nhiệt tốt cho các ứng dụng hơi nóng áp suất thấp.

3. Nên chọn inox 304 hay 316?

Với các ứng dụng nước sinh hoạt, khí nén thông thường, inox 304 là đủ tốt và tiết kiệm. Bạn chỉ nên nâng cấp lên inox 316 nếu môi trường có độ ăn mòn cao hoặc yêu cầu khắt khe về y tế, thực phẩm.

4. Tại sao van bi inox của tôi bị kẹt sau một thời gian không dùng?

Điều này thường do cặn bẩn tích tụ trong hốc van hoặc dùng sai vật liệu dẫn đến oxy hóa bi van. Hãy thường xuyên vận hành đóng mở van để làm sạch bề mặt tiếp xúc giữa bi và gioăng.

Kết luận

Tổng kết lại, van bi inox DN 25 không chỉ đơn thuần là một phụ kiện đường ống, mà là giải pháp bảo vệ sự ổn định cho toàn bộ hệ thống của bạn. Với khả năng đóng mở nhanh, độ bền hóa học tuyệt vời và độ kín khít tuyệt đối, đây là sự đầu tư đúng đắn cho mọi công trình từ dân dụng đến công nghiệp.

Tuy nhiên, giá trị thực sự của chiếc van chỉ được phát huy khi bạn chọn đúng thông số kỹ thuật và vật liệu phù hợp. Đừng để những sai sót nhỏ về kích thước hay mác inox làm ảnh hưởng đến tiến độ và chất lượng công trình. Một lựa chọn thông minh hôm nay sẽ giúp bạn tiết kiệm chi phí vận hành và bảo trì trong nhiều năm tới.
