Y Type Strainer: Giải Pháp Lọc Cặn Chuyên Dụng Bảo Vệ Hệ Thống Công Nghiệp

Trong vận hành hệ thống thủy lực và khí nén, có một thực tế nghiệt ngã: Những hạt cát nhỏ, xỉ hàn hay mảnh vụn tạp chất có thể là "kẻ sát nhân" âm thầm khiến những chiếc máy bơm đắt tiền bị cháy, các lá van bị kẹt cứng hoặc hệ thống đo lường bị sai lệch hoàn toàn. Hiện tượng sụt giảm áp suất đột ngột hay hư hỏng thiết bị đầu cuối thường bắt nguồn từ việc dòng lưu chất không được làm sạch đúng cách.

Nhiều hệ thống kỹ thuật tại Việt Nam đang phải đối mặt với tình trạng "chết yểu" chỉ vì thiếu đi một bộ phận lọc thô hoặc chọn sai thông số lưới lọc. Nếu bạn đang tìm kiếm một phương án bảo vệ tối ưu, tiết kiệm không gian và chi phí, thì Y-type strainer chính là giải pháp đơn giản nhưng cực kỳ quan trọng mà bất kỳ kỹ sư nào cũng không nên bỏ qua. Tuy nhiên, liệu bạn đã thực sự hiểu rõ cách chọn một chiếc PN16 strainer hay lưới lọc bao nhiêu mesh là đủ để hệ thống đạt hiệu suất cao nhất?

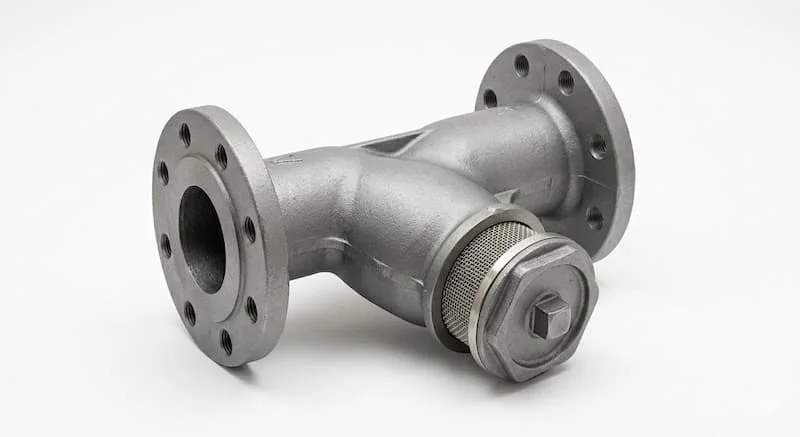

Y type strainer là gì?

Y type strainer (hay còn gọi là lọc chữ Y) là một thiết bị lọc cơ học được lắp đặt trực tiếp trên đường ống. Tên gọi của thiết bị xuất phát từ hình dáng bên ngoài giống chữ "Y" trong bảng chữ cái, với một nhánh phụ chéo xuống chứa lưới lọc để thu gom rác thải và tạp chất mà không làm gián đoạn dòng chảy chính.

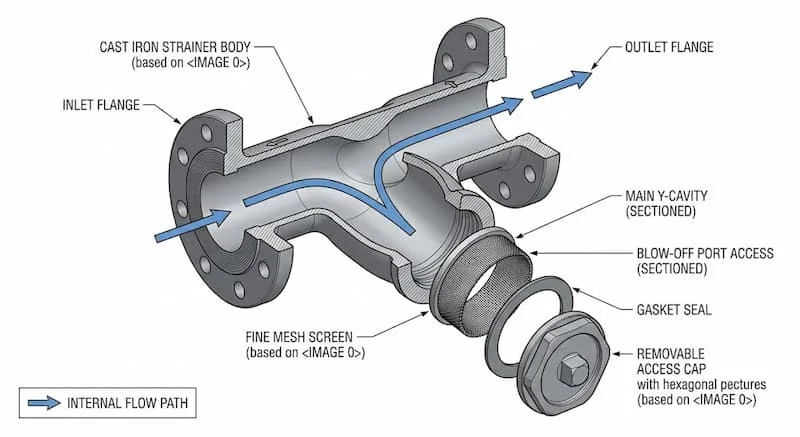

Cấu tạo chi tiết của thiết bị

Để đảm bảo khả năng chịu áp lực và lọc sạch hiệu quả, một chiếc y-type strainer tiêu chuẩn bao gồm các thành phần:

1. Thân van: Được đúc theo hình chữ Y, đóng vai trò là khung chịu lực chính cho toàn bộ lưu chất đi qua.

2. Lưới lọc (Mesh): Trái tim của thiết bị, thường làm bằng thép không gỉ, có nhiệm vụ giữ lại các hạt tạp chất có kích thước lớn hơn lỗ lưới.

3. Nắp đậy (Cap): Phần nắp ở nhánh phụ giúp người dùng có thể tháo rời để vệ sinh lưới hoặc lắp thêm van xả cặn.

4. Gioăng làm kín: Ngăn chặn rò rỉ tại vị trí nắp đậy, đảm bảo an toàn cho môi trường xung quanh.

Vai trò cốt lõi: Thiết bị này đóng vai trò là "người gác cổng", bảo vệ các thiết bị downstream (phía sau) như máy bơm, đồng hồ đo lưu lượng, van điều khiển tránh khỏi sự mài mòn và hư hại do tạp chất gây ra.

Nguyên lý hoạt động của y-type strainer

Nguyên lý vận hành của thiết bị dựa trên cơ chế lọc cơ học đơn giản nhưng vô cùng hiệu quả. Khi dòng lưu chất (nước, hơi nóng, dầu hoặc khí) đi vào cửa vào của strainer, nó buộc phải đi qua lớp lưới lọc nằm ở nhánh chéo.

Tại đây, các tạp chất, cặn bẩn, xỉ hàn sẽ bị giữ lại bên trong lưới lọc và rơi xuống phần đáy của nhánh chữ Y. Dòng lưu chất sạch sau khi xuyên qua lưới sẽ tiếp tục di chuyển ra cửa thoát để đi vào hệ thống.

Đặc điểm vận hành tối ưu:

• Lọc liên tục: Thiết kế dòng chảy thẳng giúp áp suất tổn thất qua van cực thấp, đảm bảo hệ thống luôn ổn định.

• Xả cặn linh hoạt: Điểm đặc biệt của y-type strainer là bạn có thể lắp thêm một van bi nhỏ ở phần nắp đáy. Khi cần vệ sinh, chỉ cần mở van này để áp suất dòng chảy tự động đẩy cặn ra ngoài mà không cần tháo rời toàn bộ thiết bị.

Phân tích chuyên sâu các loại y-type strainer phổ biến

Việc chọn lựa vật liệu và mesh lọc là yếu tố sống còn quyết định đến tuổi thọ của hệ thống.

Phân loại theo vật liệu cấu tạo

• Gang (Cast Iron): Lựa chọn phổ biến cho hệ thống cấp nước và PCCC nhờ giá thành rẻ và chịu được áp suất trung bình.

• Thép (Cast Steel): Thường dùng cho hệ thống hơi nóng (steam) hoặc dầu nóng vì khả năng chịu nhiệt và áp suất vượt trội.

• Inox (Stainless Steel): Là dòng lọc cao cấp dùng trong nhà máy hóa chất, thực phẩm, dược phẩm nhờ tính chống ăn mòn và độ tinh khiết cao.

• Đồng (Brass): Dùng chủ yếu cho các đường ống nhỏ trong dân dụng hoặc hệ thống HVAC.

Phân loại theo mesh lọc (Độ mịn của lưới)

Chỉ số Mesh đại diện cho số lỗ lọc trên một inch chiều dài.

• 20 - 40 mesh: Phù hợp lọc thô cho nước cấp, ngăn chặn sỏi đá, rác lớn.

• 80 - 100+ mesh: Phù hợp cho hệ thống khí, hơi hoặc bảo vệ các vòi phun (nozzle) siêu nhỏ.

Thông số kỹ thuật quan trọng và so sánh thiết bị

Khi đặt mua, đặc biệt là các dự án yêu cầu tiêu chuẩn cao, bạn cần chú ý đến dòng PN16 strainer. Đây là tiêu chuẩn áp lực phổ biến nhất (16 bar), đảm bảo an toàn cho hầu hết các nhà máy công nghiệp tại Việt Nam.

Bảng so sánh các loại Strainer phổ biến:

Kết luận: Y-type strainer là sự lựa chọn tối ưu cho những hệ thống có không gian hạn chế và yêu cầu kinh phí vừa phải nhưng vẫn đảm bảo hiệu năng bảo vệ.

Tại sao y-type strainer lại quan trọng đối với hệ thống của bạn?

Nếu bạn còn phân vân về việc lắp đặt thiết bị này, hãy xem xét các giá trị "vàng" mà nó mang lại:

1. Ngăn chặn hư hỏng máy bơm: Cánh bơm rất dễ bị mẻ hoặc kẹt nếu có đá hoặc mảnh kim loại lọt vào. Một chiếc strainer giá vài triệu có thể bảo vệ chiếc bơm giá hàng trăm triệu.

2. Giảm chi phí bảo trì: Thay vì phải dừng cả nhà máy để tháo van điều khiển bị kẹt rác, bạn chỉ mất vài phút để vệ sinh lưới lọc.

3. Tăng tuổi thọ thiết bị đo: Các đồng hồ đo lưu lượng sẽ hoạt động chính xác hơn khi không bị cặn bẩn bám vào cảm biến.

4. Ổn định áp suất: Loại bỏ tạp chất giúp dòng chảy thông suốt, tránh hiện tượng rung chấn đường ống do tắc nghẽn cục bộ.

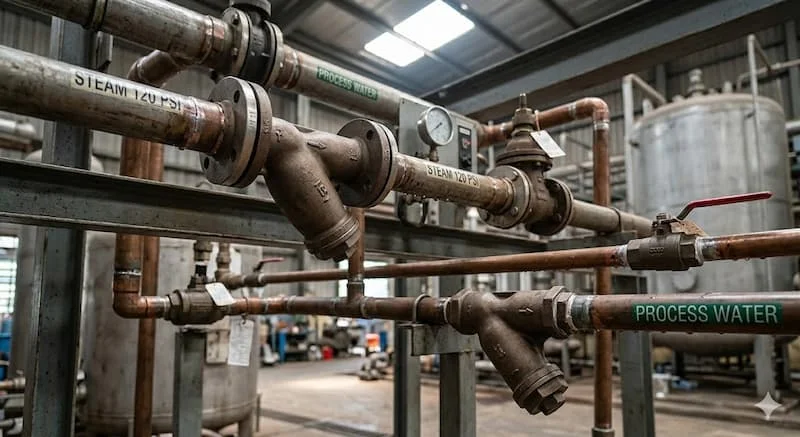

Ứng dụng thực tế và những sai lầm cần tránh

Y-type strainer hiện diện trong hầu hết các lĩnh vực:

• Hệ thống HVAC: Lọc nước trong các vòng lặp Chiller.

• Công nghiệp thực phẩm: Sử dụng inox để lọc bỏ tạp chất trong dầu ăn, sữa hoặc nước giải khát.

• Ngành hơi nóng: Bảo vệ bẫy hơi (steam trap) khỏi xỉ hàn và rỉ sét đường ống.

Những sai lầm phổ biến khi sử dụng:

• Lắp ngược chiều: Mỗi strainer đều có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ khiến tạp chất đi vào bên trong lưới thay vì bị giữ lại ở ngoài, làm mất tác dụng của bộ phận xả cặn.

• Quên vệ sinh định kỳ: Khi áp suất trước và sau strainer chênh lệch quá lớn, đó là dấu hiệu lưới đã tắc hoàn toàn. Nếu không vệ sinh, lưới có thể bị rách do áp lực nước quá mạnh.

• Hướng nhánh lọc lên trên: Với dòng chảy ngang, nhánh lọc phải hướng xuống dưới để trọng lực giúp cặn lắng xuống đúng vị trí.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Checklist chọn mua chuẩn xác:

• Xác định lưu chất là gì (ăn mòn hay không?).

• Kiểm tra áp suất vận hành (Có cần tiêu chuẩn PN16 strainer không?).

• Chọn kích thước lỗ lưới (mesh) dựa trên yêu cầu của thiết bị downstream.

• Chọn kiểu kết nối (Ren cho ống nhỏ, Mặt bích cho ống lớn).

Lưu ý vận hành:

Nên lắp đặt thêm một cặp đồng hồ áp suất trước và sau strainer. Khi độ chênh áp vượt quá mức cho phép (thường là 0.5 - 1 bar), đó chính là lúc bạn cần thực hiện thao tác vệ sinh lưới lọc để đảm bảo an toàn cho hệ thống.

Giải đáp thắc mắc thường gặp (FAQ)

1. Y type strainer có dùng cho hệ thống khí nén được không?

Có, lọc chữ Y hoạt động rất tốt trong hệ thống khí để loại bỏ rỉ sét và nước ngưng. Tuy nhiên, cần chọn loại có thân bằng thép hoặc inox chịu áp suất cao.

2. Bao lâu thì nên vệ sinh lưới lọc một lần?

Tùy vào độ sạch của nguồn nước. Với hệ thống mới vận hành, nên vệ sinh sau 24h đầu tiên (để loại bỏ xỉ hàn). Sau đó, chu kỳ có thể từ 1–3 tháng/lần tùy theo đồng hồ chênh áp.

3. Tôi có thể thay thế lưới lọc bên trong không?

Hoàn toàn được. Lưới lọc là bộ phận tiêu hao, bạn có thể mua lưới thay thế với kích thước mesh khác nhau để phù hợp với nhu cầu sử dụng thực tế.

Kết luận

Trong một hệ thống công nghiệp phức tạp, y-type strainer chính là "lá chắn" đầu tiên và quan trọng nhất để duy trì sự ổn định. Đầu tư đúng mức vào thiết bị lọc này không chỉ giúp bạn bảo vệ những tài sản giá trị lớn như máy bơm, van điều khiển mà còn giảm thiểu tối đa rủi ro dừng máy không mong muốn.
