Fire Sprinkler Valves: Chìa Khóa Vận Hành Hệ Thống PCCC Hiệu Quả

Hãy tưởng tượng bạn đang chịu trách nhiệm thiết kế hệ thống sprinkler cho một dự án cao ốc hoặc nhà xưởng quy mô lớn. Mọi thứ dường như đã sẵn sàng cho đến khi bạn đứng trước danh mục thiết bị: Có quá nhiều loại van sprinkler với các chức năng khác nhau. Bạn băn khoăn không biết nên chọn van báo động (Alarm Valve) hay van xả tràn (Deluge Valve)?

Việc lựa chọn sai loại van không chỉ gây lãng phí ngân sách mà còn dẫn đến rủi ro nghiêm trọng: hệ thống fire suppression system có thể không hoạt động hoặc phản ứng chậm khi xảy ra hỏa hoạn. Một sai sót nhỏ trong khâu chọn van có thể trả giá bằng cả tài sản và tính mạng con người.

Bài viết này được biên soạn bởi các chuyên gia trong ngành nhằm cung cấp cái nhìn chuyên sâu, giúp bạn hiểu rõ nguyên lý, phân loại và cách chọn đúng các loại van sprinkler phù hợp nhất cho công trình của mình.

Fire sprinkler valves là gì?

Trong một hệ thống PCCC tự động, fire sprinkler valves (van sprinkler) được ví như "bộ não" điều khiển dòng chảy. Đây là các loại van chuyên dụng được lắp đặt tại trung tâm điều khiển hoặc các nhánh đường ống của hệ thống chữa cháy bằng đầu phun.

Vai trò cốt lõi của các loại van này bao gồm:

• Kiểm soát và điều tiết: Giữ nước ở trạng thái chờ hoặc điều phối lượng nước chính xác khi có sự cố.

• Kích hoạt báo động: Khi đầu phun vỡ, sự thay đổi áp suất qua van sẽ kích hoạt chuông báo động cơ học hoặc tín hiệu điện.

• Ngăn chặn dòng ngược: Đảm bảo nước chữa cháy không chảy ngược lại nguồn nước sinh hoạt.

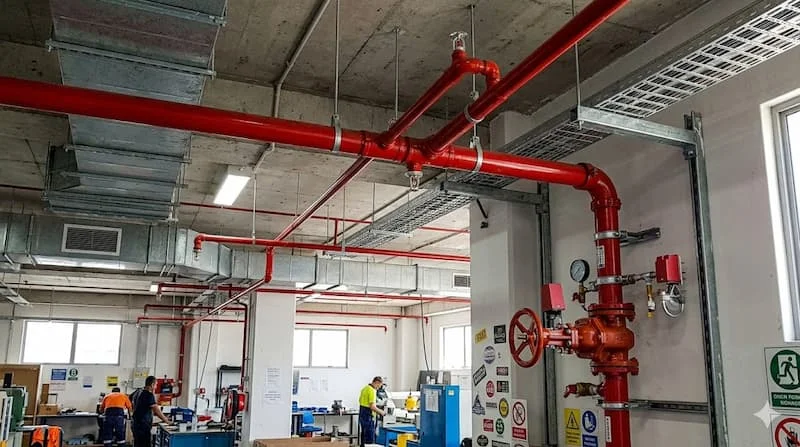

Tùy vào đặc thù của công trình, các loại van này sẽ liên quan trực tiếp đến các hệ thống như: Wet system (hệ thống ướt có nước sẵn trong ống), Dry system (hệ thống khô dùng cho vùng khí hậu lạnh), hay Pre-action system (hệ thống kích hoạt trước tránh báo giả).

Nguyên lý hoạt động của hệ sprinkler

Hệ thống sprinkler vận hành dựa trên sự phối hợp nhịp nhàng giữa đầu phun và hệ thống van. Khi có hỏa hoạn, nhiệt độ tăng cao làm vỡ bóng thủy tinh hoặc nóng chảy liên kết của đầu sprinkler. Ngay lập tức, áp suất trong đường ống phía sau van sprinkler bị sụt giảm.

Lúc này, van điều khiển trung tâm sẽ mở ra để:

1. Cho phép dòng chảy: Nước từ nguồn cấp được đẩy thẳng đến các đầu phun đang mở để dập tắt đám cháy.

2. Kích hoạt báo động: Dòng nước đi qua một đường ống phụ trên thân van đến công tắc áp lực hoặc chuông nước (water motor gong), thông báo ngay lập tức cho lực lượng chức năng.

Sự chính xác của van quyết định tốc độ phản ứng của toàn bộ fire suppression system. Một giây chậm trễ của van có thể biến một đám cháy nhỏ thành một thảm họa không thể kiểm soát.

Các loại fire sprinkler valves phổ biến

Để lựa chọn thiết bị tối ưu, bạn cần phân biệt rõ đặc tính của từng loại van:

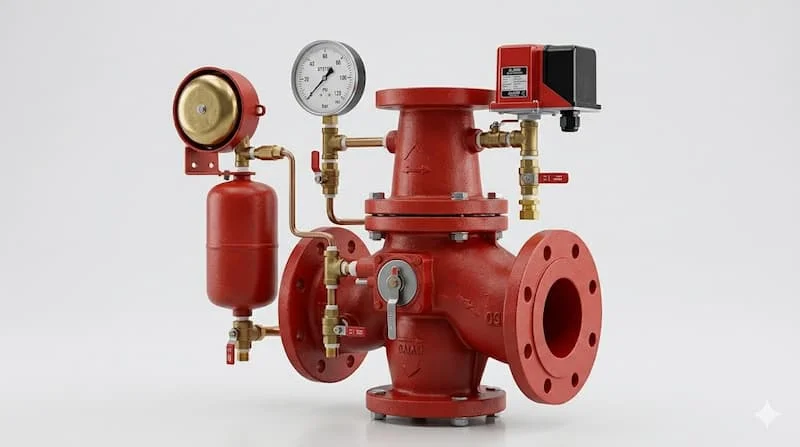

• Alarm Check Valve (Van báo động): Là dòng van phổ biến nhất cho hệ thống ướt (Wet pipe system). Van cho phép nước đi qua khi đầu phun mở và đồng thời kích hoạt chuông báo động.

• Dry Pipe Valve (Van hệ khô): Sử dụng cho những khu vực có nhiệt độ thấp (dưới $4^\circ C$) nơi nước trong ống có thể bị đóng băng. Van này ngăn nước bằng khí nén; khi đầu phun mở, khí thoát ra trước, sau đó van mới mở để nước tràn vào.

• Deluge Valve (Van xả tràn): Dùng trong hệ thống xả tràn, nơi tất cả các đầu phun đều ở trạng thái mở. Khi có tín hiệu kích hoạt từ hệ thống báo cháy, van mở ra để xả nước đồng loạt trên một diện tích lớn.

• Check Valve (Van một chiều): Ngăn chặn nước chảy ngược, bảo vệ nguồn nước cấp và duy trì áp suất ổn định.

• Control Valve (Van giám sát): Thường là van cổng hoặc van bướm có tín hiệu điện, dùng để đóng ngắt hệ thống khi bảo trì nhưng phải luôn được khóa ở vị trí mở trong điều kiện bình thường.

Thông số kỹ thuật quan trọng

Khi đọc bảng thông số (datasheet) của van sprinkler, có 4 yếu tố bạn tuyệt đối không được bỏ qua:

1. Kích thước (Size): Thường dao động từ DN50 đến DN300+. Việc chọn sai kích thước sẽ làm thay đổi lưu lượng và áp suất tính toán của hệ thống.

2. Áp suất làm việc (Working Pressure): Các tiêu chuẩn phổ biến là PN16 hoặc PN25. Van phải chịu được áp suất cực đại của máy bơm chữa cháy mà không gây rò rỉ.

3. Tiêu chuẩn quốc tế: Đây là "giấy thông hành" cho chất lượng. Hãy ưu tiên van đạt chứng nhận UL (Underwriters Laboratories) và FM (Factory Mutual). Đây là những tiêu chuẩn khắt khe nhất thế giới về an toàn PCCC.

4. Kiểu kết nối: Phần lớn các hệ thống công nghiệp sử dụng kết nối mặt bích để đảm bảo độ kín khít và dễ dàng tháo lắp.

Tại sao điều này quan trọng? Thông số kỹ thuật không khớp với thiết kế sẽ làm giảm hiệu suất của fire suppression system, khiến hệ thống bị thẩm định không đạt hoặc nguy hiểm hơn là vỡ đường ống khi áp suất tăng đột ngột.

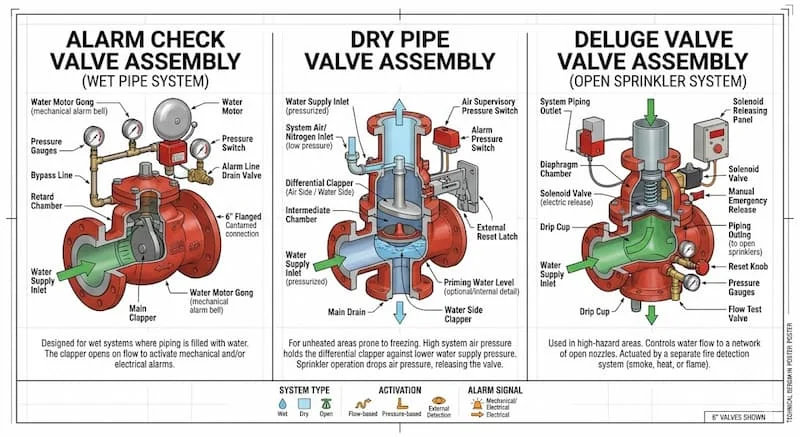

So sánh các loại van sprinkler

Việc lựa chọn giữa Alarm, Dry hay Deluge valve không dựa trên giá cả, mà dựa trên điều kiện môi trường và yêu cầu đặc thù của công trình.

Kết luận: Không có loại van nào là "tốt nhất" một cách tuyệt đối. Loại van "phù hợp nhất" là loại đáp ứng đúng tiêu chuẩn NFPA dựa trên phân tích rủi ro cháy tại hiện trường.

Fire sprinkler valves dùng trong hệ nào?

Các loại van này xuất hiện trong hầu hết các cấu trúc hạ tầng hiện đại:

• Tòa nhà cao tầng & Chung cư: Chủ yếu dùng Alarm Valve cho hệ thống ướt để bảo vệ khu vực hành lang và căn hộ.

• Nhà xưởng sản xuất: Sử dụng kết hợp nhiều loại van tùy theo vật liệu sản xuất (nhựa, may mặc, linh kiện điện tử).

• Kho hàng lạnh: Bắt buộc phải sử dụng Dry Pipe Valve để tránh vỡ ống do đá đóng băng.

• Trung tâm thương mại: Nơi có mật độ người cao, yêu cầu hệ thống van có độ tin cậy cực lớn và tích hợp giám sát trung tâm.

Sai lầm thường gặp khi chọn van PCCC

Dựa trên kinh nghiệm thực tế, các kỹ sư thường mắc phải những lỗi sau:

1. Chọn sai loại van cho môi trường: Lắp Alarm Valve cho kho lạnh là một thảm họa kỹ thuật.

2. Bỏ qua tiêu chuẩn UL/FM: Để tiết kiệm chi phí, nhiều đơn vị dùng van không rõ nguồn gốc, dẫn đến việc không được nghiệm thu PCCC.

3. Sai lệch kích thước: Van quá nhỏ gây tổn thất áp suất lớn, van quá lớn gây lãng phí và khó lắp đặt.

4. Lắp đặt sai hướng: Van một chiều hoặc van báo động nếu lắp ngược hướng dòng chảy sẽ làm vô hiệu hóa toàn bộ hệ thống.

Checklist chọn van sprinkler chuẩn

Để đảm bảo chọn đúng thiết bị, hãy tuân thủ quy trình sau:

• Bước 1: Xác định loại hệ thống: Dự án dùng hệ Wet, Dry, Deluge hay Pre-action? [chèn link: Phân biệt các hệ thống PCCC]

• Bước 2: Kiểm tra chứng chỉ: Van có tem UL/FM hoặc giấy chứng nhận xuất xưởng (CO/CQ) hợp lệ không?

• Bước 3: Đối chiếu thông số: Kích thước (DN) và áp suất (PN) có khớp với bản vẽ kỹ thuật đã phê duyệt?

• Bước 4: Xem xét vật liệu: Với môi trường ăn mòn hoặc gần biển, nên chọn van có thân bằng gang cầu chất lượng cao hoặc inox.

• Bước 5: Uy tín nhà cung cấp: Chọn đơn vị có chế độ bảo hành rõ ràng và hỗ trợ kỹ thuật sau bán hàng.

Lưu ý khi lắp đặt và vận hành

Lắp đặt đúng kỹ thuật là điều kiện cần để van sprinkler hoạt động:

1. Hướng dòng chảy: Luôn lắp van theo mũi tên chỉ hướng trên thân van.

2. Không gian bảo trì: Phải để khoảng trống ít nhất 60cm xung quanh cụm van để kỹ thuật viên thao tác.

3. Kiểm tra định kỳ: Theo tiêu chuẩn NFPA 25, các van này cần được kiểm tra hàng tháng và thử nghiệm xả nước hàng năm.

4. Hệ thống giám sát: Đảm bảo các van điều khiển được kết nối với tủ báo cháy trung tâm để cảnh báo nếu van bị đóng trái phép.

FAQ: Câu hỏi thường gặp

1. Alarm valve là gì?

Là loại van báo động dùng trong hệ thống ướt, tự động mở cho nước đi qua khi đầu phun vỡ và kích hoạt chuông báo động cơ học hoặc điện tử.

2. Khi nào dùng dry pipe valve?

Dùng khi hệ thống đường ống đi qua các khu vực có nhiệt độ cực thấp, nơi nước có nguy cơ bị đóng băng gây vỡ ống.

3. Van PCCC có cần chứng chỉ UL/FM không?

Cực kỳ cần thiết. Chứng chỉ này đảm bảo van đã vượt qua các bài kiểm tra áp suất và độ bền khắc nghiệt nhất, đồng thời là điều kiện để các đơn vị bảo hiểm chấp nhận bồi thường.

4. Bao lâu nên kiểm tra hệ thống van?

Kiểm tra trực quan hàng tháng và kiểm tra vận hành (Test xả) ít nhất 1 năm/lần theo quy định của cơ quan PCCC.

Kết luận

Fire sprinkler valves không chỉ là những khối kim loại vô tri, chúng là "chốt chặn cuối cùng" bảo vệ công trình của bạn trước hỏa hoạn. Việc thấu hiểu nguyên lý và lựa chọn đúng loại van phù hợp với fire suppression system là trách nhiệm của mỗi kỹ sư và chủ đầu tư.
