Stem Valve Là Gì? Giải Mã Chi Tiết Về Trục Van Trong Công Nghiệp

Khi nghiên cứu các tài liệu kỹ thuật về hệ thống đường ống, bạn sẽ thường xuyên bắt gặp thuật ngữ stem valve. Tuy nhiên, một thực tế gây nhầm lẫn là nhiều người vẫn đang loay hoay không biết đây là tên của một loại van cụ thể hay chỉ là một bộ phận bên trong.

Việc hiểu sai bản chất của "stem" có thể dẫn đến những hệ lụy nghiêm trọng: từ việc đặt mua nhầm linh kiện thay thế đến việc thiết kế hệ thống vận hành sai nguyên lý, gây rò rỉ hoặc kẹt cứng dưới áp suất cao. Để giúp bạn làm chủ thiết bị và tối ưu hóa hiệu suất vận hành, bài viết này sẽ phân tích sâu từ A-Z về trục van, từ cấu tạo, nguyên lý chuyển động đến cách lựa chọn vật liệu tối ưu cho từng môi trường cụ thể.

Stem valve là gì? Phân biệt Valve Stem và Valve Shaft

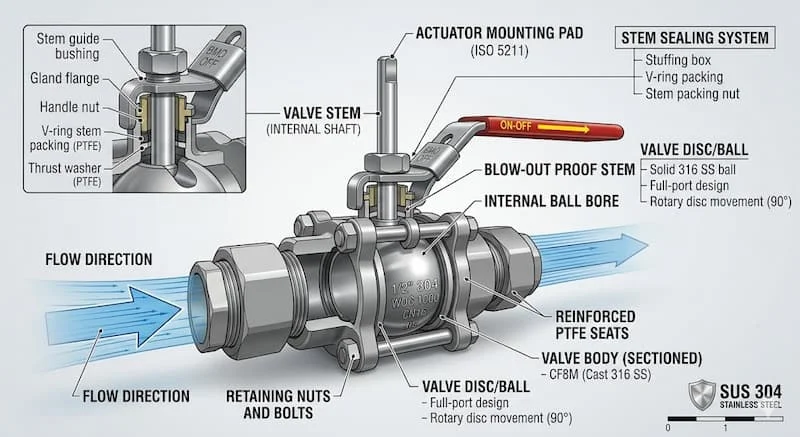

Thực tế, trong kỹ thuật cơ khí, valve stem (trục van) là một bộ phận truyền động then chốt, không phải là một dòng van độc lập. Nó đóng vai trò là "cầu nối" trung gian giữa bộ phận điều khiển bên ngoài (tay quay, tay gạt, đầu điều khiển điện/khí nén) và cơ cấu đóng mở bên trong (đĩa van, bi van hoặc nút van).

Mặc dù thuật ngữ trục van đôi khi được dùng như một cách gọi tắt cho các dòng van có cấu trúc trục đặc thù, nhưng về mặt thuật ngữ chuẩn xác, chúng ta nên gọi là valve stem. Bên cạnh đó, bạn cũng sẽ thấy thuật ngữ valve shaft. Điểm khác biệt nằm ở chỗ: "Stem" thường dùng cho các loại van có chuyển động tịnh tiến hoặc xoay trong phạm vi hẹp (như van cổng, van cầu), trong khi "shaft" thường ám chỉ các trục xoay liên tục hoặc chịu mô-men xoắn lớn trong van bướm hay van bi công suất cao.

Chức năng cốt lõi của trục van là truyền chuyển động. Nếu không có bộ phận này, lực tác động từ người vận hành sẽ không thể truyền đến đĩa van, khiến van trở nên vô dụng.

Nguyên lý hoạt động của valve stem

Nguyên lý vận hành của valve stem dựa trên việc biến đổi mô-men xoắn từ tay quay thành lực cơ học để di chuyển đĩa van. Tùy thuộc vào thiết kế của thân van, trục van sẽ hoạt động theo hai cơ chế chính:

1. Chuyển động tịnh tiến (Linear): Thường thấy ở van cổng hoặc van cầu. Khi bạn xoay tay quay, các ren trên trục van sẽ làm trục di chuyển lên hoặc xuống theo phương thẳng đứng, kéo theo đĩa van để mở hoặc đóng dòng chảy.

2. Chuyển động quay (Quarter-turn): Phổ biến ở van bi và van bướm. Trục van không di chuyển lên xuống mà chỉ xoay một góc $90^{\circ}$. Chuyển động xoay này truyền trực tiếp đến bi van hoặc cánh bướm để thay đổi trạng thái đóng/mở.

Điểm mấu chốt trong nguyên lý này là sự phối hợp giữa trục và bộ phận làm kín (packing). Trục phải di chuyển mượt mà nhưng vẫn đảm bảo độ kín khít tuyệt đối để lưu chất không thoát ra ngoài theo đường dọc trục.

Các loại valve stem phổ biến hiện nay

Dựa trên cấu trúc và cách thức hiển thị khi vận hành, các chuyên gia phân loại trục van thành hai dòng chính:

Rising Stem (Trục nâng)

Trong thiết kế này, khi van mở, trục van sẽ trồi hẳn ra phía ngoài tay quay.

• Đặc điểm: Người vận hành có thể quan sát bằng mắt thường để biết van đang đóng hay mở dựa vào độ cao của trục.

• Ứng dụng: Ưu tiên trong các hệ thống cần giám sát trạng thái van từ xa hoặc các vị trí ít bụi bẩn để tránh làm mòn ren trục lộ ra ngoài.

Non-Rising Stem (Trục không nâng)

Ngược lại, trục van được cố định vị trí theo chiều dọc; khi xoay, đĩa van sẽ di chuyển dọc theo ren của trục vào bên trong thân van.

• Đặc điểm: Tiết kiệm không gian phía trên, cực kỳ phù hợp cho các khoang máy chật hẹp hoặc hệ thống ngầm.

• Ứu điểm: Ren trục nằm trong thân van, được lưu chất bôi trơn và bảo vệ khỏi tác động môi trường bên ngoài.

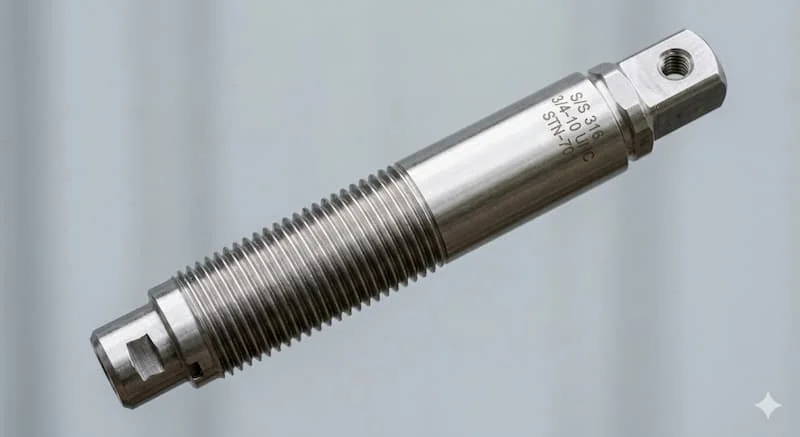

Thông số kỹ thuật quan trọng của stem

Một valve stem chất lượng không chỉ dựa vào hình dáng mà phụ thuộc vào các thông số kỹ thuật khắt khe. Khi chọn mua hoặc thay thế, bạn cần lưu ý:

• Đường kính trục (Stem Diameter): Phải đủ lớn để chịu được mô-men xoắn mà không bị xoắn gãy, nhưng cũng phải tương thích với bộ gioăng làm kín.

• Vật liệu: Thường là thép không gỉ (Inox 304, 316) để chống ăn mòn, hoặc thép hợp kim cho các ứng dụng nhiệt độ cao.

• Kiểu ren (Thread Type): Ren vuông (Square) hoặc ren Acme thường được sử dụng vì chúng có khả năng chịu tải nặng và giảm ma sát tốt hơn ren tam giác thông thường.

• Độ bóng bề mặt: Trục van cần được mài bóng cực cao tại vị trí tiếp xúc với bộ phận làm kín (gland packing) để giảm thiểu mài mòn và rò rỉ.

So sánh Rising Stem vs Non-Rising Stem

Việc lựa chọn giữa hai loại thiết kế này phụ thuộc hoàn toàn vào không gian lắp đặt và yêu cầu vận hành:

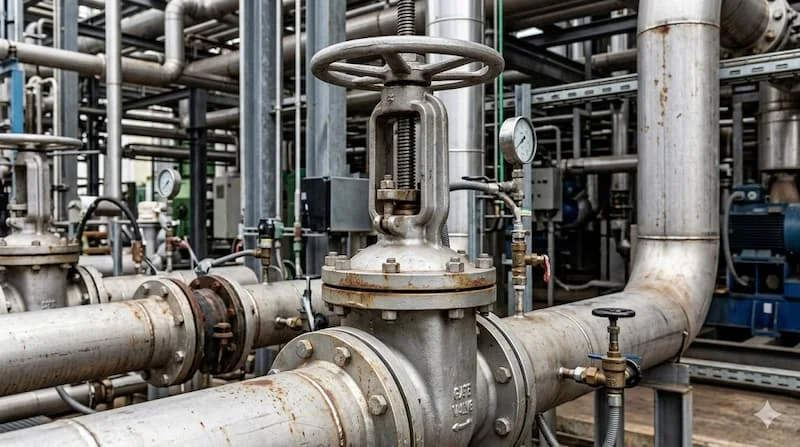

Valve stem được dùng trong những loại van nào?

Hầu hết các loại van công nghiệp đều sở hữu một hệ thống valve shaft hoặc stem để vận hành. Cụ thể:

• Van cổng (Gate Valve): Sử dụng stem có ren để nâng hạ đĩa van dạng tấm. Đây là nơi thuật ngữ rising/non-rising được dùng phổ biến nhất.

• Van cầu (Globe Valve): Trục van chịu áp lực lớn nhất khi ép đĩa van xuống vị trí đóng hoàn toàn để ngăn dòng chảy.

• Van bi (Ball Valve): Stem có thiết kế ngắn hơn, chủ yếu chịu lực xoắn để quay bi van một góc $90^{\circ}$.

• Van bướm (Butterfly Valve): Trục van thường xuyên tiếp xúc với lưu chất (đối với dòng lót PTFE) hoặc được bảo vệ nghiêm ngặt để quay đĩa vây.

Sai lầm thường gặp liên quan đến trục van

Trong quá trình bảo trì, nhiều kỹ thuật viên thường mắc phải những sai lầm khiến trục van nhanh hỏng:

1. Thiếu bôi trơn: Đây là nguyên nhân hàng đầu dẫn đến kẹt trục. Ma sát khô giữa ren trục và đai ốc sẽ làm cháy ren hoặc biến dạng trục.

2. Siết bộ làm kín quá chặt: Để ngăn rò rỉ, nhiều người siết ốc gland packing quá tay, tạo ra lực ma sát cực lớn khiến van không thể xoay được, thậm chí làm cong trục.

3. Sai lệch vật liệu: Dùng trục inox thường cho môi trường hóa chất nồng độ cao dẫn đến hiện tượng ăn mòn điểm (pitting), làm hỏng bề mặt trục và gây rò rỉ.

Checklist chọn valve stem phù hợp

Để hệ thống vận hành bền bỉ, hãy áp dụng checklist sau khi lựa chọn hoặc thiết kế:

• Môi trường lưu chất: Có tính ăn mòn không? (Nếu có, ưu tiên Inox 316 hoặc Monel).

• Nhiệt độ vận hành: Có làm biến dạng vật liệu trục không?

• Áp suất hệ thống: Trục có đủ độ cứng vững để không bị đẩy ngược hoặc cong khi van ở trạng thái đóng?

• Kích thước kết nối: Ren và rãnh then (keyway) có khớp với bộ truyền động (actuator) hiện có không?

• Không gian lắp đặt: Có đủ chỗ cho hành trình của rising stem không?

Cách bảo trì valve stem chuyên nghiệp

Để kéo dài tuổi thọ cho trục van, hãy tuân thủ quy trình bảo trì định kỳ sau:

1. Vệ sinh: Lau sạch bụi bẩn và rỉ sét bám trên phần trục lộ ra ngoài.

2. Bôi trơn: Sử dụng mỡ chịu nhiệt hoặc mỡ chuyên dụng cho ren trục ít nhất 3-6 tháng/lần.

3. Kiểm tra độ thẳng: Sử dụng đồng hồ so nếu nghi ngờ trục bị cong do va đập hoặc áp suất vượt mức.

4. Thay thế packing: Đừng đợi đến khi rò rỉ lớn mới thay gioăng làm kín. Việc thay thế định kỳ giúp bảo vệ bề mặt trục khỏi bị trầy xước.

FAQ - Câu hỏi thường gặp

1. Stem valve có phải là trục van không?

Đúng. Trong kỹ thuật, "stem" và "shaft" đều dùng để chỉ trục truyền động của van, tùy thuộc vào hình thức chuyển động.

2. Trục van bị cong có sửa được không?

Thường là không nên sửa bằng cách nắn lại. Trục đã cong sẽ mất đi độ đồng tâm tuyệt đối, gây hỏng bộ làm kín và rò rỉ liên tục. Thay thế là phương án an toàn nhất.

3. Tại sao trục van thường làm bằng thép không gỉ?

Vì đây là bộ phận chuyển động và tiếp xúc với môi trường bên ngoài lẫn bên trong, thép không gỉ giúp ngăn chặn rỉ sét làm kẹt van.

Kết luận

Stem valve hay trục van tuy chỉ là một thanh kim loại nhỏ gọn nhưng lại giữ vai trò "linh hồn" trong việc vận hành các thiết bị ngành nước và khí nén. Hiểu rõ về cấu tạo và nguyên lý của trục van không chỉ giúp bạn tránh được những sai sót trong khâu mua hàng mà còn đảm bảo an toàn cho toàn bộ hệ thống công trình.

Nếu bạn đang gặp khó khăn trong việc lựa chọn vật liệu trục van hoặc cần tư vấn về các dòng van công nghiệp chính hãng, đừng ngần ngại liên hệ với đội ngũ kỹ thuật của chúng tôi.
