Klinger Valve Catalogue: Hướng Dẫn Tra Cứu Và Lựa Chọn Van Công Nghiệp Chuẩn Chuyên Gia

Bạn đang cầm trên tay bộ tài liệu Klinger valve catalogue nhưng cảm thấy choáng ngợp trước hàng trăm trang thông số kỹ thuật khô khan? Bạn cần chọn một chiếc van cho hệ thống hơi nóng áp suất cao nhưng không biết model nào mới thực sự tương thích?

Thực tế, việc tra cứu catalogue van công nghiệp không đơn thuần là tìm kiếm một cái tên, mà là quá trình phân tích sự tương thích giữa vật liệu và môi chất. Một sai lầm nhỏ trong việc đọc ký hiệu DN hay PN có thể dẫn đến hậu quả nghiêm trọng: nhẹ thì rò rỉ gây lãng phí năng lượng, nặng thì phá hủy toàn bộ hệ thống đường ống và gây mất an toàn lao động. Bài viết này sẽ giúp bạn giải mã bộ industrial valve catalogue từ thương hiệu Klinger, từ đó đưa ra quyết định mua hàng chính xác và tiết kiệm nhất.

Klinger Valve Catalogue là gì?

Về cơ bản, Klinger valve catalogue là bộ tài liệu kỹ thuật tổng hợp toàn bộ các dòng van công nghiệp do tập đoàn Klinger sản xuất. Đây không chỉ là một danh mục sản phẩm đơn thuần mà còn là "kim chỉ nam" cho các kỹ sư thiết kế và chuyên viên thu mua.

Trong một bộ catalogue chuẩn, bạn sẽ tìm thấy:

• Danh mục sản phẩm: Phân loại từ van cầu, van cổng đến van bi.

• Thông số kỹ thuật chi tiết: Biểu đồ tương quan giữa nhiệt độ và áp suất (P-T diagram).

• Bản vẽ kỹ thuật: Kích thước chi tiết (L, H, D) giúp tính toán không gian lắp đặt.

• Hướng dẫn lựa chọn vật liệu: Phù hợp cho từng loại môi chất khác nhau.

Việc nắm vững tài liệu này giúp doanh nghiệp tối ưu hóa quy trình bảo trì và thay thế thiết bị, đảm bảo mọi linh kiện lắp mới đều khớp hoàn toàn với hệ thống hiện tại.

Bản chất & Cách hoạt động của van Klinger

Klinger là thương hiệu toàn cầu với hơn 130 năm kinh nghiệm, nổi tiếng với các giải pháp làm kín và van công nghiệp chất lượng cao. Bản chất của các dòng van trong bộ tài liệu van Klinger là sự kết hợp giữa kỹ thuật cơ khí chính xác và công nghệ vật liệu tiên tiến.

Cách thức hoạt động của van Klinger dựa trên nguyên lý điều tiết hoặc đóng/ngắt dòng chảy của lưu chất (khí, hơi, chất lỏng). Để chọn được van từ catalogue, bạn cần hiểu rõ 3 trụ cột kỹ thuật:

1. Pressure (Áp suất): Khả năng chịu đựng lực nén của lưu chất lên thân van và gioăng phớt.

2. Temperature (Nhiệt độ): Ngưỡng nhiệt mà vật liệu thân van (Body) và đệm van (Seat) có thể chịu được mà không bị biến dạng.

3. Material (Vật liệu): Gang (Cast Iron), thép đúc (Cast Steel) hay thép không gỉ (Stainless Steel) sẽ quyết định độ bền của van trong môi trường ăn mòn.

Khác với các dòng van rẻ tiền, van Klinger tập trung vào độ kín khít tuyệt đối và khả năng vận hành bền bỉ trong những môi trường khắc nghiệt nhất như hơi nước bão hòa hoặc hóa chất.

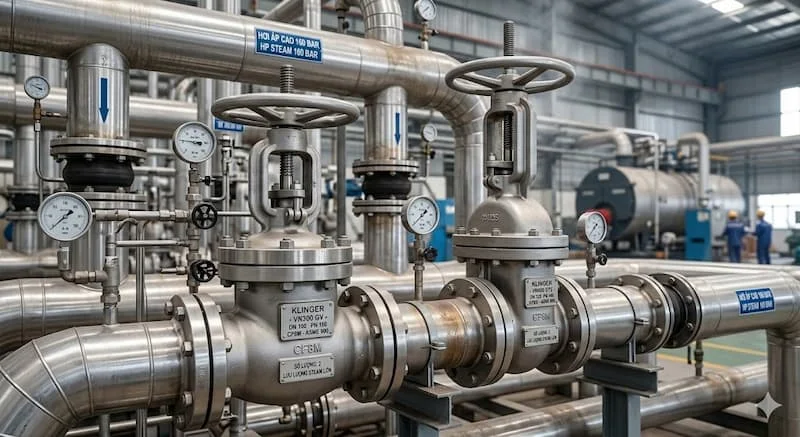

Các dòng van trong Klinger Valve Catalogue

Khi lật mở industrial valve catalogue của Klinger, bạn sẽ thấy sự phân hóa rõ rệt giữa các dòng van để phục vụ cho những mục đích chuyên biệt:

Van cầu (Globe Valve)

Đây là dòng sản phẩm chủ lực. Van cầu Klinger (đặc biệt là dòng Piston Valve) nổi tiếng với khả năng đóng kín tuyệt vời nhờ cơ chế piston chèn vào các vòng đệm mềm.

• Ưu điểm: Khả năng điều tiết dòng chảy cực tốt, độ bền cao trong môi trường hơi nóng (steam).

• Khi nào dùng: Sử dụng cho các vị trí cần đóng ngắt thường xuyên hoặc điều tiết lưu lượng hơi.

Van một chiều (Check Valve)

Thiết kế để ngăn chặn dòng chảy ngược, bảo vệ máy bơm và các thiết bị nhạy cảm.

• Ưu điểm: Vận hành tự động dựa trên áp suất dòng chảy, tổn thất áp suất thấp.

• Khi nào dùng: Lắp đặt sau máy bơm hoặc trước các thiết bị nồi hơi.

Van cổng (Gate Valve)

Được thiết kế cho các ứng dụng đóng hoặc mở hoàn toàn, không dùng để điều tiết.

• Ưu điểm: Khi mở hoàn toàn, dòng chảy không bị cản trở, giảm thiểu sụt áp.

• Khi nào dùng: Các đường ống dẫn chính yêu cầu lưu lượng lớn.

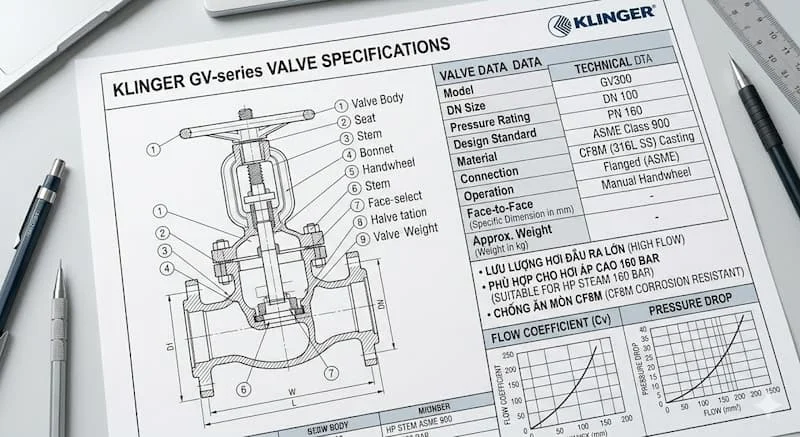

Cách đọc thông số trong Klinger Valve Catalogue

Để không bị "lạc" giữa hàng ngàn con số, bạn cần tập trung vào các ký hiệu tiêu chuẩn sau:

• DN (Nominal Diameter): Kích thước danh định của van (ví dụ DN15, DN50, DN100). Hãy lưu ý rằng DN không phải là đường kính ngoài của ống, bạn cần tra bảng quy đổi để khớp với hệ inch hoặc mm.

• PN (Pressure Nominal): Áp suất định mức (ví dụ PN16, PN25, PN40). Số càng lớn, khả năng chịu áp càng cao.

• Body Material: Các ký hiệu như JL1040 (Gang xám), 1.0619 (Thép đúc) hay 1.4408 (Inox 316). Chọn sai vật liệu là nguyên nhân hàng đầu dẫn đến nứt vỡ thân van do sốc nhiệt hoặc ăn mòn.

Ví dụ minh họa: Model Klinger KVN DN25 PN40.

• KVN: Dòng van piston đặc trưng của Klinger.

• DN25: Kích thước ống 1 inch.

• PN40: Áp suất làm việc tối đa lên tới 40 bar (tại nhiệt độ tiêu chuẩn).

So sánh các model van Klinger phổ biến

Dưới đây là bảng phân tích giúp bạn nhận diện nhanh model phù hợp trong Danh mục van Klinger:

Tại sao cùng là van cầu nhưng lại có nhiều model? Câu trả lời nằm ở sự tối ưu hóa chi phí. Một model thân gang (Cast Iron) sẽ rẻ hơn nhiều so với thân thép, nhưng chỉ dùng được cho áp suất thấp. Việc phân chia model giúp bạn không phải trả tiền cho những tính năng dư thừa không cần thiết.

Ứng dụng thực tế: Khi nào nên sử dụng van Klinger?

Sản phẩm từ Danh mục van Klinger thường được ưu tiên trong các ngành công nghiệp đòi hỏi tiêu chuẩn khắt khe về độ an toàn và hiệu suất:

1. Hệ thống hơi nước (Steam): Đây là "sân chơi" chính của Klinger. Khả năng chịu nhiệt và chống rò rỉ hơi nước của van piston Klinger giúp doanh nghiệp giảm thất thoát nhiệt năng lên đến 15% so với van cầu thông thường.

2. Ngành Nhiệt điện & Dầu khí: Nơi áp suất và nhiệt độ luôn ở ngưỡng cực cao, đòi hỏi van phải có chứng chỉ kiểm định quốc tế.

3. Công nghiệp thực phẩm: Sử dụng các dòng van inox vi sinh để đảm bảo vệ sinh an toàn thực phẩm.

Case thực tế: Trong một hệ thống nồi hơi công nghiệp, việc sử dụng van Klinger tại vị trí xả đáy và vị trí phân phối chính giúp giảm thiểu tình trạng "búa nước" và kéo dài tuổi thọ cho toàn bộ đường ống nhờ cơ chế đóng mở êm ái.

Sai lầm thường gặp khi chọn van từ catalogue

Ngay cả những kỹ sư có kinh nghiệm cũng có thể mắc phải những sai lầm sau khi tra cứu industrial valve catalogue:

• Chọn sai áp suất làm việc: Chỉ nhìn vào PN40 mà quên rằng khi nhiệt độ tăng lên 300°C, khả năng chịu áp thực tế của van có thể giảm xuống chỉ còn PN25.

• Nhầm lẫn giữa các tiêu chuẩn kết nối: Van tiêu chuẩn DIN (Đức) không thể lắp vừa mặt bích tiêu chuẩn ANSI (Mỹ) nếu không có bộ chuyển đổi.

• Không hiểu ký hiệu vật liệu đệm: Dùng đệm PTFE cho môi trường nhiệt độ trên 250°C sẽ khiến đệm bị nóng chảy, gây kẹt van.

Hậu quả: Chọn sai không chỉ gây rò rỉ lãng phí mà còn dẫn đến downtime (thời gian dừng máy) ngoài ý muốn, chi phí sửa chữa lúc này sẽ cao gấp nhiều lần giá trị chiếc van ban đầu.

Checklist chọn van từ Klinger Valve Catalogue

Để đảm bảo chọn đúng thiết bị, hãy tuân thủ quy trình 5 bước sau:

• Bước 1: Xác định môi chất: Lưu chất là hơi nước, dầu thủy lực, hóa chất hay nước sạch?

• Bước 2: Thông số vận hành: Áp suất làm việc tối đa và nhiệt độ hoạt động là bao nhiêu?

• Bước 3: Kích thước đường ống: Xác định DN và tiêu chuẩn mặt bích (DIN, ANSI, JIS).

• Bước 4: Kiểu vận hành: Cần tay gạt thủ công, tay quay vô lăng hay bộ điều khiển điện/khí nén?

• Bước 5: Kiểm tra catalogue: Đối chiếu các thông số trên với biểu đồ P-T trong tài liệu để chốt model cuối cùng.

FAQ - Câu hỏi thường gặp

1. Klinger valve catalogue có những gì?

Tài liệu cung cấp đầy đủ danh mục sản phẩm, thông số kỹ thuật chi tiết (áp suất, nhiệt độ, vật liệu), bản vẽ CAD, và các chứng chỉ chất lượng đi kèm.

2. Tải Klinger valve catalogue ở đâu?

Bạn có thể tải bản cập nhật mới nhất tại website chính thức của Klinger toàn cầu hoặc liên hệ với các đại lý ủy quyền tại Việt Nam để nhận bản dịch tiếng Việt kèm báo giá.

3. Làm sao để biết van Klinger chính hãng qua catalogue?

Catalogue chính hãng luôn đi kèm với mã QR hoặc số hiệu model (Article number) rõ ràng. Khi mua hàng, bạn cần yêu cầu CO/CQ đối chiếu với thông số trong catalogue.

4. Van Klinger phù hợp cho môi trường nào nhất?

Thế mạnh lớn nhất của Klinger là môi trường hơi nước áp suất cao, khí nén và các hóa chất đặc thù nhờ công nghệ đệm piston độc quyền.

Kết luận

Việc hiểu và vận dụng thành thạo Klinger valve catalogue không chỉ giúp bạn trở thành một chuyên gia trong mắt đồng nghiệp mà còn là chìa khóa để bảo vệ hệ thống công nghiệp của doanh nghiệp. Một lựa chọn đúng đắn dựa trên các chỉ số kỹ thuật xác thực sẽ mang lại sự an tâm tuyệt đối, tối ưu hóa chi phí vận hành và nâng cao hiệu suất sản xuất.
