Van Xả Hơi Tự Động: Giải Pháp Tối Ưu Hiệu Suất Hệ Thống Nhiệt Công Nghiệp

Trong vận hành hệ thống nhiệt, tình trạng đường ống bị đọng nước hay áp suất trồi sụt thất thường là những "bệnh lý" kinh điển khiến nhiều kỹ sư đau đầu. Những vấn đề này không chỉ làm giảm hiệu suất truyền nhiệt mà còn gây ra hiện tượng búa nước (water hammer) cực kỳ nguy hiểm cho thiết bị. Nguyên nhân phổ biến nhất thường nằm ở việc hệ thống không được trang bị hoặc sử dụng sai loại van xả nhiệt tự động.

Mặc dù là một thiết bị nhỏ, nhưng van xả nhiệt tự động đóng vai trò then chốt trong việc kiểm soát lưu chất và bảo vệ toàn bộ dây chuyền sản xuất. Tuy nhiên, trên thực tế, vẫn còn nhiều nhầm lẫn giữa thiết bị này với bẫy hơi hay van xả khí, dẫn đến việc lựa chọn sai thông số và gây tổn thất năng lượng đáng kể. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và cách tối ưu hóa thiết bị này cho hệ thống của bạn.

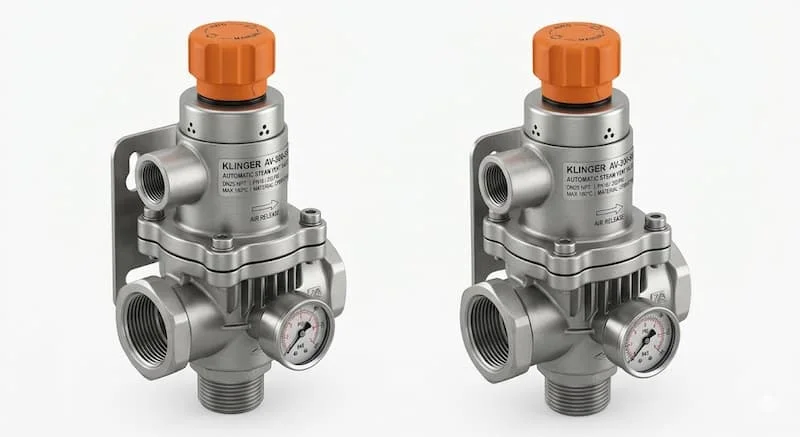

Van xả hơi tự động là gì?

Về mặt kỹ thuật, van xả hơi tự động là thiết bị được thiết kế để tự động loại bỏ các thành phần không mong muốn như nước ngưng tụ hoặc không khí dư thừa ra khỏi hệ thống đường ống hơi mà không làm thất thoát hơi nước hữu ích. Đây là một bộ phận không thể thiếu trong các sơ đồ công nghệ sử dụng nhiệt năng.

Vai trò cốt lõi của thiết bị bao gồm:

• Tăng hiệu suất truyền nhiệt: Loại bỏ lớp màng nước ngưng tụ bám trên bề mặt ống, giúp hơi nóng tiếp xúc trực tiếp với bề mặt trao đổi nhiệt.

• Bảo vệ hệ thống: Ngăn chặn tình trạng ăn mòn do oxy hóa và loại bỏ nguy cơ búa nước gây nứt vỡ đường ống.

• Duy trì áp suất: Giúp hệ thống vận hành ổn định tại thông số thiết kế.

Phân biệt nhanh: Nhiều người thường nhầm lẫn với bẫy hơi (Steam Trap). Thực tế, bẫy hơi tập trung vào việc tách nước ngưng, trong khi van xả nhiệt tự động (đặc biệt là các dòng van nhiệt xả hơi) có phạm vi ứng dụng rộng hơn, bao gồm cả việc loại bỏ các loại khí không ngưng tích tụ trong hệ thống.

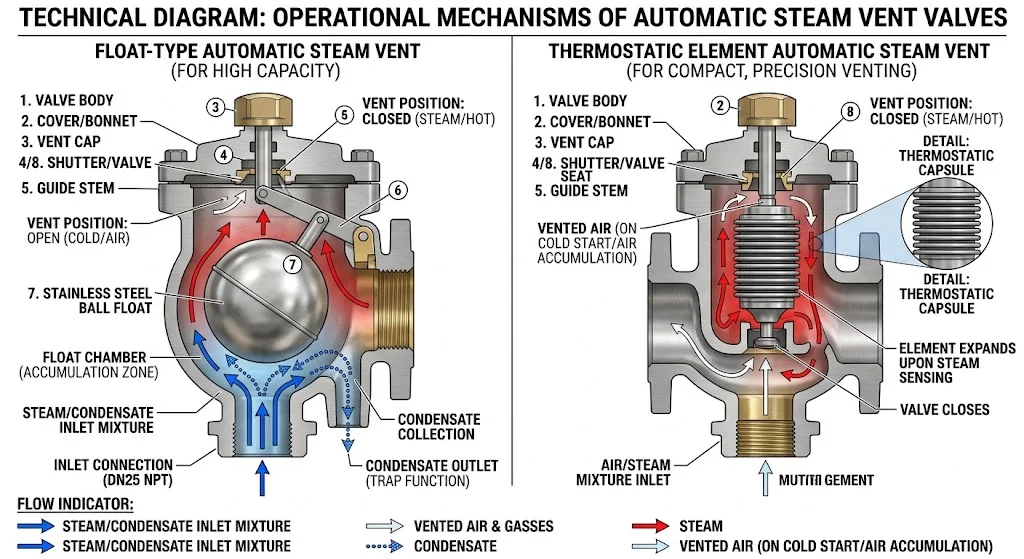

Nguyên lý hoạt động của van xả nhiệt tự động

Hoạt động của van xả nhiệt tự động dựa trên sự khác biệt về tính chất vật lý (nhiệt độ, mật độ hoặc áp suất) giữa hơi nước và nước ngưng (hoặc không khí). Thiết bị vận hành theo một chu trình khép kín và hoàn toàn tự động, không cần sự can thiệp của con người.

Chu trình vận hành tiêu chuẩn:

1. Giai đoạn nhận diện: Cảm biến cơ học (như phao) hoặc cảm biến nhiệt (như thanh lưỡng kim/viên nang nhiệt dịch) sẽ nhận biết môi chất đang tiếp xúc với van là hơi hay nước.

2. Giai đoạn xả: Khi nước ngưng hoặc không khí tích tụ đủ lớn, cơ chế bên trong sẽ thắng lực ép của lò xo hoặc trọng trường, đẩy cửa van mở ra.

3. Giai đoạn đóng: Ngay khi hơi nước bắt đầu thoát ra, sự thay đổi đột ngột về nhiệt độ hoặc vận tốc dòng chảy sẽ kích hoạt cơ chế đóng van tức thì để ngăn thất thoát năng lượng.

Các yếu tố như áp suất vận hành và chênh lệch nhiệt độ là những thông số quyết định tốc độ phản ứng của van. Một chiếc van chất lượng cao phải đảm bảo độ nhạy cực lớn để đóng lại ngay khi hơi vừa chạm tới miệng xả.

Phân loại van xả nhiệt tự động phổ biến

Trong các industrial valve catalogue, thiết bị này thường được chia thành 3 dòng chính dựa trên nguyên lý cơ học:

1. Van phao (Float Type)

Sử dụng một quả phao rỗng để cảm biến mực nước ngưng.

• Nguyên lý: Nước dâng lên làm phao nổi, mở lỗ xả.

• Ưu điểm: Xả nước ngưng liên tục, lưu lượng lớn.

• Ứng dụng: Các bộ trao đổi nhiệt lớn, nơi lưu lượng nước ngưng thay đổi thất thường.

2. Van nhiệt (Thermostatic)

Dòng này thường được gọi là van nhiệt xả hơi, hoạt động dựa trên sự chênh lệch nhiệt độ.

• Nguyên lý: Sử dụng viên nang chứa dịch giãn nở hoặc thanh lưỡng kim. Khi gặp nước ngưng (nhiệt độ thấp hơn hơi), thiết bị co lại để mở van.

• Ưu điểm: Khả năng xả khí (air venting) cực tốt, kích thước nhỏ gọn.

• Nhược điểm: Phản ứng chậm hơn so với van phao nếu nhiệt độ nước ngưng quá gần nhiệt độ hơi.

3. Van nhiệt động (Thermodynamic)

Hoạt động dựa trên sự thay đổi vận tốc và áp suất của dòng chảy (định luật Bernoulli).

• Nguyên lý: Sử dụng một đĩa van (disc) linh động. Vận tốc cao của hơi đi qua dưới đĩa tạo ra vùng áp suất thấp, kéo đĩa van đóng lại.

• Ưu điểm: Cấu tạo đơn giản, bền bỉ, chịu được va đập và đóng băng.

• Ứng dụng: Xả nước ngưng trên các đường ống dẫn hơi chính.

Thông số kỹ thuật quan trọng cần biết

Việc chọn sai thông số kỹ thuật là con đường ngắn nhất dẫn đến hỏng hóc toàn hệ thống. Khi tra cứu catalogue, bạn cần đặc biệt lưu ý:

• Kích thước danh định (DN): Phải tương thích với đường ống dẫn nhưng quan trọng hơn là phải phù hợp với lưu lượng xả tính toán.

• Áp suất làm việc (PN/bar): Luôn chọn van có mức áp suất định mức cao hơn áp suất vận hành tối đa của hệ thống để đảm bảo an toàn.

• Nhiệt độ tối đa: Đặc biệt quan trọng với các dòng van nhiệt xả hơi vì bộ phận cảm biến nhiệt có giới hạn chịu đựng nhất định.

• Vật liệu thân van:

  • Gang: Kinh tế, dùng cho hệ thống hơi bão hòa áp suất thấp.

  • Thép/Inox: Dùng cho hơi quá nhiệt, áp suất cao hoặc môi trường thực phẩm yêu cầu độ sạch.

Insight: Nếu bạn chọn van có công suất xả quá nhỏ, nước sẽ dâng ngược vào hệ thống gây thủy kích. Ngược lại, van quá lớn sẽ gây hiện tượng "chạy non tải", làm giảm tuổi thọ của đĩa van do đóng mở quá thường xuyên.

So sánh các loại van xả nhiệt tự động

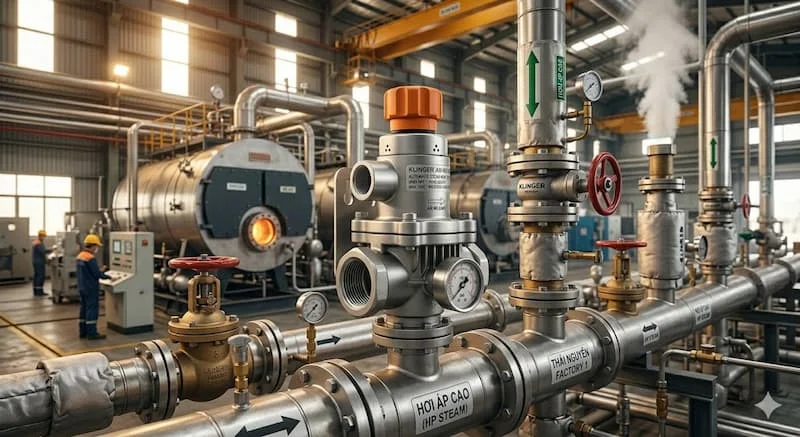

Ứng dụng thực tế của van xả nhiệt tự động

Thiết bị này xuất hiện trong mọi ngóc ngách của các ngành công nghiệp nặng và nhẹ:

1. Hệ thống nồi hơi: Lắp đặt tại các điểm thấp nhất trên đường ống chính để loại bỏ nước ngưng ngay khi vừa hình thành.

2. Nhà máy thực phẩm & Dệt may: Sử dụng trong các nồi nấu, máy sấy, bộ gia nhiệt sơ bộ để đảm bảo nhiệt độ ổn định tuyệt đối cho quy trình sản xuất.

3. Hệ thống HVAC: Xả khí và nước trong các dàn coil sưởi ấm của các tòa nhà lớn.

Case Study: Tại một nhà máy dệt, việc thay thế các van xả thủ công bằng van xả nhiệt tự động tiêu chuẩn đã giúp giảm 12% lượng than tiêu thụ cho lò hơi nhờ tối ưu hóa nhiệt năng tại các máy sấy.

Sai lầm thường gặp và hậu quả

• Nhầm lẫn với bẫy hơi: Sử dụng bẫy hơi thông thường tại những vị trí cần xả khí nhanh có thể gây "khóa khí" (air binding), khiến hơi không thể đi vào thiết bị.

• Lắp sai hướng: Lắp ngược chiều dòng chảy khiến van luôn ở trạng thái đóng hoặc mở, gây ngập nước hệ thống.

• Bỏ qua bảo trì: Cặn bẩn từ nồi hơi bám vào đệm van khiến van không thể đóng kín, gây thất thoát hơi trực tiếp ra môi trường.

Hậu quả: Tổn thất năng lượng do rò rỉ hơi có thể lên đến hàng trăm triệu đồng mỗi năm, kèm theo đó là chi phí thay thế thiết bị hư hỏng do hiện tượng búa nước.

Checklist chọn van xả nhiệt tự động chuẩn chuyên gia

Trước khi quyết định mua hàng, hãy rà soát qua bảng checklist sau:

• Xác định môi chất: Hơi bão hòa, hơi quá nhiệt hay không khí?

• Kiểm tra áp suất: Áp suất làm việc và áp suất ngược (back pressure) là bao nhiêu?

• Tính toán lưu lượng: Lượng nước ngưng tối đa cần xả trong 1 giờ?

• Vật liệu: Có yêu cầu inox cho thực phẩm/dược phẩm không?

• Kiểu kết nối: Nối ren (cho size nhỏ) hay mặt bích (cho size lớn)?

Hướng dẫn lắp đặt & Sử dụng

Để van hoạt động bền bỉ, cần lưu ý:

1. Vị trí: Lắp ở những điểm thấp nhất trên đường ống hoặc ngay trước các khúc cua.

2. Bộ lọc (Strainer): Luôn lắp y-strainer phía trước van xả để ngăn rác, xỉ hàn làm kẹt van.

3. Hướng lắp: Đảm bảo mũi tên trên thân van trùng với hướng dòng chảy.

FAQ - Giải đáp nhanh về van xả nhiệt tự động

1. Van xả hơi tự động là gì?

Đây là thiết bị tự động tách và xả nước ngưng hoặc không khí ra khỏi hệ thống hơi mà không làm mất hơi.

2. Van xả hơi khác gì bẫy hơi?

Về bản chất chúng cùng mục đích, nhưng van xả hơi thường có thêm chức năng xả khí mạnh mẽ hơn, trong khi bẫy hơi tập trung tối ưu vào việc tách nước.

3. Khi nào cần dùng van xả hơi?

Dùng khi hệ thống của bạn có hiện tượng nóng chậm, có tiếng va đập trong đường ống hoặc nhiệt độ đầu ra không đạt yêu cầu.

4. Bao lâu nên bảo trì van?

Nên kiểm tra định kỳ 6 tháng một lần để vệ sinh lưới lọc và kiểm tra độ kín của đĩa van.

Kết luận

Hiểu đúng và chọn đúng van xả nhiệt tự động là chìa khóa để vận hành hệ thống nhiệt an toàn và hiệu quả. Việc đầu tư vào một chiếc van chất lượng, đặc biệt là các dòng van nhiệt xả hơi từ những thương hiệu uy tín, chính là cách đầu tư thông minh nhất để tiết kiệm chi phí năng lượng lâu dài cho doanh nghiệp.
