Phụ kiện ống khí nén: "Mắt xích" quyết định hiệu suất và độ bền hệ thống

Trong vận hành sản xuất, không ít doanh nghiệp phải đối mặt với tình trạng hệ thống khí nén bị rò rỉ liên tục, gây thất thoát áp suất nghiêm trọng. Thậm chí, những sự cố nguy hiểm như ống dẫn bị tuột đột ngột khi áp suất tăng cao không phải là hiếm gặp. Nguyên nhân cốt lõi thường không nằm ở máy nén khí đắt tiền, mà bắt nguồn từ việc sử dụng sai phụ kiện ống nước khí nén hoặc không hiểu rõ các tiêu chuẩn kỹ thuật về đầu nối.

Nhiều người vẫn lầm tưởng phụ kiện chỉ là những "đồ nối đơn giản" có thể thay thế tùy tiện bằng các loại rẻ tiền. Đây là một sai lầm lớn. Thực tế, các chi tiết này chính là yếu tố quyết định độ kín khít và độ ổn định của toàn bộ hạ tầng kỹ thuật. Bài viết này sẽ giúp bạn hiểu đúng bản chất, chọn đúng chủng loại và tránh được những lỗi phổ biến để tối ưu hóa chi phí vận hành cho doanh nghiệp.

Phụ kiện ống khí nén là gì?

Phụ kiện ống khí nén là tập hợp các chi tiết cơ khí siêu nhỏ nhưng đóng vai trò then chốt trong việc kết nối các đoạn ống dẫn, điều hướng dòng khí và kiểm soát lưu lượng/áp suất tại các điểm đầu cuối. Chúng đóng vai trò là "mạch máu" kết nối từ máy nén đến các thiết bị đầu cuối như xi lanh, cánh tay robot hay van khí nén.

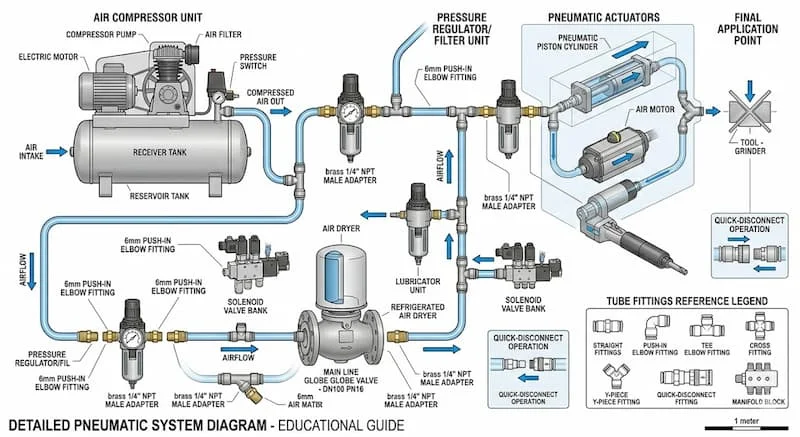

Nguyên lý hoạt động của các phụ kiện này dựa trên sự kết hợp giữa kết nối cơ khí (ren, lẫy cài, cút nối nhanh) và hệ thống gioăng cao su (O-ring) chịu áp lực. Khi dòng khí nén đi qua, phụ kiện phải đảm bảo hai điều kiện tiên quyết: tuyệt đối không rò rỉ và không tạo ra sự sụt áp quá mức (pressure drop).

Về bản chất, phụ kiện là một mắt xích nhỏ nhưng lại ảnh hưởng trực tiếp đến hiệu suất tổng thể. Một hệ thống sử dụng phụ kiện kém chất lượng sẽ dẫn đến việc máy nén phải làm việc liên tục để bù đắp lượng khí thất thoát, gây hao tổn điện năng và giảm tuổi thọ thiết bị. Việc hiểu rõ từng loại đầu nối sẽ giúp bạn xây dựng một hệ thống khí nén an toàn và bền bỉ.

Phân tích chuyên sâu về các loại phụ kiện ống khí nén

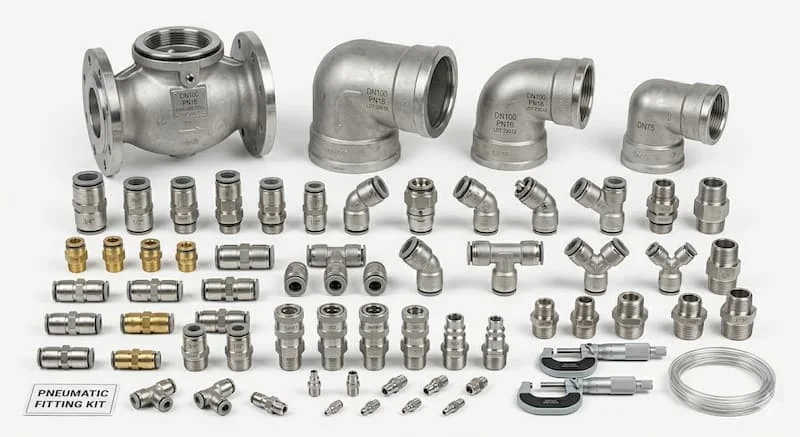

1. Phân loại theo chức năng và cấu tạo

Để hệ thống vận hành trơn tru, bạn cần nắm rõ đặc tính của từng dòng phụ kiện:

• Theo chức năng điều hướng: * Co (Elbow): Dùng để bẻ hướng dòng khí tại các góc hẹp 90 độ mà không làm gập ống.

  • Tê (Tee): Chia nhánh dòng khí từ một nguồn chính ra nhiều thiết bị khác nhau.

  • Nối thẳng (Union): Dùng để nối dài các đoạn ống hoặc chuyển đổi kích thước đường kính.

• Theo kiểu kết nối:

  • Đầu nối nhanh (Push-in): Cho phép tháo lắp chỉ bằng một cú nhấn, cực kỳ linh hoạt cho các dây chuyền thường xuyên thay đổi cấu hình.

  • Kết nối ren: Thường dùng cho các vị trí cố định, chịu áp suất rất cao hoặc kết nối trực tiếp vào máy nén, bình tích.

• Theo vật liệu:

  • Nhựa (PU/POM): Nhẹ, rẻ, phù hợp cho khí sạch và áp suất trung bình.

  • Đồng mạ niken: Chịu nhiệt và chịu áp tốt hơn nhựa, chống rỉ sét bề mặt.

  • Inox 304/316: Lựa chọn số 1 cho môi trường hóa chất, thực phẩm hoặc nơi có nhiệt độ khắc nghiệt.

2. Thông số kỹ thuật: Tại sao sai một ly đi một dặm?

Khi chọn mua phụ kiện ống nước khí nén, các thông số sau là bất biến:

• Đường kính ống (Phi 4, 6, 8, 10, 12...): Sử dụng thước kẹp để đo chính xác đường kính ngoài (OD) của ống dẫn. Sai lệch 0.5mm cũng đủ để gây rò rỉ áp suất.

• Chuẩn ren (BSP, NPT, Metric): Đây là lỗi phổ biến nhất. Ren NPT (Mỹ) không thể lắp khít hoàn toàn vào ren BSP (Châu Âu/Á). Việc cố tình siết mạnh sẽ làm cháy ren và hỏng thiết bị đắt tiền.

• Áp suất làm việc (Bar/PSI): Một phụ kiện nhựa tiêu chuẩn thường chịu được 10 bar. Nếu hệ thống của bạn chạy ở mức 15 bar, việc nổ đầu nối là điều chắc chắn xảy ra.

3. Bảng so sánh các dòng phụ kiện phổ biến

4. Insight mạnh: Tại sao hệ thống của bạn vẫn rò rỉ?

Số liệu thống kê thực tế cho thấy 80% lỗi hệ thống không đến từ máy nén khí mà đến từ phụ kiện. Nguyên nhân thường do rung động cơ khí trong quá trình vận hành làm lỏng các kết nối ren, hoặc do gioăng cao su bên trong phụ kiện bị "lão hóa" do nhiệt độ mà không được thay thế định kỳ. Đặc biệt, việc lắp ống bị lệch góc (không vuông góc với đầu nối) chiếm phần lớn lý do gây xì khí ở các đầu nối nhanh.

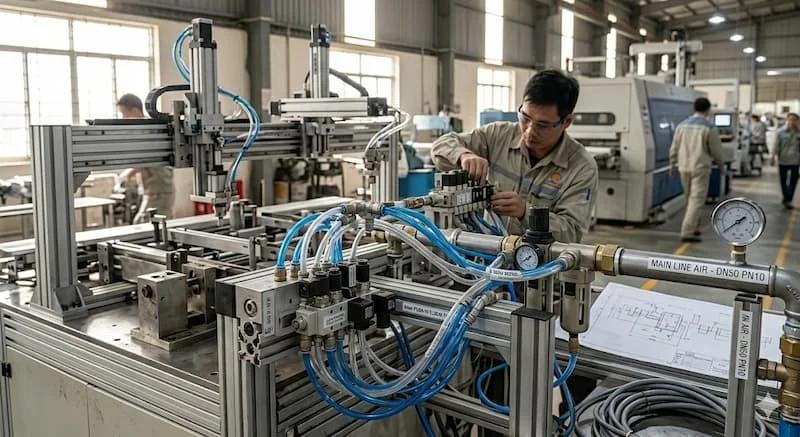

Ứng dụng thực tế và vai trò điều phối

Phụ kiện ống nước khí nén xuất hiện trong mọi ngóc ngách của nền công nghiệp hiện đại:

1. Dây chuyền tự động hóa & Robot: Nơi các đầu nối nhanh đảm bảo tín hiệu khí nén truyền đến các xylanh với độ trễ bằng không.

2. Gara ô tô & Tiệm sửa xe: Sử dụng các loại cuộn dây hơi và đầu nối nhanh để vận hành súng siết bu lông, máy ra vào vỏ.

3. Hệ thống xử lý nước & Môi trường: Kết hợp với các loại van khí nén để điều khiển đóng mở các dòng chảy lớn một cách tự động.

Vai trò thực tế: Chúng không chỉ đơn thuần là vật nối, mà còn giúp điều hướng khí chính xác, giảm thiểu ma sát nội tại và ngăn chặn sự tổn thất áp suất trên đường truyền dài. Sai lầm thường gặp nhất của khách hàng là mua phụ kiện lẻ tẻ, không đồng bộ về thương hiệu và tiêu chuẩn, dẫn đến việc lắp đặt khó khăn và hệ thống thiếu tính thẩm mỹ lẫn độ an toàn.

Hướng dẫn chọn mua và Checklist lắp đặt chuẩn chuyên gia

Để đảm bảo hệ thống khí nén của bạn vận hành "êm ru", hãy tuân thủ quy trình sau:

Cách chọn phụ kiện đúng:

1. Xác định loại ống: Bạn đang dùng ống PU, PE hay PA (Nylon)? Mỗi loại ống có độ cứng khác nhau và yêu cầu loại đầu nối tương ứng.

2. Kiểm tra môi trường: Nếu lắp đặt gần nguồn nhiệt hoặc nơi có tia lửa hàn, tuyệt đối không dùng phụ kiện nhựa.

3. Ưu tiên đồng bộ: Hãy sử dụng phụ kiện và ống dẫn cùng một thương hiệu để đạt được độ tương thích 100%.

Checklist lắp đặt an toàn:

• Cắt ống vuông góc: Sử dụng kéo cắt chuyên dụng để mặt cắt phẳng 90 độ, tránh dùng dao kéo thông thường làm móp ống.

• Làm sạch đầu nối: Đảm bảo không có bụi bẩn lọt vào bên trong làm rách gioăng cao su.

• Siết ren vừa đủ lực: Với phụ kiện ren đồng, nên dùng băng tan (cao su non) và siết chặt vừa tay, tránh siết quá lực làm vỡ thân van.

• Test áp suất: Sau khi lắp, hãy tăng áp từ từ và dùng nước xà phòng kiểm tra các điểm nối.

FAQ: Những câu hỏi thường gặp

1. Có bao nhiêu loại phụ kiện ống khí nén phổ biến hiện nay?

Có hàng trăm loại, nhưng phổ biến nhất là cút nối nhanh (push-in), nối ren, tê chia hơi, co vuông và các loại van tiết lưu điều chỉnh tốc độ khí.

2. Tôi có thể dùng phụ kiện ống nước cho hệ thống khí nén không?

Tuyệt đối không. Phụ kiện nước thường chịu áp suất thấp và không có cơ chế giữ ống chịu lực giật như phụ kiện khí nén chuyên dụng. Dùng sai có thể gây nổ ống rất nguy hiểm.

3. Làm sao để phát hiện rò rỉ khí ở các đầu nối nhanh?

Cách đơn giản nhất là nghe tiếng "xì" nhỏ. Với các vị trí khó thấy, hãy dùng bình xịt nước xà phòng loãng; nơi nào sủi bọt chính là nơi bị rò khí.

4. Khi nào cần thay thế phụ kiện mới?

Khi bạn thấy ống dẫn bị lỏng lẻo khi cắm vào, hoặc sau một thời gian dài sử dụng ở môi trường nóng, nhựa phụ kiện bị giòn, biến màu.

Kết luận

Dù chỉ chiếm một phần rất nhỏ trong tổng chi phí đầu tư hệ thống, nhưng phụ kiện ống khí nén lại giữ vai trò quyết định đến hiệu suất và sự an toàn của toàn bộ dây chuyền. Việc chọn đúng phụ kiện không chỉ giúp tiết kiệm hàng triệu đồng tiền điện mỗi tháng do thất thoát khí, mà còn bảo vệ các thiết bị đắt tiền như máy nén và van khí nén khỏi những hỏng hóc không đáng có.

Đừng để những rò rỉ nhỏ làm tiêu hao lợi nhuận của doanh nghiệp bạn. Hãy đầu tư vào những chi tiết chất lượng ngay từ đầu để xây dựng một hệ thống bền bỉ theo thời gian.
