Giải mã 1 2 Gate Valve Dimensions: Kích thước chuẩn và lưu ý kỹ thuật từ chuyên gia

Trong lĩnh vực lắp đặt đường ống, việc lựa chọn một chiếc van cổng (gate valve) kích thước 1/2 inch tưởng chừng là công việc đơn giản nhất. Tuy nhiên, thực tế thường phát sinh nhiều tình huống dở khóc dở cười: van mua về không vừa với không gian hẹp hiện có, hoặc tệ hơn là bước ren không khớp với ống dù cả hai đều mang nhãn "1/2 inch". Những sai sót này thường bắt nguồn từ việc người mua không kiểm tra kỹ thông số 1/2 gate valve dimensions trước khi đặt hàng.

Cái bẫy phổ biến nhất mà các kỹ thuật viên mới vào nghề thường gặp phải là giả định "1/2 inch" đại diện cho một con số kích thước thực tế cố định. Thực tế, đây chỉ là tên gọi danh nghĩa. Để hệ thống vận hành trơn tru, bạn cần hiểu đầy đủ về chiều dài thân van (face-to-face), chiều cao vận hành và đặc biệt là tiêu chuẩn ren. Bài viết này sẽ cung cấp bảng kích thước chi tiết, so sánh các tiêu chuẩn quốc tế và hướng dẫn bạn cách chọn đúng thiết bị ngay từ lần đầu tiên.

Kiến thức nền: 1 2 gate valve dimensions là gì?

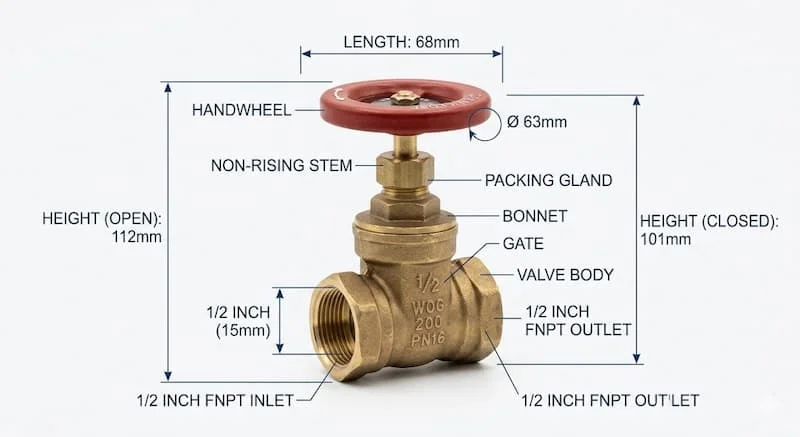

Khái niệm 1 2 gate valve dimensions (kích thước van cổng 1/2 inch) bao hàm toàn bộ các thông số vật lý định nghĩa nên cấu trúc của một chiếc van. Các thông số này bao gồm: chiều dài mặt đối mặt (face-to-face length), chiều cao tổng thể khi mở và đóng van (height), tiêu chuẩn ren kết nối và đường kính cổng xả (port diameter).

Cần làm rõ một bản chất quan trọng: "1/2 inch" tương đương với DN15 gate valve size (đường kính danh nghĩa 15mm). Con số này không phải là đường kính ngoài hay đường kính trong thực tế của thân van, mà là một quy ước kỹ thuật để định danh phân khúc ống dẫn. Nếu bạn đo đường kính ngoài của ren và thấy nó xấp xỉ 21mm, đó chính là kích thước thực của một chiếc van 1/2 inch chuẩn.

Về nguyên lý vận hành, van cổng hoạt động bằng cách nâng hoặc hạ một đĩa van hình nêm để chặn hoặc cho phép dòng chảy đi qua. Do đó, kích thước không chỉ ảnh hưởng đến việc kết nối mà còn quyết định không gian vận hành (chiều cao cần thiết để nâng ty van) và lưu lượng dòng chảy (CV) của hệ thống. Hiểu sai về kích thước danh nghĩa đồng nghĩa với việc bạn có thể làm sai lệch toàn bộ tính toán thiết kế của hệ thống áp lực.

Phân tích chuyên sâu về kích thước và tiêu chuẩn

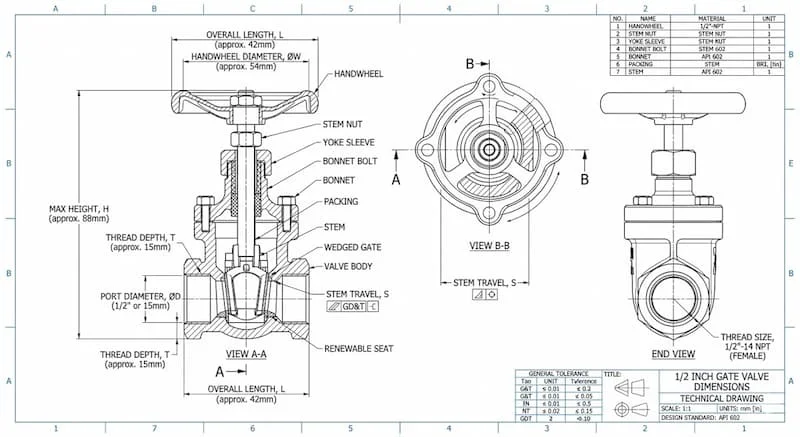

1. Bảng kích thước tiêu chuẩn (Bản tham chiếu kỹ thuật)

Tùy thuộc vào tiêu chuẩn sản xuất như ANSI (Mỹ) hay BS (Anh), thông số 1 2 gate valve dimensions sẽ có sự dịch chuyển nhất định. Dưới đây là các giá trị điển hình mà bạn thường gặp trên thị trường:

Lưu ý: Mỗi hãng sản xuất (như Kitz, Toyo hay các hãng từ Đài Loan) có thể có sai số lệch khoảng ±5–10% về chiều cao tùy vào thiết kế tay quay và nắp van.

2. Phân loại theo tiêu chuẩn quốc tế

Kích thước van bị chi phối mạnh mẽ bởi hệ thống tiêu chuẩn mà nhà sản xuất áp dụng:

• Tiêu chuẩn ANSI (ASME): Thường dùng ren NPT (ren côn), phổ biến trong các hệ thống dầu khí và công nghiệp nặng.

• Tiêu chuẩn BS (British Standard): Sử dụng ren BSP/BSPT, cực kỳ phổ biến tại thị trường Việt Nam trong các hệ thống cấp thoát nước dân dụng và công nghiệp.

• Tiêu chuẩn JIS (Nhật Bản): Chú trọng vào độ chính xác cực cao và thường dùng trong các dây chuyền máy móc của Nhật.

3. Cấu tạo ty van và ảnh hưởng đến không gian lắp đặt

Hai kiểu thiết kế chính sẽ thay đổi hoàn toàn chiều cao tổng thể của van:

• Rising Stem (Ty nổi): Khi mở van, ty van sẽ trồi lên phía trên. Ưu điểm là dễ dàng quan sát trạng thái đóng/mở nhưng đòi hỏi không gian phía trên cực lớn.

• Non-rising Stem (Ty chìm): Ty van nằm gọn bên trong, chiều cao không đổi khi vận hành. Đây là lựa chọn tối ưu cho các hầm kỹ thuật hoặc hộc tường chật hẹp.

4. Tại sao kích thước giữa các hãng lại khác nhau?

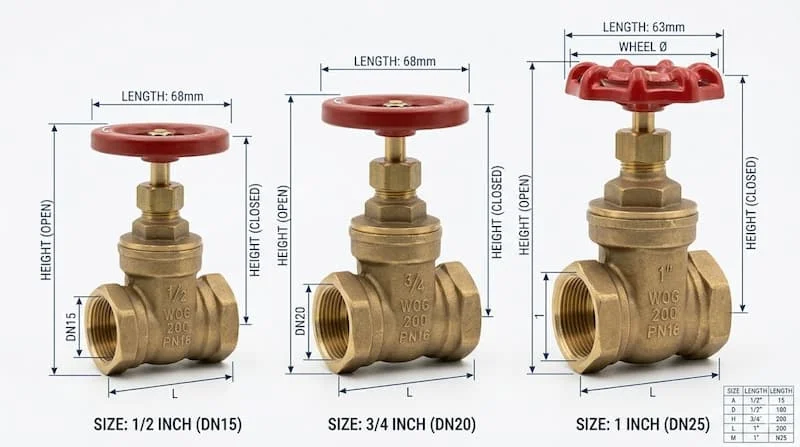

Không có một "kích thước duy nhất" cho mọi loại van cổng 1/2 inch. Sự khác biệt này đến từ vật liệu (van đồng thường thanh thoát hơn van gang) và thiết kế thân van (body) để chịu đựng mức áp suất khác nhau (PN10 so với PN25). Khi thay thế một chiếc van cũ, việc chỉ đọc thông số "1/2" là chưa đủ, bạn bắt buộc phải đo chiều dài "face-to-face" để đảm bảo không phải cắt nối lại đường ống.

Ứng dụng thực tế: Khi nào dùng van cổng 1/2 inch?

Dòng van cổng cỡ nhỏ DN15 thường được ứng dụng trong các môi trường yêu cầu sự bền bỉ nhưng không đòi hỏi lưu lượng quá lớn:

1. Hệ thống nước dân dụng: Lắp đặt tại đầu vòi hoặc các nhánh rẽ trong nhà.

2. Hệ thống HVAC: Sử dụng trong các đường ống dẫn nước lạnh hoặc nước nóng cho lò hơi quy mô nhỏ.

3. Công nghiệp nhẹ: Các đường dẫn khí nén hoặc hóa chất không ăn mòn.

Vai trò chính: Van cổng được thiết kế để đóng hoặc mở hoàn toàn. Một sai lầm kinh điển là dùng van cổng 1/2 inch để điều tiết lưu lượng (mở hé 50%). Điều này sẽ gây ra rung động, mài mòn đĩa van và sớm muộn dẫn đến tình trạng van đóng không kín. Hậu quả của việc chọn sai kích thước ren hoặc tiêu chuẩn là gây rò rỉ áp suất, làm lãng phí tài nguyên và tiềm ẩn nguy cơ vỡ khớp nối khi gặp áp lực cao.

Hướng dẫn chọn đúng 1 2 gate valve dimensions

Để tránh rủi ro "mua nhầm lắp không vừa", hãy tuân thủ checklist dưới đây của chúng tôi:

Cách chọn đúng thiết bị:

1. Xác định hệ danh nghĩa: Bạn cần DN15 gate valve size chuẩn Châu Âu hay 1/2" chuẩn Mỹ?

2. Kiểm tra tiêu chuẩn ren: Đây là bước quan trọng nhất. Tuyệt đối không cố tình lắp ren BSP vào NPT dù chúng nhìn có vẻ khớp nửa vòng đầu; điều này sẽ làm hỏng toàn bộ ren trong của van.

3. Đo đạc không gian thực tế: Đo khoảng cách giữa hai đầu ren trên đường ống (Length) và khoảng trống phía trên (Height) để chọn loại ty chìm hoặc ty nổi.

Checklist lắp đặt chuẩn:

• Kiểm tra bề mặt ren xem có bị móp méo hay dính dị vật không.

• Sử dụng băng tan (cao su non) hoặc keo chuyên dụng đúng chiều để đảm bảo độ kín.

• Test áp lực nước sau khi lắp để đảm bảo không có hiện tượng thấm qua cổ van.

FAQ: Giải đáp thắc mắc về kích thước van 1/2 inch

1. Kích thước 1/2 inch có phải là 12.7mm không?

Không. 12.7mm là quy đổi toán học đơn thuần. Trong kỹ thuật đường ống, 1/2 inch (DN15) có đường kính ngoài của ống thực tế vào khoảng 21.3mm.

2. Tại sao hai chiếc van cùng ghi 1/2 nhưng chiếc cao chiếc thấp?

Đó là sự khác biệt giữa van ty nổi và ty chìm, hoặc do độ dày thân van của các mức áp lực khác nhau (ví dụ van PN16 sẽ dày và cao hơn van PN10).

3. Làm sao phân biệt ren BSP và NPT trên van 1/2?

Ren NPT có độ côn rõ rệt và góc ren 60 độ, trong khi ren BSP thường là ren thẳng (hoặc côn nhẹ) với góc ren 55 độ. Bạn nên kiểm tra datasheet của hãng để chắc chắn.

4. Có cần quan tâm đến chiều cao (Height) khi mua van không?

Rất cần thiết nếu bạn lắp van trong các không gian hẹp như hộp kỹ thuật (táp lô) hoặc dưới gầm máy sản xuất.

Kết luận

Thông số 1/2 gate valve dimensions tưởng chừng nhỏ bé nhưng lại là nền tảng cho sự an toàn và ổn định của cả hệ thống cơ điện. Việc nắm rõ sự khác biệt giữa kích thước danh nghĩa (nominal size) và thực tế, cũng như các tiêu chuẩn ANSI, BS hay JIS sẽ giúp bạn tiết kiệm đáng kể thời gian và chi phí bảo trì.

Hãy luôn ưu tiên các thiết bị có đầy đủ datasheet từ nhà sản xuất để đảm bảo mọi thông số kỹ thuật đều nằm trong tầm kiểm soát. Nếu bạn đang tìm kiếm loại van cổng DN15 phù hợp nhất cho dự án của mình, đừng ngần ngại liên hệ với chuyên gia của chúng tôi.
