Van inox 60: Hướng dẫn lựa chọn và thông số kỹ thuật chuẩn chuyên gia

Mua một chiếc van inox phi 60 tưởng chừng là công việc đơn giản, nhưng thực tế đã có rất nhiều trường hợp dở khóc dở cười khi hàng về đến công trình lại lắp không vừa đường ống. Câu chuyện mua van kích thước 60mm nhưng khi lắp vào lại hụt hoặc thừa chỉ vài milimet là minh chứng cho việc hiểu sai các thông số kỹ thuật cơ bản.

Việc chọn sai loại van không chỉ gây rò rỉ, làm gián đoạn hệ thống mà còn có thể phá hỏng toàn bộ quy trình vận hành nếu vật liệu inox không tương thích với môi chất. Bài viết này sẽ giúp bạn giải mã con số "60" thần thánh, phân biệt các dòng van inox 316 DN60 cao cấp và hướng dẫn cách chọn đúng thiết bị ngay từ lần đầu tiên.

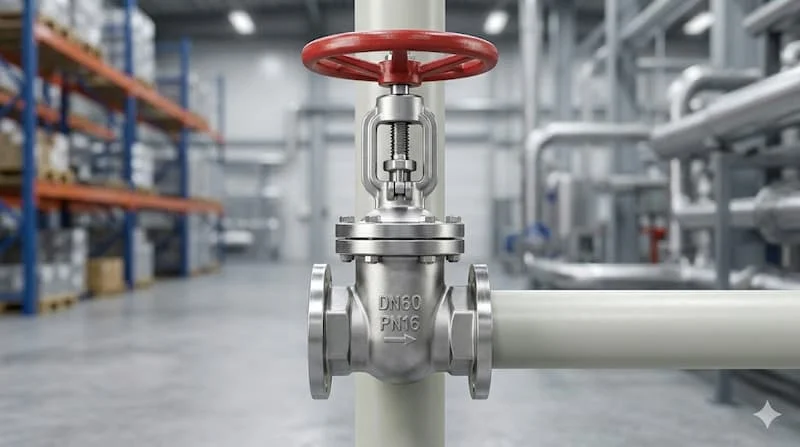

Van inox 60 là gì? Giải mã kích thước danh định

Trong ngành van công nghiệp, van inox 60 thường được hiểu là loại van có kích thước danh định (Nominal Size) là DN60, tương ứng với đường kính ống xấp xỉ 60mm. Tuy nhiên, đây là điểm dễ gây nhầm lẫn nhất đối với người mua không chuyên.

Cần phân biệt rõ hai khái niệm:

• DN (Diameter Nominal): Kích thước danh nghĩa của lòng trong ống, dùng để quy chuẩn hóa các phụ kiện đường ống.

• Phi (Ø) - Đường kính ngoài (OD): Kích thước thực tế phía ngoài của ống. Ví dụ, ống nhựa PVC Phi 60 sẽ có cách chọn van khác hoàn toàn với ống thép thực phẩm DN60.

Về chất liệu, dòng van này được chế tác từ các mác thép không gỉ phổ biến như Inox 201, 304 hoặc 316. Vai trò chính của chúng là đóng/mở hoặc điều tiết lưu lượng dòng chảy (chất lỏng, khí, hóa chất) trong hệ thống đường ống một cách chính xác và bền bỉ.

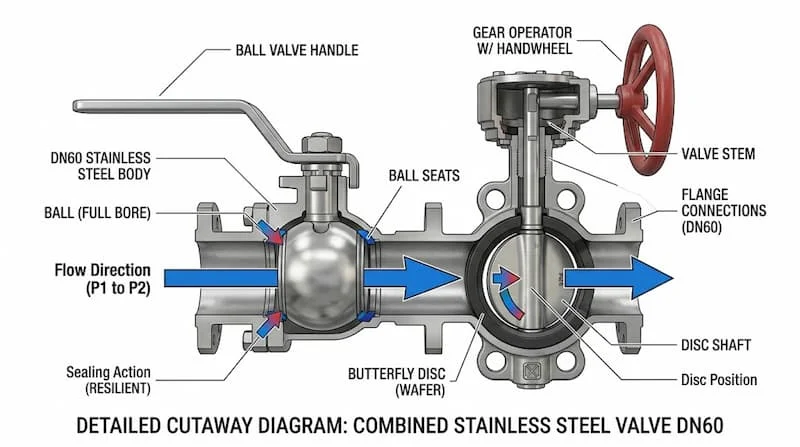

Nguyên lý hoạt động của các dòng van inox phổ biến

Tùy vào cấu tạo cơ khí mà mỗi loại van inox có cách thức vận hành riêng biệt, ảnh hưởng trực tiếp đến hiệu suất của hệ thống. Hiểu rõ nguyên lý giúp bạn tránh được việc dùng sai công năng:

• Van bi (Ball Valve): Sử dụng một quả bi có lỗ xuyên tâm. Khi xoay tay gạt 90 độ, lỗ của bi trùng với dòng chảy để mở và xoay ngang để đóng. Đây là loại đóng mở nhanh nhất và kín nhất.

• Van bướm (Butterfly Valve): Sử dụng một đĩa kim loại xoay quanh trục. Ưu điểm là thiết kế mỏng, nhẹ, tiết kiệm không gian, phù hợp cho các hệ thống có áp suất trung bình.

• Van cổng (Gate Valve): Hoạt động theo cơ chế nâng lên hạ xuống của đĩa van như một cánh cổng. Loại này thường dùng để đóng/mở hoàn toàn, không khuyến khích dùng để điều tiết vì dễ gây mài mòn đĩa van.

Insight từ chuyên gia: Đừng bao giờ chọn van cổng nếu bạn cần điều tiết lưu lượng nhỏ; thay vào đó, hãy chọn van bi hoặc van cầu để đảm bảo độ bền cho thiết bị.

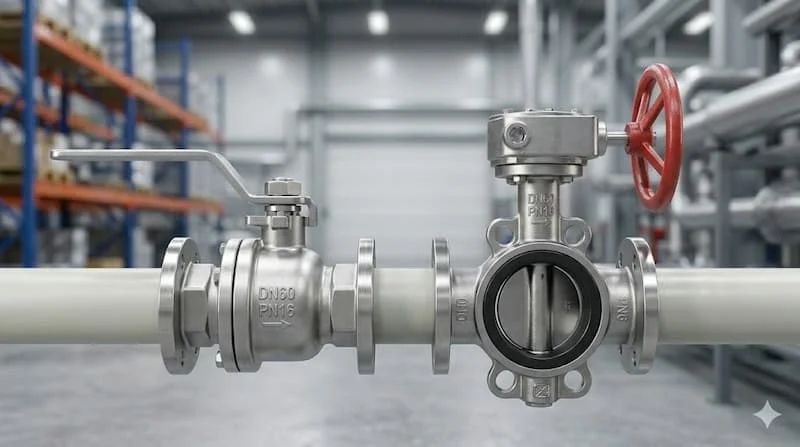

Phân tích các loại van inox phi 60 phổ biến trên thị trường

Việc lựa chọn loại van phụ thuộc vào không gian lắp đặt và tính chất dòng chảy. Dưới đây là bảng so sánh nhanh giúp bạn có cái nhìn tổng quan:

Thông số kỹ thuật quan trọng của van inox phi 60

Để một chiếc van hoạt động ổn định, bạn không thể chỉ nhìn vào con số DN60. Các thông số sau đây mới là yếu tố quyết định "tuổi thọ" của sản phẩm:

1. Tiêu chuẩn kích thước: DN60 tương đương với đường kính ngoài bao nhiêu còn tùy thuộc vào tiêu chuẩn sản xuất (ANSI, JIS, DIN hay BS).

2. Áp suất làm việc (Working Pressure): Ký hiệu là PN (ví dụ PN10, PN16, PN25). Nếu hệ thống của bạn vận hành ở 15 bar, bạn bắt buộc phải dùng van PN16 trở lên.

3. Kiểu kết nối:

   • Nối ren: Dễ lắp đặt, thường dùng cho van bi nhỏ.

   • Nối mặt bích: Chắc chắn, chịu áp tốt, dùng cho van cỡ lớn hoặc yêu cầu tháo lắp định kỳ.

   • Nối Clamp: Đặc trưng trong ngành thực phẩm và dược phẩm (vi sinh) vì tính vệ sinh cao.

Insight: Lắp sai kiểu kết nối hoặc chọn áp suất PN thấp hơn áp suất thực tế là nguyên nhân hàng đầu dẫn đến rò rỉ và nổ vỡ hệ thống ngay khi vận hành thử.

So sánh Inox 201 vs 304 vs 316: Tại sao vật liệu là then chốt?

Trong cùng một kích thước DN60, giá của một chiếc van inox 201 có thể chỉ bằng 1/3 so với van inox 316 DN60. Tại sao lại có sự chênh lệch lớn như vậy? Câu trả lời nằm ở thành phần hóa học:

• Inox 201: Chứa ít Niken, dễ bị oxi hóa và gỉ sét trong môi trường ẩm ướt hoặc ngoài trời. Chỉ nên dùng cho môi trường khô ráo, yêu cầu kỹ thuật thấp.

• Inox 304: Là dòng phổ biến nhất (chiếm 70-80% thị trường). Nó có khả năng chống ăn mòn tốt, bền trong môi trường nước sạch và đa số các ứng dụng dân dụng.

• Inox 316: Được bổ sung nguyên tố Molybdenum (Mo), giúp kháng lại sự ăn mòn của Clorua (nước biển) và các axit đậm đặc. Đây là lựa chọn bắt buộc cho các nhà máy hóa chất hoặc đóng tàu.

Việc chọn "nhầm" Inox 201 cho hệ thống nước mặn sẽ khiến van bị thủng thân chỉ sau vài tháng sử dụng, gây thiệt hại kinh tế nặng nề hơn nhiều so với việc đầu tư Inox 316 ngay từ đầu.

Ứng dụng thực tế và những sai lầm thường gặp

Van inox phi 60 là mắt xích không thể thiếu trong:

• Dây chuyền sản xuất thực phẩm, bia rượu, sữa (yêu cầu an toàn vệ sinh).

• Hệ thống xử lý nước thải chứa hóa chất ăn mòn.

• Hệ thống hơi nóng (steam) và khí nén trong các nhà máy dệt may, bao bì.

Sai lầm thường gặp:

Phần lớn khách hàng thường nhầm lẫn giữa DN60 và Phi 60. Thực tế, ống Phi 60 (nhựa) thường dùng van DN50 (2"), trong khi DN60 lại tương đương với ống 2.1/2". Ngoài ra, việc dùng van Inox 304 cho môi trường axit nồng độ cao cũng là một lỗi phổ biến khiến van nhanh chóng bị "ăn mòn từ bên trong".

Hướng dẫn cách chọn van inox phi 60 đúng chuẩn (Step-by-Step)

Để tránh lãng phí thời gian và tiền bạc, hãy thực hiện theo checklist 5 bước sau:

1. Xác định môi chất: Bạn dẫn nước sạch, khí nén hay hóa chất axit? (Quyết định chọn Inox 304 hay 316).

2. Xác định chức năng: Bạn cần đóng mở nhanh (chọn van bi) hay cần tiết kiệm diện tích (chọn van bướm)?

3. Đo đạc kích thước thực tế: Hãy dùng thước kẹp đo đường kính ngoài của ống và đối chiếu với bảng tiêu chuẩn DN.

4. Kiểm tra áp suất và nhiệt độ: Đảm bảo thông số PN và giới hạn nhiệt độ của van cao hơn thực tế vận hành khoảng 10-20%.

5. Xác định kiểu kết nối: Hệ thống hiện tại đang chờ sẵn ren hay mặt bích? Nếu là mặt bích, cần biết chính xác tiêu chuẩn (JIS 10K, BS PN16...) để các lỗ bu lông khớp nhau.

Checklist trước khi xuống tiền:

• Đã xác nhận đúng kích thước DN60 cho đường ống chưa?

• Áp suất hệ thống có vượt quá mức PN của van không?

• Môi trường có cần chống ăn mòn đặc biệt (Inox 316) không?

• Kiểu kết nối ren hay bích có khớp với hệ thống hiện tại?

Giải đáp thắc mắc thường gặp (FAQ)

1. Van inox 60 là DN hay phi?

Thông thường, người bán sẽ hiểu là DN60 (Kích thước danh định). Tuy nhiên, bạn cần cung cấp số Phi (mm) chính xác của đường ống để người bán tư vấn loại van phù hợp nhất.

2. DN60 tương đương bao nhiêu mm đường kính ngoài?

Theo tiêu chuẩn thông thường, DN60 (hoặc kích thước 2.1/2") sẽ có đường kính ngoài ống xấp xỉ 73-76mm tùy theo tiêu chuẩn (ASTM hay ISO).

3. Nên chọn inox 304 hay 316 cho hệ thống nước thải?

Với nước thải sinh hoạt bình thường, Inox 304 là đủ. Tuy nhiên, nếu nước thải công nghiệp có lẫn hóa chất, dung môi, bạn nên ưu tiên van inox 316 DN60 để đảm bảo độ bền lâu dài.

4. Tại sao van bi inox 60 lại đắt hơn van bướm?

Van bi có cấu tạo đúc đặc hơn, chịu được áp suất cao hơn và kín hơn ở cả hai chiều. Van bướm dùng ít vật liệu hơn nên có giá thành cạnh tranh hơn.

Kết luận

Lựa chọn van inox p60 không chỉ đơn thuần là mua một linh kiện có kích thước vừa vặn. Đó là sự tính toán kỹ lưỡng về vật liệu (Inox 304/316), khả năng chịu áp (PN) và mục đích sử dụng. Một sự sai lệch nhỏ trong khâu chọn lựa có thể dẫn đến hậu quả rò rỉ, hỏng hóc thiết bị và tốn kém chi phí bảo trì gấp nhiều lần.

Nếu bạn còn băn khoăn về thông số kỹ thuật hoặc cần tư vấn giải pháp tối ưu cho hệ thống của mình, đừng ngần ngại liên hệ với các chuyên gia kỹ thuật.
