Van Mặt Bích: Giải Pháp Kết Nối Tối Ưu Cho Hệ Thống Đường Ống Áp Lực Cao

Trong quá trình thi công và vận hành các hệ thống đường ống công nghiệp, không hiếm gặp tình trạng rò rỉ lưu chất ngay tại các điểm nối sau khi hệ thống vừa đi vào hoạt động. Đáng chú ý, nguyên nhân thường không nằm ở chất lượng phôi đúc hay thương hiệu van, mà bắt nguồn từ việc lựa chọn sai kiểu kết nối. Việc cố gắng sử dụng van ren cho các đường ống lớn hoặc hệ thống có rung động mạnh là sai lầm điển hình dẫn đến hỏng hóc.

Thay vì một liên kết ren dễ bị trượt hoặc biến dạng dưới áp suất, Flanged Valvemang đến sự ổn định tuyệt đối nhờ cơ chế siết bu lông đa điểm. Thực tế chứng minh, nếu không nắm vững tiêu chuẩn kết nối mặt bích, kỹ sư có thể phải đối mặt với việc tháo dỡ toàn bộ cụm thiết bị để thay thế từ đầu, gây lãng phí hàng trăm triệu đồng chi phí nhân công và vật tư.

“Chỉ cần sai kiểu kết nối, cả hệ thống có thể phải tháo lắp lại từ đầu.” Hãy cùng phân tích sâu về dòng van này để đảm bảo hệ thống của bạn luôn kín khít và đạt hiệu suất vận hành cao nhất.

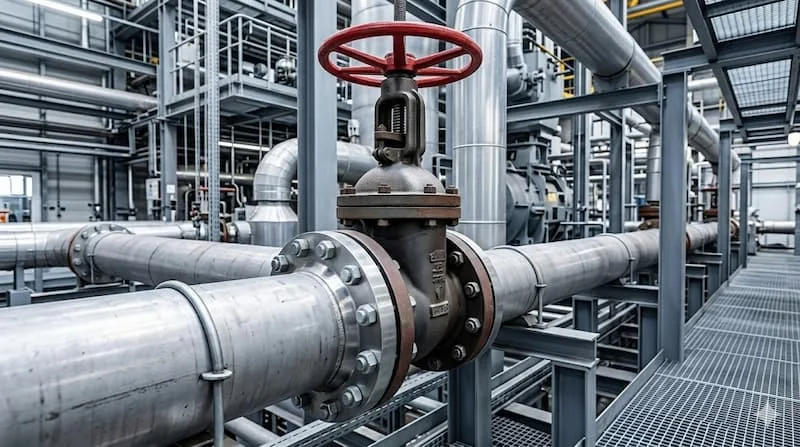

Van mặt bích là gì?

Van mặt bích (Flanged Valve) là dòng van công nghiệp được thiết kế với hai đầu kết nối dạng đĩa phẳng có lỗ bu lông. Kiểu kết nối này cho phép gắn chặt thân van vào mặt bích của đường ống thông qua hệ thống bu lông và đai ốc, tạo thành một liên kết cơ khí vô cùng chắc chắn, có khả năng chịu áp lực và chống rung động vượt trội.

Về mặt kỹ thuật, "mặt bích" không đại diện cho một cơ chế đóng mở riêng biệt mà thực chất là kiểu kết nối. Điều này có nghĩa là chúng ta có thể bắt gặp kiểu mặt bích trên hầu hết các dòng van phổ biến hiện nay như van cổng, van bi, van bướm hay van một chiều. Đặc biệt, van inox mặt bích là lựa chọn hàng đầu trong các môi trường yêu cầu sự sạch sẽ và chống ăn mòn hóa học cao.

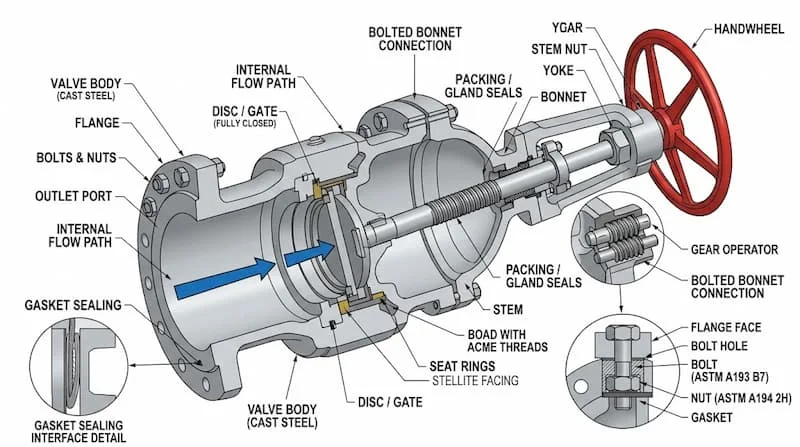

Nguyên lý hoạt động của Flanged Valve

Mặc dù có nhiều loại khác nhau về cơ chế cắt dòng (đĩa nâng, bi xoay hay cánh bướm), nhưng tất cả các loại van kết nối bích đều hoạt động dựa trên nguyên tắc chung về làm kín:

1. Cơ chế điều khiển: Đĩa van hoặc bộ phận đóng mở di chuyển bên trong thân van để chặn hoặc cho phép dòng chảy đi qua.

2. Liên kết cơ khí: Mặt bích của van và mặt bích của đường ống được ép chặt vào nhau bằng lực siết của các bu lông phân bổ đều quanh chu vi đĩa bích.

3. Làm kín bằng gioăng (Gasket): Giữa hai bề mặt bích luôn có một lớp gioăng đệm (cao su, PTFE hoặc chì). Khi siết bu lông, gioăng bị nén lại, lấp đầy các khe hở nhỏ nhất để chống rò rỉ tuyệt đối.

Bản chất: Flanged Valve là sự kết hợp giữa khả năng điều tiết dòng chảy chính xác và cơ chế kết nối cơ khí ổn định nhất trong ngành đường ống.

Phân tích chuyên sâu: Phân loại và Thông số kỹ thuật

Việc lựa chọn Flanged Valve không đơn giản là chọn kích thước đường ống. Để lắp đặt thành công, bạn cần am hiểu về các tiêu chuẩn kỹ thuật đi kèm.

Phân loại Flanged Valve phổ biến

Dựa trên cấu tạo và mục đích sử dụng, chúng ta có thể chia thành các nhóm chính:

• Theo loại van:

  • Van cổng mặt bích (Gate Valve): Chuyên dùng cho đóng/mở hoàn toàn, ít tổn thất áp suất.

  • Van bi mặt bích (Ball Valve): Đóng mở nhanh, chịu áp lực tốt, độ kín cao.

  • Van bướm mặt bích (Butterfly Valve): Thiết kế gọn nhẹ, phù hợp cho đường ống kích thước lớn.

• Theo tiêu chuẩn kết nối (Cực kỳ quan trọng):

  • JIS (Japanese Industrial Standards): Tiêu chuẩn Nhật Bản (JIS 10K, 20K).

  • DIN (Deutsches Institut für Normung): Tiêu chuẩn Đức (PN10, PN16).

  • ANSI (American National Standards Institute): Tiêu chuẩn Mỹ (Class 150, 300).

• Theo vật liệu:

  • Gang: Dùng cho nước sạch, PCCC, giá thành tối ưu.

  • Thép đúc: Chịu áp lực cực cao và nhiệt độ lớn trong ngành dầu khí.

  • Van inox mặt bích: Kháng hóa chất, dùng trong thực phẩm và hóa chất.

Insight: Bạn không thể lắp một chiếc van tiêu chuẩn JIS vào đường ống tiêu chuẩn DIN dù cả hai đều có cùng kích thước DN100, vì khoảng cách các lỗ bu lông là hoàn toàn khác nhau.

Thông số kỹ thuật cần quan tâm

Khi đặt mua hoặc thiết kế hệ thống, hãy luôn kiểm tra 5 thông số sau:

1. DN (Nominal Diameter): Đường kính danh nghĩa của van (DN50, DN100...).

2. PN (Nominal Pressure): Áp suất làm việc định mức (PN10, PN16, PN25).

3. Tiêu chuẩn mặt bích: Xác định hệ lỗ bu lông để lắp vừa khớp với đường ống hiện có.

4. Nhiệt độ: Ảnh hưởng đến việc lựa chọn vật liệu gioăng làm kín.

5. Vật liệu thân van: Quyết định độ bền trong môi trường lưu chất (axit, kiềm hay nước sạch).

So sánh Flanged Valve vs van ren

Giải thích: Nhờ việc siết bu lông theo chu vi, lực nén được phân bổ đồng đều lên bề mặt gioăng. Điều này giúp Flanged Valve chịu được sự giãn nở nhiệt và rung động của máy bơm tốt hơn nhiều so với kết nối ren.

Ứng dụng thực tế và những sai lầm thường gặp

Khi nào cần dùng Flanged Valve?

Flanged Valve là lựa chọn "mặc định" trong các trường hợp:

• Hệ thống cấp thoát nước đô thị, nhà máy xử lý nước thải.

• Đường ống PCCC cho các tòa nhà cao tầng và khu công nghiệp.

• Nhà máy sản xuất thực phẩm, dược phẩm (ưu tiên van inox mặt bích).

• Hệ thống lò hơi, khí nén áp lực cao.

Sai lầm thường gặp trong thực tế

Phần lớn các sự cố lắp đặt phát sinh từ:

• Nhầm lẫn tiêu chuẩn: Đây là lỗi phổ biến nhất. Việc mua nhầm van tiêu chuẩn ANSI trong khi đường ống chờ theo chuẩn JIS khiến công trình bị đình trệ.

• Bỏ qua thông số PN: Lắp van PN10 vào hệ thống có áp suất đỉnh PN16 dẫn đến biến dạng đĩa van hoặc nổ mặt bích.

• Sử dụng van ren thay thế: Cố tình dùng van ren cho đường ống lớn (qua các đầu nối chuyển đổi) để tiết kiệm chi phí, dẫn đến điểm nối yếu và dễ nứt vỡ.

• Kỹ thuật siết bu lông: Siết vòng tròn thay vì siết chéo, khiến gioăng bị lệch và gây rò rỉ cục bộ.

Hướng dẫn Checklist chọn van mặt bích chuẩn

Để tránh những rủi ro kỹ thuật, kỹ sư cần tuân thủ quy trình kiểm tra sau:

1. Xác định DN: Kích thước van phải đồng bộ với kích thước đường ống.

2. Xác định áp suất PN: Đảm bảo PN của van bằng hoặc lớn hơn áp suất làm việc tối đa của hệ thống.

3. Kiểm tra tiêu chuẩn bích: Quan sát các thiết bị đi kèm (máy bơm, van khác) đang dùng chuẩn gì (JIS, DIN hay ANSI).

4. Lựa chọn vật liệu: Inox cho hóa chất, gang cho nước sạch, thép cho nhiệt độ cao.

5. Chọn loại van: Van cổng cho dòng chảy thẳng, van bi cho đóng ngắt nhanh.

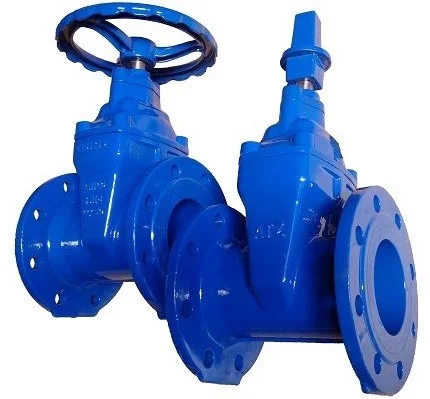

Lưu ý quan trọng khi lắp đặt

• Siết bu lông hình sao: Luôn siết bu lông theo cặp đối xứng (hình ngôi sao) để đảm bảo mặt bích được ép phẳng đều.

• Dùng gioăng phù hợp: Gioăng cao su EPDM cho nước, gioăng PTFE cho hóa chất.

• Vệ sinh bề mặt bích: Đảm bảo bề mặt bích sạch sẽ, không có gờ xước trước khi đặt gioăng vào.

Câu hỏi thường gặp (FAQ)

1. Van mặt bích có chịu được áp suất cao không?

Có, đây là kiểu kết nối chịu áp lực tốt nhất hiện nay. Với vật liệu thép hoặc inox, Flanged Valve có thể chịu áp suất lên đến hàng trăm Bar.

2. Làm sao để phân biệt mặt bích JIS và DIN bằng mắt thường?

Rất khó nếu chỉ nhìn lướt qua. Tuy nhiên, bạn có thể dựa vào thông tin dập nổi trên thân van hoặc dùng thước cặp đo khoảng cách tâm các lỗ bu lông và đối chiếu với bảng tiêu chuẩn kỹ thuật.

3. Có thể lắp lẫn các tiêu chuẩn mặt bích với nhau không?

Tuyệt đối không. Mỗi tiêu chuẩn có đường kính vòng tròn lỗ bu lông và số lượng bu lông khác nhau. Việc khoan thêm lỗ trên mặt bích để lắp lẫn sẽ làm giảm khả năng chịu lực và gây nguy hiểm cho hệ thống.

4. Tại sao van inox mặt bích lại đắt hơn van gang?

Vì vật liệu inox 304/316 có khả năng chống oxy hóa, chịu được axit và có độ bền cơ học cao hơn hẳn gang. Đây là chi phí xứng đáng cho những hệ thống yêu cầu tuổi thọ dài lâu.

Kết luận

Flanged Valve đóng vai trò là "chốt chặn" an toàn và bền bỉ trong mọi hệ thống đường ống công nghiệp. Việc hiểu rõ sự khác biệt giữa các tiêu chuẩn kết nối và thông số áp suất không chỉ giúp bạn tránh được những lỗi lắp đặt ngớ ngẩn mà còn đảm bảo hệ thống vận hành liên tục, không rò rỉ.

Trong kỹ thuật, sự chính xác về thông số luôn quan trọng hơn giá thành. Hãy luôn bắt đầu từ bản vẽ kỹ thuật và tiêu chuẩn bích để chọn được thiết bị phù hợp nhất.
