Van Cổng Ty Nổi DN100: Giải Pháp Kiểm Soát Dòng Chảy Chuyên Nghiệp

Trong vận hành hệ thống cấp nước công nghiệp, đặc biệt là các đường ống có kích thước DN100 (tương đương phi 114mm), sự ổn định và khả năng kiểm soát là yếu tố sống còn. Thực tế tại nhiều nhà máy, kỹ thuật viên thường xuyên đối mặt với tình trạng van vận hành cực kỳ nặng nề, rò rỉ tại cổ trục hoặc nghiêm trọng hơn là không thể xác định được van đang đóng hay mở nếu chỉ nhìn từ bên ngoài.

Vấn đề cốt lõi thường nằm ở việc chọn sai chủng loại giữa van ty chìm và van ty nổi, hoặc không nắm rõ cấu tạo cơ khí để có chế độ bảo trì phù hợp. Việc lắp đặt một chiếc van không tương thích với áp suất hệ thống không chỉ gây thất thoát tài nguyên mà còn tiềm ẩn nguy cơ vỡ đường ống, đình trệ sản xuất. Van cổng ty nổi ra đời như một giải pháp tiêu chuẩn để giải quyết triệt để những bất cập này, mang lại sự minh bạch và an toàn tuyệt đối trong vận hành.

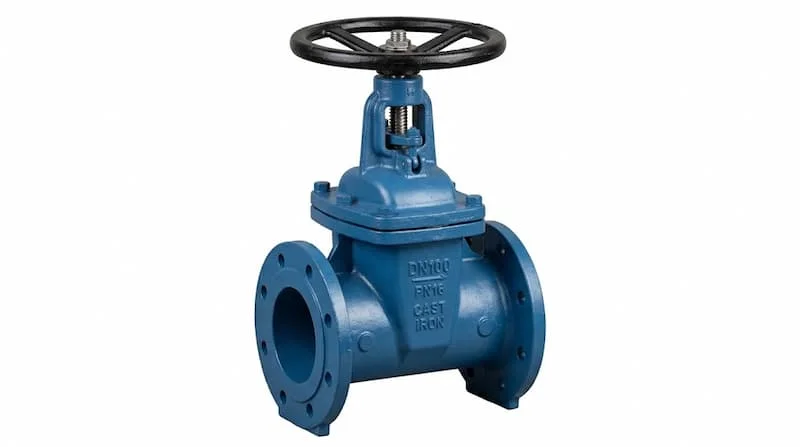

Van cổng ty nổi DN100 là gì?

Theo định nghĩa kỹ thuật, van cổng ty nổi DN 100 là loại thiết bị đóng ngắt dòng chảy có trục ty (stem) thiết kế lộ ra ngoài và di chuyển tịnh tiến lên xuống cùng với đĩa van. Kích thước danh nghĩa DN100 (~114mm) là thông số phổ biến trong các hệ thống cấp thoát nước đô thị và phòng cháy chữa cháy (PCCC).

Đặc điểm nhận dạng trực quan nhất của dòng van này chính là phần trục ren. Khi bạn xoay tay quay theo chiều mở, trục van sẽ trồi cao hẳn lên trên vô lăng. Điều này cho phép người vận hành quan sát trạng thái của hệ thống từ xa mà không cần kiểm tra trực tiếp. Bên cạnh đó, nhờ thiết kế ty van không tiếp xúc hoàn toàn với lưu chất khi mở, độ bền của bộ phận truyền động thường cao hơn so với các dòng van ty chìm.

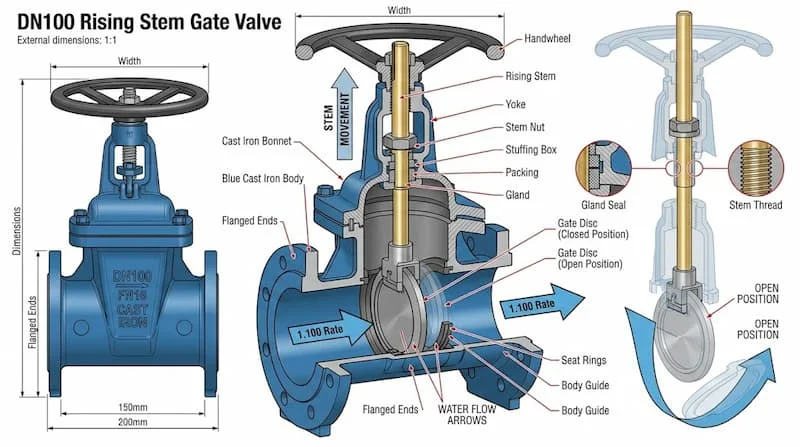

Nguyên lý hoạt động của van cổng ty nổi

Về bản chất, van cổng ty nổi DN 100 hoạt động dựa trên cơ chế chuyển động tịnh tiến của đĩa van thông qua hệ thống trục ren truyền lực.

• Quy trình mở: Khi tác động lực xoay vào tay quay (vô lăng), trục ty van sẽ xoay trong đai ốc cố định. Do cơ chế ren, ty van sẽ kéo đĩa van nâng lên theo phương thẳng đứng. Lúc này, ty van lộ ra ngoài càng cao đồng nghĩa với việc cửa van càng mở rộng.

• Quy trình đóng: Xoay tay quay ngược lại, trục ty hạ xuống, đẩy đĩa van chặn đứng hoàn toàn lòng ống. Khi đóng khít, phần ty van sẽ nằm ở vị trí thấp nhất.

Cần lưu ý rằng, đây là dòng van thiết kế cho mục đích đóng/mở hoàn toàn (ON/OFF). Đĩa van di chuyển vuông góc với dòng chảy, do đó nếu dùng để điều tiết (mở một nửa), áp lực dòng nước sẽ gây rung lắc mạnh và nhanh chóng làm mòn đĩa van, dẫn đến tình trạng không thể đóng kín sau này.

Phân loại van cổng ty nổi DN 100 chuyên sâu

Tùy vào môi trường lưu chất và tiêu chuẩn kỹ thuật của hệ thống, van cổng ty nổi DN 100 được chia thành các phân khúc chính sau:

Phân loại theo vật liệu thân van

• Thân Gang (Cast Iron/Ductile Iron): Là dòng phổ biến nhất nhờ giá thành tối ưu, khả năng chịu lực tốt, thường dùng cho nước sạch, PCCC và thoát nước thải đã qua xử lý.

• Thân Inox (304/316): Chuyên dụng cho môi trường có tính ăn mòn cao, hóa chất hoặc thực phẩm. Độ bóng cao và khả năng chống oxy hóa tuyệt vời giúp van có tuổi thọ rất dài.

• Thân Thép (Cast Steel): Thường dùng trong các hệ thống hơi nóng hoặc dầu khí, nơi yêu cầu khả năng chịu nhiệt độ và áp suất cực cao mà gang không đáp ứng được.

Phân loại theo tiêu chuẩn mặt bích

DN100 là kích thước ống, nhưng kiểu kết nối mặt bích phải tương thích với tiêu chuẩn hiện có của hệ thống để tránh tình trạng "lệch lỗ bu lông":

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến là JIS 10K, JIS 20K.

• Tiêu chuẩn DIN (Đức): Thường gặp PN10, PN16.

• Tiêu chuẩn BS (Anh): Các dòng BS 4504, BS 5163.

Thông số kỹ thuật cần biết khi lựa chọn

Việc chỉ dựa vào kích thước DN100 là chưa đủ. Để đảm bảo hệ thống vận hành an toàn, bạn cần phân tích các thông số sau:

1. Áp suất làm việc (Pressure Rating): Phổ biến nhất là PN10/PN16. Chọn van có áp suất thấp hơn áp suất thực tế của bơm sẽ dẫn đến nguy cơ nứt vỡ thân van.

2. Nhiệt độ làm việc: Van gang thường chịu được < 120°C, trong khi van thép hoặc inox có thể chịu mức nhiệt cao hơn nhiều.

3. Vật liệu đĩa van: Thường là gang bọc cao su (đối với nước sạch) hoặc đĩa inox (đối với hóa chất) để đảm bảo độ kín khít.

Giải thích chuyên sâu: Kích thước DN100 quyết định lưu lượng nước đi qua (khoảng 60-80 m³/h ở vận tốc dòng chảy tiêu chuẩn). Nếu hệ thống của bạn yêu cầu lưu lượng lớn hơn nhưng bạn vẫn dùng DN100, áp suất sẽ tăng vọt gây hại cho máy bơm.

So sánh van cổng ty nổi và van cổng ty chìm

Kết luận: Van ty nổi là ưu tiên số một cho các vị trí cần kiểm soát trực quan như trạm bơm, nhà máy hóa chất hoặc các hệ thống yêu cầu độ an toàn cao.

Tại sao nên chọn van cổng ty nổi DN 100 cho hệ thống?

• Kiểm soát trực quan tuyệt đối: Giúp người quản lý vận hành phát hiện ngay lập tức tình trạng van đang đóng hay mở, tránh các sai sót nguy hiểm trong quá trình điều phối dòng chảy.

• Độ bền cơ khí vượt trội: Phần ren của trục van nằm ngoài thân, không bị tác động bởi hóa chất hay rác thải trong dòng nước, giúp hạn chế tình trạng kẹt van hay đứt ty.

• Dễ dàng bảo trì: Bạn có thể tra dầu mỡ trực tiếp vào trục ren mà không cần tháo rời van hay dừng hệ thống.

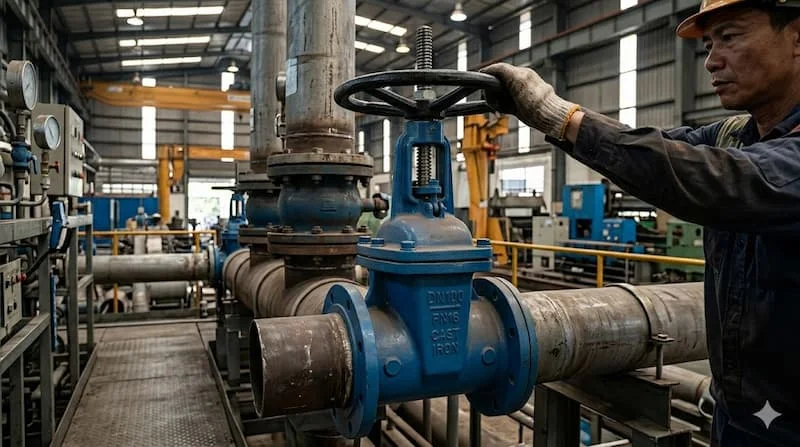

Ứng dụng thực tế của van ty nổi DN100

Dòng van này được ứng dụng rộng rãi trong các lĩnh vực trọng yếu:

• Hệ thống PCCC: Đây là quy định bắt buộc ở nhiều hạng mục vì tính chất cần biết trạng thái mở của nguồn nước cứu hỏa ngay lập tức.

• Xử lý nước thải & Cấp nước đô thị: Đảm bảo khả năng đóng ngắt linh hoạt cho các trục đường ống chính.

• Nhà máy công nghiệp: Dùng trong hệ thống HVAC, lò hơi và truyền tải chất lỏng.

Sai lầm thường gặp dẫn đến hậu quả nghiêm trọng

Nhiều đơn vị thường chọn sai tiêu chuẩn mặt bích (ví dụ hệ thống dùng tiêu chuẩn JIS nhưng lại mua van BS), dẫn đến việc phải dùng thêm bộ chuyển đổi gây tốn kém và không chắc chắn. Ngoài ra, việc không kiểm tra áp suất PN khiến van bị rò rỉ ngay sau khi đưa vào vận hành. Hậu quả là chi phí sửa chữa và thời gian dừng máy thường cao gấp nhiều lần giá trị chiếc van.

Checklist chọn mua và hướng dẫn lắp đặt đúng chuẩn

Cách chọn van đúng chuẩn

• Xác định môi trường: Nước sạch, nước thải hay hóa chất?

• Chọn vật liệu: Gang (kinh tế), Inox (bền bỉ), Thép (nhiệt độ).

• Đối chiếu áp suất: PN10, PN16 hay PN25?

• Kiểm tra chuẩn mặt bích của đường ống hiện tại.

• Thương hiệu uy tín: Chọn các hãng có đầy đủ chứng chỉ CO/CQ.

Hướng dẫn lắp đặt

1. Làm sạch đường ống: Loại bỏ rác, cát đá bên trong ống trước khi lắp van.

2. Đặt gioăng đệm: Sử dụng gioăng cao su hoặc PTFE giữa hai mặt bích để đảm bảo độ kín.

3. Siết bu lông đối xứng: Không siết quá chặt một bên, hãy siết đều các ốc theo hình sao để mặt bích áp chặt đồng đều.

4. Bảo trì: Tra mỡ định kỳ 3-6 tháng/lần vào phần trục ren lộ ra ngoài.

Câu hỏi thường gặp (FAQ)

1. Van cổng ty nổi DN100 có dùng cho nước nóng được không?

Hoàn toàn được nếu bạn chọn vật liệu thân thép hoặc inox và gioăng chịu nhiệt. Đối với thân gang, giới hạn nhiệt độ thường dưới 120°C.

2. Tôi có thể dùng van này để tiết lưu (chỉnh nước to/nhỏ) không?

Không. Van cổng chỉ thiết kế để đóng hoặc mở hoàn toàn. Việc dùng để điều tiết sẽ làm hỏng đĩa van và gây rung lắc hệ thống.

3. Tuổi thọ của van thường kéo dài bao lâu?

Trong môi trường nước sạch và được bảo trì đúng cách, van có thể hoạt động ổn định từ 5 đến 10 năm.

4. Giá van DN100 bao nhiêu?

Giá thành phụ thuộc vào vật liệu và xuất xứ. Van gang xuất xứ Trung Quốc/Việt Nam sẽ rẻ hơn so với các dòng xuất xứ Hàn Quốc, Nhật Bản hay Châu Âu.

Kết luận

Van cổng ty nổi DN 100 không chỉ là một thiết bị ngành nước thông thường mà là "mắt xích" quan trọng đảm bảo sự minh bạch và an toàn cho toàn hệ thống. Với khả năng nhận biết trạng thái đóng/mở trực quan và độ bền vượt trội, đây là sự đầu tư thông minh cho mọi công trình công nghiệp và dân dụng.

Đừng để hệ thống của bạn gặp rủi ro chỉ vì một lựa chọn sai lầm về thiết bị khóa nước. Việc chọn đúng chuẩn loại và thông số kỹ thuật ngay từ đầu sẽ giúp bạn tiết kiệm hàng chục triệu đồng chi phí sửa chữa và vận hành sau này.
