Blind Flange 8 Inch: Giải Pháp Bịt Kín Đường Ống Chuyên Dụng Cho Hệ Thống Công Nghiệp

Trong thiết kế và vận hành các hệ thống đường ống công nghiệp như dầu khí, hóa chất hay xử lý nước thải, chúng ta thường xuyên đối mặt với nhu cầu đóng tạm thời hoặc vĩnh viễn các đầu ống. Tại những vị trí cuối đường dây, các điểm chờ mở rộng hoặc các phân đoạn cần cô lập để bảo trì, yêu cầu đặt ra là phải đảm bảo độ kín tuyệt đối dưới áp lực lớn. Tuy nhiên, nếu sử dụng phương pháp hàn bịt nắp ống, việc tháo dỡ sau này sẽ cực kỳ khó khăn, tốn kém và có thể làm hư hỏng kết cấu ống. Ngược lại, nếu sử dụng sai loại phụ kiện không tương thích với áp suất, nguy cơ rò rỉ và cháy nổ là điều khó tránh khỏi.

Để giải quyết triệt để bài toán này, blind flange 8 (mặt bích mù 8 inch) chính là giải pháp kỹ thuật tối ưu. Thiết bị này không chỉ đóng vai trò như một nắp chặn chịu lực cao mà còn mang lại tính linh hoạt tuyệt vời: vừa đảm bảo an toàn như một mối hàn, vừa cho phép tháo lắp nhanh chóng bằng hệ thống bulong. Với đường kính phổ thông 8 inch, đây là lựa chọn hàng đầu cho các hệ thống ống dẫn tầm trung trong mọi nhà máy.

Blind flange 8 là gì? Khái niệm và nguyên lý vận hành

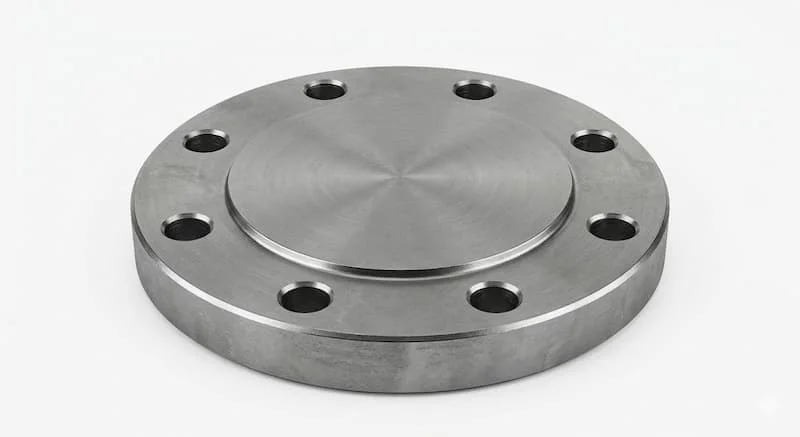

Blind flange 8 là một loại phụ kiện cơ khí có dạng hình tròn, đường kính danh nghĩa 8 inch (tương đương DN200). Đặc điểm nhận dạng rõ rệt nhất của nó so với các loại mặt bích khác là không có lỗ ở tâm. Toàn bộ bề mặt bích là một tấm kim loại đặc, phẳng hoặc có gờ, được thiết kế để chặn đứng dòng chảy hoàn toàn tại vị trí lắp đặt.

Cấu tạo và cơ chế làm kín

Về mặt kỹ thuật, bích mù 8 inch hoạt động dựa trên cơ chế nén chặt giữa hai bề mặt kim loại thông qua vật liệu đệm (gioăng/gasket).

• Hệ thống kết nối: Bao gồm các lỗ bulong được khoan chính xác dọc theo chu vi mặt bích. Số lượng và kích thước lỗ này phụ thuộc hoàn toàn vào tiêu chuẩn chế tạo (như bích mù ANSI, DIN hay JIS).

• Nguyên lý hoạt động: Khi lắp đặt, mặt bích mù 8 inch được đặt đối diện với một mặt bích rỗng (có dòng chảy) ở đầu ống. Một vòng gioăng làm kín được đặt ở giữa, sau đó hệ thống bulong sẽ được siết chặt. Lực ép từ bulong giúp gioăng điền đầy vào các khoảng hở li ti, tạo ra một vách ngăn kín tuyệt đối, chịu được áp suất cao từ bên trong đường ống.

Khác với các nắp bịt dạng ren hay hàn, mặt bích mù cho phép kỹ sư truy cập vào bên trong đường ống chỉ bằng cách tháo bulong, cực kỳ tiện lợi cho công tác kiểm tra định kỳ hoặc vệ sinh hệ thống.

Phân loại mặt bích mù 8 inch phổ biến hiện nay

Việc lựa chọn đúng phân loại mặt bích mù 8 inch không chỉ ảnh hưởng đến chi phí mà còn quyết định tính sống còn của hệ thống an toàn. Các chuyên gia thường phân loại dựa trên ba tiêu chí cốt lõi:

1. Theo tiêu chuẩn kỹ thuật (Standards)

Đây là yếu tố quan trọng nhất để đảm bảo tính lắp lẫn.

• ANSI / ASME (Mỹ): Thường dùng trong ngành dầu khí, hóa chất với các tiêu chuẩn như ASME B16.5.

• DIN (Đức/Châu Âu): Phổ biến trong các hệ thống cấp thoát nước và thực phẩm.

• JIS (Nhật Bản): Thường thấy trong các thiết bị nhập khẩu từ Nhật hoặc các hệ thống dân dụng cao cấp.

2. Theo vật liệu chế tạo

Vật liệu phải tương thích với môi chất đi trong ống:

• Thép carbon (A105, Q235): Chịu áp lực tốt, giá thành rẻ, thường dùng cho dầu, khí, nước sạch.

• Inox 304 / 316: Khả năng chống ăn mòn tuyệt vời, dành cho hóa chất, axit hoặc thực phẩm sạch.

• Nhựa PVC / UPVC: Dùng cho các hệ thống nước có áp lực thấp hoặc môi trường có tính ăn mòn hóa học nhưng nhiệt độ không quá cao.

3. Theo cấp áp lực (Class/PN)

Với bích mù ANSI, người ta chia thành các Class như 150, 300, 600... Đối với tiêu chuẩn Châu Âu, ký hiệu là PN (PN10, PN16, PN25...). Lựa chọn sai cấp áp suất (ví dụ dùng bích Class 150 cho hệ thống Class 300) có thể dẫn đến hiện tượng biến dạng mặt bích hoặc văng bulong dưới áp lực cao.

Thông số kỹ thuật chi tiết của mặt bích mù 8 inch

Để đặt hàng hoặc thiết kế chính xác, bạn cần nắm vững các thông số hình học của mặt bích mù 8 inch. Dưới đây là các thông số chuẩn cho dòng bích mù 8 inch phổ biến:

• Đường kính danh nghĩa (Nominal Size): 8 inch, tương đương với DN200 hoặc phi 219mm.

• Đường kính ngoài (Outside Diameter - OD): Khoảng 343mm (đối với Class 150 ANSI).

• Độ dày mặt bích (Thickness): Đây là thông số quan trọng để chịu áp suất. Bích càng dày thì khả năng chịu lực càng cao. Với Class 150, độ dày thường rơi vào khoảng 28.6mm.

• Số lượng lỗ bulong: Thường là 8 lỗ đối với chuẩn JIS 10K hoặc 12 lỗ đối với chuẩn Class 300 ANSI.

• Đường kính lỗ bulong: Phổ biến là 22mm - 25mm.

Insight chuyên gia: Một sai lầm kinh điển của người thu mua là chỉ báo "cần bích mù 8 inch" mà không kèm theo Class hay tiêu chuẩn. Điều này dẫn đến việc mua nhầm thiết bị không thể lắp vừa vào hệ thống hiện có, gây lãng phí thời gian và đình trệ sản xuất.

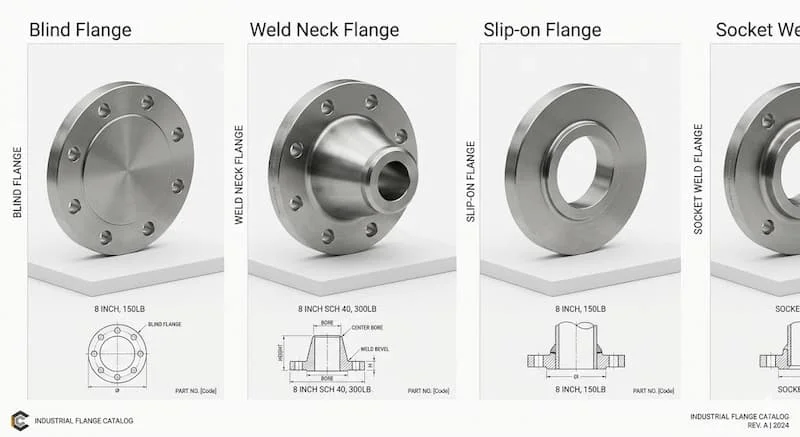

So sánh mặt bích mù 8 inch với các loại mặt bích khác

Tại sao tại các điểm cuối hoặc điểm chờ, người ta lại chỉ định dùng mặt bích mù thay vì các loại bích khác? Hãy cùng nhìn vào bảng so sánh dưới đây:

Mặt bích mù là thiết bị duy nhất trong gia đình mặt bích không dùng để dẫn dòng chảy mà dùng để chặn dòng chảy. Nó là một rào cản vật lý vững chắc, giúp hệ thống có thể hoạt động ổn định ở một phía trong khi phía còn lại đang được tháo rời hoặc sửa chữa.

Tại sao hệ thống của bạn bắt buộc cần dùng mặt bích mù 8 inch?

Việc sử dụng mặt bích mù 8 inch không đơn thuần là một lựa chọn phụ kiện, mà là một yêu cầu về an toàn và vận hành:

1. Tính linh hoạt cao: Trong giai đoạn thử nghiệm hệ thống (test áp), bích mù được lắp vào để cô lập từng đoạn ống. Sau khi hoàn tất, nó có thể được tháo ra để kết nối với các đoạn ống tiếp theo.

2. An toàn tuyệt đối: Khác với nắp bịt bằng nhựa hay cao su, bích mù kim loại có khả năng chịu đựng va đập thủy lực và nhiệt độ cao, ngăn chặn nguy cơ rò rỉ hóa chất độc hại ra môi trường.

3. Dễ dàng bảo trì: Khi cần vệ sinh đường ống dài, chỉ cần tháo mặt bích mù tại các điểm cuối để đưa thiết bị làm sạch vào bên trong.

4. Dự phòng tương lai: Lắp đặt bích mù tại các đầu chờ cho phép nhà máy dễ dàng mở rộng quy mô sản xuất sau này mà không cần cắt ống hay hàn xì phức tạp.

Ứng dụng thực tế và những sai lầm chết người cần tránh

Ứng dụng thực tế

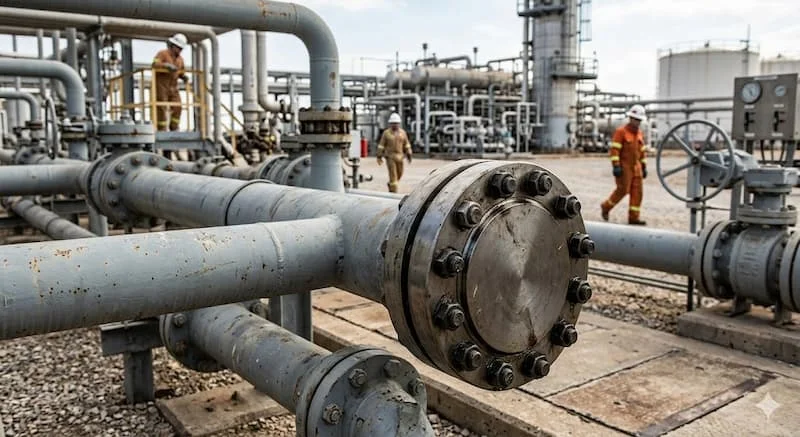

• Ngành dầu khí: Dùng để chặn các đầu ống dẫn dầu thô tại các kho bãi hoặc trên giàn khoan.

• Xử lý nước: Cô lập các bể lọc hoặc các máy bơm công suất lớn để thay thế linh kiện.

• Ngành thực phẩm: Dùng bích mù inox 316 để đóng kín các đường ống dẫn sữa, nước giải khát trong quá trình vệ sinh CIP (Clean In Place).

Những sai lầm thường gặp

• Chọn sai tiêu chuẩn bích mù ANSI và DIN: Hai tiêu chuẩn này có kích thước lỗ bulong rất gần nhau nhưng không khớp hoàn toàn. Việc cố tình siết lệch bulong sẽ làm hỏng ren và gây rò rỉ.

• Không sử dụng gioăng phù hợp: Sử dụng bích mù inox nhưng lại dùng gioăng cao su rẻ tiền cho môi trường hóa chất sẽ khiến gioăng bị ăn mòn, làm mất tác dụng bịt kín.

• Siết bulong không đều: Nếu không siết theo hình sao (đối xứng), mặt bích sẽ bị vênh, lực ép lên gioăng không đều dẫn đến rò rỉ ngay khi vừa mở van.

Checklist và hướng dẫn lựa chọn mặt bích mù 8 inch inch

Để đảm bảo bạn chọn đúng loại mặt bích mù 8 inch chất lượng, hãy tuân thủ quy trình sau:

1. Xác định tiêu chuẩn hệ thống: Kiểm tra các mặt bích hiện có là ANSI, DIN, JIS hay BS.

2. Chọn cấp áp lực: Áp suất làm việc tối đa của hệ thống là bao nhiêu? (Ví dụ: Hệ thống 10 bar thì chọn bích PN16).

3. Lựa chọn vật liệu: Môi chất là gì? Nếu là nước sạch dùng thép carbon; nếu là thực phẩm/hóa chất dùng inox 304/316.

4. Kiểm tra độ dày và bề mặt: Đảm bảo mặt bích không bị rỗ, nứt. Bề mặt tiếp xúc (face) có thể là RF (gờ nổi) hoặc FF (mặt phẳng) tùy theo loại bích kết nối đối diện.

5. Lưu ý lắp đặt:

   • Sử dụng bulong đúng mác thép.

   • Siết lực dần đều theo thứ tự đối xứng.

   • Luôn kiểm tra rò rỉ bằng nước hoặc khí nén trước khi đưa vào vận hành chính thức.

FAQ – Những câu hỏi thường gặp về Blind Flange 8

1. Blind flange 8 inch tương đương với thông số DN bao nhiêu?

Trong hệ mét, 8 inch tương đương với đường kính danh nghĩa DN200. Tuy nhiên, đường kính ngoài thực tế sẽ phụ thuộc vào tiêu chuẩn (ví dụ ANSI hay DIN).

2. Có thể dùng mặt bích mù để làm nắp thăm (Manhole) không?

Có thể, đối với các bồn chứa nhỏ hoặc đường ống lớn, việc dùng bích mù 8 inch làm cửa thăm giúp kỹ sư có thể quan sát hoặc đưa thiết bị đo vào bên trong một cách dễ dàng.

3. Bích mù bích mù ANSI Class 150 và Class 300 có gì khác nhau?

Khác biệt lớn nhất nằm ở độ dày và số lượng lỗ bulong. Class 300 dày hơn đáng kể và thường có nhiều lỗ bulong hơn để chịu áp suất cao hơn.

4. Tại sao cần phải dùng inox 316 thay vì 304 cho bích mù 8 inch?

Nếu hệ thống của bạn dẫn nước biển hoặc hóa chất có tính clorua cao, inox 316 với thành phần Molypden sẽ giúp chống ăn mòn lỗ kim tốt hơn hẳn so với inox 304.

Kết luận

Blind flange 8 là một thành phần nhỏ nhưng đóng vai trò then chốt trong việc đảm bảo tính toàn vẹn và an toàn cho hệ thống đường ống công nghiệp. Việc hiểu rõ về tiêu chuẩn, vật liệu và cấp áp suất không chỉ giúp bạn tối ưu hóa chi phí đầu tư mà còn loại bỏ các rủi ro vận hành không đáng có.

Nếu bạn đang tìm kiếm đơn vị cung cấp bích mù ANSI, DIN chất lượng cao hoặc cần tư vấn kỹ thuật chuyên sâu cho dự án của mình, hãy liên hệ ngay với các chuyên gia để nhận được giải pháp tối ưu nhất.
