Ống DN50 là gì? Thông số kỹ thuật và Cách chọn ống Pipe DN50 chuẩn xác nhất

Bạn đang trực tiếp giám sát thi công hệ thống đường ống hoặc đơn giản là người đi mua vật tư cho công trình. Bản vẽ kỹ thuật ghi rõ yêu cầu sử dụng ống nước DN50. Tuy nhiên, khi ra cửa hàng hoặc làm việc với đơn vị cung cấp, bạn lại nhận được các câu hỏi về "Phi" (mm) hay "Inch".

Lúc này, sự bối rối bắt đầu xuất hiện: DN50 là bao nhiêu mm? Có phải là phi 50 không? Nếu hiểu nhầm rằng DN50 có đường kính ngoài đúng 50mm, bạn chắc chắn sẽ mua sai kích thước, dẫn đến việc không thể lắp khớp với các phụ kiện như van, mặt bích hay co tê. Đây là lỗi cực kỳ phổ biến gây lãng phí chi phí đổi trả và làm chậm tiến độ thi công.

Bài viết này sẽ đóng vai trò như một chuyên gia kỹ thuật, giúp bạn bóc tách chính xác khái niệm pipe DN50, nắm vững bảng quy đổi kích thước thực tế và biết cách chọn đúng vật liệu theo tiêu chuẩn công nghiệp hiện hành.

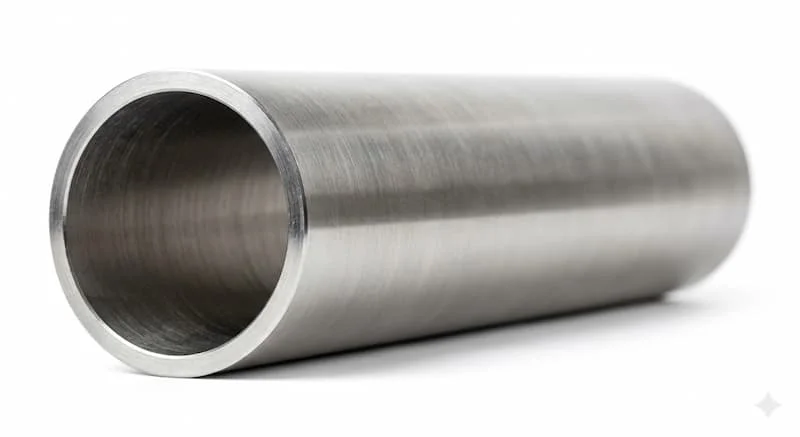

Ống DN50 là gì? Định nghĩa theo tiêu chuẩn kỹ thuật

Trong ngành nước và khí, ống DN50 (Diameter Nominal) là loại ống có đường kính danh nghĩa được quy ước là 50. Về mặt kích thước tương đương, nó được hiểu là loại ống 2 inch. Tuy nhiên, một sai lầm chết người mà nhiều người mắc phải là đánh đồng con số 50 này với đường kính thực tế của ống.

Thực tế, DN (Diameter Nominal) chỉ là một con số định danh để chuẩn hóa các thành phần trong hệ thống đường ống. Nó không đại diện cho đường kính ngoài (OD) cũng không đại diện cho đường kính trong (ID) một cách tuyệt đối.

Hệ thống ký hiệu DN giúp các kỹ sư dễ dàng lựa chọn các phụ kiện đi kèm như van, khớp nối hay mặt bích. Chỉ cần các bộ phận đều ghi thông số DN50, chúng sẽ khớp nối được với nhau bất kể độ dày của thành ống là bao nhiêu. Đây chính là nguyên lý cốt lõi của sự chuẩn hóa trong công nghiệp toàn cầu.

Phân tích chuyên sâu về hệ thống ống nước DN50

Để chọn được loại pipe DN50 phù hợp, bạn không chỉ nhìn vào con số 50 mà phải xét đến ba yếu tố: Vật liệu, Tiêu chuẩn sản xuất và Độ dày thành ống (Schedule).

1. Phân loại ống DN50 theo vật liệu và tiêu chuẩn

Mỗi loại vật liệu sẽ quyết định môi trường ứng dụng của ống:

• Ống thép DN50 (Carbon Steel): Đây là loại phổ biến nhất trong hệ thống PCCC, đường ống dẫn hơi, và dầu khí nhờ khả năng chịu áp lực cực cao và độ bền cơ học tốt.

• Ống inox DN50 (Stainless Steel): Thường sử dụng inox 304 hoặc 316. Loại ống này ưu tiên cho các môi trường có tính ăn mòn cao, thực phẩm sạch hoặc hóa chất nhờ đặc tính chống gỉ sét tuyệt đối.

• Ống nhựa DN50 (PVC, PPR, HDPE): Thường dùng trong cấp thoát nước dân dụng. Ưu điểm là nhẹ, giá rẻ và dễ thi công nhưng chịu nhiệt và áp suất kém hơn hẳn so với kim loại.

Về tiêu chuẩn, các sản phẩm trên thị trường thường tuân theo ASTM (Mỹ), JIS (Nhật Bản), DIN (Đức) hoặc BS (Anh). Việc xác định tiêu chuẩn rất quan trọng vì cùng là DN50 nhưng sai lệch về đường kính ngoài giữa các tiêu chuẩn có thể khiến việc hàn nối gặp khó khăn.

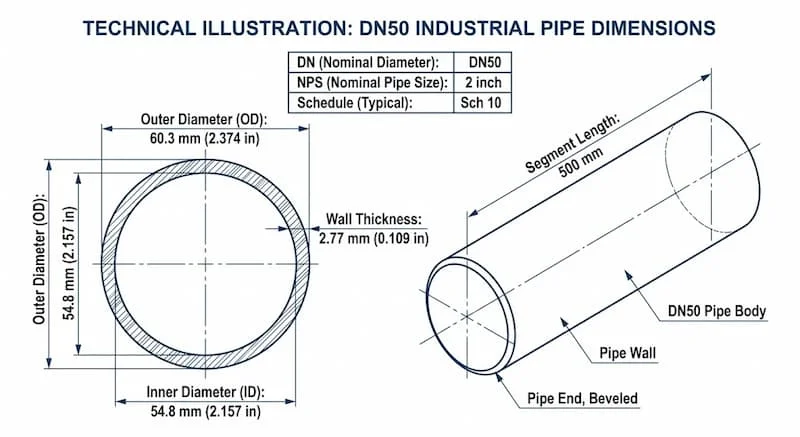

2. Thông số kỹ thuật và độ dày thành ống (SCH)

Một đặc điểm quan trọng của pipe DN50 là đường kính ngoài (OD) luôn cố định (60.3mm với thép), nhưng độ dày sẽ thay đổi tùy theo cấp độ chịu lực, ký hiệu là SCH (Schedule).

• SCH10: Độ dày mỏng (khoảng 2.8mm), dùng cho hệ thống áp suất thấp để tiết kiệm chi phí.

• SCH40: Độ dày tiêu chuẩn phổ biến nhất (khoảng 3.9mm), dùng cho hầu hết các hệ thống nước và khí nén thông thường.

• SCH80: Độ dày lớn (khoảng 5.5mm), chuyên dụng cho các hệ thống áp suất cao hoặc môi trường khắc nghiệt.

Khi thành ống càng dày (SCH càng cao) thì đường kính trong (ID) sẽ càng thu hẹp lại, nhưng đường kính ngoài (OD) vẫn được giữ nguyên để đảm bảo lắp vừa các loại van tiêu chuẩn.

Bảng so sánh các loại ống nước DN50 phổ biến

Việc lựa chọn sai vật liệu không chỉ gây tốn kém mà còn tiềm ẩn nguy cơ mất an toàn hệ thống. Dưới đây là bảng so sánh giúp bạn có cái nhìn tổng quan:

Giải đáp: Tại sao DN50 không phải là Phi 50?

Đây là câu hỏi "kinh điển" trong ngành vật tư. Câu trả lời nằm ở sự khác biệt giữa Kích thước danh nghĩa và Kích thước thực tế.

• DN50 (Danh nghĩa): Là con số định danh để "gọi tên" loại ống có kích thước tương đương 2 inch.

• Phi (Đường kính ngoài thực tế): Khi thợ nói "Phi 60", họ đang ám chỉ đường kính ngoài là 60mm.

Trên thực tế, ống nước DN50 có đường kính ngoài là 60.3mm. Nếu bạn đi mua "ống phi 50" (tức là ống có đường kính ngoài đúng 50mm), bạn sẽ nhận được loại ống nhỏ hơn nhiều so với yêu cầu của bản vẽ DN50. Sự nhầm lẫn này thường xảy ra do thói quen gọi tên theo hệ mét của người Việt. Hãy luôn nhớ: DN50 ≈ Phi 60.

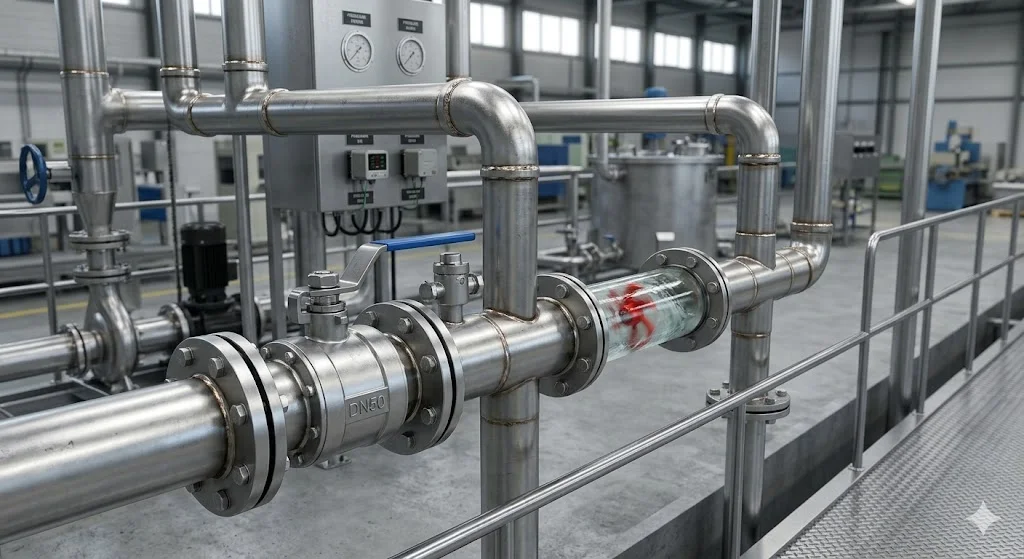

Ứng dụng thực tế và sai lầm thường gặp

Ống nước DN50 được coi là "kích thước vàng" trong lắp đặt công nghiệp và dân dụng quy mô lớn vì nó cân bằng được lưu lượng và chi phí.

Ứng dụng:

• Hệ thống HVAC: Dẫn nước lạnh cho điều hòa trung tâm.

• Phòng cháy chữa cháy: Làm đường ống nhánh cấp nước cho các đầu phun sprinkler.

• Công nghiệp: Dẫn hơi (steam), khí nén hoặc hóa chất trong các nhà máy sản xuất.

Sai lầm cần tránh:

1. Chủ quan về độ dày: Mua ống SCH10 cho hệ thống hơi áp suất cao dẫn đến bục ống, tai nạn lao động.

2. Lắp lẫn tiêu chuẩn: Cố gắng lắp mặt bích chuẩn DIN vào ống sản xuất theo chuẩn JIS mà không kiểm tra tâm lỗ bulong.

3. Bỏ qua vật liệu phụ trợ: Dùng ống inox nhưng lại dùng phụ kiện thép nối vào, gây ra hiện tượng ăn mòn điện hóa làm thủng đường ống tại điểm nối.

Hướng dẫn checklist chọn mua ống nước DN50 chuẩn xác

Để đảm bảo hệ thống vận hành bền bỉ, hãy thực hiện theo 5 bước kiểm tra sau:

• Bước 1: Xác định môi trường lưu chất: Nếu là nước thải hoặc hóa chất, ưu tiên Inox hoặc nhựa. Nếu là nước chữa cháy, ưu tiên thép mạ kẽm.

• Bước 2: Xác định áp suất làm việc: Tra bảng để chọn độ dày SCH phù hợp (thông thường SCH40 là lựa chọn an toàn cho hệ thống dân dụng và công nghiệp nhẹ).

• Bước 3: Đối chiếu đường kính ngoài (OD): Luôn xác nhận với nhà cung cấp rằng OD của ống là 60.3mm (đối với thép/inox) để mua đúng phụ kiện.

• Bước 4: Kiểm tra tiêu chuẩn: Đảm bảo toàn bộ hệ thống (ống, van, bích) tuân theo cùng một tiêu chuẩn (ví dụ cùng hệ ASTM).

• Bước 5: Lựa chọn thương hiệu uy tín: Các sản phẩm có chứng chỉ CO/CQ rõ ràng sẽ đảm bảo đúng độ dày và thành phần hóa học của vật liệu.

FAQ - Những câu hỏi thường gặp về Pipe DN50

1. Ống DN50 là bao nhiêu mm?

Đường kính ngoài (OD) chuẩn của ống thép, inox DN50 là 60.33mm.

2. DN50 tương đương bao nhiêu inch?

DN50 tương đương với ống 2 inch.

3. Tại sao ống nhựa PVC cũng gọi là 60 mà không gọi DN50?

Ngành nhựa Việt Nam thường gọi theo đường kính ngoài (Phi) để người dân dễ nhận biết. Thực tế ống nhựa Phi 60 có kích thước lắp đặt tương đương với DN50 trong công nghiệp.

4. SCH40 cho ống nước DN50 dày bao nhiêu?

Độ dày thành ống nước DN50 theo chuẩn SCH40 là 3.91mm.

Kết luận

Ống DN50 là một trong những kích thước phổ biến nhất nhưng cũng là nơi phát sinh nhiều lỗi nhầm lẫn nhất về mặt kỹ thuật. Việc hiểu rõ sự khác biệt giữa DN, Inch và đường kính thực thực tế (Phi) là chìa khóa để bạn tối ưu hóa chi phí và đảm bảo an toàn cho công trình.

Nếu bạn đang lên kế hoạch thi công, hãy luôn kiểm tra kỹ bảng thông số kỹ thuật và đừng ngần ngại yêu cầu tư vấn từ các đơn vị cung cấp vật tư uy tín. Việc chọn đúng ngay từ đầu sẽ giúp bạn tránh được những rắc rối không đáng có về sau.
