Flange 5: Giải Pháp Kết Nối Đường Ống DN125 Chuyên Nghiệp Và Hiệu Quả

Trong kỹ thuật thi công hệ thống đường ống công nghiệp như cấp thoát nước, khí nén hay dẫn hóa chất, việc thiết kế một liên kết vừa bền vững vừa linh hoạt là bài toán sống còn. Thực tế, nhiều đơn vị vẫn ưu tiên phương pháp hàn cố định để tiết kiệm chi phí ban đầu, nhưng lại gặp khó khăn chồng chất khi cần tháo dỡ để sửa chữa hoặc thay thế van, thiết bị. Ngược lại, việc lựa chọn sai tiêu chuẩn mặt bích hoặc lắp đặt không đúng kỹ thuật dẫn đến tình trạng rò rỉ áp lực, gây thất thoát tài nguyên và mất an toàn vận hành.

Để giải quyết triệt để các vấn đề này, flange 5 (mặt bích 5 inch) xuất hiện như một "mắt xích" vàng. Với kích thước chuẩn hóa và khả năng chịu tải vượt trội, mặt bích 5 inch không chỉ đảm bảo sự kín khít tuyệt đối cho hệ thống mà còn giúp quá trình bảo trì trở nên đơn giản, nhanh chóng hơn bao giờ hết. Đây là giải pháp kết nối linh hoạt, giúp doanh nghiệp tối ưu hóa hiệu suất vận hành và giảm thiểu rủi ro kỹ thuật trong dài hạn.

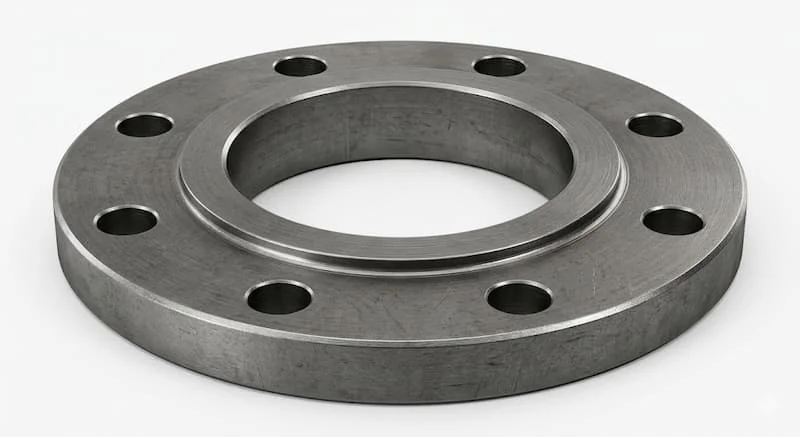

Flange 5 là gì? Khái niệm và nguyên lý hoạt động

Flange 5 là phụ kiện cơ khí có đường kính danh nghĩa 5 inch, tương đương với kích thước flange DN125 trong hệ mét. Đây là một tấm kim loại (hoặc nhựa) hình tròn, được khoan các lỗ bulong xung quanh chu vi, dùng để ghép nối các đoạn ống, máy bơm, hoặc các loại van công nghiệp lại với nhau thành một hệ thống thống nhất.

Cơ chế làm kín và tháo lắp linh hoạt

Nguyên lý hoạt động của mặt bích 5 inch dựa trên sự kết hợp của ba thành phần: Mặt bích – Gioăng (Gasket) – Bulong.

• Quá trình lắp đặt: Hai mặt bích được đặt áp sát nhau, ở giữa là một lớp gioăng làm kín chuyên dụng. Khi chúng ta siết chặt hệ thống bulong, lực ép cực lớn sẽ nén lớp gioăng điền đầy vào các rãnh li ti trên bề mặt bích.

• Kết quả: Tạo ra một mối nối kín khít tuyệt đối, có khả năng ngăn chặn sự rò rỉ ngay cả khi dòng lưu chất bên trong có áp suất và nhiệt độ cao.

Điểm cộng lớn nhất của việc sử dụng mặt bích so với hàn trực tiếp là tính phi cố định. Bạn có thể tháo rời bất kỳ đoạn ống nào chỉ bằng cách nới lỏng bulong, điều này cực kỳ quan trọng trong các hệ thống đòi hỏi vệ sinh định kỳ hoặc thay thế linh kiện máy móc thường xuyên.

Phân loại mặt bích 5 inch phổ biến trong công nghiệp

Việc hiểu rõ các phân loại của mặt bích 5 inch giúp kỹ sư lựa chọn đúng thiết bị cho từng môi trường đặc thù, tránh lãng phí ngân sách và đảm bảo an toàn.

1. Phân loại theo kiểu kết nối

• Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài để hàn trực tiếp vào đầu ống. Loại này chịu được áp lực cực cao và độ rung lớn.

• Slip-on Flange (Mặt bích lồng): Ống được lồng vào bên trong lỗ bích và hàn cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ căn chỉnh và lắp đặt nhanh.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc ngăn cách các phân đoạn để thử áp lực.

• Socket Weld Flange (Mặt bích hàn bọc đúc): Thường dùng cho các đường ống kích thước nhỏ nhưng yêu cầu áp suất cao.

2. Phân loại theo tiêu chuẩn kỹ thuật

Mỗi khu vực địa lý thường tuân theo một hệ tiêu chuẩn khác nhau:

• ANSI / ASME (Mỹ): Phổ biến nhất với các cấp áp lực như Class 150, 300, 600.

• DIN (Đức/Châu Âu): Sử dụng ký hiệu PN (PN10, PN16, PN25...).

• JIS (Nhật Bản): Ký hiệu theo mức chịu tải 5K, 10K, 20K.

3. Phân loại theo vật liệu

• Thép Carbon (A105, Q235): Dùng cho nước lạnh, dầu khí, khí nén.

• Inox 304 / 316: Dùng cho môi trường hóa chất ăn mòn hoặc thực phẩm yêu cầu vệ sinh cao.

• Nhựa PVC / UPVC: Dùng cho hệ thống cấp nước dân dụng hoặc hóa chất nhẹ.

Thông số kỹ thuật chi tiết của mặt bích 5 inch (DN125)

Để lựa chọn chính xác mặt bích 5 inch, bạn cần nắm rõ các thông số hình học và kỹ thuật sau đây:

1. Đường kính danh nghĩa: 5 inch (DN125), phù hợp với ống có đường kính ngoài (OD) thực tế khoảng 141.3mm.

2. Đường kính ngoài mặt bích (OD): Tùy thuộc vào tiêu chuẩn, ví dụ ANSI Class 150 là khoảng 254mm.

3. Số lượng lỗ bulong: Đây là thông số dễ nhầm lẫn nhất. Với chuẩn JIS 10K DN125 là 8 lỗ, nhưng chuẩn ANSI có thể khác.

4. Cấp áp lực (Class/PN): Quyết định độ dày của mặt bích. Bích Class 300 sẽ dày hơn và nặng hơn Class 150.

5. Bề mặt tiếp xúc (Face): Có thể là mặt phẳng (Flat Face - FF) hoặc có gờ nổi (Raised Face - RF).

Sai lầm phổ biến: Nhiều người chỉ yêu cầu "mua mặt bích 5 inch" mà không cung cấp cấp áp lực (Class). Nếu lắp một mặt bích mỏng vào hệ thống áp suất cao, bích có thể bị biến dạng hoặc nổ, gây nguy hiểm cho người vận hành.

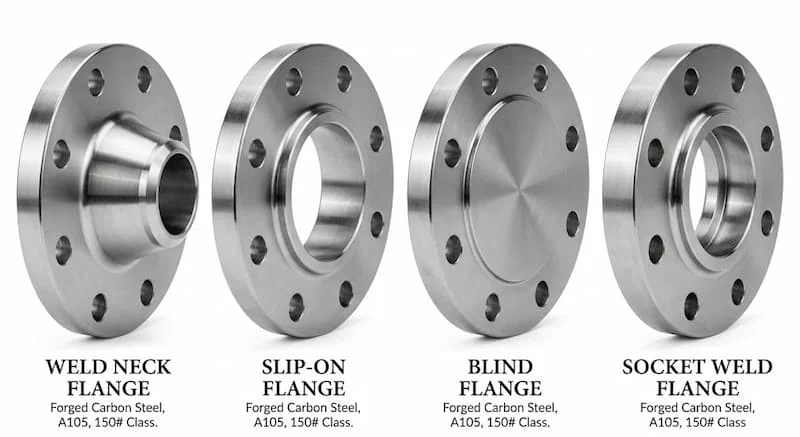

So sánh các loại mặt bích 5 inch thị biến

Tại sao mặt bích 5 inch lại thiết yếu trong sản xuất?

Không phải ngẫu nhiên mà mặt bích 5 inch trở thành tiêu chuẩn cho các đường ống cỡ trung. Dưới đây là những lý do cốt yếu:

• Tính module hóa cao: Cho phép tháo rời từng đoạn ống để thay thế thiết bị (như máy bơm, đồng hồ đo lưu lượng) mà không cần phá hủy cấu trúc ống xung quanh.

• An toàn vận hành: Kết nối bằng mặt bích và bulong có khả năng phân phối lực đều hơn so với các mối nối ren, giúp hạn chế nứt vỡ dưới tác động của nhiệt độ và áp suất lớn.

• Dễ dàng kiểm tra: Bạn có thể dễ dàng kiểm tra tình trạng bên trong đường ống bằng cách mở bích mù hoặc tháo đoạn khớp nối.

• Tiết kiệm chi phí bảo trì: Thời gian dừng máy để bảo trì hệ thống dùng mặt bích thường chỉ bằng 1/3 so với hệ thống hàn.

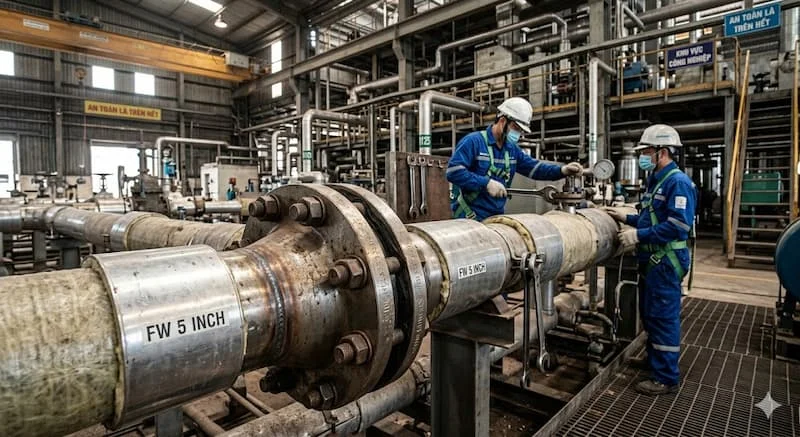

Ứng dụng thực tế và sai lầm thường gặp

Khi nào cần sử dụng Flange 5?

• Kết nối các trục ống chính trong hệ thống PCCC (Phòng cháy chữa cháy).

• Lắp đặt trong các trạm bơm nước thải, nước sạch đô thị.

• Dây chuyền sản xuất nước giải khát, thực phẩm (sử dụng dòng inox).

• Hệ thống làm mát Chiller trong các tòa nhà lớn (HVAC).

Sai lầm cần tránh khi thi công

1. Sử dụng sai tiêu chuẩn: Cố tình mài lỗ bulong để lắp mặt bích JIS vào chuẩn ANSI. Điều này làm yếu kết cấu bích và cực kỳ nguy hiểm.

2. Quên dùng gioăng: Một số thợ chủ quan cho rằng siết thật chặt là đủ kín, nhưng không có gioăng, kim loại tiếp xúc kim loại sẽ luôn có khe hở li ti.

3. Siết bulong không đều: Siết vòng tròn thay vì siết đối xứng (hình sao) khiến gioăng bị lệch, dẫn đến rò rỉ ngay khi vừa vận hành.

Checklist hướng dẫn chọn mặt bích 5 inch chuyên nghiệp

Nếu bạn là người thu mua hoặc kỹ sư hiện trường, hãy kiểm tra danh sách này trước khi đặt hàng:

• Xác định tiêu chuẩn: ANSI, DIN hay JIS?

• Xác định cấp áp lực: Class 150, 300 hay PN10, PN16?

• Lựa chọn vật liệu: Môi chất có ăn mòn không? (Chọn Inox hay Thép).

• Xác định kiểu bích: Cần bịt đầu ống (Blind) hay lồng ống (Slip-on)?

• Phụ kiện đi kèm: Đã có đủ bộ bulong và gioăng phù hợp với Class của bích chưa?

Lưu ý: Sau khi lắp đặt, hãy thực hiện test áp bằng nước (Hydrotest) để đảm bảo không có bất kỳ điểm rò rỉ nào trước khi đưa hóa chất hoặc khí nén vào hệ thống.

FAQ – Giải đáp thắc mắc về mặt bích 5 inch

1. Flange 5 tương đương với DN bao nhiêu?

Trong hầu hết các bảng quy đổi kỹ thuật, mặt bích 5 inch inch tương đương với flange DN125.

2. Mặt bích 5 inch có bao nhiêu lỗ bulong?

Số lỗ bulong phụ thuộc vào tiêu chuẩn và áp lực. Ví dụ: Chuẩn JIS 10K DN125 có 8 lỗ bulong, trong khi chuẩn ANSI Class 150 cũng thường có 8 lỗ nhưng đường kính lỗ và khoảng cách tâm lỗ khác nhau.

3. Tại sao nên chọn bích inox thay vì thép mạ kẽm?

Bích inox (304/316) có khả năng chống oxy hóa tuyệt đối, không bị gỉ sét bong tróc vào dòng lưu chất, rất quan trọng trong ngành thực phẩm và dược phẩm.

4. Mặt bích mù 5 inch dùng để làm gì?

Dùng để đóng kín đầu ống hoặc ngăn cách một đoạn ống để kiểm tra rò rỉ mà không làm ảnh hưởng đến các phần khác của hệ thống.

5. Có thể tái sử dụng mặt bích 5 inch không?

Mặt bích kim loại có thể tái sử dụng nếu bề mặt không bị trầy xước sâu hoặc biến dạng. Tuy nhiên, luôn luôn phải thay gioăng mới mỗi lần tháo ra lắp vào.

Kết luận

Flange 5 (DN125) không chỉ là một phụ kiện cơ khí đơn thuần, mà là giải pháp đảm bảo tính bền vững và linh hoạt cho toàn bộ hệ thống đường ống công nghiệp. Việc lựa chọn đúng tiêu chuẩn, vật liệu và áp suất sẽ giúp hệ thống của bạn vận hành êm ái, an toàn và dễ dàng bảo trì trong suốt vòng đời sản phẩm.

Nếu bạn đang tìm kiếm nhà cung cấp uy tín hoặc cần tư vấn kỹ thuật chi tiết cho dự án của mình, đừng ngần ngại liên hệ với các đơn vị chuyên nghiệp.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về flange 5!
