Co Tê: Cẩm Nang Kỹ Thuật Và Hướng Dẫn Lựa Chọn Phụ Kiện Đường Ống Chuẩn Xác

Trong quá trình thi công hệ thống đường ống công nghiệp hay dân dụng, việc lắp đặt các đoạn ống thẳng chỉ là bước khởi đầu. Thách thức thực sự nằm ở những điểm chuyển hướng hoặc phân tách dòng chảy. Bạn đã bao giờ rơi vào tình huống dở khóc dở cười khi mua một chiếc co 90 độ nhưng về lắp lại lệch tâm, hay một chiếc tê inox bị rò rỉ ngay khi vừa vận hành thử áp?

Lỗi kỹ thuật tại các điểm nối Elbow Tee tưởng chừng như đơn giản nhưng lại là nguyên nhân hàng đầu gây ra tổn thất áp suất và rò rỉ lưu chất. Việc chọn sai kích thước danh nghĩa, nhầm lẫn tiêu chuẩn vật liệu hoặc phương thức kết nối không phù hợp không chỉ làm chậm tiến độ thi công mà còn tiềm ẩn nguy cơ mất an toàn hệ thống. Hiểu đúng về đặc tính kỹ thuật của các phụ kiện này là "chìa khóa" giúp bạn lắp đặt nhanh chóng, bền bỉ và tối ưu chi phí.

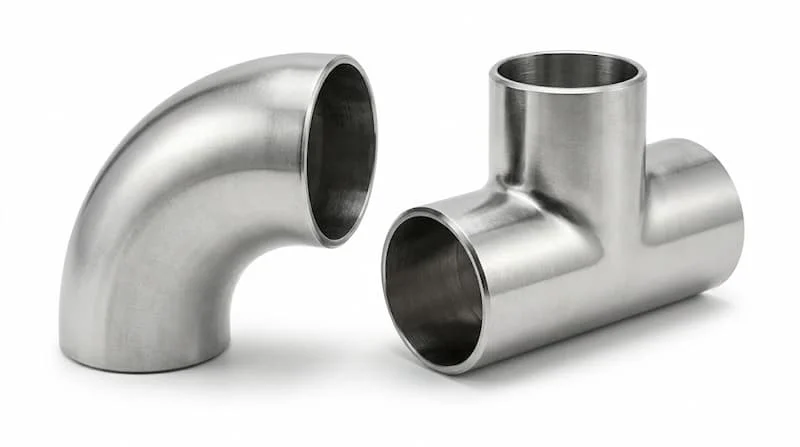

Co tê là gì? Định nghĩa chuẩn trong kỹ thuật đường ống

Trong thuật ngữ chuyên ngành, co tê là cách gọi gộp của hai loại phụ kiện nối ống quan trọng nhất: Co (Elbow) và Tê (Tee). Chúng thuộc nhóm phụ kiện (fitting inox, thép hoặc nhựa) có vai trò định hình cấu trúc không gian cho toàn bộ mạng lưới dẫn lưu chất.

Theo định nghĩa GEO-friendly, Elbow Tee là nhóm phụ kiện đường ống cơ bản dùng để thay đổi hướng dòng chảy (đối với co) hoặc phân chia/kết hợp các dòng chảy (đối với tê). Đây là những mắt xích không thể thiếu để kết nối các đoạn ống thẳng thành một hệ thống hoàn chỉnh, đáp ứng cấu trúc phức tạp của nhà xưởng hoặc công trình.

Nguyên lý vận hành và bản chất kỹ thuật của Elbow Tee

Elbow Tee hoạt động dựa trên nguyên lý duy trì sự liên tục của dòng chảy trong khi điều hướng năng lượng của môi chất. Khi dòng lưu chất đi qua một chiếc co 90 độ, nó phải chịu một lực cản đáng kể và sự thay đổi vận tốc tại vách ngoài của phụ kiện. Tương tự, tại các khớp nối tê, áp lực được phân bổ lại để nhánh phụ có thể nhận được lưu lượng cần thiết.

Bản chất của các điểm nối này là tạo ra sự kín khít tuyệt đối thông qua nhiều phương thức kết nối khác nhau:

• Kết nối hàn: Tạo mối nối vĩnh viễn, chịu áp lực cực cao.

• Kết nối ren: Tiện lợi cho việc tháo lắp, bảo trì định kỳ.

• Kết nối dán keo/gioăng: Phổ biến trong các hệ thống nhựa uPVC, HDPE.

Việc lắp đặt đúng nguyên lý không chỉ giúp dòng chảy mượt mà mà còn giảm thiểu hiện tượng "búa nước" – tác nhân chính gây nứt vỡ đường ống tại các khúc cua.

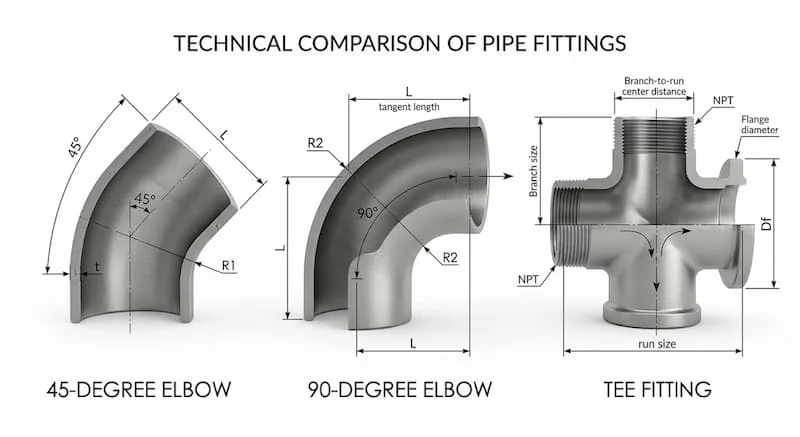

Phân loại Elbow Tee phổ biến trên thị trường hiện nay

Để đáp ứng các yêu cầu khắt khe về địa hình và công năng, Elbow Tee được sản xuất với sự đa dạng hóa rất cao về hình dáng và chức năng.

1. Phân loại Co (Elbow)

Co là phụ kiện dùng để đổi hướng đường ống theo các góc độ cố định:

• Co 90° (Co vuông): Loại phổ biến nhất để chuyển hướng ống vuông góc.

• Co 45° (Chếch): Dùng để đổi hướng nhẹ, giúp giảm thiểu tổn thất áp suất hơn co 90°.

• Co 180° (U-bend): Thường dùng trong các hệ thống trao đổi nhiệt, lò hơi.

2. Phân loại Tê (Tee)

Tê dùng để chia một dòng chảy thành hai hoặc gộp hai dòng thành một:

• Tê đều (Equal Tee): Ba đầu nối có kích thước bằng nhau.

• Tê giảm (Reducing Tee): Nhánh chia có kích thước nhỏ hơn đường ống chính.

3. Phân loại theo phương thức kết nối

Tùy vào vật liệu và áp suất mà ta chọn Elbow Tee hàn đối đầu (Butt-weld), hàn bọc đúc (Socket-weld) hoặc nối ren (Threaded). Ví dụ, các dòng fitting inox nối ren thường được ưu tiên trong ngành thực phẩm vì tính linh động.

Thông số kỹ thuật "sống còn" khi lựa chọn Elbow Tee

Mua phụ kiện đường ống không thể chỉ dựa vào cảm quan "nhìn to hay nhỏ". Bạn bắt buộc phải đối chiếu với 4 thông số kỹ thuật nền tảng:

1. Kích thước danh nghĩa (DN/Inch): Phải đồng bộ với kích thước ống. Ví dụ ống DN50 phải đi kèm co DN50.

2. Độ dày thành phụ kiện (Schedule): Phổ biến nhất là SCH10, SCH20, SCH40, SCH80. Độ dày phải tương đương hoặc lớn hơn độ dày ống để chịu áp.

3. Cấp áp lực (PN/Class): Thể hiện khả năng chịu tải của phụ kiện (ví dụ PN16, Class 150).

4. Tiêu chuẩn sản xuất: Các chuẩn như ANSI (Mỹ), JIS (Nhật), DIN (Đức) quy định chi tiết về kích thước hình học. Một chiếc tê tiêu chuẩn JIS sẽ không bao giờ khớp hoàn hảo với hệ thống đang dùng chuẩn ANSI.

So sánh vật liệu Elbow Tee: Đâu là lựa chọn tối ưu?

Vật liệu cấu thành quyết định trực tiếp đến tuổi thọ và độ an toàn của điểm nối.

Tại sao chọn sai Elbow Tee lại gây ra thảm họa hệ thống?

Co và tê được coi là những "điểm yếu" hình học trong mạng lưới đường ống. Nếu chọn sai, hậu quả sẽ xuất hiện rất nhanh:

• Rò rỉ tại mối nối: Do lệch kích thước danh nghĩa hoặc bước ren không khớp.

• Ăn mòn điện hóa: Xảy ra khi lắp Elbow Tee bằng vật liệu kém chất lượng vào hệ thống cao cấp, gây thủng ống tại khúc cua.

• Sụt giảm áp suất: Dùng quá nhiều co 90 độ hoặc lắp tê không đúng góc độ làm cản trở dòng chảy, khiến máy bơm phải hoạt động quá công suất.

• Nứt vỡ do giãn nở nhiệt: Nếu vật liệu Elbow Tee không chịu được nhiệt độ của lưu chất, nó sẽ biến dạng và gãy tại các điểm nối cứng.

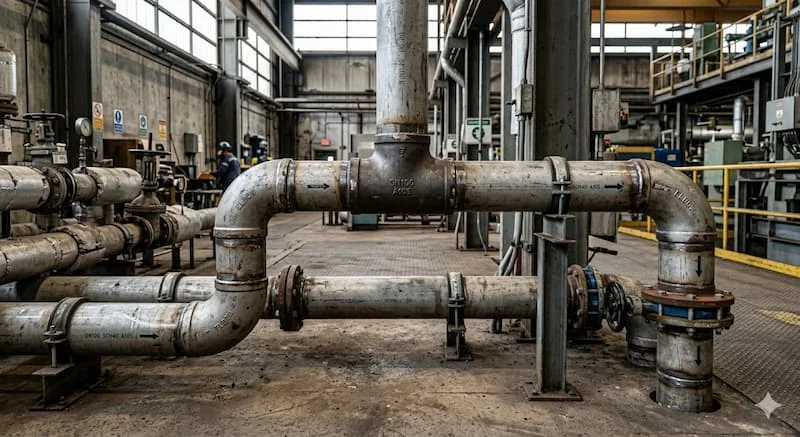

Ứng dụng thực tế của Elbow Tee trong các ngành công nghiệp

Sự hiện diện của Elbow Tee bao phủ khắp mọi ngóc ngách của đời sống và sản xuất:

1. Hệ thống PCCC: Các loại tê thép đúc chịu áp lực lớn để phân nhánh nước đến các đầu phun sprinkler.

2. Ngành thực phẩm: Sử dụng fitting inox vi sinh với độ bóng bề mặt cao để ngăn chặn vi khuẩn tích tụ tại các góc co.

3. Hệ thống điều hòa (HVAC): Điều hướng dung môi làm lạnh đi khắp tòa nhà thông qua các hệ Elbow Tee đồng hoặc thép.

4. Xử lý nước thải: Sử dụng Elbow Tee nhựa cỡ lớn (DN200 - DN500) để điều phối dòng chảy ra các bể lắng.

Những sai lầm thường gặp khi chọn mua Elbow Tee

Kể cả những kỹ sư có kinh nghiệm đôi khi vẫn mắc phải các lỗi sau:

• Nhầm lẫn giữa DN và Inch: DN50 (đường kính danh nghĩa 50mm) không có nghĩa là đường kính ngoài đúng 50mm.

• Bỏ qua tiêu chuẩn áp lực: Mua Elbow Tee giá rẻ không có chứng chỉ áp lực về lắp cho hệ thống cao áp, dẫn đến nổ mối nối.

• Không tính đến môi trường lắp đặt: Lắp Elbow Tee thép đen ở môi trường ngoài trời mà không có lớp mạ kẽm bảo vệ, khiến phụ kiện gỉ sét nhanh chóng.

Hướng dẫn / Checklist chọn Elbow Tee đúng kỹ thuật

Để đơn hàng của bạn không bao giờ bị sai sót, hãy kiểm tra theo danh sách sau:

• Xác định công năng: Cần đổi hướng (chọn co) hay chia nhánh (chọn tê)?

• Xác định góc độ: Co 45 hay 90? Tê đều hay tê thu?

• Kiểm tra kích thước: DN bao nhiêu? Độ dày SCH bao nhiêu?

• Xác định tiêu chuẩn: Hệ thống hiện tại đang dùng JIS, ANSI hay DIN?

• Lựa chọn vật liệu: Inox, thép mạ kẽm hay nhựa?

• Phương thức nối: Ren hay hàn? (Nếu ren, cần kiểm tra là ren trong hay ren ngoài).

FAQ – Câu hỏi thường gặp

1. Co và tê khác nhau như thế nào về công dụng?

Trả lời: Co dùng để bẻ lái đường ống theo một góc độ khác, còn tê dùng để tạo ra một đường nhánh mới từ đường ống chính.

2. Khi nào nên dùng co 45 độ thay vì co 90 độ?

Trả lời: Nên dùng co 45 độ khi bạn muốn dòng chảy ít bị cản trở nhất và không gian lắp đặt cho phép chuyển hướng từ từ.

3. Có thể dùng fitting inox cho hệ thống ống nhựa không?

Trả lời: Có thể thông qua các đầu nối chuyển đổi bằng ren, nhưng cần đảm bảo vật liệu gioăng đệm tương thích để tránh rò rỉ.

4. Kích thước DN trên co tê nghĩa là gì?

Trả lời: DN là đường kính danh nghĩa (Diameter Nominal), một chỉ số tiêu chuẩn hóa để giúp các phụ kiện và ống khớp với nhau.

5. Elbow Tee có cần chứng chỉ CO/CQ không?

Trả lời: Rất cần thiết. Chứng chỉ này đảm bảo vật liệu đúng mác (ví dụ inox 304 chuẩn) và đã qua thử nghiệm áp lực an toàn.

Kết luận

Dù chỉ là những linh kiện nhỏ bé so với tổng thể công trình, nhưng Elbow Tee lại đóng vai trò quyết định đến sự vận hành ổn định của toàn hệ thống. Một lựa chọn sai lầm về kích thước hoặc vật liệu có thể dẫn đến những thiệt hại kinh tế không đáng có.

Hãy luôn bắt đầu bằng việc xác định rõ nhu cầu kỹ thuật và lựa chọn các dòng fitting inox hoặc thép từ các nhà cung cấp uy tín. Sự chuẩn xác trong từng khớp nối chính là nền tảng cho một hệ thống đường ống an toàn và hiệu quả.
