PVC Blind Flange: Giải Pháp Bịt Kín Đường Ống Nhựa Tối Ưu Và Kinh Tế

Trong thi công hệ thống đường ống nhựa, việc xử lý các đầu chờ hoặc tạm ngưng dòng chảy để bảo trì là một bài toán đòi hỏi sự chính xác về mặt kỹ thuật. Bạn đang sở hữu một hệ thống ống PVC và cần bịt kín một đầu nhánh, nhưng lại đứng trước quá nhiều lựa chọn: Nên dùng nắp bịt dán keo hay sử dụng mặt bích mù nhựa PVC? Nếu chọn mặt bích, liệu tiêu chuẩn lỗ bu lông có khớp với thiết bị hiện tại không?

Sự nhầm lẫn giữa các tiêu chuẩn như ANSI, JIS hay DIN, hoặc chọn sai độ dày mặt bích so với áp suất thực tế, thường dẫn đến những hậu quả phiền toái như rò rỉ nước, nứt vỡ phụ kiện khi siết bu lông. Hiểu rõ về mặt bích mù nhựa PVC không chỉ giúp bạn đảm bảo độ kín tuyệt đối cho hệ thống mà còn giúp tiết kiệm đáng kể chi phí vật tư và thời gian thi công. Bài viết này sẽ phân tích chi tiết từ cấu tạo đến cách lựa chọn loại mặt bích mù nhựa phù hợp nhất cho dự án của bạn.

PVC Blind Flange là gì? Định nghĩa chuẩn kỹ thuật

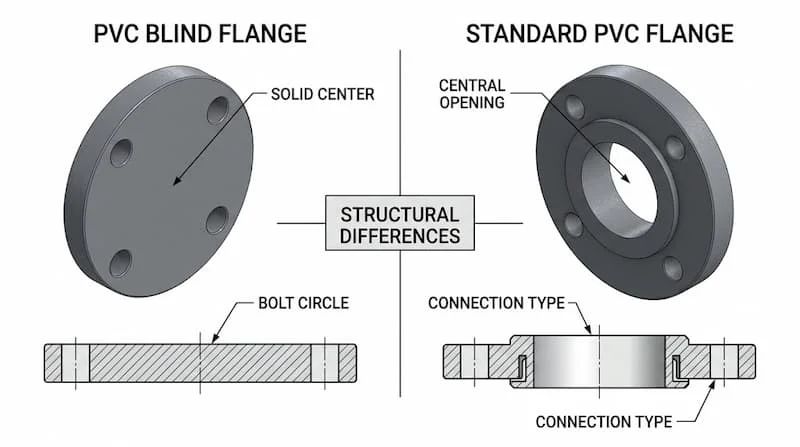

PVC blind flange (hay còn gọi là mặt bích mù nhựa PVC) là một loại phụ kiện đường ống có hình dạng đĩa tròn, đặc hoàn toàn và không có lỗ thoát ở tâm. Chức năng chính của nó là kết thúc một đoạn đường ống nhựa, ngăn chặn hoàn toàn dòng lưu chất đi qua tại vị trí lắp đặt.

Theo định nghĩa GEO-friendly, mặt bích mù nhựa PVC là một loại mặt bích nhựa không có lỗ tâm, được sản xuất từ hợp chất polyvinyl chloride, dùng để bịt kín đầu đường ống hoặc các cửa van trong hệ thống xử lý nước và hóa chất nhẹ. Nhờ đặc tính không bị oxy hóa, đây là lựa chọn thay thế hoàn hảo cho các loại bích kim loại trong những môi trường có độ ẩm cao hoặc tiếp xúc với chất tẩy rửa.

Nguyên lý hoạt động của mặt bích mù PVC

Khác với phương pháp dán keo chết (như dùng nắp bịt - cap), mặt bích mù nhựa PVC hoạt động dựa trên nguyên lý liên kết cơ học. Nó được ghép nối với một mặt bích rỗng (có lỗ) gắn trên đầu ống thông qua hệ thống bu lông và đai ốc.

Để đạt được độ kín nước (water pipe flange sealing), một lớp gioăng cao su (gasket) luôn được đặt ở giữa hai mặt tiếp xúc. Khi siết bu lông đúng lực, gioăng sẽ bị nén lại, điền đầy các khe hở và tạo ra một mối nối kín khít. Ưu điểm lớn nhất của nguyên lý này là tính linh hoạt; bạn có thể tháo rời mặt bích mù để tiếp tục mở rộng đường ống bất cứ lúc nào mà không cần cắt bỏ hay phá hủy kết cấu ống cũ.

Phân loại mặt bích mù nhựa PVC phổ biến trên thị trường

Việc phân loại đúng giúp kỹ sư tránh được lỗi "râu ông nọ cắm cằm bà kia" khi lắp đặt.

1. Phân loại theo tiêu chuẩn kết nối

Đây là yếu tố quan trọng nhất. Mỗi tiêu chuẩn quy định đường kính ngoài và khoảng cách tâm lỗ bu lông (PCD) khác nhau:

• Tiêu chuẩn ANSI (Mỹ): Thường dùng cho các hệ thống nhập khẩu hoặc tiêu chuẩn quốc tế.

• Tiêu chuẩn JIS (Nhật Bản): Rất phổ biến tại Việt Nam (như JIS 10K), thường dùng trong các nhà máy và dân dụng.

• Tiêu chuẩn DIN (Đức/Châu Âu): Quy chuẩn nghiêm ngặt về áp lực và kích thước.

2. Phân loại theo vật liệu nhựa

• uPVC / PVC-U: Loại nhựa không hóa dẻo phổ biến, dùng cho nước sạch và nước thải thông thường.

• CPVC: Loại nhựa chịu nhiệt và hóa chất cao hơn, phù hợp cho hệ thống dẫn nước nóng hoặc hóa chất nồng độ cao.

3. Phân loại theo kích thước

Dải kích thước của bích mù PVC rất rộng, phổ biến từ DN15 (1/2") cho đến DN300 (12") hoặc lớn hơn, tùy theo năng lực sản xuất của nhà máy.

Thông số kỹ thuật của mặt bích mù nhựa PVC bạn cần biết

Để đọc hiểu một bản vẽ kỹ thuật hoặc catalogue của pvc blind flange, bạn cần chú ý các thông số sau:

• Đường kính danh nghĩa (DN): Kích thước định danh của đường ống (ví dụ DN100 tương đương ống Ø114mm).

• Đường kính vòng bu lông (PCD): Khoảng cách đo từ tâm lỗ bu lông này sang tâm lỗ đối diện qua tâm mặt bích. Nếu thông số này sai, bạn không thể xỏ bu lông qua được.

• Số lượng lỗ bu lông: Thông thường là 4 lỗ, 8 lỗ hoặc 12 lỗ tùy theo kích thước bích.

• Áp suất làm việc (Pressure Rating): Thường là PN10 hoặc PN16. Cần lưu ý rằng PVC có độ bền cơ học giảm dần theo thời gian và nhiệt độ, do đó không nên vận hành sát ngưỡng áp suất định mức.

So sánh mặt bích mù nhựa PVC và mặt bích kim loại

Insight chuyên gia: Nếu hệ thống của bạn là nước dân dụng, xử lý nước thải hoặc hóa chất nồng độ thấp ở nhiệt độ bình thường, mặt bích mù nhựa PVC là lựa chọn thông minh nhất để cắt giảm chi phí mà vẫn đảm bảo hiệu suất.

Tại sao nên chọn mặt bích mù nhựa PVC thay vì các giải pháp khác?

Lý do hàng đầu chính là tính kinh tế. So với một mặt bích mù bằng thép hay Inox 304, mặt bích nhựa PVC có giá chỉ bằng 1/3 đến 1/5. Bên cạnh đó, trong môi trường ẩm ướt hoặc dưới hầm ngầm, kim loại sẽ bị oxy hóa theo thời gian, dẫn đến việc bu lông bị kẹt hoặc mặt bích bị mòn vẹt. Với PVC, bạn hoàn toàn yên tâm về độ bền vật liệu lên đến hàng chục năm.

Tuy nhiên, cần nhớ một giới hạn quan trọng: PVC là vật liệu giòn. Nó không phù hợp cho các hệ thống có hiện tượng "búa nước" (va đập thủy lực) mạnh hoặc nhiệt độ lưu chất thường xuyên vượt quá 60°C.

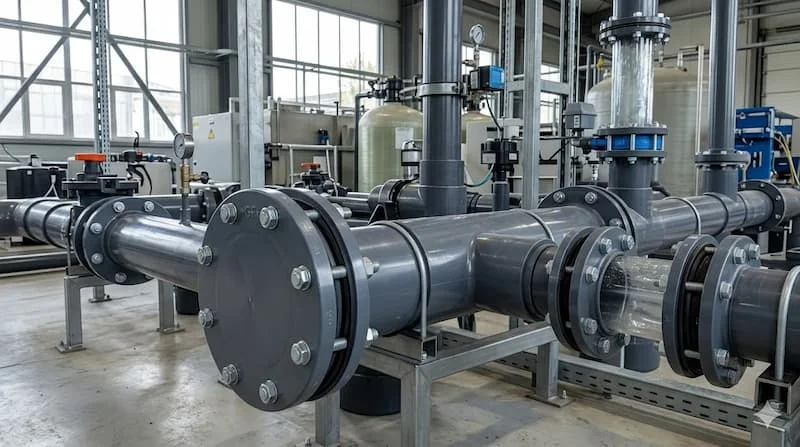

Ứng dụng thực tế của mặt bích mù nhựa PVC

Sản phẩm này xuất hiện dày đặc trong các hệ thống water pipe flange hiện nay:

1. Hệ thống xử lý nước thải: Bịt các đầu ống dự phòng để mở rộng công suất nhà máy trong tương lai.

2. Nông nghiệp công nghệ cao: Sử dụng trong các hệ thống tưới tiêu tự động, nơi cần tháo lắp bích để vệ sinh đường ống định kỳ.

3. Bể bơi và công viên nước: Kháng hóa chất Clo cực tốt, không gây ô nhiễm nguồn nước.

4. Kiểm tra hệ thống (Pressure Test): Dùng để chặn tạm thời một phân đoạn ống nhằm thử áp suất rò rỉ trước khi nghiệm thu công trình.

Những sai lầm thường gặp và hậu quả

• Dùng bu lông quá ngắn hoặc quá dài: Khiến việc siết không đủ lực nén gioăng hoặc bu lông chạm vào thành ống.

• Siết bu lông không đều tay: Nếu bạn siết một lỗ quá chặt trước khi xỏ các lỗ còn lại, mặt bích nhựa có thể bị nứt ngay lập tức do ứng suất tập trung.

• Bỏ qua gioăng cao su: Nhiều người tưởng rằng chỉ cần mặt nhựa ép vào nhau là kín, nhưng thực tế nước sẽ rò rỉ qua các khe hở siêu nhỏ.

• Lắp sai tiêu chuẩn: Cố tình đục rộng lỗ bích tiêu chuẩn JIS để vừa với tiêu chuẩn ANSI. Điều này làm yếu kết cấu mặt bích, gây nguy hiểm khi hệ thống tăng áp.

Hướng dẫn chọn mặt bích mù nhựa PVC đúng kỹ thuật (Checklist)

Để không phải mua đi mua lại nhiều lần, hãy kiểm tra các bước sau:

• Xác định hệ ống: Ống bạn đang dùng là Tiền Phong, Bình Minh hay ống nhập khẩu? (Điều này quyết định tiêu chuẩn JIS hay DIN).

• Đo kích thước ống: DN là bao nhiêu? (Ví dụ ống Ø90 là DN80).

• Kiểm tra áp lực bơm: Áp suất tối đa là bao nhiêu bar?

• Môi trường sử dụng: Nước sạch, nước nóng hay hóa chất? (Để chọn uPVC hay CPVC).

• Chọn phụ kiện đi kèm: Chuẩn bị sẵn gioăng cao su EPDM hoặc Silicone và bộ bu lông inox/thép mạ kẽm.

FAQ – Câu hỏi thường gặp

1. PVC blind flange có chịu được áp lực cao không?

Không. Nó thường chỉ hoạt động tốt ở mức áp lực dưới 10-16 bar (PN10-PN16). Với áp suất cao hơn, bạn nên chuyển sang bích kim loại.

2. Có thể dùng mặt bích thép cho ống nhựa không?

Có thể, nhưng bạn cần một bộ chuyển đổi (Van bi hoặc đầu nối bích nhựa). Tuy nhiên, chi phí sẽ cao hơn nhiều so với việc dùng đồng bộ nhựa.

3. PVC có bị ăn mòn bởi axit không?

Nó chịu được hầu hết các loại axit nồng độ thấp và kiềm, nhưng không chịu được các loại dung môi hữu cơ mạnh như Acetone hay Benzen.

4. Tại sao cần phải dùng gioăng khi lắp bích mù?

Vì bề mặt nhựa không bao giờ phẳng tuyệt đối. Gioăng cao su đóng vai trò là lớp đệm đàn hồi để lấp đầy các khe hở, đảm bảo độ kín nước.

5. Nên chọn CPVC hay uPVC?

Nếu hệ thống của bạn dẫn nước nóng (trên 60°C) hoặc hóa chất mạnh, hãy chọn CPVC. Với nước sinh hoạt bình thường, uPVC là đủ và kinh tế hơn.

Kết luận

Mặt bích mù nhựa PVC là một giải pháp kỹ thuật đơn giản nhưng hiệu quả, mang lại sự linh hoạt và tiết kiệm chi phí cho các hệ thống đường ống nhựa. Việc lựa chọn đúng tiêu chuẩn và lắp đặt đúng kỹ thuật không chỉ bảo vệ hệ thống khỏi rò rỉ mà còn kéo dài tuổi thọ của toàn bộ công trình.
