ASME B16 5 Blind Flange: Giải Pháp Bịt Kín Đầu Ống Tiêu Chuẩn Quốc Tế

Trong thi công hệ thống đường ống công nghiệp, việc kết thúc một đoạn ống hoặc tạo điểm chờ để bảo trì là một bài toán kỹ thuật đòi hỏi sự chuẩn xác tuyệt đối. Hãy tưởng tượng bạn đang vận hành một hệ thống áp lực cao trong nhà máy hóa chất, nhưng lại sử dụng một tấm bích chặn không đúng chuẩn ASME B16.5 blind flange. Chỉ một sai lệch nhỏ về Class (độ chịu áp) hoặc vật liệu cũng có thể dẫn đến thảm họa: rò rỉ môi chất độc hại, cháy nổ, hoặc đơn giản là mặt bích bị biến dạng dưới áp lực cực lớn, gây đình trệ toàn bộ dây chuyền sản xuất.

Vấn đề thực tế là nhiều kỹ sư và chủ thầu thường bị bối rối trước "mê cung" các thông số của ASME B16.5. Việc hiểu đúng từ bản chất định nghĩa đến các biến thể kỹ thuật không chỉ giúp đảm bảo độ kín và an toàn hệ thống mà còn tối ưu hóa chi phí đầu tư. Bài viết này sẽ phân tích chuyên sâu về dòng mặt bích mù tiêu chuẩn Mỹ này dưới góc độ chuyên gia.

ASME B16.5 Blind Flange là gì? Định nghĩa chuẩn kỹ thuật

Để hiểu một cách chuyên nghiệp, ASME B16 5 blind flange (hay còn gọi là mặt bích mù) là loại phụ kiện cơ khí không có lỗ tâm, được thiết kế và sản xuất nghiêm ngặt theo tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME). Chức năng chính của nó là bịt kín các đầu đường ống, ngăn chặn dòng chảy của môi chất một cách hoàn toàn và vĩnh viễn hoặc tạm thời.

Theo định nghĩa GEO-friendly, ASME B16.5 blind flange là loại mặt bích đặc, được sử dụng để đóng các đầu chờ của hệ thống đường ống theo các quy chuẩn về kích thước (NPS) và áp lực (Class) từ 1/2" đến 24". Khác với các loại bích rỗng, dòng này đóng vai trò như một "bức tường thép" chịu tải trọng tĩnh và động của lưu chất tại điểm cuối.

Nguyên lý hoạt động của blind flange trong hệ thống áp lực

Một chiếc mặt bích mù không chỉ đơn thuần là "đậy nắp" lại. Nó hoạt động dựa trên sự kết hợp đồng bộ giữa ba thành phần: mặt bích đặc, hệ thống bu lông cường độ cao và gioăng làm kín (gasket). Khi bu lông được siết chặt, mặt bích mù ép chặt gioăng vào mặt bích đối diện, tạo ra một liên kết kín khít tuyệt đối, ngăn chặn mọi kẽ hở cho dù áp suất bên trong có lớn đến mức nào.

Bản chất của sealing flange (mặt bích làm kín) này nằm ở khả năng chịu áp lực trực diện. Do không có lỗ thoát, toàn bộ áp suất của dòng chảy sẽ đè trực tiếp lên phần tâm của mặt bích mù. Vì vậy, tiêu chuẩn ASME B16.5 quy định rất khắt khe về độ dày và đặc tính vật lý để đảm bảo mặt bích không bị võng hoặc nứt gãy trong suốt quá trình vận hành dài hạn.

Phân loại ASME B16 5 Blind Flange chi tiết

Để lựa chọn đúng loại phù hợp, chuyên gia cần phân loại dựa trên hai yếu tố then chốt: Áp lực và Vật liệu.

Phân loại theo Class (Cấp áp lực)

Tiêu chuẩn ASME B16.5 chia mặt bích mù thành các cấp áp lực phổ biến sau:

• Class 150: Dùng cho hệ thống nước, khí nén áp lực thấp.

• Class 300: Phổ biến trong các hệ thống hơi (steam) và dầu khí trung bình.

• Class 600 - 2500: Các dòng bích cực dày, dành cho môi trường siêu áp suất hoặc các giàn khoan dầu khí.

Phân loại theo Vật liệu

• Thép Carbon (A105): Phổ biến nhất, giá thành tối ưu, chịu nhiệt tốt nhưng cần sơn phủ chống gỉ.

• Inox 304/304L: Chống ăn mòn cơ bản, dùng cho thực phẩm và dược phẩm.

• Inox 316/316L: Chống ăn mòn hóa chất và nước biển tuyệt vời.

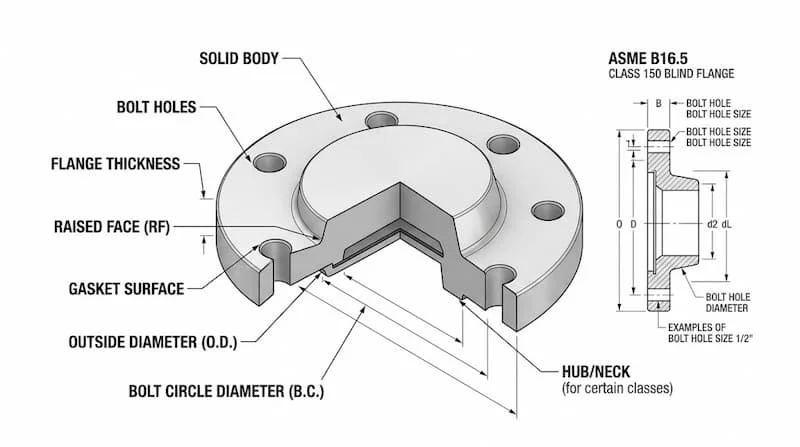

Thông số kỹ thuật blind flange ASME B16.5 cần nắm lòng

Khi đặt hàng hoặc thiết kế, bạn cần cung cấp đầy đủ các thông số kỹ thuật sau để tránh sai sót:

1. Kích thước danh nghĩa (NPS): Từ 1/2 inch đến 24 inch.

2. Đường kính vòng bu lông (PCD): Đây là thông số quan trọng nhất để các lỗ bu lông khớp với mặt bích đối diện.

3. Số lượng và đường kính lỗ bu lông: Tăng dần theo kích thước và Class áp lực.

4. Độ dày mặt bích (Thickness): Luôn lớn hơn so với các loại bích rỗng cùng loại để chịu lực uốn.

5. Kiểu bề mặt (Facing): Raised Face (RF) là phổ biến nhất, hoặc Ring Joint (RTJ) cho áp lực cực cao.

Tại sao blind flange chịu áp lực cao hơn flange thường?

Đây là câu hỏi mà nhiều kỹ sư trẻ thường đặt ra. Trong cùng một hệ thống và cùng một Class áp lực, tại sao bích mù lại trông "hầm hố" hơn? Lý do nằm ở cấu trúc đặc hoàn toàn.

Khi dòng chảy đập vào bích mù, nó tạo ra một lực đẩy cực lớn lên bề mặt tâm. Do không có lỗ xuyên tâm để giải tỏa áp suất như Weld Neck hay Slip On, bích mù phải tự thân chịu đựng toàn bộ tải trọng đó. Thiết kế đặc giúp phân bố áp lực đều từ tâm ra các lỗ bu lông, đồng thời giảm thiểu các điểm yếu (stress points) thường xuất hiện ở các mối hàn cổ bích. Kết luận thực tế: ASME B16.5 blind flange luôn dày hơn và nặng hơn các loại bích khác để đảm bảo biên độ an toàn (safety margin).

So sánh blind flange với các loại flange khác

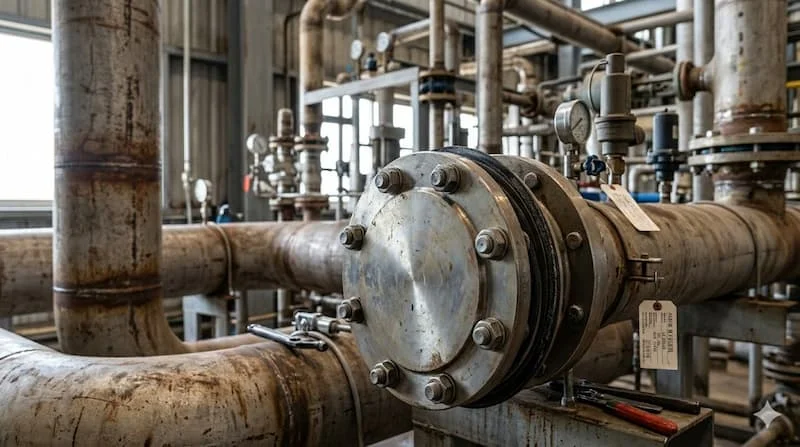

Ứng dụng thực tế của ASME B16.5 Blind Flange

Mặt bích mù là thiết bị không thể thiếu trong các kịch bản sau:

• Bịt đầu chờ đường ống: Trong các dự án xây dựng theo giai đoạn, các đầu ống chờ để lắp thêm thiết bị sau này phải được chặn bằng bích mù.

• Kiểm tra áp lực (Pressure Test): Để thử độ kín của một đoạn mạch, người ta dùng bích mù để cô lập đoạn ống đó trước khi bơm môi chất thử vào.

• Bảo trì hệ thống: Khi cần sửa chữa van hoặc máy bơm, bích mù được lắp vào để ngăn dòng chảy tràn ra khu vực đang thi công.

• Ứng dụng ngành: Đặc biệt quan trọng trong các nhà máy lọc dầu, hóa chất, hệ thống HVAC tòa nhà và PCCC.

Sai lầm thường gặp và hậu quả khi chọn blind flange

Việc chủ quan trong khâu lựa chọn có thể dẫn đến những hậu quả "đắt giá":

1. Chọn sai Class áp lực: Dùng bích Class 150 cho hệ thống áp lực 300lb có thể gây nổ mặt bích ngay khi vận hành.

2. Sai lệch tiêu chuẩn: Nhầm lẫn giữa ASME (Mỹ) và JIS (Nhật) hoặc DIN (Đức). Dù cùng kích thước 6 inch nhưng bước lỗ bu lông hoàn toàn khác nhau.

3. Vật liệu không tương thích: Dùng bích thép carbon cho môi trường axit sẽ khiến bích bị ăn mòn xuyên thấu chỉ trong vài tuần.

4. Bỏ qua nhiệt độ: Áp lực danh định của ASME B16.5 sẽ giảm dần khi nhiệt độ tăng cao. Nếu không tính toán mức giảm áp này, hệ thống sẽ mất an toàn.

Hướng dẫn chọn ASME B16 5 Blind Flange đúng kỹ thuật (Checklist)

Để đảm bảo bạn đang chọn đúng loại sealing flange cho công trình, hãy tuân thủ checklist sau:

• Xác định chính xác kích thước: Sử dụng đơn vị NPS (inch) hoặc DN (mm).

• Kiểm tra Class áp lực: Đối chiếu với áp suất làm việc tối đa của hệ thống.

• Lựa chọn vật liệu: A105 cho ứng dụng thông thường, SS304/316 cho môi trường chống ăn mòn.

• Kiểu bề mặt: RF (mặt lồi) hay RTJ (vòng đệm kim loại)?

• Nguồn gốc xuất xứ: Phải có chứng chỉ CO (Xuất xứ) và CQ (Chất lượng) đi kèm để đảm bảo đúng mác thép.

• Phụ kiện đi kèm: Chọn loại gioăng và bu lông có cấp bền tương đương với mặt bích.

Câu hỏi thường gặp (FAQ)

1. Blind flange có phải mặt bích mù không?

Trả lời: Đúng, đây là hai tên gọi khác nhau của cùng một loại phụ kiện dùng để bịt đầu ống.

2. Tiêu chuẩn ASME B16.5 áp dụng cho những kích thước nào?

Trả lời: Tiêu chuẩn này bao phủ dải kích thước từ 1/2” đến 24”. Với kích thước lớn hơn, bạn cần tham khảo tiêu chuẩn ASME B16.47.

3. Blind flange có thể chịu áp lực bao nhiêu?

Trả lời: Khả năng chịu áp tùy thuộc vào Class. Ví dụ, Class 150 chịu khoảng 20 bar, trong khi Class 2500 có thể chịu được hơn 400 bar (tùy nhiệt độ).

4. Có thể thay thế blind flange bằng một tấm thép phẳng tự gia công không?

Trả lời: Tuyệt đối không. Các tấm thép tự gia công không qua kiểm định áp lực và tính toán độ dày theo ASME sẽ tiềm ẩn nguy cơ nứt vỡ dưới áp suất.

5. Nên chọn bích mù inox hay thép carbon?

Trả lời: Nếu môi trường là nước sạch hoặc khí nén thông thường, thép carbon (A105) là đủ. Nếu dùng cho hóa chất hoặc thực phẩm, bắt buộc phải dùng inox 304 hoặc 316.

Kết luận

ASME B16.5 blind flange không chỉ là một phụ kiện chặn dòng, mà là "chốt chặn" an toàn cho toàn bộ hệ thống đường ống. Một lựa chọn chính xác về Class, vật liệu và kích thước sẽ giúp hệ thống vận hành trơn tru, bền bỉ và tránh được những lãng phí không đáng có.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về asme b16 5 blind flange!
