Cụm Van Xả Khí: Giải Pháp Tối Ưu Bảo Vệ Đường Ống Và Hiệu Suất Dòng Chảy

Bạn đã bao giờ gặp tình trạng hệ thống nước vừa mới lắp đặt nhưng đường ống đã có dấu hiệu rung lắc dữ dội, phát ra những tiếng kêu lục cục khó chịu? Hay nghiêm trọng hơn là áp suất nước trồi sụt thất thường khiến các thiết bị đầu cuối hoạt động kém hiệu quả?

Thực tế, nhiều chủ đầu tư và kỹ sư thường đổ lỗi cho máy bơm yếu hoặc ống kém chất lượng. Tuy nhiên, một nguyên nhân cực kỳ phổ biến nhưng lại thường bị bỏ qua chính là khí tích tụ trong đường ống. Những túi khí cứng đầu này tạo ra lực cản vô hình, gây ra hiện tượng búa nước (water hammer) và phá hủy hệ thống từ bên trong. Để giải quyết triệt để vấn đề này, việc hiểu và ứng dụng air release valve assembly chính là chìa khóa then chốt giúp hệ thống vận hành bền bỉ.

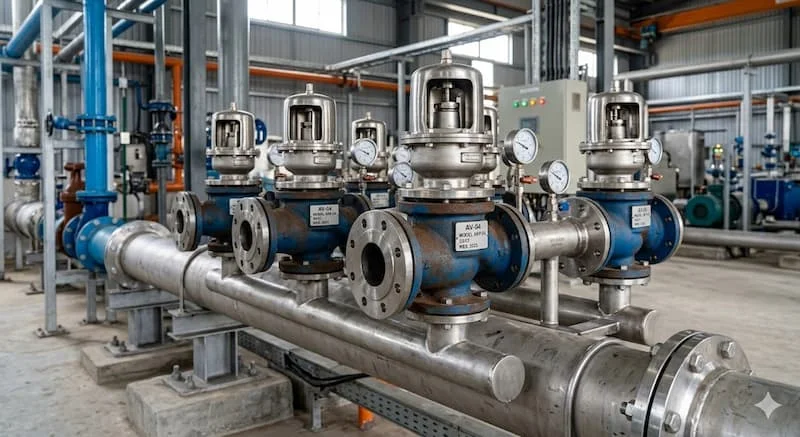

Cụm van xả khí là gì?

Cụm van xả khí là một tổ hợp thiết bị kỹ thuật, bao gồm một hoặc nhiều van xả khí được lắp đặt chiến lược trên hệ thống đường ống. Nhiệm vụ cốt lõi của cụm thiết bị này là tự động loại bỏ lượng khí dư thừa thoát ra từ dòng chất lỏng, từ đó bảo vệ áp suất và tối ưu hóa lưu lượng dòng chảy.

Trong kỹ thuật thủy lực, khí luôn tồn tại dưới dạng hòa tan hoặc các bong bóng tự do. Khi không được giải phóng, chúng tập hợp lại tại các điểm cao, tạo thành các "túi khí" gây tắc nghẽn dòng chảy (air lock). air release valve assembly đóng vai trò là "lá phổi", giúp hệ thống hít thở và duy trì sự ổn định. Không chỉ đơn thuần là xả khí, các cụm van hiện đại còn tích hợp chức năng chống chân không, ngăn chặn tình trạng móp méo đường ống khi xảy ra sự cố tụt áp đột ngột.

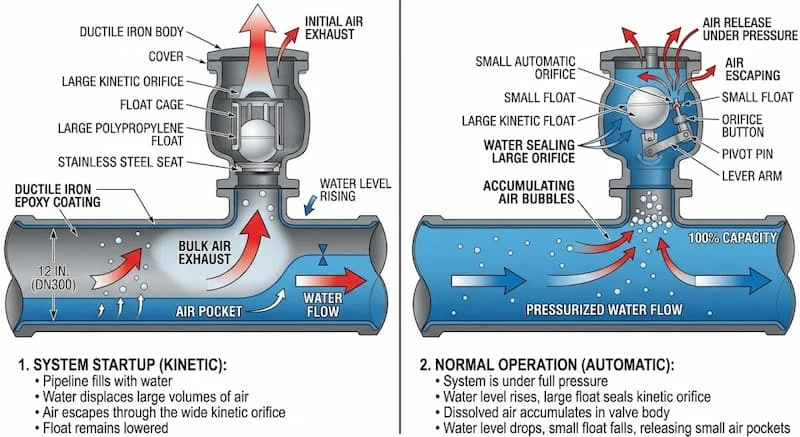

Nguyên lý hoạt động của van xả khí

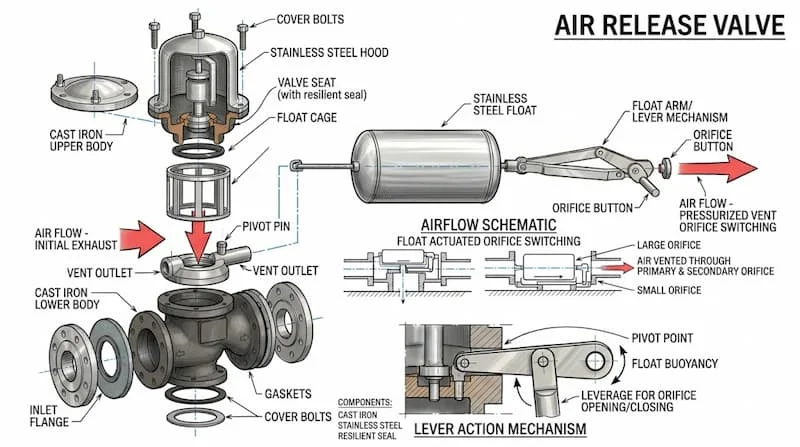

Cơ chế vận hành của van xả khí tự động dựa trên nguyên lý chênh lệch tỷ trọng giữa nước và khí. Bên trong thân van thường có một phao cơ học (bằng inox hoặc nhựa cao cấp).

• Giai đoạn xả khí: Khi có khí trong đường ống, khí sẽ nổi lên điểm cao nhất và đi vào thân van. Lúc này, mực nước bên trong van hạ xuống, đẩy phao rơi xuống theo trọng lực, mở cửa thoát khí để khí thoát ra ngoài môi trường.

• Giai đoạn đóng kín: Khi khí đã thoát hết, nước tràn vào đầy thân van. Lực nổi của nước đẩy phao lên cao, ép chặt vào gioăng làm kín (seal), ngăn không cho nước rò rỉ ra ngoài.

Tại sao chúng ta cần một cụm (cluster) thay vì chỉ một van đơn lẻ? Trong các hệ thống lớn, lưu lượng khí thay đổi rất phức tạp. Một cụm van thường kết hợp giữa van xả khí lỗ nhỏ (xả khí liên tục khi vận hành) và van xả khí lỗ lớn (xả lưu lượng lớn khi nạp nước hoặc nạp khí khi xả cạn ống). Sự phối hợp này đảm bảo hệ thống an toàn trong mọi kịch bản vận hành.

Phân loại air release valve assembly phổ biến hiện nay

Việc phân loại đúng giúp kỹ sư tối ưu hóa chi phí và hiệu năng. Dựa trên chức năng và ứng dụng, ta có các loại sau:

Theo chức năng kỹ thuật

• Van xả khí đơn (Single Orifice): Thiết kế đơn giản, thường dùng cho các đường ống nhỏ, áp suất thấp.

• Van xả khí kép/đôi (Double Orifice): Kết hợp cả hai chức năng xả khí lưu lượng lớn và xả khí liên tục. Đây là dòng phổ biến nhất trong các dự án cấp thoát nước.

• air release valve assembly ba chức năng: Bao gồm xả khí lưu lượng lớn, xả khí nhỏ và hút khí chống chân không. Đây là giải pháp toàn diện nhất cho các đường ống dài và địa hình phức tạp.

Theo môi trường ứng dụng

• Hệ thống nước sạch: Thường làm bằng gang cầu sơn phủ Epoxy hoặc Inox để đảm bảo vệ sinh an toàn thực phẩm.

• Hệ thống nước thải: Có thiết kế thân van dài hơn để ngăn chất thải rắn tiếp xúc làm kẹt cơ cấu phao.

• Hệ thống HVAC & PCCC: Yêu cầu độ nhạy cao và khả năng chịu nhiệt độ biến thiên liên tục.

Ưu điểm: Cụm van giúp bảo vệ hệ thống triệt để, giảm chi phí điện năng cho bơm.

Nhược điểm: Chi phí đầu tư ban đầu cao hơn so với việc lắp một van đơn lẻ, yêu cầu không gian lắp đặt lớn hơn.

Thông số kỹ thuật quan trọng cần lưu ý

Khi lựa chọn air release valve assembly, việc đọc hiểu thông số kỹ thuật là bắt buộc để tránh các rủi ro vận hành:

1. Áp suất làm việc (Working Pressure): Thường là PN10, PN16 hoặc PN25. Việc chọn van có áp suất thấp hơn áp suất hệ thống có thể gây nổ van, trong khi chọn quá cao sẽ gây lãng phí ngân sách.

2. Kích thước danh định (DN): Phải tương thích với lưu lượng khí cần thoát. Một sai lầm phổ biến là chọn DN của van xả khí quá nhỏ so với đường ống chính, dẫn đến việc thoát khí không kịp thời.

3. Vật liệu chế tạo: * Gang cầu (Ductile Iron): Phổ biến nhất, bền bỉ, giá thành hợp lý.

   • Inox (Stainless Steel): Dùng cho môi trường ăn mòn hoặc thực phẩm.

   • Đồng (Brass): Thường dùng cho các hệ thống dân dụng nhỏ hoặc HVAC.

So sánh air release valve assembly vs van xả khí đơn lẻ

Kết luận: Hệ thống càng quy mô và có địa hình thay đổi cao độ phức tạp, việc sử dụng air release valve assembly là lựa chọn bắt buộc để đảm bảo an toàn dài hạn.

Khi nào hệ thống của bạn cần lắp air release valve assembly?

Không phải đoạn ống nào cũng cần lắp cụm van, nhưng có những vị trí "tử huyệt" sau đây bạn không thể bỏ qua:

• Các điểm cao nhất của địa hình: Khí luôn có xu hướng tích tụ tại điểm cao nhất. Nếu không có van xả, túi khí tại đây sẽ chặn đứng dòng chảy.

• Sau các trạm bơm: Quá trình bơm thường kéo theo không khí vào đường ống.

• Các đoạn ống dài trên 500m - 1km: Ma sát và thay đổi áp suất dọc đường ống dễ sinh ra khí hòa tan.

• Vị trí có sự thay đổi độ dốc: Điểm chuyển tiếp giữa đoạn dốc lên và dốc xuống.

Những sai lầm thường gặp và hậu quả khôn lường

Nhiều đơn vị thi công vẫn mắc phải những lỗi cơ bản như:

1. Lắp sai vị trí: Lắp van xả khí tại điểm thấp hoặc đoạn ống bằng phẳng không có độ dốc hướng về van.

2. Bỏ qua bảo trì: Van xả khí sau một thời gian bị đóng cặn vôi hoặc rác làm kẹt phao, dẫn đến hiện tượng rò rỉ nước liên tục hoặc van không mở được.

3. Không lắp van cô lập (Isolating Valve): Khi cần sửa chữa van xả khí, bạn phải dừng cả hệ thống nếu không có van khóa đi kèm.

Hậu quả: Gây ra hiện tượng búa nước, làm vỡ ống, hỏng đồng hồ đo lưu lượng và làm giảm tuổi thọ máy bơm lên đến 40%.

Cách chọn air release valve assembly chuẩn kỹ thuật

Để chọn được thiết bị ưng ý, hãy tuân thủ checklist sau:

• Bước 1: Xác định loại lưu chất (Nước sạch, nước thải hay hóa chất?).

• Bước 2: Tính toán áp suất tối đa và áp suất tối thiểu của hệ thống.

• Bước 3: Xác định lưu lượng khí cần xả (Dựa trên đường kính ống và tốc độ nạp nước).

• Bước 4: Lựa chọn vị trí lắp đặt (Điểm cao, sau bơm, trước đồng hồ).

• Bước 5: Chọn thương hiệu uy tín có đầy đủ CO/CQ để đảm bảo chất lượng.

Lưu ý khi lắp đặt và bảo trì định kỳ

• Lắp đặt: Van phải luôn được lắp theo phương thẳng đứng. Phía dưới air release valve assembly nên có một van bi hoặc van cổng để thuận tiện cho việc tháo dỡ bảo trì mà không cần ngắt nước toàn hệ thống.

• Bảo trì: Thực hiện kiểm tra định kỳ 6–12 tháng/lần. Vệ sinh sạch sẽ rác bẩn trong buồng van và kiểm tra độ đàn hồi của gioăng cao su.

Giải đáp thắc mắc (FAQ)

1. Cụm van xả khí có bắt buộc phải lắp không?

Đối với các hệ thống công nghiệp, trạm cấp nước thành phố hoặc tòa nhà cao tầng, đây là thiết bị bắt buộc để phòng tránh nổ ống do áp suất khí.

2. Tại sao van xả khí của tôi lại bị chảy nước?

Có thể do phao bị kẹt bởi rác thải hoặc gioăng làm kín bị lão hóa. Bạn cần tháo ra vệ sinh hoặc thay bộ kit sửa chữa.

3. Tôi có thể tự lắp đặt cụm van này không?

Nếu là hệ thống dân dụng nhỏ, bạn có thể tự lắp. Tuy nhiên, với hệ thống áp lực cao, bạn cần đội ngũ kỹ thuật chuyên nghiệp để đảm bảo an toàn.

Kết luận

Cụm van xả khí có thể chiếm một phần nhỏ trong ngân sách dự án, nhưng vai trò của nó lại quyết định đến 90% sự ổn định của hệ thống truyền tải nước. Việc lựa chọn đúng loại van xả khí tự động không chỉ giúp bạn tiết kiệm chi phí sửa chữa do sự cố búa nước mà còn tối ưu hóa năng lượng vận hành máy bơm.
