Van Chặn Lửa Ống Gió: Giải Pháp Sống Còn Ngăn Cháy Lan Trong Hệ Thống HVAC

Trong các vụ hỏa hoạn tại nhà cao tầng hay nhà máy, một kịch bản tồi tệ thường xuyên xảy ra: lửa và khói độc bùng phát tại một phòng nhưng nhanh chóng bao trùm toàn bộ tòa nhà chỉ trong vài phút. Thủ phạm không ai khác chính là hệ thống thông gió – vốn được thiết kế để dẫn khí tươi, nhưng khi có sự cố, nó vô tình trở thành "xa lộ" dẫn lửa xuyên qua các tầng và các khoang cháy.

Thực tế, nhiều công trình hiện nay vẫn chưa chú trọng đúng mức, lắp đặt sai vị trí hoặc sử dụng sai tiêu chuẩn van chặn lửa gió. Điều này không chỉ dẫn đến việc mất kiểm soát khói lửa mà còn khiến hệ thống HVAC trở thành tác nhân gây nguy hiểm trực tiếp đến tính mạng. Để đảm bảo an toàn tuyệt đối và tuân thủ nghiêm ngặt các quy định PCCC hiện hành, việc hiểu rõ và đầu tư đúng cách vào giải pháp van chặn lửa là yêu cầu bắt buộc đối với mọi chủ đầu tư và đơn vị thi công.

Van chặn lửa ống gió là gì?

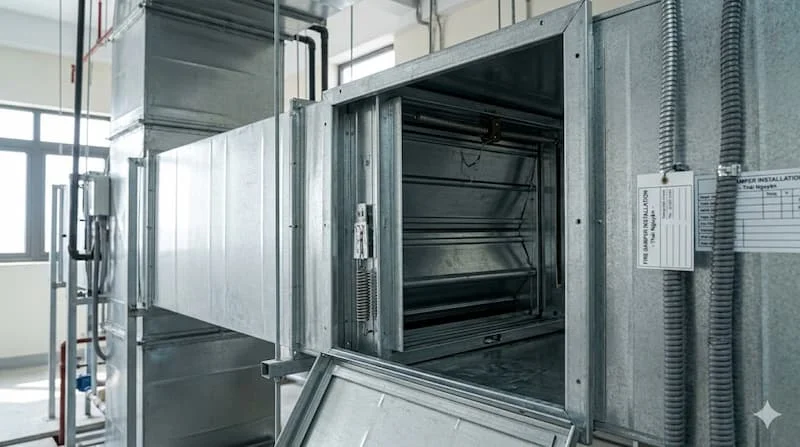

Van chặn lửa ống gió (Fire Damper) là thiết bị an toàn chuyên dụng được lắp đặt tại các điểm giao cắt giữa hệ thống đường ống dẫn gió với các tường ngăn cháy hoặc sàn ngăn cháy. Mục đích cốt lõi của thiết bị là tự động đóng kín đường ống khi nhiệt độ dòng khí tăng cao đột biến, từ đó cô lập đám cháy và ngăn chặn khói độc lan sang các khu vực lân cận.

Trong bối cảnh kiến trúc hiện đại, thiết bị này đóng vai trò quyết định trong việc phân chia "khoang cháy". Nó không chỉ là một cấu kiện cơ khí đơn thuần mà là một phần của chiến lược bảo vệ thụ động, giúp bảo vệ kết cấu công trình khỏi sự phá hủy của nhiệt độ cao và kéo dài thời gian để lực lượng cứu hỏa tiếp cận. Việc lắp đặt van gió công nghiệp loại chặn lửa là tiêu chuẩn không thể thiếu để đạt được nghiệm thu PCCC cho mọi tòa nhà công cộng và nhà xưởng sản xuất.

Nguyên lý hoạt động của van chặn lửa ống gió

Về cơ bản, van chặn lửa gió hoạt động dựa trên cơ chế cảm ứng nhiệt hoặc tín hiệu điện từ hệ thống báo cháy trung tâm.

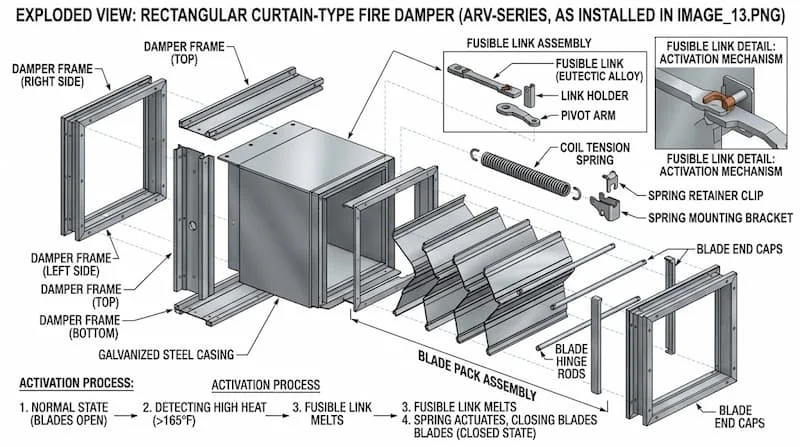

• Trạng thái bình thường: Các cánh van được giữ ở vị trí mở hoàn toàn bằng một cầu chì nhiệt (fusible link) hoặc motor điện, cho phép lưu lượng gió đi qua hệ thống ổn định để điều hòa không khí.

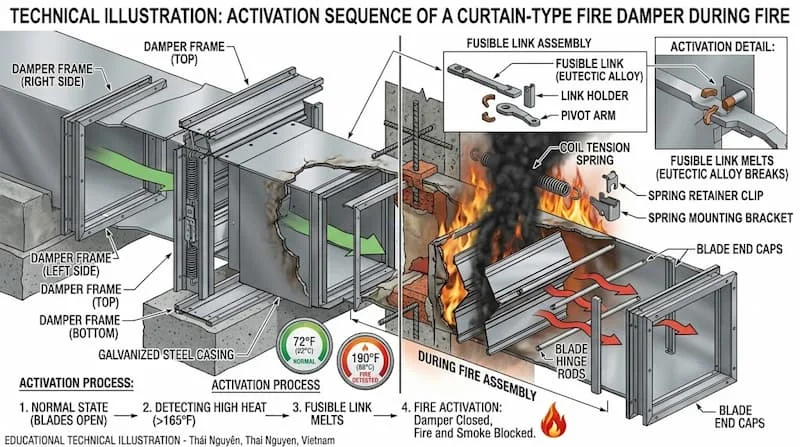

• Trạng thái khi có sự cố: Khi nhiệt độ trong ống dẫn gió đạt đến ngưỡng kích hoạt (thường là 70°C đối với hệ thống thông gió thông thường hoặc lên đến 280°C đối với hệ thống hút khói), cầu chì nhiệt sẽ nóng chảy và đứt ra. Lúc này, lực lò xo dự phòng sẽ đẩy các cánh van đóng sập lại ngay lập tức.

Bản chất của quá trình này là tạo ra một vách ngăn vật lý kín kẽ, ngăn cản sự oxy hóa nuôi dưỡng đám cháy và chặn đứng dòng khói độc. Trong các hệ thống hiện đại hơn, van được trang bị motor điện sẽ nhận tín hiệu trực tiếp từ đầu báo cháy, giúp van đóng lại sớm hơn cả khi nhiệt độ tại vị trí van chưa kịp tăng cao, tối ưu hóa khả năng bảo vệ con người.

Phân loại van chặn lửa gió phổ biến

Tùy vào quy mô dự án và yêu cầu kỹ thuật, van chặn lửa gió được phân chia thành nhiều phân khúc khác nhau:

Phân theo cơ chế vận hành

• Van chặn lửa cơ (Fusible Link): Hoạt động hoàn toàn tự động bằng cầu chì nhiệt. Ưu điểm là chi phí thấp, không cần nguồn điện nhưng phải thay thế cầu chì sau mỗi lần kích hoạt.

• Van chặn lửa điện (Motorized): Sử dụng động cơ điện (Actuator). Loại này linh hoạt hơn vì có thể đóng/mở từ xa và tích hợp vào hệ thống quản lý tòa nhà (BMS).

Phân theo cấu tạo cánh

• Van 1 cánh: Thường dùng cho các ống gió nhỏ, cấu tạo đơn giản, đóng nhanh.

• Van nhiều cánh: Dùng cho các ống gió kích thước lớn, giúp giảm trở lực gió khi mở và đảm bảo độ kín khi đóng.

Phân theo tiêu chuẩn chịu lửa (EI)

Đây là cách phân loại quan trọng nhất để nghiệm thu PCCC:

• E (Integrity): Độ kín lửa, đảm bảo không cho ngọn lửa xuyên qua trong một khoảng thời gian nhất định.

• I (Insulation): Khả năng cách nhiệt, đảm bảo mặt sau của van không quá nóng gây cháy lan do truyền nhiệt.

• Các cấp độ phổ biến: EI60, EI90, EI120 (tương ứng khả năng chịu được 60, 90 hoặc 120 phút trong lửa).

Thông số kỹ thuật quan trọng cần biết

Khi lựa chọn van gió công nghiệp cho mục đích chặn lửa, các kỹ sư cần đặc biệt lưu tâm đến những thông số sau:

1. Vật liệu: Thường là thép mạ kẽm (Galvanized steel) có độ dày từ 1.15mm trở lên để chịu được nhiệt độ cao mà không biến dạng. Ở các môi trường hóa chất hoặc gần biển, inox 304 là lựa chọn tối ưu.

2. Kích thước (W x H): Phải khớp chính xác với kích thước lòng ống gió để đảm bảo không có khe hở khi lắp đặt, đồng thời không gây sụt áp lưu lượng gió (Airflow).

3. Tiêu chuẩn kiểm định: Thiết bị phải có chứng chỉ hoặc Test Report theo tiêu chuẩn TCVN, UL hoặc BS. Nếu không có giấy tờ này, công trình sẽ không thể nghiệm thu hệ thống PCCC.

4. Áp suất làm việc: Van phải chịu được áp suất gió trong hệ thống mà không tự động đóng sập khi vận hành bình thường.

So sánh van chặn lửa và van điều chỉnh gió (VCD)

Nhiều người thường nhầm lẫn giữa hai loại van này do hình dáng bên ngoài khá giống nhau. Tuy nhiên, chức năng của chúng hoàn toàn khác biệt:

Kết luận: Bạn tuyệt đối không thể sử dụng van VCD thông thường để thay thế cho van chặn lửa ống gió vì chúng sẽ nóng chảy và mất tác dụng ngay khi tiếp xúc với nhiệt độ cao.

Ứng dụng thực tế: Khi nào bắt buộc phải dùng?

Theo quy chuẩn xây dựng và PCCC, van chặn lửa ống gió là yêu cầu bắt buộc tại các vị trí:

• Nơi đường ống gió xuyên qua tường ngăn cháy hoặc sàn ngăn cháy giữa các tầng.

• Hệ thống thông gió của các tòa nhà cao tầng, chung cư, khách sạn.

• Khu vực bếp công nghiệp, nơi có nguy cơ cháy cao do dầu mỡ.

• Các nhà máy sản xuất linh kiện điện tử, hóa chất, trung tâm dữ liệu (Data Center).

Việc bỏ qua thiết bị này hoặc lắp đặt sai vị trí (ví dụ lắp cách tường ngăn cháy một khoảng xa) sẽ khiến lửa có thể men theo mặt ngoài ống gió hoặc đi qua các kẽ hở xuyên tường trước khi chạm tới van, làm mất hoàn toàn hiệu quả chống cháy.

Cách chọn van chặn lửa đúng kỹ thuật (Checklist)

Để chọn mua và lắp đặt hiệu quả, hãy tuân theo danh sách kiểm tra sau:

• Xác định vị trí lắp: Lắp trên tường hay trên sàn? Điều này quyết định hướng đóng của cánh van.

• Chọn cấp độ EI: Tra cứu hồ sơ thiết kế PCCC để biết cần loại EI60, 90 hay 120.

• Loại vận hành: Chọn van cơ (tiết kiệm) hay van motor (hiện đại, an toàn hơn).

• Kích thước chuẩn: Đo đạc kỹ ống gió thực tế tại công trình trước khi đặt hàng.

• Nguồn gốc xuất xứ: Ưu tiên các nhà sản xuất có đầy đủ hồ sơ thí nghiệm (Test Report) từ các cơ quan chức năng.

Gợi ý: Nên lựa chọn các đơn vị cung cấp van gió công nghiệp uy tín có hỗ trợ tư vấn kỹ thuật chuyên sâu để tránh sai sót trong khâu hồ sơ pháp lý.

Lưu ý khi lắp đặt và bảo trì

• Lắp đặt: Trục van phải nằm ngang, đảm bảo cánh van không bị kẹt bởi các cấu kiện xung quanh. Phần khung van phải được chèn kín bằng vật liệu chống cháy chuyên dụng (như vữa hoặc bông khoáng chống cháy) tại điểm xuyên tường.

• Bảo trì: Định kỳ 6 tháng một lần cần kiểm tra bằng mắt thường và thử kích hoạt đóng van. Bụi bẩn tích tụ lâu ngày có thể làm kẹt cơ cấu lò xo, khiến van không thể đóng kín khi cần thiết.

Giải đáp thắc mắc (FAQ)

1. Van chặn lửa có bắt buộc phải có chứng chỉ kiểm định không?

Có. Mọi loại van chặn lửa ống gió lắp đặt trong công trình yêu cầu PCCC đều phải có giấy chứng nhận kiểm định phương tiện PCCC từ cơ quan có thẩm quyền.

2. Sự khác biệt lớn nhất giữa EI60 và EI120 là gì?

Đó là thời gian. EI120 có khả năng chịu được lửa và cách nhiệt lâu gấp đôi EI60, thường được yêu cầu ở các vị trí hiểm yếu hoặc các tòa nhà có số tầng lớn.

3. Van chặn lửa motor có cần nguồn điện dự phòng không?

Có. Thông thường van motor sử dụng cơ chế "Fail-safe" (tự động đóng khi mất điện) hoặc được kết nối với nguồn điện ưu tiên để đảm bảo vận hành khi xảy ra hỏa hoạn.

Kết luận

Van chặn lửa ống gió không đơn thuần là một phụ kiện trong hệ thống HVAC, mà nó là rào chắn cuối cùng bảo vệ công trình và tính mạng con người trước thảm họa hỏa hoạn. Đầu tư vào các dòng van gió công nghiệp đạt chuẩn EI không chỉ là tuân thủ pháp luật mà còn thể hiện trách nhiệm của chủ đầu tư đối với sự an toàn bền vững.

Đừng để hệ thống thông gió trở thành "kẻ tiếp tay" cho lửa. Hãy kiểm tra ngay hệ thống của bạn để đảm bảo mọi điểm xuyên cắt đều đã được bảo vệ bởi những chiếc van chặn lửa chất lượng nhất.
