Van Tiết Lưu Điều Chỉnh Khí Nén: Bí Quyết Kiểm Soát Tốc Độ Xy Lanh Mượt Mà

Trong vận hành hệ thống tự động hóa, không ít kỹ sư gặp phải tình trạng xy lanh khí nén lao đi quá nhanh gây va đập mạnh, làm rung chuyển khung máy, hoặc ngược lại, chạy quá chậm làm kéo dài chu kỳ sản xuất (cycle time). Những cú va đập cơ khí lặp đi lặp lại không chỉ gây tiếng ồn khó chịu mà còn là "kẻ sát nhân thầm lặng" phá hủy các mối hàn, làm lỏng bu lông và giảm tuổi thọ của chính xy lanh.

Nguyên nhân phổ biến nhất không nằm ở áp suất khí hay loại xy lanh, mà nằm ở việc thiếu hoặc sử dụng sai van tiết lưu chỉnh khí nén. Dù là một linh kiện nhỏ bé và có giá thành thấp, nhưng đây chính là thiết bị then chốt quyết định độ ổn định, sự êm ái và hiệu suất tối ưu của toàn bộ hệ thống khí nén công nghiệp.

Van tiết lưu điều chỉnh khí nén là gì? Định nghĩa và vai trò

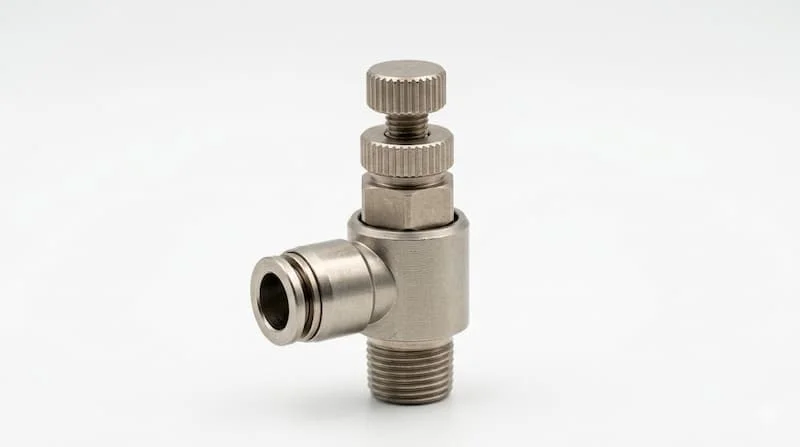

Van tiết lưu điều chỉnh khí nén (tên tiếng Anh: Pneumatic Flow Control Valve) là một thiết bị phụ trợ trong hệ thống khí nén, được thiết kế để điều chỉnh lưu lượng khí đi qua đường ống. Bằng cách thay đổi lượng khí cấp vào hoặc thoát ra, thiết bị này cho phép người dùng kiểm soát chính xác tốc độ chuyển động của các cơ cấu chấp hành, điển hình là xy lanh khí nén.

Vai trò cốt lõi trong hệ thống:

• Điều chỉnh tốc độ: Tăng hoặc giảm vận tốc hành trình của piston theo ý muốn.

• Giảm chấn và chống va đập: Giúp xy lanh dừng lại hoặc khởi động một cách êm ái, tránh các xung lực cơ khí đột ngột.

• Tối ưu hóa năng suất: Giúp đồng bộ hóa các chuyển động của nhiều xy lanh trong một dây chuyền, đảm bảo các công đoạn diễn ra nhịp nhàng.

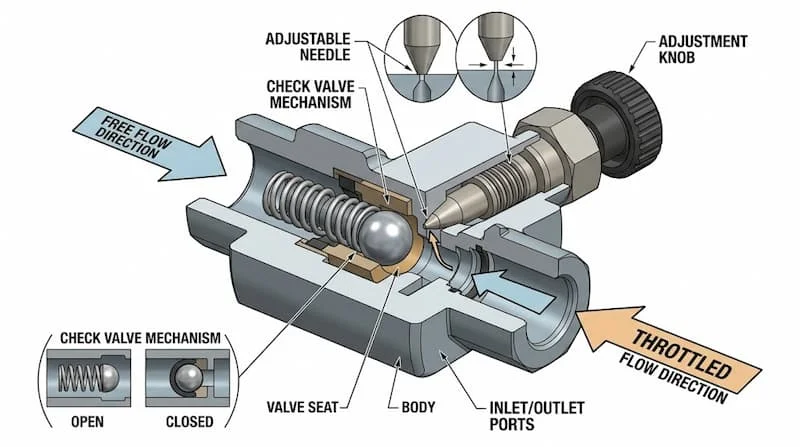

Nguyên lý hoạt động của van tiết lưu

Nguyên lý của van tiết lưu dựa trên việc thu hẹp hoặc mở rộng tiết diện của dòng chảy. Bạn có thể hình dung nó giống như một chiếc vòi nước; khi bạn vặn vòi lại, lượng nước chảy ra ít đi khiến áp lực động giảm xuống và tốc độ dòng chảy chậm lại.

Trong khí nén, cơ chế này thường được thực hiện thông qua một vít điều chỉnh (kim van).

1. Khi vặn vít vào: Kim van đi xuống, che bớt khoảng không gian mà khí nén có thể đi qua. Lưu lượng khí giảm dẫn đến tốc độ xy lanh khí nén chậm lại.

2. Khi vặn vít ra: Tiết diện mở rộng, khí nén thoát qua nhiều hơn, đẩy nhanh tốc độ hành trình.

Cần lưu ý rằng, van tiết lưu không làm thay đổi áp suất tĩnh của hệ thống mà chỉ thay đổi lưu lượng (flow rate). Hiểu một cách đơn giản: Ít khí đi vào/ra thì chạy chậm, nhiều khí thì chạy nhanh.

Phân loại van tiết lưu khí nén chuyên sâu

Để chọn đúng loại van, bạn cần phân biệt rõ các biến thể của chúng dựa trên cấu tạo và cách thức lắp đặt.

1. Phân loại theo cấu tạo (Chức năng)

• Van tiết lưu 1 chiều (One-way): Đây là loại phổ biến nhất. Nó chỉ tiết lưu dòng khí theo một chiều duy nhất, chiều ngược lại khí nén sẽ đi qua van một chiều (check valve) bên trong để lưu thông tự do. Điều này cho phép điều chỉnh tốc độ tiến nhưng giữ nguyên tốc độ lùi (hoặc ngược lại).

• Van tiết lưu 2 chiều: Tiết lưu dòng khí ở cả hai chiều đi và về. Loại này ít dùng hơn vì khó kiểm soát độc lập từng hành trình của xy lanh.

2. Phân loại theo vị trí lắp đặt (Nguyên lý điều khiển)

• Tiết lưu đầu vào (Meter-in): Van được lắp để hạn chế lượng khí đi vào buồng xy lanh. Cách này thường khiến xy lanh chạy bị giật vì khí nén có tính đàn hồi, khó tạo ra chuyển động mượt mà ngay từ đầu.

• Tiết lưu đầu ra (Meter-out): Van hạn chế lượng khí thoát ra từ buồng đối diện. Đây là kiểu lắp được các chuyên gia khuyến nghị vì nó tạo ra một "đệm khí" đối kháng, giúp piston chuyển động cực kỳ ổn định và mượt mà.

Thông số kỹ thuật cần biết khi lựa chọn

Việc chọn sai thông số không chỉ khiến bạn không điều chỉnh được tốc độ mà còn có thể gây rò rỉ khí. Hãy chú ý các điểm sau:

• Kích thước ren (Port Size): Các chuẩn phổ biến như M5, 1/8", 1/4", 3/8", 1/2". Bạn cần chọn ren khớp với cổng của xy lanh hoặc van điện từ.

• Lưu lượng khí (Flow Rate): Được tính bằng lít/phút (L/min). Nếu xy lanh có đường kính lớn (Bore size lớn), bạn cần van có lưu lượng lớn tương ứng.

• Áp suất làm việc: Thông thường từ 0.5 đến 10 bar. Hãy đảm bảo van chịu được áp suất cao nhất của máy nén khí.

• Vật liệu: Thân nhựa (nhẹ, rẻ), đồng thau (bền bỉ) hoặc inox (dùng cho môi trường hóa chất, thực phẩm).

So sánh: Meter-in vs Meter-out – Tại sao Meter-out lại chiếm ưu thế?

Trong kỹ thuật khí nén, câu hỏi "Nên tiết lưu đầu vào hay đầu ra?" luôn là chủ đề được quan tâm.

Lời khuyên từ chuyên gia: Hãy ưu tiên sử dụng Meter-out. Việc giữ lại một lượng khí ở đầu thoát giúp kiểm soát động năng của piston tốt hơn, đặc biệt khi xy lanh phải đẩy tải trọng nặng.

Tại sao bắt buộc phải dùng van tiết lưu trong hệ thống khí nén?

Không giống như dầu thủy lực (chất lỏng không nén được), khí nén có tính đàn hồi cao. Nếu không có van tiết lưu, khi van điện từ chuyển trạng thái, một lượng khí lớn sẽ ùa vào xy lanh khiến piston phóng đi với vận tốc cực lớn.

1. Bảo vệ thiết bị cơ khí: Giảm thiểu lực va chạm tại điểm cuối hành trình, tránh làm biến dạng ty xy lanh hoặc hỏng giảm chấn.

2. Đảm bảo an toàn: Tránh các chuyển động bất ngờ gây nguy hiểm cho người vận hành.

3. Độ chính xác: Trong các ứng dụng gắp thả (pick and place), tốc độ ổn định giúp robot hoặc cơ cấu gắp làm việc chính xác, không bị rơi sản phẩm.

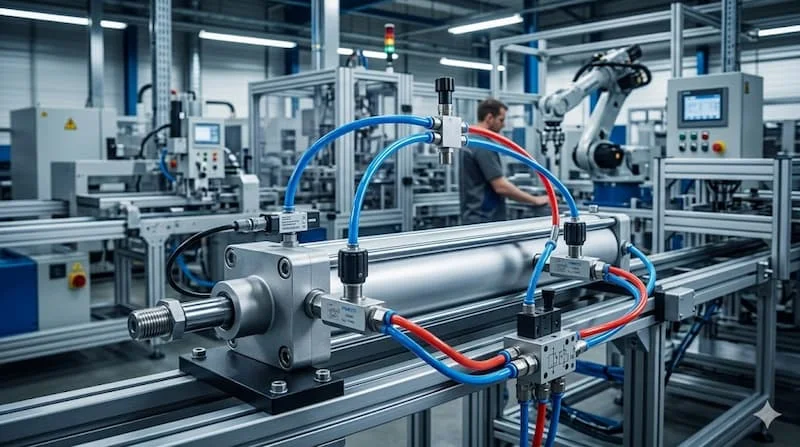

Ứng dụng và những sai lầm thường gặp

Ứng dụng thực tế

Van tiết lưu chỉnh khí nén có mặt trong:

• Máy đóng gói thực phẩm (điều chỉnh tốc độ dao cắt).

• Dây chuyền lắp ráp điện tử (cánh tay robot khí nén).

• Máy ép, máy dập sử dụng khí nén.

• Hệ thống cửa tự động trên xe bus hoặc nhà máy.

Sai lầm "chết người" khi lắp đặt

• Lắp sai chiều van: Nhiều người lắp ngược chiều van tiết lưu một chiều, dẫn đến việc không thể điều chỉnh được tốc độ hoặc khí bị nghẽn hoàn toàn.

• Siết vít quá chặt: Việc khóa hoàn toàn van tiết lưu có thể làm hỏng kim van hoặc gây áp suất ảo trong đường ống, khiến hệ thống không thể khởi động.

• Chọn sai kích thước đường ống: Dùng ống quá nhỏ so với lưu lượng cần thiết của xy lanh khiến van tiết lưu mất tác dụng điều chỉnh.

Hướng dẫn chỉnh van tiết lưu chuẩn kỹ thuật

Để hệ thống hoạt động êm ái nhất, hãy thực hiện theo quy trình 4 bước sau:

1. Mở hoàn toàn: Vặn vít điều chỉnh ra trước khi cấp khí để đảm bảo không có vật cản đột ngột.

2. Chạy thử: Kích hoạt van điện từ để xy lanh chuyển động ở tốc độ tự do (thường là rất nhanh).

3. Siết dần để giảm tốc: Vặn vít vào từ từ cho đến khi đạt được tốc độ mong muốn. Quan sát chuyển động của piston xem có bị rung hay không.

4. Khóa cố định: Sau khi đạt tốc độ chuẩn, hãy siết đai ốc khóa (lock nut) để đảm bảo vít không bị lỏng ra do rung động của máy.

Giải đáp thắc mắc thường gặp (FAQ)

1. Van tiết lưu điều chỉnh khí nén có thay thế được van điều áp không?

Không. Van điều áp (Regulator) kiểm soát lực (áp suất), còn van tiết lưu kiểm soát tốc độ (lưu lượng). Để xy lanh chạy yếu đi, dùng điều áp; để chạy chậm lại, dùng tiết lưu.

2. Tại sao xy lanh vẫn giật dù đã lắp van tiết lưu?

Có thể bạn đang lắp kiểu Meter-in hoặc xy lanh bị khô mỡ bôi trơn, gây ma sát lớn. Hãy chuyển sang kiểu Meter-out và kiểm tra bộ lọc dầu bôi trơn.

3. Van tiết lưu có điều chỉnh được áp suất không?

Không trực tiếp. Nó chỉ làm giảm lưu lượng. Tuy nhiên, trong lúc dòng khí đang chảy, áp suất phía sau điểm tiết lưu sẽ thấp hơn phía trước (áp suất động), nhưng khi dừng hẳn, áp suất hai bên sẽ cân bằng.

4. Có cần lắp van tiết lưu cho mọi xy lanh không?

Gần như 90% các ứng dụng đều cần. Chỉ trừ các trường hợp xy lanh hành trình cực ngắn hoặc các ứng dụng xả khí nhanh đặc thù.

Kết luận

Van tiết lưu điều chỉnh khí nén tuy nhỏ nhưng lại đóng vai trò như một "nhạc trưởng", điều phối nhịp điệu chuyển động của toàn bộ hệ thống máy móc. Việc lựa chọn đúng loại van (ưu tiên Meter-out) và biết cách tinh chỉnh kỹ thuật sẽ giúp hệ thống của bạn vận hành êm ái, bền bỉ và tiết kiệm chi phí bảo trì đáng kể.

Đừng để những cú va đập của xy lanh làm gián đoạn dây chuyền của bạn. Hãy kiểm tra lại hệ thống tiết lưu ngay hôm nay để đảm bảo mọi thứ luôn trong tầm kiểm soát.
