Flange Joint HDPE: Giải Pháp Kết Nối Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Vì sao hệ thống HDPE cần flange joint để kết nối ổn định?

Trong thực tế thi công, việc lắp đặt đường ống HDPE không chỉ đơn thuần là hàn nối các đoạn ống thẳng lại với nhau. Thử thách thực sự nằm ở các điểm giao thoa: khi đường ống dẫn nước cần kết nối với cụm van gang, máy bơm công suất lớn hoặc chuyển đổi sang hệ thống ống thép sẵn có. Tại các vị trí này, phương pháp hàn nhiệt trực tiếp hoàn toàn không khả thi do sự khác biệt về bản chất vật liệu.

Vấn đề cốt lõi là HDPE có đặc tính nhựa mềm, hệ số giãn nở nhiệt cao hơn nhiều so với kim loại. Nếu không có một giải pháp trung gian đủ linh hoạt, các điểm nối sẽ dễ bị rò rỉ, gây thất thoát áp suất và hư hỏng thiết bị. Flange joint chính là "cầu nối" kỹ thuật giải quyết triệt để bài toán này. Với khả năng tạo ra một hdpe flange connection kín khít và có thể tháo lắp dễ dàng, đây là lựa chọn hàng đầu trong các dự án cấp thoát nước và hạ tầng công nghiệp hiện nay.

Flange Joint HDPE Là Gì?

Để hiểu một cách chuyên sâu, flange joint hdpe là một bộ phụ kiện kết nối dạng mặt bích, được thiết kế chuyên dụng cho ống nhựa Polyethylene nồng độ cao (HDPE). Thay vì sử dụng ren (vốn dễ bị cháy ren hoặc rò rỉ trên nhựa mềm), phương pháp này sử dụng lực ép cơ khí để tạo độ kín.

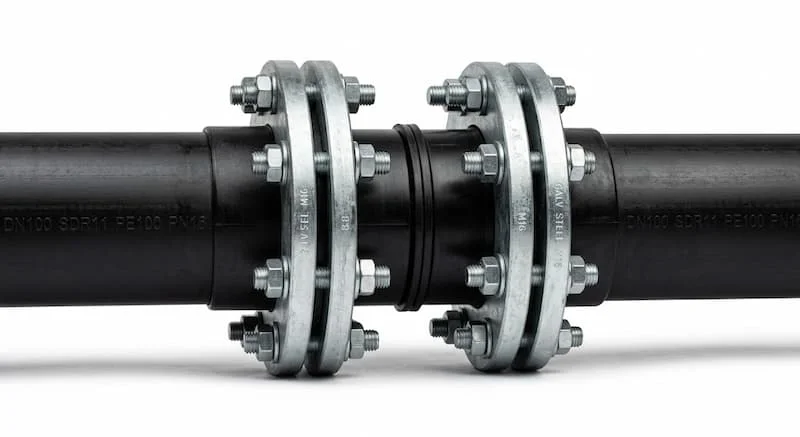

Một bộ hdpe flange fitting hoàn chỉnh bao gồm các thành phần cơ bản:

• Stub end HDPE: Hay còn gọi là đầu nối mặt bích, được hàn trực tiếp vào đầu ống HDPE bằng phương pháp hàn đối đầu (butt fusion).

• Backing ring (Mặt bích thép): Một vòng kim loại (thép hoặc inox) lồng bên ngoài stub end để tạo điểm tựa siết bulong.

• Gioăng (Gasket): Lớp đệm cao mềm nằm giữa hai mặt tiếp xúc để chống rò rỉ.

• Bulong, đai ốc: Hệ thống siết chặt để liên kết toàn bộ bộ phận lại với nhau.

Nói một cách ngắn gọn, flange joint là phương pháp kết nối ống HDPE với van, bơm hoặc đường ống khác bằng mặt bích và bulong nhằm tạo liên kết kín, bền vững nhưng vẫn đảm bảo tính cơ động khi cần bảo trì.

Nguyên lý hoạt động của flange joint

Nguyên lý vận hành của flange joint dựa trên sự kết hợp giữa liên kết hàn vĩnh viễn và liên kết cơ khí tháo rời. Đầu tiên, stub end hdpe được hàn nhiệt nóng chảy vào đầu ống, biến nó trở thành một phần thân ống với vành chặn chắc chắn.

Khi lắp ráp, mặt bích thép (backing ring) sẽ trượt trên thân ống và tì sát vào vai của stub end. Lực siết từ các bulong không tác động trực tiếp lên thành ống nhựa mà thông qua mặt bích thép để phân bổ đều áp lực lên bề mặt gioăng đệm. Chính cơ chế này giúp mối nối chịu được áp lực nước lớn mà không làm biến dạng cấu trúc của nhựa HDPE.

Tại sao chúng ta không dùng ren cho ống lớn? Bởi nhựa HDPE có xu hướng "chảy" nhẹ dưới áp lực không đổi (hiện tượng creep). Việc dùng mặt bích giúp bề mặt tiếp xúc lớn hơn, triệt tiêu rủi ro nứt vỡ tại các đỉnh ren và phù hợp tuyệt đối cho các hệ thống đường ống kích thước lớn từ DN50 trở lên.

Các loại flange joint phổ biến

Tùy vào môi trường lưu chất và yêu cầu kỹ thuật của dự án, người kỹ sư cần phân loại chính xác các thành phần của bộ khớp nối:

Phân loại theo vật liệu Backing ring

• Thép mạ kẽm: Phổ biến nhất nhờ giá thành rẻ và khả năng chống gỉ tốt trong điều kiện nước sạch bình thường.

• Inox 304/316: Sử dụng trong môi trường hóa chất hoặc gần biển để tránh ăn mòn điện hóa. Thông thường, Inox 316 được ưu tiên cho các nhà máy xử lý nước thải hoặc thực phẩm.

Phân loại theo phương pháp hàn Stub end

• Butt fusion flange (Hàn đối đầu): Phổ biến cho các ống có đường kính lớn, nơi hai đầu nhựa được nung chảy và ép vào nhau.

• Electrofusion flange (Hàn điện trở): Dùng trong không gian hẹp hoặc khi yêu cầu độ chính xác cực cao, tuy nhiên giá thành phụ kiện này cao hơn đáng kể.

Phân loại theo tiêu chuẩn và áp lực

Hệ thống tiêu chuẩn như DIN (Châu Âu), ANSI (Mỹ), hay JIS (Nhật Bản) sẽ quyết định số lượng lỗ bulong và đường kính vòng tròn tâm lỗ. Về áp lực, PN16 là dòng phổ biến nhất vì nó cân bằng được độ dày vật liệu và khả năng chịu tải cho hầu hết các mạng lưới cấp nước đô thị.

Thông số kỹ thuật flange joint cần biết

Để tránh sai sót khi đặt hàng, bạn cần nắm rõ bảng thông số kỹ thuật tiêu chuẩn. Dưới đây là bảng quy đổi kích thước và đặc tính kỹ thuật cơ bản:

Vật liệu Stub end: Thường sử dụng nhựa PE100 – dòng nhựa thế hệ mới có độ bền kéo cao và khả năng chống nứt vỡ tốt hơn PE80. Khi chọn flange joint, hãy đảm bảo rằng cấp áp suất (PN) của stub end phải tương đương hoặc cao hơn cấp áp suất của đường ống chính.

So sánh flange joint HDPE với các phương pháp nối khác

Phân tích sâu: Trong môi trường công nghiệp, nơi máy bơm và van cần được tháo ra để bảo dưỡng định kỳ mỗi 6-12 tháng, flange joint là phương án duy nhất đảm bảo tính kinh tế lâu dài. Hàn đối đầu tuy rẻ nhưng mỗi lần sửa chữa bạn phải cắt ống và hàn lại, gây lãng phí vật tư và gián đoạn vận hành lâu.

Vì sao flange joint dễ bị rò rỉ nếu lắp sai?

Dù được coi là giải pháp bền vững, nhưng không ít công trình gặp tình trạng xì nước ngay sau khi nghiệm thu áp lực. Dưới đây là những nguyên nhân kỹ thuật phổ biến:

1. Siết bulong không đều lực: Đây là lỗi "kinh điển". Nếu thợ thi công siết chặt một bên trước, mặt bích sẽ bị vênh, làm gioăng cao su bị chèn ép không đều, tạo khe hở ở phía đối diện.

2. Dùng sai tiêu chuẩn mặt bích: Ví dụ, bạn dùng mặt bích thép tiêu chuẩn ANSI (hệ inch) cho stub end sản xuất theo tiêu chuẩn DIN (hệ mét). Dù lỗ bulong có thể vừa, nhưng bề mặt tiếp xúc (facing) không khớp nhau sẽ gây rò rỉ dưới áp suất cao.

3. Lỗi đồng tâm: Đường ống không thẳng hàng khi kết nối khiến mặt bích bị cưỡng bức. Lực căng này theo thời gian sẽ làm biến dạng vành nhựa của stub end.

4. Bỏ qua giãn nở nhiệt: HDPE giãn nở rất mạnh. Nếu hệ thống không có khớp nối giãn nở (expansion joint) bổ trợ, lực đẩy nhiệt sẽ tác động trực tiếp vào mặt bích, làm lỏng các bulong theo thời gian.

Flange joint được dùng trong hệ thống nào?

Nhờ tính linh hoạt, bộ kết nối mặt bích HDPE xuất hiện dày đặc trong các hạ tầng trọng điểm:

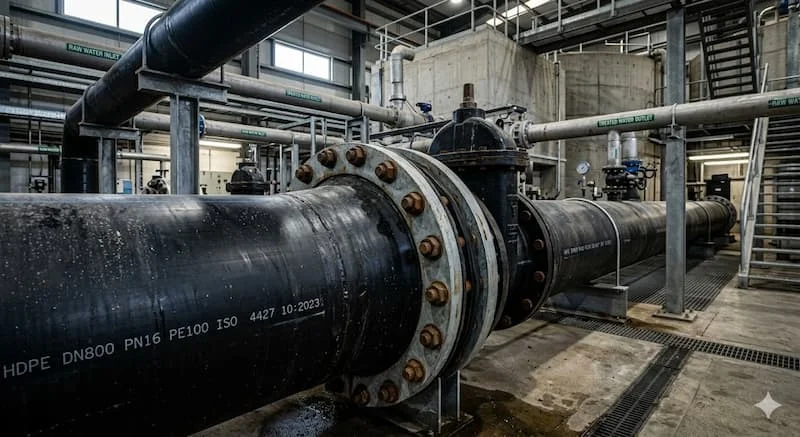

• Hệ thống cấp thoát nước đô thị: Kết nối các trục ống chính dẫn từ nhà máy nước đến các trạm bơm tăng áp.

• Hệ thống PCCC: Đây là vị trí bắt buộc dùng hdpe flange adapter để kết nối ống nhựa ngầm với trụ cứu hỏa hoặc máy bơm chữa cháy bằng thép.

• Công nghiệp hóa chất: HDPE kháng hóa chất cực tốt, và kết nối bích giúp việc kiểm tra các đường ống dẫn lưu chất ăn mòn trở nên an toàn hơn.

• Khai khoáng và Bùn thải (Slurry): Trong các mỏ khai thác, đường ống thường xuyên phải di chuyển hoặc thay đổi lộ trình, khớp nối bích cho phép tháo lắp nhanh chóng để tái sử dụng ống.

• Nuôi trồng thủy sản: Dẫn nước biển vào các trang trại tôm. Ở môi trường này, việc sử dụng backing ring bằng nhựa bọc thép hoặc Inox 316 là bắt buộc để chống muối biển.

Sai lầm phổ biến khi chọn flange joint

Một Content Writer SEO chuyên nghiệp luôn nhìn ra những "điểm mù" của khách hàng. Khi chọn mua hoặc chỉ định vật tư, hãy tránh các sai lầm sau:

• Không kiểm tra áp lực PN: Mua stub end PN10 lắp cho hệ thống chạy máy bơm áp lực 12 bar. Hậu quả là vành stub end bị xé toạc do quá tải.

• Sử dụng bulong thép đen ngoài trời: Bulong thép không mạ sẽ rỉ sét chỉ sau vài tháng, khiến việc tháo dỡ sau này trở thành ác mộng (phải dùng máy cắt).

• Quên gioăng đệm hoặc dùng gioăng quá cứng: Gioăng cao su dùng cho HDPE cần có độ đàn hồi tốt (thường là EPDM hoặc NBR) để bù đắp cho các sai sót nhỏ về độ phẳng bề mặt.

• Siết bulong theo vòng tròn: Quy trình đúng phải là siết theo hình sao (đối xứng) để lực ép được tịnh tiến đều từ mọi phía vào tâm.

Checklist chọn flange joint đúng kỹ thuật

Trước khi ký đơn hàng, hãy rà soát lại các mục sau để đảm bảo hệ thống vận hành trơn tru:

• Kích thước: Xác định chính xác DN ống và độ dày SDR (để chọn stub end tương ứng).

• Tiêu chuẩn bích: DIN, ANSI hay JIS? (Phải khớp với tiêu chuẩn của Van/Bơm sẵn có).

• Vật liệu backing ring: Thép mạ kẽm (nước sạch) hay Inox (hóa chất)?

• Loại gioăng: Cao su EPDM (thông dụng) hay gioăng thép bọc cao su cho áp lực cực cao?

• Chiều dài bulong: Đảm bảo bulong đủ dài để xuyên qua 2 mặt bích, gioăng và còn dư ít nhất 2-3 ren sau khi siết đai ốc.

• Chứng chỉ chất lượng: Luôn yêu cầu CO-CQ của cả stub end và mặt bích thép.

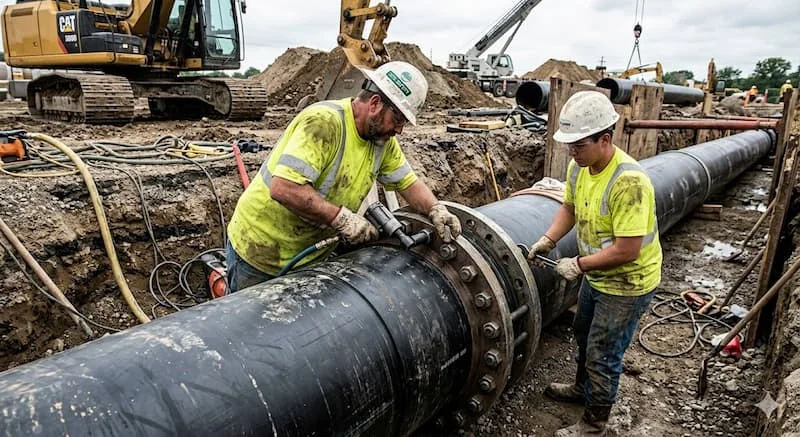

Hướng dẫn lắp đặt flange joint đúng cách

Để đạt được độ kín 100%, quy trình lắp đặt cần tuân thủ các bước nghiêm ngặt:

1. Vệ sinh bề mặt: Làm sạch bụi bẩn, dầu mỡ trên bề mặt stub end và gioăng. Một hạt cát nhỏ cũng có thể tạo đường dẫn cho nước rò rỉ.

2. Đặt gioăng đúng tâm: Cố định gioăng vào giữa hai mặt bích. Không nên dùng keo dán nếu gioăng đã đủ tiêu chuẩn.

3. Xỏ bulong và siết tay: Xỏ toàn bộ bulong vào lỗ, siết đai ốc bằng tay cho đến khi tất cả đều chạm mặt bích.

4. Siết lực đối xứng (Star Pattern): Sử dụng cờ lê lực, siết từng cặp bulong đối diện nhau theo nhiều vòng. Vòng 1 siết 30% lực, vòng 2 siết 60%, và vòng cuối cùng đạt 100% lực torque quy định.

5. Kiểm tra sau 24h: Do nhựa HDPE có tính đàn hồi, sau 24h lắp đặt hoặc sau lần chạy thử áp lực đầu tiên, hãy kiểm tra và siết lại (re-torque) nếu cần thiết.

FAQ: Câu hỏi thường gặp về flange joint

1. Flange joint HDPE dùng để làm gì?

Nó dùng để kết nối ống HDPE với các thiết bị bằng kim loại như van, máy bơm, đồng hồ đo nước hoặc chuyển đổi sang các mác ống vật liệu khác.

2. HDPE flange joint có chịu áp lực cao không?

Có, tùy thuộc vào cấp áp suất của stub end và backing ring. Thông thường các dòng tiêu chuẩn chịu được PN10, PN16, thậm chí PN25 nếu được đặt hàng riêng.

3. Nên chọn backing ring inox hay thép mạ?

Nếu dùng trong môi trường dân dụng, nước sạch, thép mạ kẽm là đủ. Nếu dùng cho nước thải, hóa chất hoặc gần biển, Inox 304/316 là bắt buộc để tránh rỉ sét.

4. Flange joint HDPE có tháo lắp nhiều lần được không?

Hoàn toàn được. Đây là ưu điểm lớn nhất của nó so với phương pháp hàn. Tuy nhiên, sau mỗi lần tháo, bạn nên thay gioăng mới để đảm bảo độ kín.

5. Tại sao phải dùng Stub end kèm Backing ring thay vì mặt bích nhựa đúc liền?

Mặt bích thép (backing ring) cung cấp độ cứng vững mà nhựa không có. Nếu dùng mặt bích thuần nhựa, khi siết bulong mạnh, nhựa sẽ bị biến dạng cục bộ gây hở mối nối.

Có nên dùng flange joint cho hệ thống công nghiệp?

Kết luận lại, flange joint hdpe không chỉ là một phụ kiện, mà là giải pháp kỹ thuật sống còn cho tính linh hoạt của hệ thống đường ống. Dù chi phí đầu tư ban đầu có thể cao hơn so với việc hàn chết toàn bộ hệ thống, nhưng giá trị về mặt vận hành, bảo trì và tính an toàn mà nó mang lại là hoàn toàn xứng đáng.

Việc lựa chọn đúng tiêu chuẩn và thực hiện quy trình lắp đặt chuẩn xác không chỉ giúp bạn tránh được những rắc rối về rò rỉ mà còn khẳng định sự chuyên nghiệp trong thi công công nghiệp. Hãy ưu tiên chất lượng vật tư từ các nhà cung cấp có đầy đủ chứng chỉ stub end hdpe tiêu chuẩn để bảo vệ hệ thống của bạn.
