Bích JIS10K: Tiêu Chuẩn Kết Nối Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

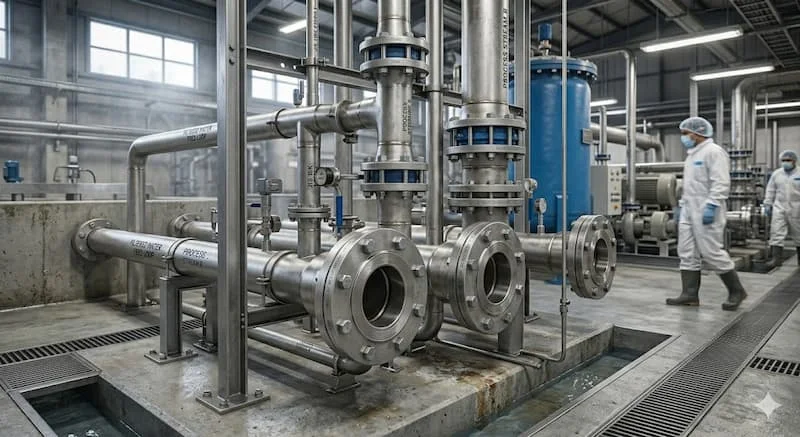

Trong kỹ thuật cơ khí và xây dựng hệ thống đường ống, việc đảm bảo tính liên kết bền vững và khả năng làm kín tuyệt đối tại các điểm nối là yếu tố quyết định đến sự an toàn của toàn bộ công trình. Một trong những giải pháp phổ biến và tin cậy nhất hiện nay chính là sử dụng flange JIS10K. Với khả năng chịu áp suất ổn định và sự đa dạng về chủng loại, tiêu chuẩn này đã trở thành "ngôn ngữ chung" cho các dự án công nghiệp tại Việt Nam và khu vực Châu Á.

Vì Sao Bích JIS10K Được Dùng Rộng Rãi Trong Hệ Thống Đường Ống?

Thực tế vận hành tại các nhà máy cho thấy, các điểm kết nối giữa đường ống với máy bơm, van hoặc các bồn chứa là những nơi dễ xảy ra rò rỉ nhất. Để giải quyết vấn đề này, hệ thống cần một phương thức kết nối chắc chắn, có khả năng tháo lắp linh hoạt nhưng vẫn đảm bảo sealing (làm kín) ổn định dưới áp suất làm việc.

Việc chọn sai tiêu chuẩn mặt bích hoặc sử dụng hàng kém chất lượng sẽ dẫn đến những hệ quả nghiêm trọng:

• Leak (Rò rỉ): Áp suất không đồng đều gây thất thoát lưu chất, đặc biệt nguy hiểm với hóa chất hoặc hơi nóng.

• Sai lệch Bolt Spacing: Không thể lắp đặt do khoảng cách lỗ bu lông không khớp với thiết bị đối ứng.

• Downtime hệ thống: Việc dừng máy để xử lý sự cố kết nối gây thiệt hại lớn về kinh tế.

Chính vì vậy, flange JIS10K nổi lên như một tiêu chuẩn vàng nhờ tính đồng bộ cao và khả năng đáp ứng tốt các yêu cầu khắt khe trong môi trường nước và công nghiệp nặng.

Bích JIS10K Là Gì?

Bích JIS10K là loại mặt bích được sản xuất theo bộ tiêu chuẩn JIS B2220 của Nhật Bản (Japanese Industrial Standards). Trong đó, ký hiệu "10K" đại diện cho cấp áp suất danh định (pressure rating), tương đương với khả năng chịu áp lực làm việc tối đa trong điều kiện tiêu chuẩn là $10 kgf/cm^2$ (xấp xỉ $1.0 MPa$).

Chức năng cốt lõi của flange JIS10K là:

1. Kết nối các đoạn đường ống: Tạo ra hệ thống dẫn lưu chất dài và phức tạp.

2. Kết nối thiết bị: Liên kết đường ống với Valve, Pump, hoặc Heat Exchanger.

3. Hỗ trợ bảo trì: Cho phép tháo rời dễ dàng để vệ sinh hoặc thay thế linh kiện mà không cần cắt ống.

Hiện nay, tiêu chuẩn này cực kỳ phổ biến trong các hệ thống hvac flange và đường ống nước tại thị trường Việt Nam do sự ảnh hưởng mạnh mẽ từ các dự án có vốn đầu tư và công nghệ Nhật Bản, Hàn Quốc.

Nguyên Lý Kết Nối Và Sealing Của flange JIS10K

Hệ thống kết nối mặt bích hoạt động dựa trên sự phối hợp của ba thành phần chính: Flange + Gasket + Bolt. Khi các bu lông được siết chặt, chúng tạo ra một lực nén lớn lên gasket (vòng đệm) nằm giữa hai bề mặt mặt bích, từ đó lấp đầy các khe hở siêu nhỏ và ngăn lưu chất thoát ra ngoài.

Tại sao lực siết (bolt torque) lại quan trọng?

• Phân phối áp suất: Lực siết phải đủ lớn và đồng đều để gasket biến dạng vừa đủ, tạo ra áp suất tiếp xúc cao hơn áp suất lưu chất bên trong.

• Tránh biến dạng mặt bích: Siết quá lực hoặc không đều có thể làm vênh mặt bích, gây ra hiện tượng "mất sealing" dù bu lông đã rất chặt.

Nguyên lý làm kín này đòi hỏi sự chính xác tuyệt đối từ bề mặt bích (flange face) đến tiêu chuẩn của gasket. Chỉ cần một sai lệch nhỏ về tiêu chuẩn (ví dụ lắp bích JIS vào thiết bị chuẩn ANSI), sự không khớp về tâm bu lông sẽ khiến lực nén bị lệch, dẫn đến rò rỉ ngay khi vừa vận hành.

Các Loại flange JIS10K Phổ Biến

Tùy vào kỹ thuật lắp đặt và yêu cầu về áp suất, người ta chia flange JIS10K thành nhiều loại đặc thù:

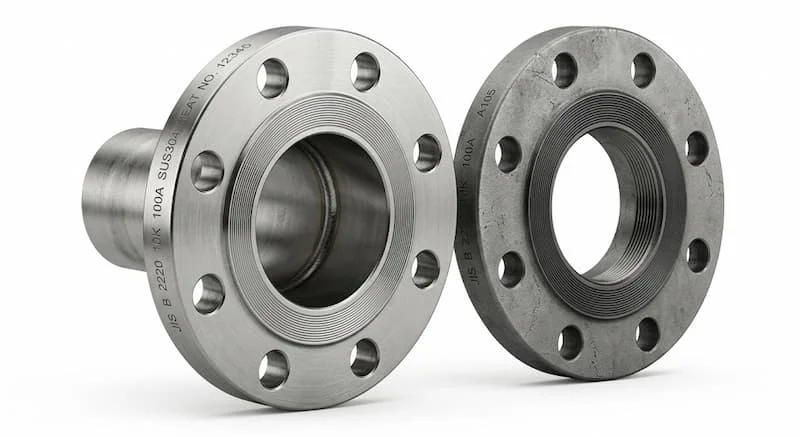

1. Slip On Flange (SOP/SOH)

Loại mặt bích rỗng, khi lắp sẽ trượt trên đường ống và hàn cả hai mặt trong và ngoài. Đây là loại phổ biến nhất vì dễ lắp đặt và giá thành hợp lý.

2. Blind Flange (Bịt cuối)

Mặt bích mù, không có lỗ ở giữa, dùng để chặn cuối đường ống hoặc các đầu chờ. Nó đóng vai trò như một nắp ngăn dòng chảy nhưng có thể mở ra khi cần mở rộng hệ thống.

3. Weld Neck Flange (Cổ hàn)

Có phần cổ dài để hàn nối đối đầu với ống. Loại này chịu ứng suất tốt hơn, thường dùng cho các vị trí có rung động mạnh hoặc yêu cầu kỹ thuật cao.

4. Threaded Flange (Bích ren)

Kết nối với ống bằng ren thay vì hàn. Phù hợp cho các khu vực dễ cháy nổ, nơi không thể sử dụng kỹ thuật hàn.

Bảng so sánh các loại flange JIS10K:

Thông Số Kỹ Thuật Quan Trọng Của flange JIS10K

Để lựa chọn đúng flange JIS10K, kỹ sư cần nắm rõ các thông số định danh sau:

• DN Size: Đường kính danh định (ví dụ DN50, DN100...).

• Outside Diameter (D): Đường kính ngoài tổng thể của mặt bích.

• Bolt Circle Diameter (C): Đường kính tâm lỗ bu lông (PCD) - thông số quan trọng nhất để khớp nối.

• Number of Bolt Holes (n): Số lượng lỗ bu lông (thường là 4, 8, 12... tùy size).

Vật liệu sản xuất:

1. Thép carbon (SS400, A105): Dùng cho nước, dầu, khí thông thường.

2. Inox (Inox 304, Inox 316): Dùng cho hóa chất, thực phẩm, môi trường ăn mòn cao.

Insight: Một sai lầm phổ biến là đo đường kính ngoài (D) để xác định tiêu chuẩn. Thực tế, bạn phải kiểm tra bolt pattern (số lỗ và PCD), vì JIS10K có pattern hoàn toàn khác biệt so với chuẩn ANSI của Mỹ hay DIN của Đức.

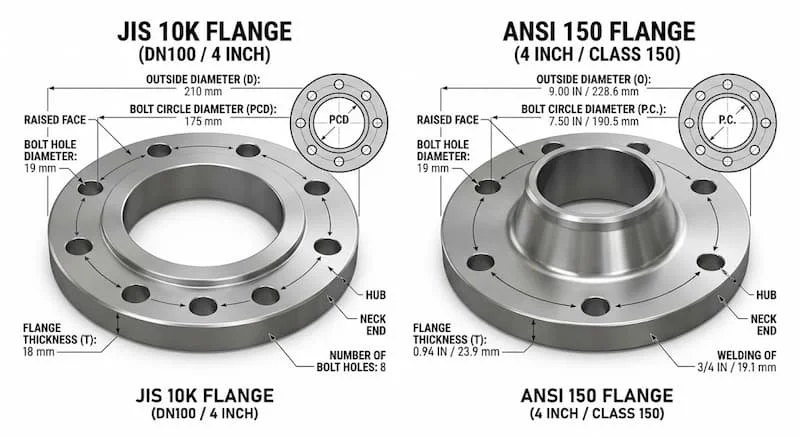

So Sánh flange JIS10K Và ANSI 150

Trong các công trình có sự pha trộn giữa thiết bị nhập khẩu từ Mỹ và Châu Á, việc nhầm lẫn giữa JIS10K và ANSI 150 là rất thường xuyên. Dù cả hai đều dành cho hệ thống áp suất trung bình, chúng không thể thay thế trực tiếp cho nhau.

Tại sao lắp lẫn lại gây leak? Dù có cùng số lượng lỗ bu lông ở một vài kích thước (như DN50), nhưng đường kính tâm lỗ PCD của JIS10K là 120mm, trong khi ANSI 150 là 120.7mm. Sự lệch 0.7mm này đủ để làm bu lông bị xiên, tạo kẽ hở cho lưu chất rò rỉ.

Tại Sao Lắp Sai Bích Tiêu Chuẩn Dễ Gây Leak?

Rò rỉ tại mặt bích không chỉ đến từ chất lượng vật liệu mà chủ yếu do sai sót kỹ thuật:

1. Sai Bolt Alignment: Khi hai mặt bích không cùng tiêu chuẩn, bu lông bị ép vào lỗ, gây ứng suất cắt và làm vênh bề mặt làm kín.

2. Gasket Seating không đều: Nếu PCD lệch, gasket sẽ không được ép đồng tâm, tạo ra các "vùng chết" áp suất thấp nơi lưu chất có thể xuyên qua.

3. Torque Distribution lỗi: Việc siết bu lông không đúng thứ tự trên mặt bích sai chuẩn sẽ khiến lực nén tập trung vào một phía, phía còn lại sẽ hở.

Insight chuyên sâu: Trong ngành công nghiệp, hiện tượng "Mixing Standards" (trộn lẫn tiêu chuẩn) là kẻ thù số một của sự an toàn. Luôn kiểm tra kỹ ký hiệu dập trên thân bích trước khi lắp.

Ứng Dụng Thực Tế Của flange JIS10K

Nhờ tính phổ biến và hiệu quả kinh tế, mặt flange JIS10K có mặt trong hầu hết các lĩnh vực:

• Water Treatment (Xử lý nước): Kết nối các hệ thống lọc, trạm bơm cấp thoát nước.

• HVAC (Điều hòa không khí): Dùng cho hệ thống nước chiller, tháp giải nhiệt trong các tòa nhà.

• Marine Industry (Đóng tàu): Tiêu chuẩn JIS là tiêu chuẩn thống trị trong ngành đóng tàu tại Châu Á.

• Chemical Piping: Sử dụng bích inox 316 JIS10K để dẫn các dung dịch ăn mòn nhẹ.

Những Sai Lầm Thường Gặp Khi Chọn flange JIS10K

• Nhầm JIS10K với JIS16K: Bích 16K dày hơn và có khả năng chịu áp cao hơn. Lắp bích 10K vào hệ thống yêu cầu 16K sẽ gây cháy nổ, mất an toàn.

• Sai vật liệu: Dùng bích thép cho môi trường nước biển sẽ gây rỉ sét mục nát chỉ sau vài tháng.

• Dùng Gasket sai chuẩn: Kích thước vòng đệm phải tương ứng với tiêu chuẩn JIS để đảm bảo diện tích tiếp xúc tối ưu.

Hướng Dẫn Cách Lắp flange JIS10K Đúng Kỹ Thuật

Checklist Chọn Mua:

• Xác định áp suất làm việc thực tế (có vượt quá 10 bar không?).

• Kiểm tra vật liệu phù hợp với lưu chất (Nước, khí, hay hóa chất?).

• Xác định kiểu bích (Slip-on hay Blind?).

• Chọn Gasket phù hợp (Cao su cho nước, PTFE cho hóa chất, Spiral Wound cho nhiệt độ cao).

Các Bước Lắp Đặt:

1. Vệ sinh: Làm sạch dầu mỡ và rỉ sét trên mặt bích. Một vết xước nhỏ cũng có thể gây leak.

2. Căn chỉnh: Đưa hai mặt bích về vị trí đồng tâm, lỗ bu lông đối xứng.

3. Siết lực (Torquing): Siết bu lông theo sơ đồ ngôi sao (đối xứng nhau) theo 3 giai đoạn: 30% lực -> 60% lực -> 100% lực.

4. Kiểm tra: Thực hiện thử áp (Hydrotest) sau khi lắp để xác nhận độ kín.

FAQ – Câu Hỏi Thường Gặp

1. Bích JIS10K chịu áp bao nhiêu?

Trong điều kiện nhiệt độ phòng, nó chịu được khoảng $10 kgf/cm^2$ (tương đương 10 Bar hoặc 145 PSI).

2. Có thể dùng bu lông inox cho bích thép JIS10K không?

Có thể, nhưng cần lưu ý hiện tượng ăn mòn điện hóa nếu môi trường quá ẩm ướt. Tốt nhất nên dùng bu lông mạ kẽm cho bích thép.

3. Tại sao mặt flange JIS10K lại có loại mỏng và loại dày?

Độ dày bích quy định bởi tiêu chuẩn JIS B2220. Tuy nhiên trên thị trường có các loại "bích thiếu" (không đủ độ dày tiêu chuẩn) để giảm giá thành. Hãy cẩn trọng vì chúng không đảm bảo áp suất.

4. Bích JIS10K thường đi kèm với loại Gasket nào?

Phổ biến nhất là Gasket cao su (EPDM/NBR) cho hệ thống nước và Gasket không Amiăng cho hệ thống hơi nhiệt độ trung bình.

Kết Luận: Đầu Tư Đúng Tiêu Chuẩn Cho Sự An Toàn Bền Vững

Việc lựa chọn và sử dụng flange JIS10K đúng cách không chỉ đơn thuần là mua một linh kiện cơ khí, mà là đảm bảo tính toàn vẹn cho toàn bộ hệ thống vận hành. Một mặt bích chuẩn xác, vật liệu phù hợp và kỹ thuật lắp đặt bài bản sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí bảo trì và tránh được các sự cố dừng máy không đáng có. Hãy luôn ưu tiên tính đồng bộ của tiêu chuẩn JIS trong hệ thống của bạn để đạt được hiệu suất cao nhất.
