Inox Elbow: Giải Pháp Tối Ưu Điều Hướng Dòng Chảy Trong Piping System

Trong thiết kế hệ thống đường ống công nghiệp, việc dẫn chuyển lưu chất từ điểm A đến điểm B hiếm khi là một đường thẳng tắp. Những khúc cua, sự thay đổi về cao độ và không gian lắp đặt hạn chế đặt ra bài toán về việc điều hướng dòng chảy sao cho mượt mà nhất. Đây chính là lúc inox elbow (co hàn inox) khẳng định vai trò không thể thay thế. Một lựa chọn phụ kiện chuẩn xác không chỉ giúp hệ thống vận hành trơn tru mà còn ngăn ngừa những rủi ro tiềm ẩn về sụt áp và rò rỉ.

Vì Sao Inox Elbow Là Phụ Kiện Quan Trọng Trong Hệ Thống Đường Ống?

Hệ thống piping hiện đại luôn đòi hỏi sự linh hoạt tuyệt đối để len lỏi qua các kết cấu nhà xưởng hoặc thiết bị máy móc. Khi cần thay đổi hướng dòng chảy theo một góc cụ thể, co hàn inox là giải pháp tối ưu nhất. Tuy nhiên, nhiều đơn vị vận hành thường xem nhẹ việc chọn loại co phù hợp, dẫn đến những hệ quả nghiêm trọng.

Nếu chọn sai loại stainless steel elbow (ví dụ chọn co có bán kính quá ngắn cho dòng chảy tốc độ cao), hệ thống sẽ đối mặt với:

• Giảm lưu lượng: Sự thay đổi hướng đột ngột tạo ra lực cản lớn.

• Rung lắc đường ống: Hiện tượng búa nước hoặc dòng xoáy tại khúc cua gây ứng suất lên các giá đỡ.

• Tăng nguy cơ leak: Áp lực tập trung tại điểm chuyển hướng dễ làm mòn thành ống và gây rò rỉ tại mối hàn.

Vì vậy, hiểu rõ về inox pipe elbow không chỉ là kiến thức kỹ thuật mà còn là chìa khóa để bảo vệ toàn bộ hạ tầng kỹ thuật của doanh nghiệp.

Inox Elbow Là Gì?

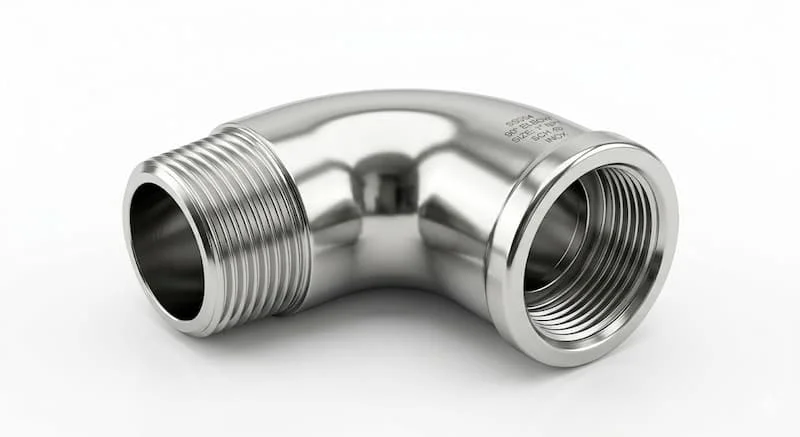

Inox elbow là loại phụ kiện đường ống được làm từ thép không gỉ, có hình dạng uốn cong theo các góc tiêu chuẩn để nối các đoạn ống lại với nhau, giúp thay đổi hướng đi của lưu chất. Tùy vào yêu cầu thiết kế, các góc chuyển phổ biến nhất bao gồm 45°, 90°, và 180°.

Đặc điểm nổi bật của phụ kiện này là khả năng chống ăn mòn vượt trội và bề mặt hoàn thiện trơn nhẵn. Điều này không chỉ giúp duy trì vệ sinh (đặc biệt trong ngành thực phẩm) mà còn giảm ma sát dòng chảy. Chức năng chính của chúng không chỉ dừng lại ở việc điều hướng mà còn giúp tối ưu hóa bố trí sơ đồ piping trong không gian hạn hẹp.

Nguyên Lý Hoạt Động Của co hàn inox

Khi dòng chảy di chuyển qua một co hàn inox, động năng của lưu chất sẽ bị tác động bởi sự thay đổi phương hướng. Tại điểm khúc cua, vận tốc (velocity) và áp suất sẽ có sự biến thiên: áp suất ở thành ngoài co tăng lên trong khi thành trong giảm đi, tạo ra các dòng xoáy (turbulence).

Bán kính co (Radius) đóng vai trò quyết định đến hiệu suất vận hành:

• Long Radius (LR): Có bán kính uốn bằng $1.5$ lần đường kính ống danh định. Loại này giúp dòng chảy đổi hướng dần dần, giảm thiểu tối đa hiện tượng sụt áp (pressure drop).

• Short Radius (SR): Có bán kính bằng đúng đường kính ống ($1.0D$). Nó được dùng trong không gian cực kỳ hạn chế, dù lực cản dòng chảy sẽ cao hơn.

Việc tính toán kỹ lưỡng giữa bán kính và tốc độ dòng chảy là yếu tố then chốt để duy trì hiệu suất hệ thống ổn định.

Các Loại co hàn inox Phổ Biến

Để đáp ứng các kịch bản lắp đặt khác nhau, pipe fitting elbow được chia thành nhiều dòng đặc thù:

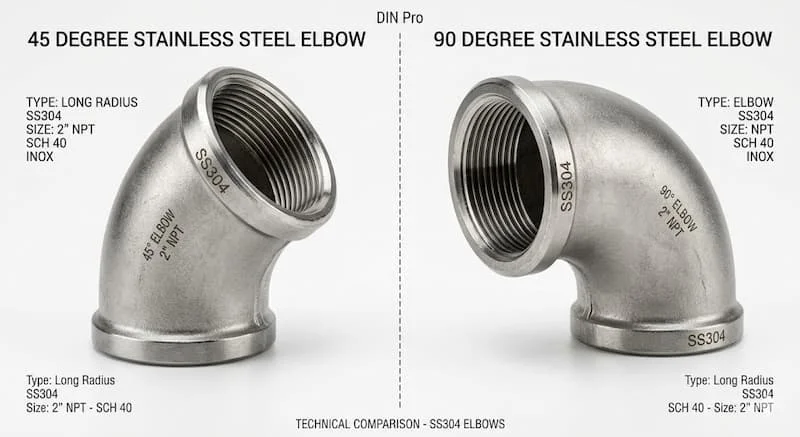

1. 90 Degree Elbow

Là loại phổ biến nhất, dùng để kết nối hai đoạn ống vuông góc với nhau. Đây là "xương sống" trong hầu hết các cấu trúc piping dân dụng và công nghiệp.

2. 45 Degree Elbow

Dùng để đổi hướng nhẹ nhàng hơn. Ưu điểm lớn nhất là giảm bớt sự hỗn loạn của dòng chảy so với co 90°, thường được dùng trong các tuyến ống dẫn dầu hoặc khí áp suất cao.

3. 180 Degree Elbow (Return Bend)

Thường thấy trong các hệ thống trao đổi nhiệt hoặc lò hơi, nơi dòng chảy cần được quay ngược lại hoàn toàn 180 độ để tối ưu hóa không gian tản nhiệt.

Bảng so sánh các loại Inox Elbow:

Thông Số Kỹ Thuật Quan Trọng Của co hàn inox

Việc đọc hiểu thông số kỹ thuật là bước bắt buộc để đảm bảo tính đồng bộ của hệ thống:

• Kích thước (Size): Được định danh theo DN (tiêu chuẩn châu Âu) hoặc Inch (tiêu chuẩn Mỹ).

• Độ dày thành ống (Schedule): Phổ biến nhất là SCH10, SCH40 và SCH80. Một quy tắc vàng là: Số SCH càng lớn, thành ống càng dày, khả năng chịu áp càng cao.

• Vật liệu (Material): SS201 (dân dụng), SS304 (công nghiệp cơ bản) và SS316 (công nghiệp nặng).

• Kiểu kết nối:

  • Butt Weld (Hàn đối đầu): Dùng cho áp suất cao, mối nối bền vững.

  • Threaded (Nối ren): Dùng cho ống nhỏ, áp suất thấp.

  • Clamp (Vi sinh): Dùng trong ngành thực phẩm, dễ tháo lắp để vệ sinh.

So Sánh Inox 304 Và 316 Trong Elbow

Lựa chọn giữa mác thép 304 và 316 thường khiến nhiều nhà thầu cân nhắc do sự chênh lệch về chi phí.

Inox 304 là dòng phổ biến nhất với khả năng chống rỉ sét tốt trong môi trường thông thường. Tuy nhiên, trong môi trường biển hoặc hóa chất nồng độ cao, Inox 316 mới là sự lựa chọn tối ưu. Sự khác biệt nằm ở thành phần Molybdenum có trong 316, giúp phụ kiện chống lại sự ăn mòn lỗ (pitting corrosion) và tác động của chloride cực tốt.

Tại Sao Một Số Elbow Gây Giảm Áp Hệ Thống?

Sụt áp tại elbow là hiện tượng vật lý không thể tránh khỏi, nhưng có thể giảm thiểu. Các nguyên nhân gây sụt áp nghiêm trọng bao gồm:

1. Sử dụng co SR sai chỗ: Bán kính ngắn ép dòng chảy đổi hướng quá gắt, gây mất năng lượng.

2. Bề mặt lòng ống nhám: Các loại co chất lượng thấp thường có bề mặt trong không đạt độ bóng, tăng ma sát.

3. Hàn lỗi (Internal Bead): Khi hàn đối đầu, nếu thợ hàn để lại râu hàn (mối hàn lồi) bên trong, nó sẽ tạo thành vật cản gây xoáy khí/nước.

Insight chuyên sâu: Một hệ thống piping được thiết kế tốt sẽ ưu tiên dùng co 45° hoặc co LR 90° tại các vị trí đầu nguồn để bảo toàn áp suất cho các thiết bị phía sau.

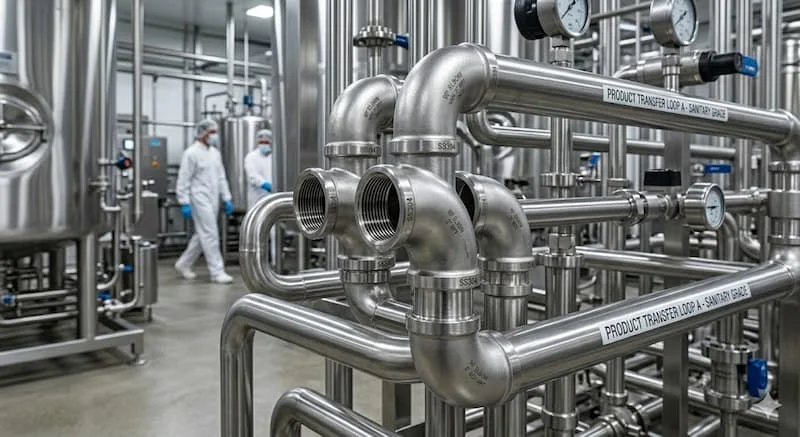

Ứng Dụng Thực Tế Của co hàn inox

Nhờ đặc tính chống ăn mòn và độ bền cơ học cao, co hàn inox có mặt trong hầu hết các ngành kinh tế trọng điểm:

• Thực phẩm & Đồ uống: Yêu cầu co vi sinh để ngăn chặn vi khuẩn tích tụ tại khúc cua.

• Dược phẩm: Đảm bảo độ tinh khiết tuyệt đối cho lưu chất.

• Xử lý nước thải: Chống lại sự ăn mòn của các hợp chất hữu cơ và hóa chất xử lý.

• Dầu khí & Hóa chất: Chịu đựng áp suất cực cao và các phản ứng hóa học khắc nghiệt.

Những Sai Lầm Thường Gặp Khi Chọn co hàn inox

• Chọn sai độ dày SCH: Sử dụng co SCH10 cho đường ống SCH40 dẫn đến việc mối hàn không khớp và khả năng chịu áp của co thấp hơn ống, gây nguy cơ nổ vỡ.

• Ham rẻ chọn hàng kém chất lượng: Các loại co giá rẻ thường bị "ăn bớt" độ dày tại phần lưng co (nơi chịu lực mòn lớn nhất), dẫn đến tuổi thọ ngắn.

• Hàn không đúng kỹ thuật: Không vát mép (bevel) trước khi hàn đối đầu khiến mối hàn không ngấu, dễ bị nứt khi áp suất tăng đột ngột.

Hướng Dẫn Chọn Và Lắp Đặt Inox Elbow Phù Hợp

Checklist Chọn Mua:

• Xác định chính xác môi chất (có tính ăn mòn không?).

• Chọn góc chuyển (45°, 90°, hay 180°).

• Kiểm tra áp suất vận hành để chọn SCH phù hợp.

• Xác định kiểu kết nối (hàn hay ren).

• Yêu cầu chứng chỉ vật liệu (CO/CQ) để đảm bảo là Inox chuẩn.

Cách Lắp Đặt Đúng Kỹ Thuật:

1. Alignment (Căn chỉnh): Đảm bảo tâm của co và tâm của ống trùng nhau tuyệt đối trước khi đính hàn.

2. Làm sạch: Vệ sinh sạch dầu mỡ, bụi bẩn tại mép hàn để tránh rỗ khí.

3. Hàn: Sử dụng que hàn hoặc dây hàn cùng mác thép (ví dụ hàn inox 316 phải dùng que 316).

4. Kiểm tra: Thực hiện thử áp (Hydrotest) hoặc kiểm tra thẩm thấu mối hàn để loại bỏ các vết nứt li ti.

FAQ – Câu Hỏi Thường Gặp

1. Inox elbow dùng để làm gì?

Chức năng chính là thay đổi hướng đi của đường ống theo các góc 45, 90 hoặc 180 độ mà vẫn đảm bảo độ bền cơ học.

2. Khi nào nên dùng Long Radius thay vì Short Radius?

Nên dùng Long Radius (LR) trong hầu hết các trường hợp để giảm sụt áp. Chỉ dùng Short Radius (SR) khi không gian quá chật hẹp, không thể lắp co LR.

3. Tại sao co inox 304 vẫn bị rỉ sét?

Có thể do tiếp xúc với hóa chất chứa Clo nồng độ cao hoặc do bụi sắt từ quá trình thi công bám vào. Trong môi trường khắc nghiệt, hãy ưu tiên inox 316.

4. Sự khác biệt giữa co hàn và co ren là gì?

Co hàn chịu áp suất tốt hơn và kín tuyệt đối, thường dùng cho ống lớn. Co ren dễ lắp đặt, không cần thợ hàn nhưng dễ rò rỉ tại chân ren và chỉ dùng cho ống nhỏ.

Kết Luận: Tầm Quan Trọng Của Việc Chọn Đúng Phụ Kiện

Một hệ thống đường ống chỉ mạnh bằng điểm yếu nhất của nó. Inox elbow tuy là phụ kiện nhỏ nhưng lại là nơi chịu nhiều ứng suất vật lý nhất trong hệ thống. Việc đầu tư vào co inox chuẩn xác về vật liệu, độ dày và bán kính không chỉ là cách bảo vệ hệ thống khỏi các sự cố rò rỉ, sụt áp mà còn giúp tiết kiệm chi phí bảo trì về lâu dài. Hãy luôn chọn những nhà cung cấp uy tín để đảm bảo mọi "khúc cua" trong công trình của bạn đều vận hành bền bỉ.
