Flow Control Valve: Giải pháp tối ưu để điều tiết lưu lượng và ổn định hệ thống

Bạn đã bao giờ gặp tình trạng áp lực nước quá mạnh khiến vòi xịt bị bung, hay hệ thống khí nén hoạt động chập chờn, lúc nhanh lúc chậm khiến sản phẩm đầu ra không đồng nhất? Trong kỹ thuật dòng chảy, áp suất cao không phải lúc nào cũng tốt. Việc không kiểm soát được lưu lượng có thể dẫn đến sự mài mòn nhanh chóng của thiết bị, gây lãng phí năng lượng và thậm chí là thảm họa cho các dây chuyền sản xuất phức tạp.

Đó chính là lúc chúng ta cần đến van điều khiển lưu lượng. Đây không chỉ là một phụ kiện lắp thêm; nó là bộ não điều tiết, đảm bảo mỗi giọt chất lỏng hay mỗi luồng khí đi qua đều nằm trong tầm kiểm soát chính xác. Hiểu rõ về loại van này sẽ giúp bạn vận hành hệ thống một cách khoa học, an toàn và tiết kiệm chi phí nhất.

Flow control valve là gì?

Về mặt kỹ thuật, flow control valve (van điều khiển lưu lượng) là thiết bị được thiết kế chuyên biệt để điều chỉnh tốc độ dòng chảy của chất lỏng hoặc chất khí trong một hệ thống đường ống.

Khác hoàn toàn với các loại van đóng ngắt (shut-off valves) vốn chỉ có hai trạng thái là "mở hoàn toàn" hoặc "đóng hoàn toàn", van điều khiển lưu lượng có khả năng làm việc ở các vị trí trung gian. Nó cho phép người vận hành thiết lập một mức lưu lượng cụ thể, từ mức rỉ rả cho đến lưu lượng tối đa, nhằm đáp ứng nhu cầu khắt khe của quy trình sản xuất hoặc mục đích sử dụng dân dụng.

Chức năng cốt lõi của thiết bị bao gồm:

• Điều tiết dòng chảy: Kiểm soát khối lượng chất lưu đi qua trong một đơn vị thời gian.

• Cân bằng áp suất: Gián tiếp ổn định áp suất tại các điểm tiêu thụ phía sau van.

• Bảo vệ thiết bị: Ngăn chặn hiện tượng sốc áp hoặc quá tải lưu lượng cho máy móc nhạy cảm.

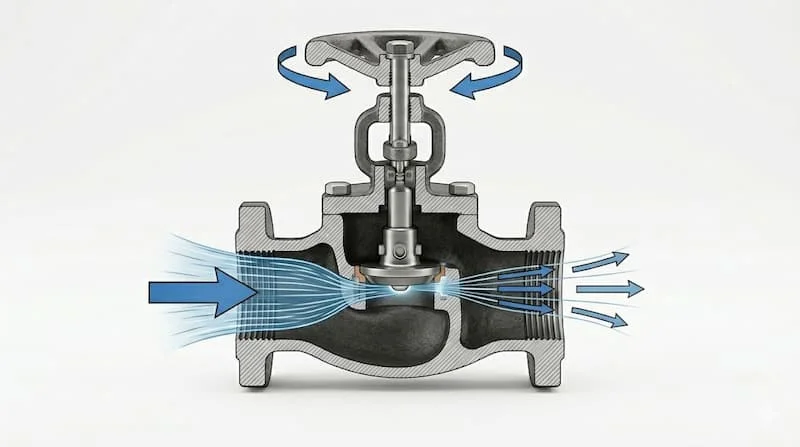

Nguyên lý hoạt động của van điều khiển lưu lượng

Cơ chế vận hành của van điều khiển lưu lượng dựa trên một nguyên lý vật lý cơ bản: Thay đổi tiết diện dòng chảy. Khi bạn thay đổi không gian mà chất lưu có thể đi qua bên trong thân van, vận tốc và lưu lượng sẽ thay đổi theo.

Tùy vào thiết kế, việc điều chỉnh này có thể được thực hiện qua các phương thức:

1. Manual (Thủ công): Sử dụng tay quay hoặc cần gạt để di chuyển bộ phận chặn (đĩa, bi hoặc kim) bên trong van.

2. Automatic (Tự động): Sử dụng bộ truyền động (actuator) điện, khí nén hoặc chính áp suất dòng chảy để tự điều chỉnh dựa trên tín hiệu từ cảm biến.

Ngoài thiết kế của van, hiệu quả điều tiết còn chịu ảnh hưởng lớn bởi độ nhớt của chất lỏng và áp suất chênh lệch giữa đầu vào và đầu ra. Một chiếc van chất lượng phải đảm bảo duy trì được lưu lượng ổn định ngay cả khi các yếu tố môi trường này biến động nhẹ.

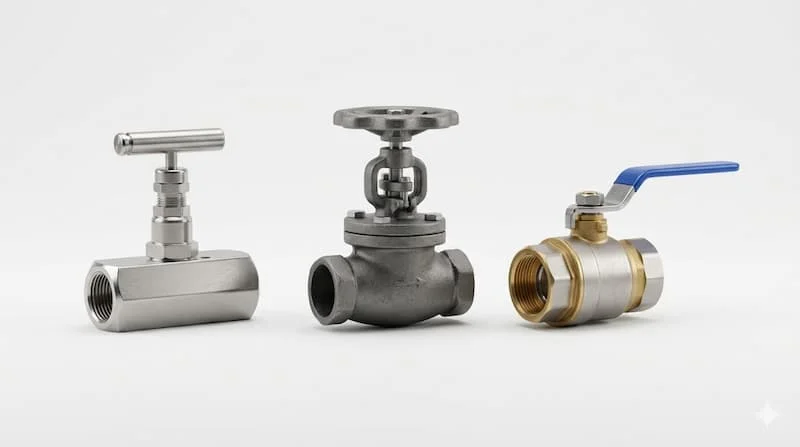

Phân tích chuyên sâu: Các loại van điều khiển lưu lượng phổ biến

Trong danh mục industrial valve types, có rất nhiều biến thể van điều khiển lưu lượng. Việc chọn đúng loại quyết định đến 80% sự thành công của hệ thống kỹ thuật.

1. Needle Valve (Van kim)

Đây là "bậc thầy" về độ chính xác. Với thiết kế trục van nhọn như một chiếc kim, nó cho phép điều chỉnh lưu lượng ở mức cực nhỏ và tinh vi.

• Ứng dụng: Thường dùng trong phòng thí nghiệm, hệ thống đo lường hoặc kiểm soát khí nén cần độ tinh chỉnh cao.

2. Globe Valve (Van cầu)

Van cầu là loại phổ biến nhất để kiểm soát lưu lượng nước. Dòng chảy đi qua van phải chuyển hướng hình chữ S, tạo ra lực cản tự nhiên giúp việc điều tiết trở nên rất mượt mà.

• Ứng dụng: Hệ thống cấp thoát nước, lò hơi, và các đường ống công nghiệp tầm trung.

3. Ball Valve (Modified - Van bi điều tiết)

Thông thường van bi dùng để đóng ngắt, nhưng các loại van bi có rãnh chữ V (V-port) được thiết kế riêng để điều tiết.

• Đặc điểm: Đóng mở nhanh nhưng độ chính xác không thể bằng van kim.

4. Automatic van điều khiển lưu lượng

Loại van này có khả năng tự thay đổi vị trí đĩa van để giữ cho lưu lượng luôn không đổi, bất kể áp suất đầu vào tăng hay giảm.

• Ứng dụng: Hệ thống HVAC tòa nhà, mạng lưới cấp nước đô thị.

5. Pressure-Compensated Valve (Van bù áp)

Trong hệ thống thủy lực, loại van này cực kỳ quan trọng. Nó giúp máy móc (như cánh tay robot hoặc máy xúc) chuyển động đều đặn ngay cả khi tải trọng thay đổi đột ngột.

Thông số kỹ thuật quan trọng khi lựa chọn

Để một chiếc van điều khiển lưu lượng hoạt động hiệu quả, bạn không thể chọn bừa bãi. Hãy chú ý các chỉ số sau:

• Cv (Flow Coefficient): Đây là hệ số lưu lượng. Chỉ số Cv càng cao nghĩa là khả năng cho chất lưu đi qua càng lớn. Bạn cần tính toán Cv dựa trên lưu lượng thực tế để chọn kích cỡ van phù hợp.

• Pressure Rating (Áp suất định mức): Van phải chịu được áp suất cực đại của hệ thống (PN10, PN16, ANSI 150...).

• Vật liệu (Material): * PVC: Chống ăn mòn, dùng cho hóa chất nhẹ.

  • Brass (Đồng): Phổ biến, chịu nhiệt khá.

  • Stainless Steel (Inox): Chịu áp cao, vệ sinh, bền bỉ nhất trong các industrial valve types.

• Nhiệt độ làm việc: Đảm bảo gioăng làm kín (seal) không bị nóng chảy hoặc biến dạng dưới tác động nhiệt.

So sánh các loại flow control valve

Lời khuyên từ chuyên gia: Đừng bao giờ chọn van chỉ dựa vào giá thành. Một chiếc van rẻ nhưng không đủ độ chính xác có thể phá hỏng cả một lô hàng sản xuất trị giá hàng tỷ đồng.

Tại sao hệ thống của bạn bắt buộc cần flow control valve?

Sử dụng van điều khiển lưu lượng không chỉ là vấn đề kỹ thuật, mà còn là bài toán kinh tế:

1. Ổn định hệ thống: Đảm bảo dòng chảy đồng nhất, giúp các thiết bị đầu cuối (vòi phun, xi lanh, động cơ thủy lực) hoạt động chính xác theo thiết kế.

2. Giảm hao mòn thiết bị: Ngăn chặn hiện tượng nước chảy quá mạnh gây xói mòn đường ống hoặc làm hỏng các linh kiện nhạy cảm.

3. Tiết kiệm năng lượng: Bằng cách giới hạn lưu lượng ở mức vừa đủ, máy bơm và máy nén sẽ không phải hoạt động quá công suất cần thiết.

4. Tăng tuổi thọ hệ thống: Giảm thiểu hiện tượng rung lắc và tiếng ồn do dòng chảy hỗn loạn gây ra.

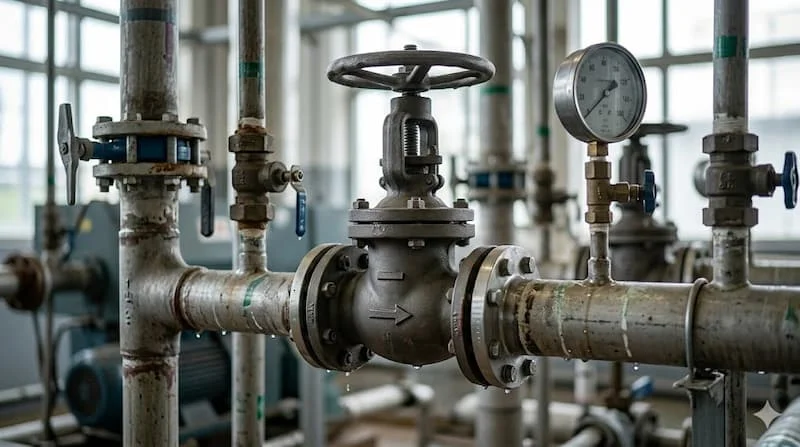

Ứng dụng thực tế và sai lầm thường gặp

Khi nào cần dùng flow control valve?

• Hệ thống tưới tiêu cần chia nước đều cho các béc phun.

• Hệ thống máy nén khí cấp cho các tay máy robot.

• Hệ thống làm lạnh bằng nước cho các máy đúc nhựa.

• Đường ống dẫn dầu thủy lực trong các máy ép.

Sai lầm phổ biến khi lắp đặt

• Nhầm lẫn với van đóng ngắt: Cố tình dùng van cổng (gate valve) để điều tiết lưu lượng sẽ khiến đĩa van bị rung lắc mạnh và sớm bị mài mòn.

• Chọn sai kích thước: Van quá lớn sẽ khiến việc điều chỉnh ở mức lưu lượng thấp trở nên cực kỳ khó khăn (hiện tượng "hunting").

• Lắp sai chiều: Phần lớn van điều tiết có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ làm hỏng cơ chế điều chỉnh bên trong.

Checklist: Cách chọn flow control valve chuẩn xác

• Xác định loại chất lưu: Nước, khí nén, dầu hay hóa chất?

• Tính toán lưu lượng cực đại và cực tiểu: Từ đó suy ra hệ số Cv cần thiết.

• Xác định độ chính xác yêu cầu: Cần tinh chỉnh (Needle) hay điều tiết chung (Globe)?

• Kiểm tra môi trường lắp đặt: Có yêu cầu vật liệu chống ăn mòn (Inox/Nhựa) không?

• Yêu cầu điều khiển: Cần vặn tay (Manual) hay điều khiển từ xa (Automatic)?

Hướng dẫn bảo trì và sử dụng

• Điều chỉnh từ từ: Không bao giờ vặn van đột ngột từ đóng sang mở hoàn toàn để tránh sốc áp.

• Làm sạch định kỳ: Cặn bẩn là kẻ thù của các dòng van điều tiết chính xác như van kim. Hãy lắp thêm lọc y (Y-strainer) phía trước van.

• Kiểm tra rò rỉ: Quan sát phần cổ van (packing) để đảm bảo không có chất lưu thoát ra ngoài.

FAQ – Câu hỏi thường gặp về Flow Control Valve

1. Flow control valve là gì và nó khác gì van đóng mở thông thường?

Nó dùng để điều chỉnh tốc độ dòng chảy (nhiều hay ít), trong khi van đóng mở chỉ có nhiệm vụ ngăn chặn hoặc cho phép dòng chảy đi qua hoàn toàn.

2. Tôi có thể dùng van bi (ball valve) để điều chỉnh lưu lượng nước trong nhà không?

Có thể dùng ở mức độ cơ bản, nhưng không khuyến khích vì van bi không được thiết kế để chịu lực xói mòn ở trạng thái mở một nửa, lâu dần sẽ không thể đóng kín được nữa.

3. Tại sao van kim (needle valve) lại đắt hơn các loại van khác cùng kích cỡ?

Vì nó yêu cầu độ gia công cơ khí cực kỳ chính xác và vật liệu cao cấp để có thể điều tiết dòng chảy ở mức vi mô.

4. Bao lâu thì nên bảo trì van điều khiển lưu lượng?

Tùy vào độ sạch của chất lưu, nhưng trung bình nên kiểm tra 6-12 tháng/lần để vệ sinh cặn bẩn và kiểm tra độ kín của gioăng.

5. Cv trong thông số van là gì?

Đó là hệ số lưu lượng, thể hiện lượng nước (tính bằng gallon/phút) đi qua van ở mức áp suất chênh lệch 1 PSI. Cv càng cao, van càng cho phép lưu lượng lớn đi qua.

Kết luận

Trong thế giới của các loại industrial valve types, flow control valve đóng vai trò như một người điều phối thầm lặng nhưng đầy quyền năng. Việc lựa chọn đúng loại van không chỉ giúp hệ thống của bạn vận hành trơn tru mà còn là chìa khóa để tối ưu hóa năng suất và bảo vệ những thiết bị đắt tiền phía sau.

Đừng để một sai lầm nhỏ trong khâu chọn lựa van làm ảnh hưởng đến toàn bộ quy trình vận hành. Hãy luôn dựa trên các thông số kỹ thuật thực tế và tư vấn từ chuyên gia để chọn được giải pháp điều tiết lưu lượng hoàn hảo nhất.
