Ball Check Valves: Giải pháp kỹ thuật tối ưu ngăn dòng chảy ngược cho hệ thống nước

Hãy tưởng tượng hệ thống xử lý nước thải của bạn đang vận hành ổn định thì bất ngờ gặp sự cố nguồn điện, hoặc áp lực hệ thống thay đổi đột ngột. Thay vì chảy đi, nước thải chứa đầy cặn bẩn bắt đầu dội ngược lại, tràn vào máy bơm và các thiết bị nhạy cảm. Hậu quả không chỉ là sự ô nhiễm, mà còn là hóa đơn sửa chữa máy bơm khổng lồ do hiện tượng búa nước (water hammer) hoặc quá tải áp suất ngược.

Phần lớn các sự cố này bắt nguồn từ việc thiếu vắng một cơ chế bảo vệ một chiều hoặc chọn sai loại van ngăn dòng. Trong bối cảnh đó, van một chiều dạng bi nổi lên như một giải pháp đơn giản nhưng cực kỳ hiệu quả. Với khả năng vận hành tự động và thiết kế đặc thù, đây chính là "người gác cổng" đáng tin cậy nhất để ngăn chặn tình trạng backflow (dòng chảy ngược) trong các hệ thống dân dụng và công nghiệp hiện nay.

Ball Check Valves là gì?

Ball check valves (van một chiều dạng bi) là một thiết bị cơ khí thuộc dòng van kiểm soát, được thiết kế với mục đích cho phép chất lỏng chỉ chảy theo một hướng duy nhất và tự động đóng lại khi có dòng chảy ngược xuất hiện. Thành phần cốt lõi của loại van này là một viên bi (ball) di động nằm bên trong thân van để thực hiện chức năng chặn dòng.

Thiết bị này đóng vai trò sống còn trong các hệ thống:

• Hệ thống xử lý nước thải: Nơi chất lỏng thường chứa tạp chất và cặn rắn.

• Hệ thống bơm: Bảo vệ máy bơm khỏi áp lực dội ngược khi dừng hoạt động đột ngột.

• Cấp thoát nước dân dụng: Ngăn chặn nước bẩn từ hệ thống thoát nước công cộng chảy ngược vào nhà.

Khác với các dòng van một chiều cánh lật, van bi một chiều thường được ưa chuộng hơn trong các môi trường khắc nghiệt nhờ thiết kế ít chi tiết chuyển động, giảm thiểu tối đa tình trạng mài mòn cơ khí.

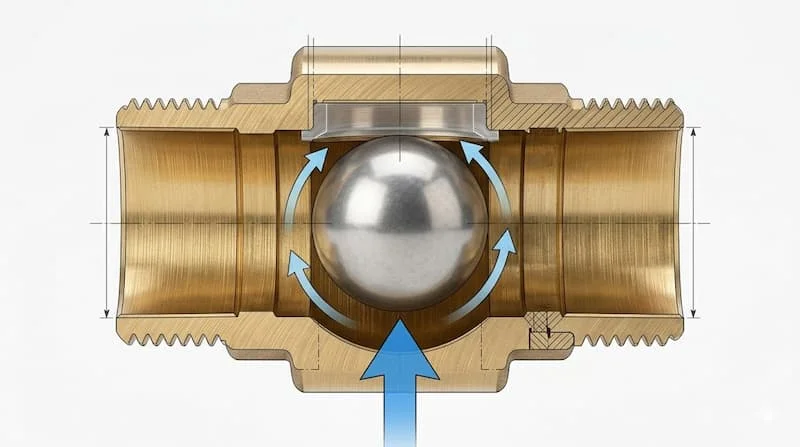

Nguyên lý hoạt động của ball check valves

Cơ chế vận hành của van một chiều dạng bi dựa trên sự chênh lệch áp suất và trọng lực, hoàn toàn không cần đến sự can thiệp của con người hay nguồn điện.

• Trạng thái mở: Khi áp lực chất lỏng từ đầu vào đủ lớn, nó sẽ đẩy viên bi ra khỏi vị trí ghế van (seat), tạo ra một khoảng không cho phép dòng chảy đi qua. Viên bi lúc này thường được đẩy vào một khoang phụ để không làm cản trở lưu lượng.

• Trạng thái đóng: Ngay khi áp suất dòng chảy giảm xuống hoặc có xu hướng chảy ngược lại, trọng lực của viên bi cộng với áp lực ngược của chất lỏng sẽ đẩy viên bi rơi xuống, ép chặt vào ghế van. Sự tiếp xúc kín khít này ngăn chặn hoàn toàn dòng chảy quay lại hướng cũ.

Hiệu quả làm kín của van phụ thuộc vào các yếu tố như:

1. Thiết kế thân van: Độ dốc và không gian khoang bi.

2. Trọng lượng viên bi: Đủ nặng để đóng nhanh nhưng đủ nhẹ để không gây sụt áp quá mức khi mở.

3. Áp suất hệ thống: Áp lực tối thiểu (cracking pressure) cần thiết để nhấc viên bi lên.

Các loại ball check valves phổ biến trong thực tế

Việc hiểu rõ các biến thể của ball check valves giúp kỹ sư lựa chọn đúng thiết bị cho từng cấu trúc đường ống cụ thể.

1. Horizontal vs Vertical Ball Check Valve

Tùy vào hướng đi của đường ống mà chúng ta có hai cách lắp đặt chính:

• Lắp ngang (Horizontal): Phổ biến trong các hệ thống lọc nước dân dụng. Viên bi di chuyển theo phương nằm ngang và thường cần một độ dốc nhẹ hoặc áp lực dòng chảy ổn định để đóng kín.

• Lắp dọc (Vertical): Đây là cách lắp đặt tối ưu nhất vì tận dụng được tối đa trọng lực. Khi dòng chảy dừng, viên bi tự động rơi xuống ghế van dưới tác động của trọng trường, đảm bảo độ kín khít tuyệt đối ngay cả khi áp suất ngược chưa lớn.

2. Kết nối Threaded và Flanged

• Threaded (Nối ren): Thường dùng cho các đường ống nhỏ (DN15 - DN50), lắp đặt nhanh gọn trong nhà ở hoặc phòng thí nghiệm.

• Flanged (Nối bích): Dùng trong hệ thống công nghiệp nặng, kích thước lớn. Kết nối bích giúp van chịu được rung động mạnh và dễ dàng tháo rời để bảo trì.

3. Phân loại theo vật liệu

Vật liệu là yếu tố quyết định tuổi thọ của van trong từng môi trường:

• PVC check valve (Nhựa): Đây là lựa chọn phổ biến nhất cho các hệ thống xử lý nước hồ bơi, nuôi trồng thủy hải sản hoặc dẫn hóa chất nhẹ. Ưu điểm của PVC check valve là giá rẻ, trọng lượng nhẹ và hoàn toàn không bị ăn mòn bởi nước biển hay các dung dịch axit yếu.

• Đồng (Brass): Thường dùng cho hệ thống nước nóng lạnh trong gia đình nhờ độ bền cơ học cao.

• Inox (Stainless Steel): Dành cho môi trường nhiệt độ cao, áp suất lớn và yêu cầu vệ sinh nghiêm ngặt như thực phẩm, dược phẩm.

Thông số kỹ thuật quan trọng khi lựa chọn

Nếu bạn chọn sai thông số kỹ thuật, van không chỉ giảm hiệu suất mà còn có thể bị phá hủy bởi chính áp lực hệ thống. Hãy lưu tâm đến:

• Kích thước (Size): Phải tương thích hoàn toàn với đường kính ống (DN hoặc Inch).

• Áp suất làm việc (Pressure Rating): Đơn vị PSI hoặc Bar. Van phải chịu được áp suất cực đại của hệ thống (Max Pressure).

• Nhiệt độ (Temperature): Vật liệu như PVC sẽ bị biến dạng ở nhiệt độ cao, trong khi Inox có thể chịu được mức nhiệt khắc nghiệt.

• Độ nảy của bi (Cracking Pressure): Áp suất nhỏ nhất để bắt đầu mở van.

Chuyên gia lưu ý: Việc lắp một chiếc van có kích thước lớn hơn đường ống (sử dụng đầu chuyển) có thể làm giảm vận tốc dòng chảy, khiến viên bi không được đẩy lên đủ cao, dẫn đến hiện tượng rung lắc và tiếng ồn.

So sánh ball check valve với các loại check valve khác

Dưới đây là bảng so sánh giúp bạn nhận diện sự khác biệt rõ rệt giữa các dòng van một chiều:

Kết luận: Trong khi van cánh lật (Swing) dễ bị kẹt do rác bám vào trục bản lề, thì ball check valves với cơ chế bi xoay tự do có khả năng tự làm sạch. Viên bi xoay liên tục giúp đẩy các mảng bám ra khỏi ghế van, khiến nó trở thành lựa chọn số 1 cho môi trường nước bẩn.

Tại sao nên dùng ball check valve cho hệ thống của bạn?

Lợi ích thực tế của loại van này vượt xa cấu tạo đơn giản của nó:

1. Tự làm sạch tốt hơn: Trong quá trình vận hành, viên bi xoay tròn ngẫu nhiên. Chuyển động này giúp quét sạch các cặn bẩn bám trên bề mặt tiếp xúc, đảm bảo van luôn kín.

2. Ít tắc nghẽn: Thiết kế khoang bi rộng cho phép các vật thể rắn nhỏ đi qua mà không bị mắc kẹt lại như dòng van lò xo.

3. Hoạt động êm ái: Giảm thiểu đáng kể hiện tượng búa nước so với van cánh lật, bảo vệ đường ống khỏi các xung lực va đập mạnh.

4. Tuổi thọ cao: Với ít bộ phận chuyển động và không có lò xo (vốn dễ bị mỏi kim loại), van bi một chiều có thể hoạt động bền bỉ trong nhiều năm mà không cần sửa chữa.

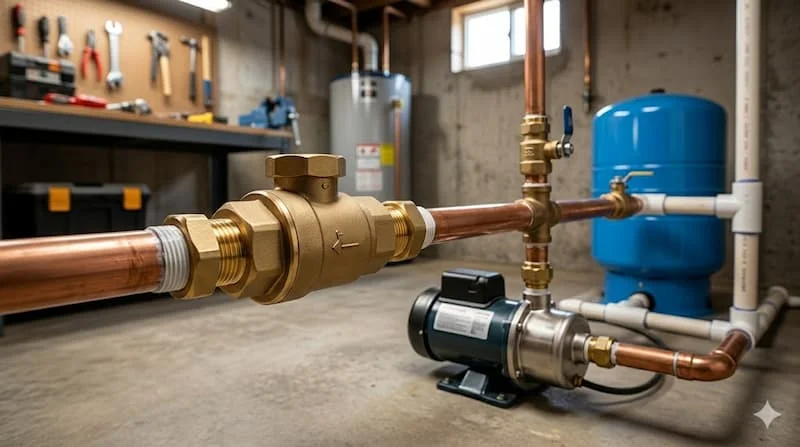

Ứng dụng thực tế và những sai lầm cần tránh

Khi nào bạn thực sự cần ball check valves?

Bạn nên lắp đặt thiết bị này nếu hệ thống thuộc các trường hợp sau:

• Trạm bơm nước thải gia đình hoặc khu công nghiệp.

• Hệ thống thoát nước tại các khu vực thường xuyên bị ngập lụt, triều cường dâng cao.

• Đường ống dẫn hóa chất có nồng độ cặn cao.

• Bảo vệ máy bơm ly tâm khỏi tình trạng tụt áp hoặc chảy ngược khi ngắt điện.

Sai lầm thường gặp trong lắp đặt

• Lắp ngược chiều: Mỗi thân van đều có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ khiến hệ thống bị chặn hoàn toàn.

• Sai kích thước: Van quá nhỏ gây tổn thất áp suất lớn, van quá lớn khiến bi không thể mở hết cỡ.

• Bỏ qua kiểm tra áp suất: Dùng van nhựa PVC check valve cho hệ thống áp suất cực cao dẫn đến nứt vỡ thân van.

• Lắp đặt ở vị trí rung lắc mạnh: Rung động quá mức có thể làm viên bi không tiếp xúc ổn định với ghế van, gây rò rỉ.

Checklist: Cách chọn ball check valve chuẩn chuyên gia

Trước khi quyết định mua, hãy tích vào các ô dưới đây:

• Xác định chất lỏng: Là nước sạch, nước thải hay hóa chất ăn mòn?

• Chọn vật liệu: Nhựa PVC cho hóa chất/nước biển; Inox/Đồng cho nước sinh hoạt.

• Đúng kích thước: Kiểm tra thông số DN của đường ống hiện tại.

• Áp suất hệ thống: Áp suất hoạt động thực tế phải nằm trong khoảng 50-80% giới hạn của van.

• Hướng lắp đặt: Bạn dự định lắp ngang hay lắp dọc?

Hướng dẫn lắp đặt và bảo trì nhanh

1. Làm sạch đường ống: Loại bỏ mạt sắt, cát trước khi lắp van.

2. Lắp đúng hướng: Mũi tên trên thân van phải cùng chiều với hướng nước đi.

3. Bảo trì định kỳ: Mỗi 6 tháng, hãy mở nắp van (nếu có thiết kế tháo rời) để kiểm tra tình trạng viên bi và ghế van. Nếu bi bị biến dạng hoặc trầy xước nặng, hãy thay mới để đảm bảo độ kín.

FAQ – Những câu hỏi thường gặp về Ball Check Valves

1. Ball check valve dùng để làm gì trong hệ thống thoát nước?

Nó đóng vai trò ngăn chặn nước bẩn hoặc nước triều từ cống chính chảy ngược vào nhà khi mực nước bên ngoài cao hơn bên trong.

2. PVC check valve có bền không?

Cực kỳ bền trong môi trường hóa chất và nước mặn. Tuy nhiên, không nên dùng cho nước nóng trên 60°C hoặc hệ thống có áp suất vượt quá giới hạn của nhựa.

3. Tại sao van của tôi vẫn bị rò rỉ dù đã đóng?

Nguyên nhân có thể do có dị vật lớn mắc kẹt ở ghế van hoặc viên bi đã bị mòn sau thời gian dài sử dụng. Hãy vệ sinh hoặc thay thế bi van.

4. Ball check valve có gây sụt áp không?

Có, mọi loại van một chiều đều gây sụt áp nhẹ vì cần một phần áp lực để nhấc bi lên. Tuy nhiên, thiết kế van bi hiện đại đã tối ưu hóa điều này xuống mức tối thiểu.

5. Có thể dùng van bi một chiều cho khí nén không?

Có thể, nhưng thường các dòng van lò xo sẽ hiệu quả hơn cho chất khí. Van bi chủ yếu được tối ưu cho chất lỏng và bùn lỏng.

Kết luận

Trong kỹ thuật dòng chảy, sự đơn giản thường đi đôi với độ tin cậy. Ball check valves chính là minh chứng rõ nhất cho triết lý đó. Bằng cách sử dụng một viên bi và trọng lực, thiết bị này giải quyết triệt để vấn đề dòng chảy ngược, bảo vệ tài sản và sự vận hành liên tục của hệ thống.

Đặc biệt với những môi trường có độ bẩn cao như nước thải, việc đầu tư vào một bộ van bi một chiều hoặc PVC check valve chất lượng ngay từ đầu sẽ giúp bạn tiết kiệm được rất nhiều chi phí sửa chữa máy bơm và vệ sinh hệ thống sau này.
