Ball Valve 4: Giải pháp tối ưu cho hệ thống đường ống công nghiệp DN100

Hãy tưởng tượng bạn đang quản lý một dự án lắp đặt hệ thống cấp nước hoặc xử lý chất lỏng quy mô lớn. Mọi thứ đã sẵn sàng cho đến khi công đoạn lắp ráp van diễn ra: các lỗ bu lông không khớp, mặt bích bị hở, hoặc tệ hơn là van không chịu nổi áp suất vận hành dẫn đến nứt vỡ. Những sai sót này thường bắt nguồn từ một việc tưởng chừng đơn giản: không hiểu rõ các thông số kỹ thuật của van bi 4.

Trong kỹ thuật đường ống, việc lựa chọn kích thước van không chỉ là chọn "loại to" hay "loại nhỏ". Một chiếc van bi 4 inch (tương đương DN100) đóng vai trò là "chốt chặn" chiến lược cho các hệ thống lưu lượng trung bình và lớn. Việc nắm vững kiến thức về loại van này không chỉ giúp bạn đảm bảo an toàn vận hành mà còn tránh được những khoản chi phí sửa chữa khổng lồ do rò rỉ hoặc hỏng hóc hệ thống.

Ball valve 4 inch là gì?

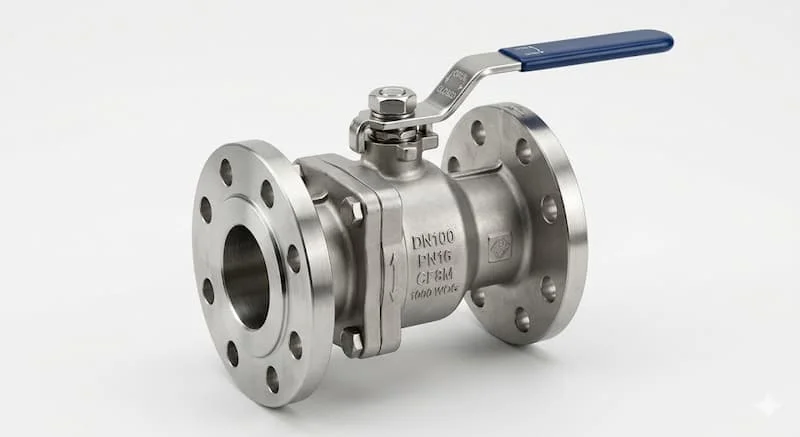

Về mặt kỹ thuật, ball valve 4 inch là loại van bi có đường kính danh nghĩa (Nominal Diameter) là 4 inch. Trong hệ thống tiêu chuẩn quốc tế (Metric), nó thường được gọi là DN100 ball valve, tương ứng với đường ống có đường kính ngoài xấp xỉ 114mm.

Đây là dòng van có kích thước trung bình lớn, được thiết kế chuyên biệt để kiểm soát dòng chảy trong các môi trường có áp lực và lưu lượng cao. Không giống như các loại van nhỏ dùng cho gia đình, van 4 inch là thành phần chủ chốt trong cấu trúc hạ tầng kỹ thuật.

Ứng dụng của nó cực kỳ đa dạng:

• Hệ thống nước: Cấp thoát nước đô thị, nước làm mềm.

• Năng lượng & Khí: Dẫn khí nén, khí gas công nghiệp.

• Hóa chất & Dầu: Vận chuyển các chất lỏng có độ nhớt trung bình.

Nguyên lý hoạt động của ball valve

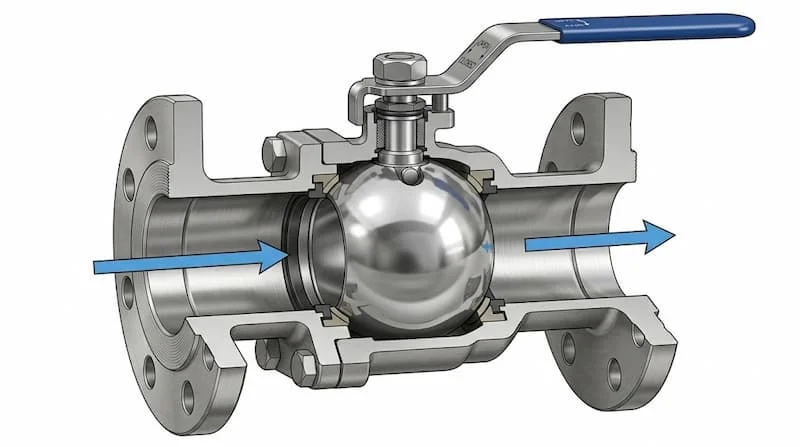

Cơ chế vận hành của van bi 4 dựa trên một viên bi kim loại hoặc nhựa có đục lỗ xuyên tâm (bore). Viên bi này được kết nối với trục van và tay gạt (hoặc bộ điều khiển).

• Trạng thái Mở: Khi lỗ xuyên tâm nằm song song với hướng đường ống, dòng chất lưu đi qua với lực cản tối thiểu.

• Trạng thái Đóng: Khi xoay trục van một góc chính xác 90°, lỗ xuyên tâm sẽ nằm vuông góc với dòng chảy. Bề mặt bi ép sát vào ghế van (seat), chặn đứng hoàn toàn chất lưu.

Ưu điểm lớn nhất của cơ chế này là tốc độ đóng mở cực nhanh và khả năng làm kín (sealing) tuyệt đối. Tuy nhiên, một lưu ý từ chuyên gia là ball valve không phải là lựa chọn ưu tiên để điều tiết lưu lượng (tiết lưu) vì dòng chảy xoáy khi mở một phần có thể gây xói mòn viên bi và ghế van nhanh chóng.

Phân tích chuyên sâu: Các loại van bi 4 inch phổ biến

Khi tìm mua hoặc thiết kế hệ thống với DN100 ball valve, bạn cần phân loại dựa trên vật liệu và cấu tạo để đạt hiệu quả cao nhất.

1. Theo vật liệu cấu tạo

• Nhựa PVC/CPVC: Thường dùng trong xử lý nước sạch hoặc môi trường axit nhẹ. Ưu điểm là giá thành thấp và chống ăn mòn hóa học, nhưng chịu nhiệt và áp suất kém hơn kim loại.

• Đồng (Brass): Dùng trong hệ thống dân dụng cao cấp hoặc khí nén. Tuy nhiên, với kích thước 4 inch, van đồng ít phổ biến hơn do trọng lượng nặng và chi phí vật liệu cao.

• Inox (Stainless Steel 304/316): Đây là "tiêu chuẩn vàng" cho công nghiệp. Nó chịu được áp suất cao, nhiệt độ khắc nghiệt và có tính thẩm mỹ cũng như độ bền cực cao.

2. Theo kiểu kết nối

• Ren (Threaded): Rất hiếm thấy ở kích thước 4 inch vì khó siết chặt để đảm bảo độ kín áp suất cao.

• Mặt bích (Flanged): Đây là kiểu kết nối phổ biến nhất của van bi 4. Van được gắn vào đường ống thông qua các bu lông siết chặt hai mặt bích. Điều này giúp việc tháo lắp, bảo trì dễ dàng hơn rất nhiều.

3. Cấu tạo thân van (Port Design)

• Full Port (Toàn tâm): Đường kính lỗ bi bằng đúng đường kính trong của ống. Điều này giúp giảm thiểu sụt áp, cực kỳ quan trọng cho các hệ thống cần lưu lượng tối đa.

• Reduced Port (Giảm tâm): Lỗ bi nhỏ hơn một cấp so với đường ống. Loại này rẻ hơn và nhẹ hơn, phù hợp cho những vị trí mà sự sụt áp nhẹ không ảnh hưởng đến quy trình.

Thông số kỹ thuật quan trọng của DN100 ball valve

Sai lệch một thông số nhỏ cũng có thể dẫn đến việc không thể lắp đặt. Bạn cần đặc biệt lưu ý:

1. Kích thước danh nghĩa: 4 inch tương đương DN100.

2. Áp suất làm việc: Thường ký hiệu là PN (PN10, PN16, PN25). Một chiếc van PN10 không bao giờ được lắp vào hệ thống có áp suất vận hành 15 Bar.

3. Tiêu chuẩn mặt bích: Đây là "điểm chết" của nhiều dự án. Có các tiêu chuẩn như ANSI (Mỹ), JIS (Nhật), DIN (Đức). Van tiêu chuẩn JIS sẽ không bao giờ khớp lỗ bu lông với mặt bích tiêu chuẩn ANSI.

4. Nhiệt độ: Vật liệu làm kín (thường là PTFE hoặc Teflon) có giới hạn nhiệt độ nhất định, cần kiểm tra kỹ nếu dùng cho hơi nóng hoặc dầu truyền nhiệt.

So sánh ball valve 4 inch với các kích thước khác

Trong dải sản phẩm van bi, kích thước 4 inch được coi là "điểm cân bằng vàng" trong thiết kế hệ thống.

 Chuyên gia nhận định: van bi 4 inch đủ lớn để đáp ứng nhu cầu cho một nhà máy sản xuất trung bình nhưng vẫn đủ gọn nhẹ để có thể vận hành bằng tay gạt thủ công mà không nhất thiết phải dùng đến bộ truyền động đắt tiền.

Tại sao nên chọn ball valve 4 inch cho hệ thống lớn?

Nếu bạn đang phân vân giữa van bướm hay van cổng cho đường ống DN100, dưới đây là lý do van bi 4 chiếm ưu thế:

• Độ bền vượt trội: Cấu tạo viên bi quay trong ghế van giúp giảm thiểu ma sát trực tiếp với dòng chảy khi mở hoàn toàn.

• Vận hành đơn giản: Chỉ cần gạt 90 độ, nhanh hơn nhiều so với việc quay tay vô lăng của van cổng.

• Ít rò rỉ: Khả năng làm kín của bi và ghế van (seat) cực kỳ ổn định, ngay cả sau hàng ngàn lần đóng mở.

• Lưu lượng không bị cản trở: Nếu chọn loại Full Port, tổn thất áp suất gần như bằng không.

Ứng dụng thực tế và những sai lầm thường gặp

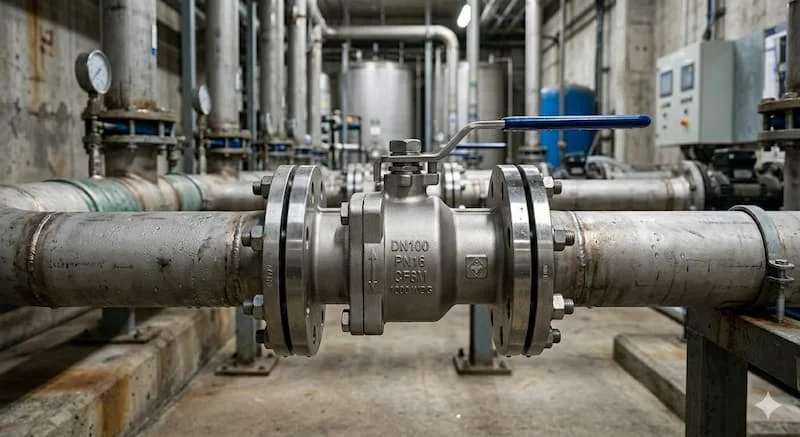

Ball valve 4 inch dùng trong trường hợp nào?

• Trạm bơm tăng áp cho tòa nhà cao tầng.

• Hệ thống chiller, điều hòa trung tâm (HVAC) quy mô lớn.

• Đường ống dẫn nước thải đã qua xử lý trong các khu công nghiệp.

• Hệ thống lọc nước RO công nghiệp công suất lớn.

Sai lầm chết người cần tránh

1. Nhầm lẫn hệ Inch và hệ DN: Nhiều người nhầm 4 inch là phi 100mm, dẫn đến việc mua nhầm ống hoặc phụ kiện không vừa.

2. Bỏ qua vật liệu làm kín: Dùng van có gioăng cao su thường cho hóa chất sẽ khiến gioăng bị mủn sau vài tuần, gây rò rỉ nghiêm trọng.

3. Lắp sai chuẩn mặt bích: Như đã nói, sự khác biệt giữa chuẩn JIS và ANSI là rào cản lớn nhất khiến bạn phải đổi trả hàng, lãng phí thời gian thi công.

Checklist: Cách chọn ball valve 4 inch phù hợp

Trước khi đặt hàng, hãy kiểm tra danh sách sau:

• Kích thước: Xác nhận chính xác là DN100 (4 inch).

• Vật liệu: Inox cho độ bền, PVC cho tối ưu chi phí (nếu môi trường cho phép).

• Áp suất: Kiểm tra áp suất test và áp suất vận hành (PN16 là mức phổ biến nhất).

• Tiêu chuẩn: Mặt bích đang dùng là JIS, ANSI hay DIN?

• Loại lỗ: Cần Full Port để giữ áp hay Reduced Port để tiết kiệm?

Hướng dẫn lắp đặt và bảo trì nhanh

• Vệ sinh: Đảm bảo đường ống sạch bụi bẩn, mạt sắt trước khi lắp để tránh làm xước viên bi.

• Siết lực: Siết bu lông mặt bích theo hình ngôi sao (siết đối xứng) để lực ép đều, tránh vênh mặt tiếp xúc.

• Vận hành: Đóng mở định kỳ 3-6 tháng/lần nếu van thường xuyên ở một trạng thái để tránh tình trạng "chết van".

FAQ – Những câu hỏi thường gặp về van bi 4

1. Ball valve 4 là gì và đường kính thực tế là bao nhiêu?

Đây là van bi kích thước 4 inch, đường kính danh nghĩa DN100. Đường kính lỗ chảy thực tế (Full Port) là khoảng 100mm.

2. Tại sao giá van bi 4 inch inox lại cao hơn hẳn van nhựa?

Do giá phôi thép không gỉ 304/316 cao, cộng với quy trình đúc và gia công chính xác để chịu được áp suất lớn hơn nhiều lần so với nhựa.

3. Tôi có thể dùng van này để điều tiết lưu lượng không?

Không nên. Van bi chỉ nên dùng cho mục đích đóng hoặc mở hoàn toàn. Dùng để điều tiết sẽ làm hỏng ghế van nhanh chóng.

4. 4 inch có phải là DN100 không?

 Về quy ước trong ngành nước và cơ khí, 4 inch tương đương với DN100 (phi 114mm ở Việt Nam).

5. Bao lâu nên thay gioăng cho van bi 4?

Tùy môi trường, nhưng với nước sạch, van chất lượng cao có thể dùng 5-10 năm mà không cần thay thế linh kiện bên trong.

Kết luận

Lựa chọn ball valve 4 inch phù hợp không chỉ là việc mua một món linh kiện, mà là đầu tư cho sự ổn định của toàn bộ dây chuyền sản xuất hay hệ thống kỹ thuật tòa nhà. Một chiếc DN100 ball valve đúng chuẩn sẽ giúp bạn yên tâm vận hành, giảm thiểu rủi ro rò rỉ và tối ưu hóa lưu lượng dòng chảy.

Đừng để những sai sót về tiêu chuẩn mặt bích hay vật liệu làm gián đoạn công việc của bạn. Hãy luôn kiểm tra kỹ các thông số PN, tiêu chuẩn ANSI/JIS và lựa chọn nhà cung cấp uy tín để có được sản phẩm tốt nhất.
