High Temp Ball Valve: Giải Pháp Kiểm Soát Dòng Chảy Trong Môi Trường Nhiệt Độ Khắc Nghiệt

Trong vận hành công nghiệp, việc hệ thống hơi nóng hoặc dầu truyền nhiệt đột ngột bị rò rỉ là một "cơn ác mộng" đối với bất kỳ kỹ sư nào. Nguyên nhân phổ biến nhất không nằm ở kỹ năng vận hành mà thường bắt nguồn từ việc sử dụng sai thiết bị: dùng các dòng van bi (ball valve) tiêu chuẩn cho môi trường có nhiệt độ vượt ngưỡng cho phép. Khi nhiệt độ tăng cao, các vòng đệm (seat) bằng nhựa thông thường sẽ bị biến dạng, nóng chảy, dẫn đến tình trạng van bị kẹt hoặc mất khả năng làm kín hoàn toàn.

Để xử lý triệt để bài toán này, van bi chịu nhiệt độ cao chính là giải pháp chuyên dụng không thể thay thế. Khác với các dòng van thông thường, thiết bị này được tinh chỉnh từ vật liệu thân cho đến cấu tạo ghế van để hoạt động ổn định trong điều kiện nhiệt độ cực đoan. Việc hiểu rõ và lựa chọn đúng loại van bi chịu nhiệt độ cao không chỉ giúp hệ thống vận hành an toàn mà còn giúp doanh nghiệp tránh được các khoảng thời gian dừng máy (downtime) ngoài ý muốn và tiết kiệm hàng ngàn USD chi phí sửa chữa mỗi năm.

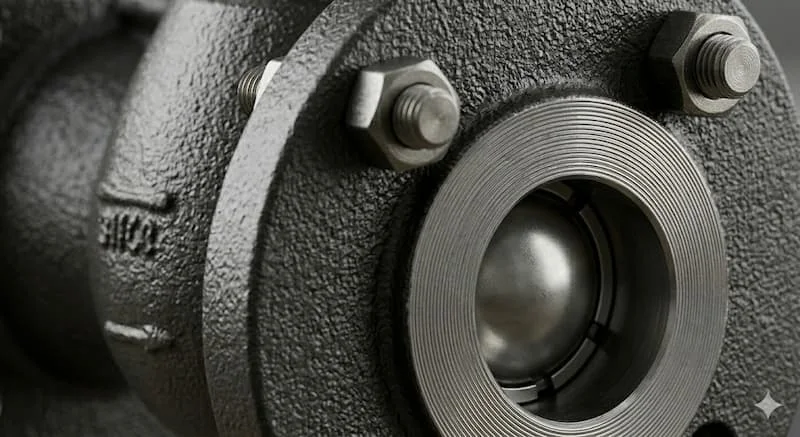

High temp ball valve là gì?

High temp ball valve là dòng van bi được thiết kế và sản xuất đặc thù để có thể làm việc ổn định trong môi trường nhiệt độ cao, thường dao động từ $150^\circ C$ đến hơn $500^\circ C$ tùy thuộc vào từng model cụ thể. Đây là thiết bị then chốt trong các hệ thống yêu cầu sự khắt khe về an toàn và độ bền nhiệt.

Điểm khác biệt lớn nhất giữa van bi chịu nhiệt độ cao và van bi tiêu chuẩn nằm ở vật liệu cấu tạo. Thay vì sử dụng các loại đệm kín (soft seat) bằng Teflon hay PTFE thông thường vốn chỉ chịu nhiệt dưới $200^\circ C$, dòng van này sử dụng các vật liệu chịu nhiệt đặc biệt như graphite, gốm hoặc các hợp kim kim loại siêu bền (metal seat). Các thành phần này được gia công chính xác để không bị giãn nở quá mức hoặc biến tính khi tiếp xúc trực tiếp với hơi nóng, dầu nóng hoặc các dòng hóa chất nhiệt độ cao.

Sản phẩm thường được ứng dụng rộng rãi trong các nhà máy nhiệt điện, hệ thống lò hơi, lọc hóa dầu và sản xuất giấy – nơi mà sự sai lệch nhỏ về nhiệt độ cũng có thể phá hủy các thiết bị kết nối thông thường.

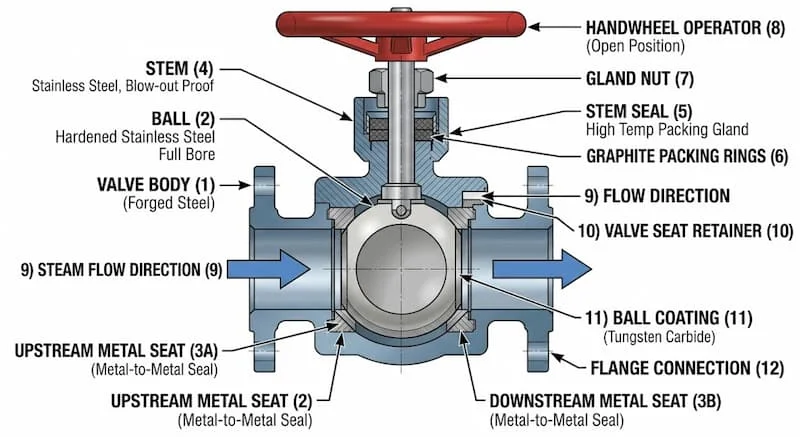

Nguyên lý hoạt động của ball valve trong môi trường nhiệt cao

Về cơ bản, van bi chịu nhiệt độ cao vẫn giữ nguyên lý hoạt động cốt lõi của một van bi: sử dụng một viên bi có khoét lỗ (ball) đặt bên trong thân van. Khi tay gạt hoặc bộ truyền động xoay $90^\circ$, lỗ khoét sẽ nằm song song hoặc vuông góc với dòng chảy để đóng hoặc mở van.

Tuy nhiên, trong môi trường nhiệt độ cao, nguyên lý này phải đối mặt với thách thức lớn về sự giãn nở vật liệu. Trong một chiếc van bi chịu nhiệt độ cao tiêu chuẩn, khoảng hở giữa viên bi và seat van được tính toán cực kỳ tỉ mỉ theo hệ số giãn nở nhiệt của kim loại.

• Vật liệu Seat: Phải đảm bảo không bị biến dạng ở mức nhiệt tối đa, giữ cho bề mặt tiếp xúc luôn phẳng mịn để ngăn chặn rò rỉ.

• Độ kín: Lực siết giữa bi và seat được duy trì ổn định, giúp van không bị kẹt cứng khi vật liệu giãn nở do nhiệt.

Điều này giải thích vì sao cùng là một cơ chế xoay $90^\circ$, nhưng các dòng van chịu nhiệt lại đòi hỏi trình độ chế tác và độ chính xác cơ khí cao hơn rất nhiều so với van nước thông thường.

Phân loại van bi chịu nhiệt độ cao

Để lựa chọn đúng loại van cho hệ thống, bạn cần phân loại chúng dựa trên các tiêu chí kỹ thuật cụ thể:

Theo vật liệu đệm (Seat)

• Reinforced PTFE/TFM: Phù hợp cho mức nhiệt trung bình. Đây là bước đệm giữa van thường và van chịu nhiệt cao.

• Metal Seat (Đệm kim loại): Đây là "ông vua" trong phân khúc nhiệt cao. Bi van và seat đều được làm bằng kim loại, thường được phủ các lớp hợp kim cứng như Stellite để chống mài mòn và chịu nhiệt tuyệt đối.

Theo vật liệu thân van

• Inox (SS304, SS316, SS316L): Chống ăn mòn và chịu nhiệt tốt, thường dùng trong ngành thực phẩm, hóa chất.

• Thép Carbon (WCB, A105): Chịu áp lực và nhiệt độ tốt, phổ biến trong hệ thống hơi và dầu nóng công nghiệp.

Theo thiết kế thân

• 2-piece/3-piece: Thiết kế 3 thân (3-piece) thường được ưu tiên vì dễ dàng tháo rời để thay thế seat chịu nhiệt mà không cần tháo toàn bộ van khỏi đường ống.

• Full Port: Đảm bảo lưu lượng dòng chảy không bị sụt giảm, giảm thiểu ma sát sinh nhiệt tại van.

Thông số kỹ thuật quan trọng và tiêu chuẩn API valve

Khi lựa chọn van bi chịu nhiệt độ cao, các thông số kỹ thuật không chỉ là con số, chúng là giới hạn an toàn của toàn bộ hệ thống:

1. Nhiệt độ làm việc: Phải xác định rõ nhiệt độ vận hành liên tục và nhiệt độ đỉnh (peak). Một số dòng van cao cấp có thể chịu được ngưỡng $500^\circ C$ hoặc cao hơn.

2. Áp suất (Pressure Rating): Các chuẩn phổ biến như PN16, PN25, PN40 hoặc theo Class (150, 300, 600). Nhiệt độ càng cao thì khả năng chịu áp của vật liệu càng giảm, do đó cần đối chiếu biểu đồ P-T (Pressure-Temperature chart).

3. Tiêu chuẩn API valve: Đối với ngành dầu khí và hóa chất, việc tuân thủ các tiêu chuẩn như API 6D (về thiết kế van đường ống) hay API 607 (về khả năng chống cháy - Fire Safe) là bắt buộc. Một chiếc API valve đảm bảo rằng thiết bị đã vượt qua những bài kiểm tra khắt khe nhất về độ kín và độ an toàn trong môi trường dễ cháy nổ.

Tại sao điều này quan trọng? Nếu chọn sai seat (ví dụ dùng PTFE cho nhiệt $300^\circ C$), van sẽ bị rò rỉ ngay lập tức. Nếu chọn sai tiêu chuẩn áp suất, thân van có thể bị biến dạng, gây ra thảm họa nổ vỡ đường ống.

So sánh high temp vs standard ball valve

Insight chuyên gia: Không phải lúc nào cũng cần sử dụng van bi chịu nhiệt độ cao. Nếu hệ thống của bạn chỉ dẫn nước lạnh hoặc khí nén ở nhiệt độ phòng, van tiêu chuẩn là lựa chọn kinh tế. Tuy nhiên, khi hệ thống xuất hiện hơi bão hòa hoặc dầu truyền nhiệt, việc cố gắng sử dụng van rẻ tiền sẽ dẫn đến hỏng hóc dây chuyền, khiến chi phí thực tế đội lên gấp nhiều lần.

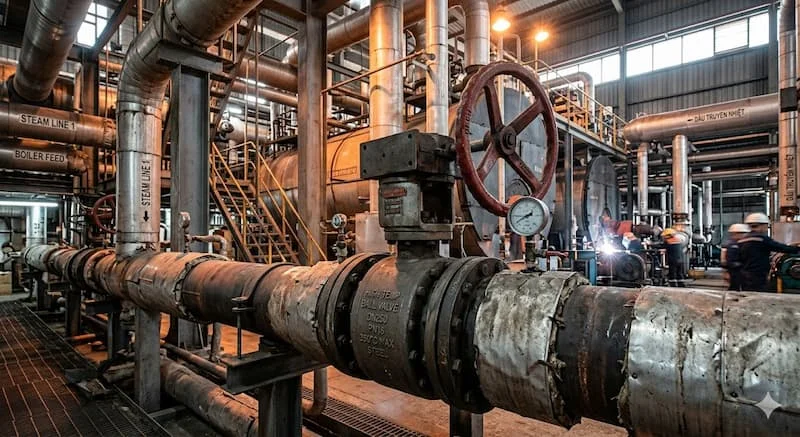

Ứng dụng thực tế: Khi nào cần dùng van bi chịu nhiệt độ cao?

Việc trang bị van bi chịu nhiệt độ cao là bắt buộc trong các kịch bản vận hành sau:

• Hệ thống hơi nóng (Steam): Hơi bão hòa hoặc hơi quá nhiệt có sức tàn phá rất lớn đối với các loại gioăng cao su.

• Dầu truyền nhiệt (Thermal Oil): Các hệ thống sấy, nhuộm hoặc thực phẩm sử dụng dầu nóng làm môi chất cần van bi đệm kim loại để đảm bảo an toàn.

• Nhà máy hóa chất: Nơi diễn ra các phản ứng nhiệt thu được sản phẩm ở nhiệt độ cao.

• Hệ thống xả đáy lò hơi: Nơi thường xuyên chịu cú sốc nhiệt và áp suất lớn khi xả cặn.

Sai lầm thường gặp khi lựa chọn và vận hành

• Lạm dụng PTFE: Nhiều người cho rằng quấn thêm băng tan hoặc dùng PTFE dày là có thể chịu được nhiệt $250^\circ C$. Thực tế, PTFE bắt đầu "chảy" và biến tính hóa học ở mức nhiệt này, gây kẹt van.

• Bỏ qua sự giãn nở nhiệt (Thermal Expansion): Khi nhiệt độ thay đổi đột ngột, viên bi kim loại sẽ giãn nở nhanh hơn thân van. Nếu không có thiết kế khe hở bù nhiệt, van sẽ bị bó cứng không thể đóng mở.

• Chọn sai tiêu chuẩn API valve: Sử dụng van không có chứng chỉ Fire-safe cho môi trường dầu khí nhiệt độ cao là một rủi ro pháp lý và an toàn nghiêm trọng.

Hướng dẫn / Checklist: Cách chọn high temp ball valve đúng kỹ thuật

Để chọn được chiếc van ưng ý, hãy thực hiện theo checklist sau:

1. Xác định nhiệt độ tối đa: Luôn chọn van có giới hạn nhiệt cao hơn nhiệt độ thực tế khoảng 20%.

2. Chọn loại Seat phù hợp:

   • Nhiệt độ $< 200^\circ C$: Có thể dùng R-PTFE hoặc Carbon filled PTFE.

   • Nhiệt độ $> 250^\circ C$: Bắt buộc dùng Metal Seat hoặc Ceramic Seat.

3. Xác định môi chất: Nếu môi chất có tính ăn mòn cao (axit, muối) + nhiệt độ cao, phải ưu tiên inox 316 hoặc các hợp kim đặc biệt như Hastelloy.

4. Kiểm tra tiêu chuẩn kết nối: Mặt bích theo chuẩn ANSI, DIN hay JIS để đảm bảo lắp vừa vào đường ống có sẵn.

5. Yêu cầu chứng chỉ API valve: Nếu lắp đặt trong các dự án công nghiệp nặng hoặc ngành dầu khí.

Lưu ý khi lắp đặt và vận hành

• Tránh sốc nhiệt: Khi khởi động hệ thống, hãy tăng nhiệt từ từ để van có thời gian giãn nở đồng đều.

• Bảo trì định kỳ: Với van Metal Seat, cần kiểm tra độ nhẵn bề mặt bi van định kỳ vì các hạt cặn cứng có thể gây trầy xước seat ở nhiệt độ cao.

• Bôi trơn đúng loại: Sử dụng mỡ chịu nhiệt chuyên dụng (High-temp grease) cho các bộ phận chuyển động bên ngoài.

FAQ - Câu hỏi thường gặp

1. High temp ball valve chịu được tối đa bao nhiêu độ?

Tùy loại vật liệu, nhưng các dòng cao cấp nhất sử dụng Metal Seat có thể chịu được lên đến $540^\circ C$ ($1000^\circ F$) hoặc cao hơn trong các thiết kế đặc biệt.

2. Tôi có thể dùng van bi inox thông thường cho hơi nóng không?

Được, nhưng chỉ khi van đó sử dụng Seat chịu nhiệt (như Graphite hoặc Metal). Van bi inox tiêu chuẩn thường dùng seat PTFE sẽ bị hỏng ngay lập tức.

3. Tại sao giá van chịu nhiệt lại đắt hơn nhiều so với van thường?

Vì quy trình tôi luyện kim loại, công nghệ phủ bề mặt bi van (Hard chrome, Tungsten Carbide) và các tiêu chuẩn kiểm định khắt khe như API valve đòi hỏi chi phí sản xuất lớn.

4. Khi nào cần dùng thiết kế 3-piece cho van nhiệt cao?

Khi bạn muốn tối ưu chi phí bảo trì. Thiết kế này cho phép thay thế các bộ phận nhanh chóng mà không cần tháo rời mặt bích hoặc cắt ống.

5. Van bi chịu nhiệt có cần bảo trì thường xuyên không?

Có. Nhiệt độ cao làm đẩy nhanh quá trình oxy hóa và cặn bám. Việc kiểm tra định kỳ 6 tháng/lần là cần thiết để đảm bảo an toàn.

Kết luận

High temp ball valve không chỉ là một thiết bị đóng ngắt, mà là lớp lá chắn bảo vệ sự ổn định của cả một quy trình sản xuất nhiệt độ cao. Việc đầu tư đúng mức vào một sản phẩm chất lượng, đạt chuẩn API valve với vật liệu seat phù hợp sẽ giúp bạn loại bỏ rủi ro rò rỉ, bảo vệ tài sản và tính mạng con người.

Đừng để những sai sót nhỏ về nhiệt độ gây ra những tổn thất khổng lồ. Hãy lựa chọn giải pháp chuyên nghiệp ngay hôm nay.
