Van cổng Shinyi DN100: Giải pháp tối ưu cho hệ thống cấp nước công nghiệp

Trong vận hành hệ thống cấp thoát nước, một sai lầm nhỏ trong khâu chọn thiết bị có thể dẫn đến hậu quả nghiêm trọng. Hãy tưởng tượng một đường ống trục chính đang hoạt động ổn định bất ngờ bị rò rỉ, hoặc van chặn không thể đóng kín hoàn toàn do áp lực dòng chảy quá lớn. Nguyên nhân thường không nằm ở kỹ thuật vận hành mà bắt nguồn từ việc chọn sai loại van hoặc sử dụng sản phẩm kém chất lượng, không chịu tải nổi áp suất thực tế.

Trong phân khúc đường ống công nghiệp và dân dụng hiện nay, DN100 (phi 114mm) là kích thước phổ biến nhất, đòi hỏi sự bền bỉ và độ chính xác cao. Để giải quyết triệt để bài toán rò rỉ và tối ưu chi phí vận hành, van cổng Shinyi DN100 đã trở thành thương hiệu "quốc dân" được các chủ đầu tư tin dùng. Bài viết này sẽ phân tích chuyên sâu dưới góc độ kỹ thuật để giúp bạn hiểu rõ tại sao đây là lựa chọn hàng đầu và cách chọn đúng thiết bị ngay từ đầu.

Van cổng Shinyi DN100 là gì?

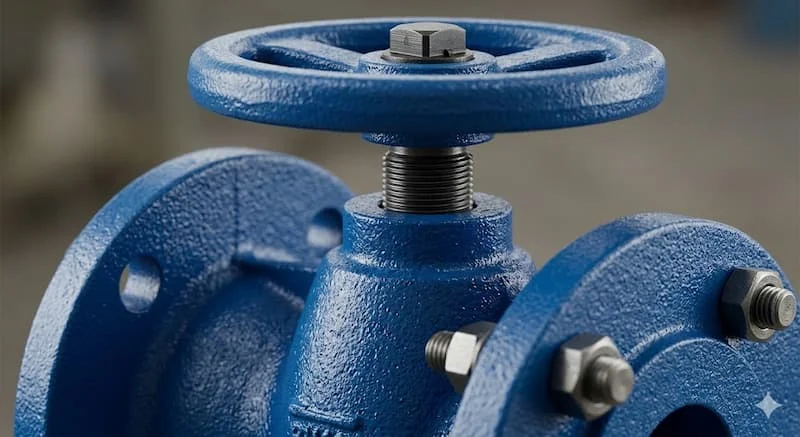

Van cổng Shinyi DN100 (Gate Valve) là thiết bị cơ khí dùng để đóng hoặc mở dòng chảy trên đường ống bằng cách nâng hoặc hạ một đĩa van hình nêm. Đặc thù của van cổng là khả năng làm việc với hiệu suất cao trong các môi trường chất lỏng, đặc biệt là nước sạch và nước thải.

Ký hiệu DN100 (Diameter Nominal) đại diện cho đường kính danh nghĩa của van là 100mm, tương đương với đường ống phi 114mm. Đây là kích thước "vàng" thường xuất hiện trong các hệ thống cấp nước tòa nhà, mạng lưới PCCC và đường ống dẫn trong nhà máy.

Về thương hiệu, Shinyi là tập đoàn có vốn đầu tư từ Đài Loan, sở hữu nhà máy sản xuất hiện đại bậc nhất. Các sản phẩm của Shinyi không chỉ đáp ứng tiêu chuẩn khắt khe của quốc tế như ISO hay BS mà còn được tối ưu hóa cho điều kiện khí hậu và vận hành tại Việt Nam. Sự kết hợp giữa công nghệ đúc tiên tiến và lớp phủ bề mặt chất lượng cao đã tạo nên uy tín cho dòng van này trong nhiều thập kỷ qua.

Nguyên lý hoạt động của van cổng

Cơ chế vận hành của van cổng DN100 dựa trên chuyển động tịnh tiến. Khi người vận hành xoay tay quay (vô lăng), trục van sẽ truyền lực momen xoắn làm đĩa van chuyển động theo chiều dọc. Khi đĩa van nâng lên hoàn toàn, dòng chảy được thông suốt; khi hạ xuống kịch sàn van, đĩa van sẽ ép chặt vào vòng đệm (ghế van) để cắt đứt dòng chảy.

Một đặc điểm kỹ thuật quan trọng là van cổng được thiết kế để mở hoàn toàn hoặc đóng hoàn toàn. Khi mở hết cỡ, đĩa van nằm ngoài phạm vi dòng chảy, giúp giảm thiểu tối đa lực cản và sự tổn thất áp suất ($∆P \approx 0$). Điều này cực kỳ quan trọng đối với các hệ thống cần duy trì lưu lượng lớn.

Lưu ý kỹ thuật: Tuyệt đối không sử dụng van cổng để điều tiết lưu lượng (mở một nửa). Ở trạng thái mở bán phần, áp lực dòng chảy tác động không đều vào đĩa van sẽ gây ra hiện tượng rung lắc, mài mòn nhanh chóng và có thể làm cong trục van, dẫn đến mất khả năng làm kín sau một thời gian ngắn.

Phân loại van cổng Shinyi DN100

Để đáp ứng các không gian lắp đặt khác nhau, Shinyi cung cấp hai dòng cấu tạo chính:

• Van cổng ty chìm (Non-Rising Stem): Trục van nằm bên trong thân van. Khi đóng mở, vô lăng xoay nhưng trục không trồi lên. Loại này cực kỳ phù hợp cho các không gian hẹp hoặc lắp đặt ngầm dưới lòng đất.

• Van cổng ty nổi (Rising Stem): Trục van sẽ trồi lên cao khi mở van. Ưu điểm lớn nhất là người vận hành chỉ cần nhìn từ xa có thể biết van đang đóng hay mở, thuận tiện cho việc kiểm soát an toàn trong hệ thống PCCC.

Về kết nối, dòng DN100 chủ yếu sử dụng kiểu kết nối mặt bích tiêu chuẩn BS hoặc JIS, giúp đảm bảo sự chắc chắn và dễ dàng tháo lắp khi cần bảo trì. Thân van thường được đúc bằng gang cầu (Ductile Iron) – loại vật liệu có khả năng chịu lực và chống va đập tốt hơn hẳn gang xám thông thường. Toàn bộ bề mặt trong và ngoài đều được phủ sơn epoxy cao cấp với độ dày tối thiểu 250 microns, chống lại sự ăn mòn của môi trường.

Thông số kỹ thuật van cổng Shinyi DN100

Việc nắm vững thông số kỹ thuật là điều kiện tiên quyết để đảm bảo tính an toàn cho hệ thống. Dưới đây là các thông số cơ bản của model DN100:

Tại sao thông số này quan trọng? Nếu áp suất hệ thống của bạn lên đến 18 bar mà bạn chọn van PN16, nguy cơ nứt vỡ thân van hoặc rò rỉ gioăng là cực cao. Tương tự, việc sử dụng đĩa bọc cao su EPDM đảm bảo độ kín khít tuyệt đối cho nước sạch, nhưng nếu môi trường là hóa chất ăn mòn, bạn cần xem xét sang dòng đĩa inox.

So sánh van Shinyi DN100 với các thương hiệu khác

Trên thị trường hiện nay, van cổng DN100 có sự cạnh tranh gay gắt giữa các thương hiệu:

• So với Wonil (Hàn Quốc): Wonil thường có mức giá nhỉnh hơn, chất lượng tương đương nhưng Shinyi lợi thế hơn về nguồn hàng sẵn có tại Việt Nam và tính đồng bộ trong các dự án lớn.

• So với AVK (Đan Mạch): AVK thuộc phân khúc cao cấp (Premium), độ bền vượt trội nhưng giá thành rất cao. Shinyi thường được chọn làm giải pháp thay thế hoàn hảo vì mức giá chỉ bằng 60-70% nhưng hiệu năng vẫn đạt 90-95% so với AVK.

• So với Kitz (Nhật Bản): Kitz mạnh về van đồng và van inox nhỏ, nhưng ở phân khúc van gang mặt bích cỡ lớn như DN100, Shinyi được ưa chuộng hơn nhờ giá thành cạnh tranh và dải sản phẩm đa dạng cho hạ tầng nước.

Insight: Shinyi đạt được điểm chạm "Value for Money" – sự cân bằng lý tưởng giữa độ bền kỹ thuật và ngân sách đầu tư. Đây là lý do tại sao các tổng thầu lớn tại Việt Nam thường ưu tiên đưa Shinyi vào hồ sơ thầu.

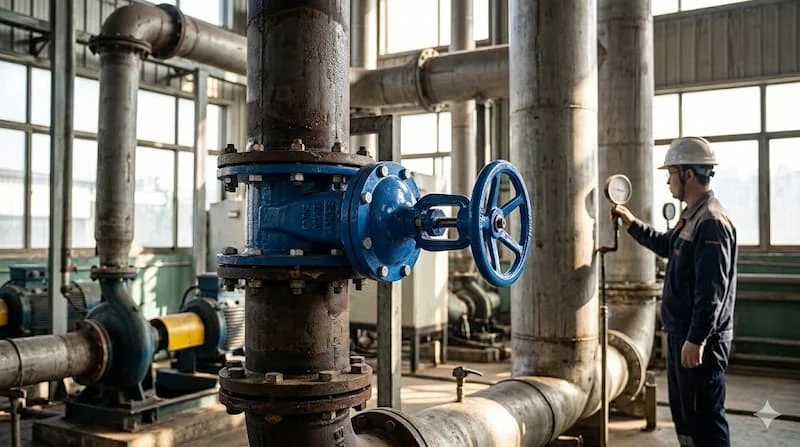

Khi nào nên dùng van cổng Shinyi DN100?

Kích thước DN100 là kích thước "tiêu chuẩn" cho các trục kỹ thuật đứng. Bạn nên ưu tiên sử dụng thiết bị này trong các trường hợp:

1. Hệ thống cấp nước sạch: Nhờ lớp phủ epoxy an toàn và đĩa van bọc cao su chuẩn thực phẩm, không gây ô nhiễm nguồn nước.

2. Hệ thống PCCC: Van ty nổi DN100 là thiết bị bắt buộc trong các cụm bơm và họng tiếp nước để đảm bảo quan sát trực quan trạng thái vận hành.

3. Nhà máy xử lý nước thải: Sử dụng van cổng gang cầu giúp chịu được các tác động cơ học và môi trường ẩm ướt kéo dài.

4. Hệ thống HVAC: Trong các đường ống dẫn nước lạnh cho Chillers của tòa nhà cao tầng.

Sai lầm thường gặp khi chọn van DN100

Nhiều kỹ sư hoặc đơn vị thu mua thường mắc phải những sai lầm gây tốn kém:

• Chọn sai loại ty: Lắp van ty nổi ở nơi diện tích hẹp khiến không thể mở hết hành trình van, hoặc lắp van ty chìm ở nơi cần giám sát an toàn cháy nổ.

• Bỏ qua tiêu chuẩn mặt bích: Mặt bích van là BS nhưng lỗ bulong trên ống lại là JIS. Điều này dẫn đến việc không thể lắp đặt và phải dùng mặt bích chuyển đổi rất tốn kém.

• Dùng van cổng để điều tiết: Như đã phân tích, điều này làm hỏng đĩa van chỉ sau vài tháng sử dụng.

• Mua hàng trôi nổi: Thị trường có rất nhiều hàng giả Shinyi. Sử dụng hàng kém chất lượng không chỉ gây rò rỉ mà còn tiềm ẩn nguy cơ nổ vỡ đường ống khi áp suất tăng đột ngột.

Cách chọn van cổng Shinyi DN100 chuẩn kỹ thuật

Để chọn được sản phẩm ưng ý, hãy áp dụng checklist sau:

1. Xác định môi trường: Nước sạch, nước thải hay nước có chứa hóa chất nhẹ? (Chọn loại cao su bọc đĩa phù hợp).

2. Xác định áp suất danh định: Luôn chọn van có PN lớn hơn hoặc bằng áp suất tối đa của bơm ($PN_{van} \ge P_{max}$).

3. Kiểm tra không gian lắp đặt: Nếu hẹp chọn ty chìm, nếu rộng và cần giám sát chọn ty nổi.

4. Chứng chỉ đi kèm: Yêu cầu đầy đủ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) và biên bản thử áp từ nhà máy.

Lưu ý khi lắp đặt và sử dụng

• Vệ sinh đường ống: Trước khi lắp van, phải làm sạch cát, xỉ hàn bên trong ống để tránh làm trầy xước đĩa van khi đóng.

• Lắp đúng chiều: Mặc dù van cổng có thể hoạt động hai chiều, nhưng nên ưu tiên lắp theo hướng dẫn của nhà sản xuất để tối ưu tuổi thọ gioăng.

• Bảo trì định kỳ: Cần thực hiện đóng/mở van ít nhất 3-6 tháng một lần để tránh tình trạng kẹt trục do đóng cặn hoặc rỉ sét cục bộ.

• Không dùng lực quá mạnh: Khi van đã đóng hết cỡ, không cố dùng thêm đòn bẩy để siết vô lăng, điều này có thể làm vỡ đai ốc trục.

FAQ - Câu hỏi thường gặp

1. Van cổng Shinyi DN100 giá bao nhiêu?

Mức giá dao động tùy thuộc vào loại ty nổi hay ty chìm và thời điểm thị trường. Thông thường, giá sẽ nằm trong khoảng từ 2.500.000 VNĐ đến 4.500.000 VNĐ. Liên hệ đại lý chính hãng để có báo giá chiết khấu tốt nhất.

2. Nên chọn ty nổi hay ty chìm?

Chọn ty nổi nếu bạn cần kiểm tra trạng thái đóng/mở bằng mắt thường (như PCCC). Chọn ty chìm nếu lắp trong hố van, dưới lòng đất hoặc nơi có không gian trần thấp.

3. Van có dùng được cho nước nóng không?

Dòng tiêu chuẩn của Shinyi dùng cho nước đến 80°C. Nếu hệ thống của bạn là nước nóng lò hơi (trên 100°C), bạn cần chuyển sang dòng van cổng thân thép hoặc inox với đệm kín bằng kim loại.

4. Bao lâu cần bảo trì van một lần?

Định kỳ 6 tháng một lần nên kiểm tra độ kín và bôi trơn trục van. Với dòng van Shinyi phủ epoxy, việc bảo trì bề mặt gần như không cần thiết.

5. Có nên mua van giá rẻ không rõ nguồn gốc?

Tuyệt đối không. Van giá rẻ thường đúc bằng gang tạp chất, lớp sơn mỏng và gioăng cao su nhanh lão hóa, dẫn đến chi phí thay thế và dừng máy cao gấp nhiều lần giá trị van.

Kết luận

Van cổng Shinyi DN100 không chỉ là một thiết bị đóng ngắt thông thường, mà là "người gác cổng" tin cậy cho toàn bộ hệ thống đường ống của bạn. Với ưu điểm về vật liệu gang cầu bền bỉ, lớp phủ epoxy chống ăn mòn và thiết kế chuẩn quốc tế, sản phẩm này đảm bảo sự ổn định lâu dài và tiết kiệm chi phí bảo trì tối đa.

Việc đầu tư đúng loại van ngay từ giai đoạn thiết kế sẽ giúp bạn tránh được những rủi ro kỹ thuật không đáng có.
