Water trap valve: Giải pháp then chốt bảo vệ hiệu suất hệ thống khí nén và HVAC

Bạn đã bao giờ đối mặt với tình trạng hệ thống khí nén hoặc HVAC đột ngột giảm hiệu suất, đường ống rung lắc hoặc máy móc bị ăn mòn dù vừa được bảo trì? Trong nhiều trường hợp, "thủ phạm" thầm lặng nằm ở lượng nước tích tụ trong đường ống do hiện tượng ngưng tụ.

Dù chỉ là một thiết bị có kích thước khiêm tốn, Van xả nước đóng vai trò cực kỳ quan trọng trong việc loại bỏ nước dư thừa, duy trì sự ổn định cho toàn bộ hệ thống. Thiếu thiết bị này, nước đọng sẽ nhanh chóng biến thành "kẻ thù" âm thầm, làm giảm hiệu suất vận hành nghiêm trọng và dẫn đến những hư hỏng tốn kém cho các thiết bị hạ nguồn.

Water trap valve là gì?

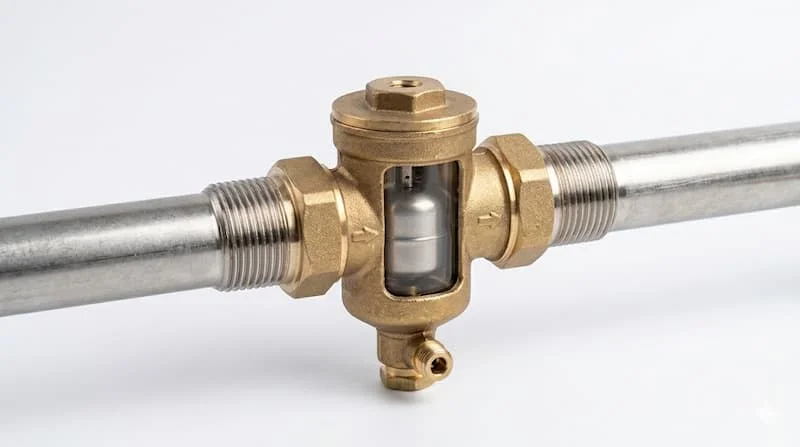

Water trap valve (còn được gọi là bẫy nước hoặc van xả nước) là thiết bị kỹ thuật được thiết kế chuyên dụng để tự động loại bỏ nước ngưng tụ hoặc các chất lỏng tích tụ bên trong đường ống dẫn khí, hơi hoặc hệ thống lạnh.

Trong các hệ thống kỹ thuật công nghiệp, hơi nước thường ngưng tụ thành chất lỏng khi nhiệt độ giảm hoặc áp suất thay đổi. Nếu không được loại bỏ kịp thời, lượng nước này sẽ gây ra hiện tượng búa nước, ăn mòn cơ học và làm giảm đáng kể khả năng truyền dẫn của hệ thống.

Vai trò cốt lõi của thiết bị:

• Tách nước khỏi dòng khí/hơi: Đảm bảo lưu chất đi qua hệ thống luôn khô ráo.

• Ngăn đọng nước: Tránh tình trạng nước tích tụ ở các điểm thấp của đường ống.

• Bảo vệ thiết bị hạ nguồn: Ngăn chặn nước đi vào các van điều khiển, máy nén hoặc thiết bị đo đạc nhạy cảm.

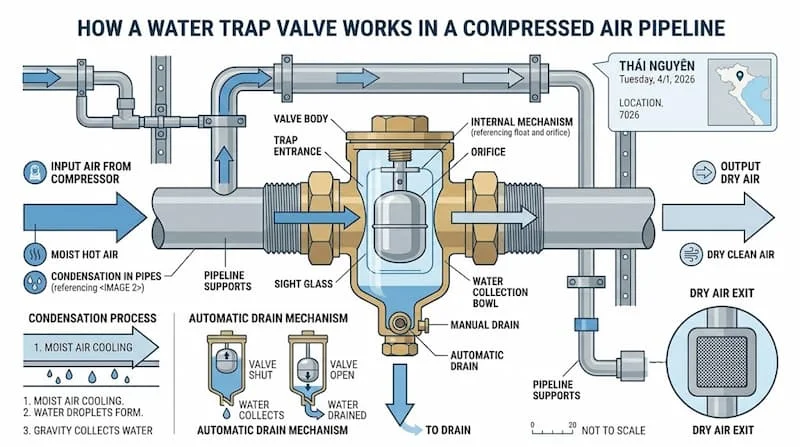

Nguyên lý hoạt động của van xả nước

Cơ chế vận hành của Van xả nước dựa trên sự khác biệt về trọng lượng riêng giữa nước và khí (hoặc hơi). Nước có xu hướng lắng xuống các điểm thấp của hệ thống, nơi lắp đặt van xả.

Quy trình vận hành:

1. Thu gom: Nước từ dòng khí/hơi chảy vào khoang chứa của van.

2. Kích hoạt: Khi lượng nước đạt đến một mức nhất định, cơ chế bên trong (phao nổi hoặc cảm biến điện tử) sẽ được kích hoạt.

3. Xả bỏ: Van mở ra, cho phép nước thoát ra ngoài nhờ áp suất của hệ thống, trong khi khí hoặc hơi vẫn được giữ lại bên trong nhờ thiết kế bẫy.

Cách hiểu đơn giản: Thiết bị hoạt động giống như một "bộ lọc" thông minh – nó giữ nước lại, cho khí đi qua, và tự động đổ nước đi khi đã đầy. Đây là một cơ chế cơ học hoặc điện tử đòi hỏi độ chính xác cao để đảm bảo không bị rò rỉ khí hoặc hơi ra ngoài trong quá trình xả.

Các loại van xả nước phổ biến

Để đáp ứng nhu cầu đa dạng của các hệ thống công nghiệp, hiện nay có nhiều loại drain valve với cơ chế vận hành riêng biệt:

1. Mechanical trap (Bẫy cơ học)

Đây là loại sử dụng phao (float) để điều khiển. Khi nước đầy, phao nổi lên mở cửa xả.

• Đặc điểm: Hoạt động ổn định, không cần nguồn điện, phù hợp với hệ thống khí nén công nghiệp.

2. Thermostatic trap (Bẫy nhiệt)

Dựa vào sự thay đổi nhiệt độ để đóng mở. Nước thường có nhiệt độ thấp hơn hơi, sự co giãn của linh kiện nhiệt sẽ kích hoạt van.

• Đặc điểm: Độ nhạy cao, thường dùng trong các hệ thống hơi nước (steam systems).

3. Electronic drain valve (Van xả điện tử)

Sử dụng bộ hẹn giờ (timer) hoặc cảm biến mức nước để điều khiển đóng mở bằng solenoid.

• Đặc điểm: Độ tin cậy cao, có thể lập trình chu kỳ xả, giúp tiết kiệm khí nén tối đa.

Thông số kỹ thuật quan trọng

Khi lựa chọn Van xả nước, việc sai lệch thông số kỹ thuật sẽ khiến hiệu quả tách nước giảm sút, thậm chí gây hại cho hệ thống. Dưới đây là các tiêu chí cần lưu ý:

• Áp suất làm việc: Van phải chịu được áp suất vận hành tối đa của hệ thống. Nếu áp suất quá cao so với thông số của van, van có thể bị hỏng hoặc rò rỉ.

• Lưu lượng xả: Đảm bảo van có khả năng xả nhanh lượng nước ngưng tụ trong điều kiện khắc nghiệt nhất.

• Nhiệt độ: Vật liệu làm kín (gioăng) phải chịu được nhiệt độ của lưu chất.

• Kích thước kết nối: Phải phù hợp với đường ống hiện có để đảm bảo lắp đặt kín khít.

• Vật liệu: Inox thường được ưu tiên cho các môi trường ăn mòn, trong khi đồng hoặc gang phù hợp cho các hệ thống khí nén thông thường.

So sánh Van xả nước vs steam trap

Việc nhầm lẫn giữa hai loại thiết bị này là sai lầm phổ biến nhưng vô cùng nghiêm trọng.

Insight: Nhầm lẫn hai thiết bị này dẫn đến việc van không thể xả nước đúng cách, gây lãng phí năng lượng hoặc làm hỏng thiết bị đo lường trong hệ thống.

Tại sao hệ thống cần water trap valve?

Việc lắp đặt thiết bị này mang lại những lợi ích dài hạn mà mọi kỹ sư cần chú trọng:

• Ngăn ngừa ăn mòn: Nước là tác nhân chính gây gỉ sét cho đường ống thép và làm hỏng các linh kiện bằng đồng hoặc hợp kim bên trong thiết bị.

• Chống tắc nghẽn: Nước kết hợp với bụi bẩn tạo thành bùn, làm tắc nghẽn các van điều khiển và bộ lọc phía sau.

• Tăng hiệu suất: Hệ thống khô ráo giúp việc truyền dẫn năng lượng hiệu quả hơn, giảm tải cho máy nén hoặc lò hơi.

• Kéo dài tuổi thọ thiết bị: Bảo vệ các thiết bị đắt tiền như máy nén, đầu phun hoặc bộ trao đổi nhiệt khỏi hư hỏng do ngập nước.

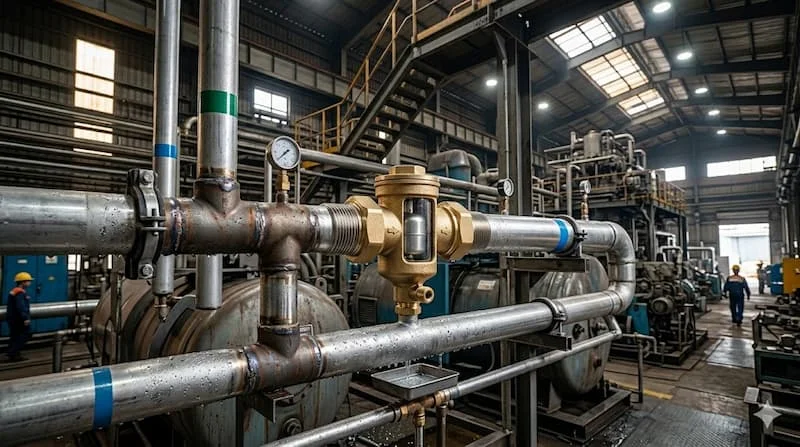

Ứng dụng thực tế và sai lầm thường gặp

Van xả nước được ứng dụng rộng rãi trong:

• Hệ thống khí nén: Tại các bộ tách ẩm, bình tích áp và cuối các nhánh đường ống.

• HVAC: Trong các khay chứa nước ngưng của dàn lạnh (AHU/FCU).

• Đường ống công nghiệp: Tại các điểm trũng nơi nước dễ đọng lại.

Sai lầm thường gặp:

• Bỏ qua lắp đặt: Nhiều hệ thống chỉ lắp lọc khí mà quên lắp van xả tại các điểm cuối.

• Chọn sai loại: Sử dụng van cơ học cho hệ thống có lưu lượng nước cực lớn khiến van quá tải.

• Không bảo trì: Bụi bẩn làm tắc van xả, khiến nước tích tụ dù thiết bị vẫn được lắp đặt.

Hệ quả của các sai lầm này là thiết bị bị hỏng hóc, phải thay thế linh kiện liên tục, gây tốn kém chi phí sửa chữa không đáng có.

Hướng dẫn chọn và lắp đặt đúng chuẩn

Để đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ các bước sau:

Checklist khi chọn mua:

1. Xác định rõ hệ thống là khí nén hay hơi nước.

2. Kiểm tra áp suất vận hành tối đa của đường ống.

3. Chọn loại van phù hợp (Cơ học cho đơn giản, Điện tử cho độ chính xác cao).

4. Ưu tiên vật liệu chống ăn mòn.

5. Mua hàng từ thương hiệu uy tín để đảm bảo độ bền của gioăng cao su.

Lưu ý lắp đặt và bảo trì:

• Vị trí: Luôn lắp ở các điểm thấp nhất của đường ống hoặc sau các thiết bị tách ẩm.

• Định kỳ: Kiểm tra vệ sinh định kỳ 3-6 tháng/lần để loại bỏ cặn bẩn trong khoang xả.

• Kiểm tra: Đảm bảo đường ống thoát nước không bị gập hoặc tắc nghẽn.

FAQ: Giải đáp thắc mắc về Van xả nước

1. Thiết bị này có bắt buộc không?

Không bắt buộc theo quy định pháp lý, nhưng là yêu cầu kỹ thuật tối thiểu để đảm bảo an toàn và hiệu suất hệ thống.

2. Bao lâu nên bảo trì van xả một lần?

Thông thường là 3-6 tháng/lần. Nếu môi trường nhiều bụi bẩn, bạn cần kiểm tra thường xuyên hơn.

3. Nếu không dùng van xả thì sao?

Hệ thống sẽ bị ngập nước, làm gỉ sét đường ống, giảm hiệu suất làm lạnh/nén và gây hư hỏng thiết bị hạ nguồn.

4. Có thể dùng chung water trap valve cho mọi hệ thống không?

Không, mỗi loại hệ thống có dải áp suất và tính chất lưu chất khác nhau.

Kết luận

Van xả nước tuy nhỏ nhưng là "người bảo vệ" thầm lặng giữ cho hệ thống khí nén và HVAC luôn trong trạng thái ổn định. Một lựa chọn đúng đắn và sự bảo trì định kỳ không chỉ giúp bạn tiết kiệm chi phí sửa chữa mà còn tối ưu hóa chi phí vận hành lâu dài.

Nếu bạn đang gặp sự cố đọng nước hoặc cần tư vấn giải pháp tách nước hiệu quả nhất cho công trình của mình, hãy liên hệ ngay với chúng tôi để nhận được hỗ trợ kỹ thuật chuyên sâu.
