Lift Check Valve: Giải Pháp Chống Dòng Chảy Ngược Cho Hệ Thống Áp Suất Cao

Trong vận hành hệ thống đường ống công nghiệp, hiện tượng dòng chảy ngược (backflow) luôn là "kẻ thù" số một gây ra những thiệt hại nghiêm trọng. Khi dòng lưu chất đi ngược hướng, nó không chỉ gây hư hỏng cánh máy bơm, làm sụt giảm áp suất tức thời mà còn dẫn đến nguy cơ nhiễm bẩn toàn bộ dây chuyền sản xuất. Nhiều kỹ sư và đơn vị thu mua thường mắc sai lầm khi lựa chọn van một chiều không phù hợp với đặc tính áp suất, dẫn đến hiệu suất kém và tuổi th ý hệ thống bị rút ngắn.

Để giải quyết triệt để vấn đề này, van một chiều chữ ngã nổi lên như một giải pháp tối ưu nhờ khả năng đóng kín tuyệt vời và độ bền cao trong môi trường khắc nghiệt. Tuy nhiên, việc hiểu đúng về cấu tạo, nguyên lý và cách ứng dụng loại van này là điều không phải ai cũng nắm rõ. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật để giúp bạn tối ưu hóa hệ thống đường ống của mình.

Lift Check Valve là gì?

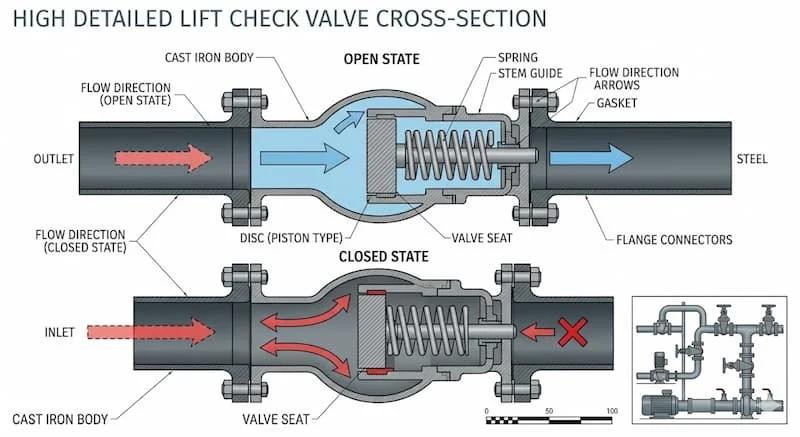

Lift check valve (hay còn gọi là van một chiều chữ ngã/van một chiều nâng) là một thiết bị cơ khí thuộc dòng van một chiều, được thiết kế để chỉ cho phép lưu chất đi qua theo một hướng duy nhất. Điểm đặc trưng của loại van này nằm ở cấu tạo thân van tương tự như van cầu (globe valve), trong đó đĩa van di chuyển theo phương thẳng đứng (lên và xuống) để đóng hoặc mở dòng chảy.

Khác với các dòng van lật thông thường, van một chiều piston (một dạng phổ biến của van một chiều chữ ngã) hoạt động dựa trên sự chênh lệch áp suất trực tiếp bên dưới đĩa van. Khi áp lực dòng chảy đủ lớn, đĩa van sẽ được nâng lên khỏi ghế van, tạo khoảng trống cho lưu chất đi qua. Ngay khi dòng chảy ngừng lại hoặc có xu hướng quay ngược, trọng lực của đĩa van kết hợp với áp suất ngược sẽ đẩy đĩa van rơi xuống, ép chặt vào ghế van để ngăn chặn dòng chảy ngược một cách tuyệt đối.

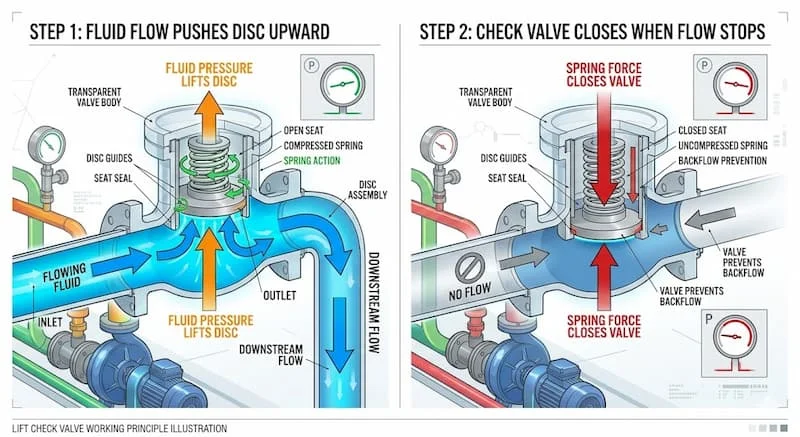

Nguyên lý hoạt động của van một chiều chữ ngã

Cơ chế vận hành của van một chiều chữ ngã khá đơn giản nhưng đòi hỏi sự chính xác cao về mặt áp suất. Khi lưu chất đi vào từ phía dưới đĩa van, nó tạo ra một lực đẩy thắng được trọng lượng của đĩa (và lực lò xo nếu có), giúp van chuyển sang trạng thái mở. Trong trạng thái này, dòng chảy phải thay đổi hướng 90 độ để đi qua vách ngăn, điều này tạo ra một trở lực nhất định cho hệ thống.

Khi áp suất dòng chảy giảm xuống dưới ngưỡng cho phép hoặc ngừng hẳn, đĩa van sẽ tự động hạ xuống nhờ trọng lực. Sự đóng lại này diễn ra rất nhanh chóng, giúp giảm thiểu tối đa hiện tượng búa nước so với các loại van có hành trình đĩa dài.

• So với Swing Check Valve (Đĩa lật): Trong khi van đĩa lật sử dụng một cánh cửa xoay quanh trục thì van một chiều chữ ngã lại di chuyển tịnh tiến. Điều này giúp van một chiều nâng đóng kín hơn ở áp suất cao, nhưng đổi lại, nó yêu cầu áp suất mở (cracking pressure) lớn hơn và thường chỉ phù hợp cho các hệ thống có dòng chảy mạnh và ổn định.

Phân loại van một chiều chữ ngã phổ biến

Để đáp ứng các yêu cầu khắt khe trong công nghiệp, van một chiều chữ ngã được chia thành nhiều loại dựa trên cấu tạo lõi và vật liệu chế tạo:

Theo thiết kế lõi van

• Piston Type (Van một chiều piston): Sử dụng một piston di chuyển trong xi lanh. Đây là loại phổ biến nhất, cho khả năng đóng kín cực tốt và chịu được áp suất rất cao.

• Ball Type (Van một chiều bi nâng): Thay thế đĩa van bằng một quả bóng. Loại này ít bị kẹt do cặn bẩn và thường được dùng cho các lưu chất có độ nhớt cao hoặc chứa tạp chất.

Theo vật liệu và kết nối

• Inox (Stainless Steel): Chống ăn mòn, dùng trong thực phẩm, hóa chất.

• Gang/Thép: Dùng cho nước sạch, dầu và các hệ thống nhiệt lạnh thông thường.

• Kết nối: Tùy vào quy mô đường ống mà bạn có thể chọn kết nối ren (cho ống nhỏ DN15-DN50) hoặc mặt bích (cho ống lớn DN50 trở lên).

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van một chiều chữ ngã, có 4 thông số "vàng" mà bạn tuyệt đối không được bỏ qua:

1. Áp suất làm việc (PN): Phải lớn hơn áp suất tối đa của hệ thống.

2. Nhiệt độ: Đảm bảo vật liệu đĩa van và gioăng làm kín chịu được nhiệt độ của lưu chất (đặc biệt quan trọng với hệ thống hơi steam).

3. Kích thước (DN): Phải tương thích với đường ống để tránh gây ra hiện tượng thắt nút cổ chai.

4. Hệ số dòng chảy (Cv): Thông số này cho biết mức độ sụt áp khi dòng chảy đi qua van.

Tại sao chọn sai thông số gây nguy hiểm? Nếu bạn chọn một chiếc van có áp suất mở quá cao cho một hệ thống áp lực thấp, đĩa van sẽ không được nâng hết cỡ, gây ra hiện tượng rung lắc (chattering) liên tục. Điều này không chỉ gây tiếng ồn mà còn làm mòn nhanh chóng ghế van, dẫn đến hỏng hóc hoàn toàn.

So sánh van một chiều chữ ngã với các loại van một chiều khác

Phân tích sâu: van một chiều chữ ngã là "ông vua" trong các hệ thống đòi hỏi độ kín tuyệt đối và áp suất cao. Tuy nhiên, do cấu trúc dòng chảy phải chuyển hướng, nó gây sụt áp nhiều hơn van đĩa lật (Swing). Vì vậy, nếu hệ thống của bạn ưu tiên lưu lượng mà không quá khắt khe về áp suất, van lật có thể là lựa chọn tốt hơn. Nhưng nếu là hệ thống hơi nóng hoặc áp lực lớn, van một chiều nâng là bắt buộc.

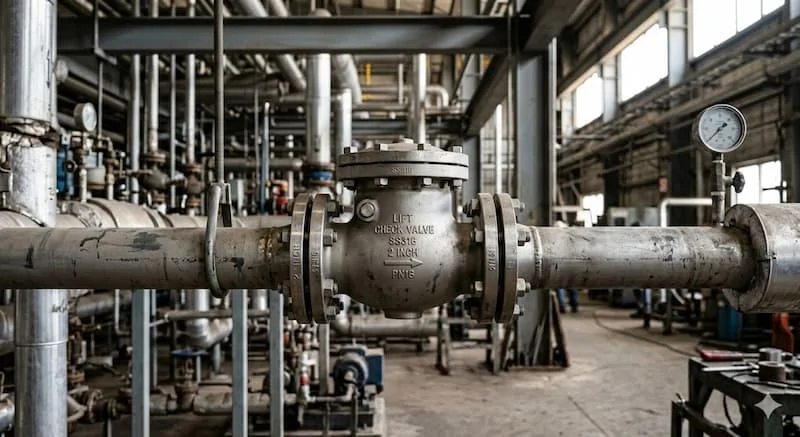

Ứng dụng thực tế của lift check valve

Không phải vị trí nào cũng cần đến sự khắt khe của van một chiều piston. Tuy nhiên, thiết bị này là "trái tim" trong các hệ thống sau:

• Hệ thống hơi (Steam): Nhờ khả năng đóng kín và chịu nhiệt, nó ngăn hơi nóng quay ngược về nồi hơi.

• Đường ống áp suất cao: Các trạm bơm cao áp dẫn dầu hoặc nước công nghiệp.

• Vị trí lắp đặt thẳng đứng: van một chiều chữ ngã hoạt động cực hiệu quả trên các đoạn ống thẳng đứng (hướng dòng đi lên), nơi trọng lực hỗ trợ đĩa van đóng lại nhanh hơn.

Sai lầm thường gặp: Có đến 70% lỗi vận hành đến từ việc lắp sai hướng dòng chảy hoặc dùng van cho hệ thống áp suất quá thấp khiến đĩa van không thể mở hoàn toàn. Ngoài ra, việc bỏ qua tính toán tổn thất áp suất khiến máy bơm phải làm việc quá tải để bù đắp cho phần áp suất bị mất khi đi qua van.

Checklist chọn van một chiều chữ ngã đúng kỹ thuật

Trước khi ký đơn đặt hàng, hãy kiểm tra danh sách sau:

• Lưu chất là gì? (Nước, hơi, dầu hay hóa chất để chọn vật liệu Inox/Gang).

• Áp suất danh định (PN) có phù hợp không?

• Nhiệt độ thực tế có nằm trong giới hạn cho phép của van?

• Hướng lắp đặt là ngang hay dọc? (Một số loại van một chiều chữ ngã chỉ hoạt động tốt nhất ở phương nằm ngang).

• Có chứng chỉ chất lượng CO/CQ từ nhà sản xuất uy tín không?

Lưu ý vận hành: Tránh lắp van ở những vị trí có độ rung lớn vì có thể làm gãy trục hướng dẫn của đĩa van. Đồng thời, cần lắp đặt lọc y (Y-strainer) phía trước để tránh cặn bẩn làm kẹt đĩa van, khiến van không thể đóng kín.

Giải đáp thắc mắc (FAQ)

1. Lift check valve có dùng cho nước sạch được không?

Hoàn toàn được, đặc biệt là trong các tòa nhà cao tầng yêu cầu áp lực nước lớn. Tuy nhiên, nên chọn vật liệu đồng hoặc gang phủ epoxy để đảm bảo vệ sinh.

2. Tôi có thể lắp van này theo phương thẳng đứng không?

Có, nhưng chỉ khi dòng chảy đi từ dưới lên. Nếu lắp cho dòng đi xuống, trọng lực sẽ giữ van luôn mở và làm mất chức năng chặn dòng ngược.

3. Vì sao van của tôi vẫn bị rò rỉ dù đã đóng?

Nguyên nhân thường do cặn bẩn bám vào ghế van hoặc đĩa van bị xước. Hãy kiểm tra định kỳ 6-12 tháng/lần để vệ sinh và bảo trì.

Kết luận

van một chiều chữ ngã là một thiết bị nhỏ nhưng đóng vai trò sống còn trong việc bảo vệ hạ tầng đường ống. Việc hiểu rõ về van một chiều piston giúp bạn không chỉ tiết kiệm chi phí sửa chữa máy bơm mà còn đảm bảo hệ thống vận hành trơn tru, an toàn. Hãy nhớ rằng: không có loại van nào là tốt nhất, chỉ có loại van phù hợp nhất với thông số kỹ thuật của bạn.

Nếu bạn đang phân vân trong việc lựa chọn van cho hệ thống của mình, hãy kiểm tra kỹ checklist ở trên hoặc liên hệ với các chuyên gia kỹ thuật để nhận được sự tư vấn chính xác nhất. Một sự lựa chọn đúng đắn ngay từ đầu sẽ là khoản đầu tư thông minh nhất cho doanh nghiệp của bạn.
