Trap Valve: Giải Pháp Tối Ưu Năng Lượng Và Xử Lý Condensate Trong Hệ Thống Hơi

Trong vận hành các hệ thống nhiệt công nghiệp, hiện tượng sụt giảm hiệu suất và mất nhiệt trên đường ống thường bắt nguồn từ một nguyên nhân thầm lặng: sự tích tụ nước ngưng. Khi hơi nước di chuyển trong đường ống, việc mất nhiệt qua thành ống là không thể tránh khỏi, dẫn đến sự hình thành nước đọng (condensate). Nếu lượng nước này không được xử lý triệt để, chúng sẽ tạo ra các túi nước cản trở dòng hơi, gây ra hiện tượng thủy kích (water hammer) và làm hỏng các thiết bị đắt tiền.

Vấn đề nan giải mà nhiều doanh nghiệp gặp phải là không có giải pháp tách nước hiệu quả hoặc sử dụng thiết bị không phù hợp với tải trọng của lò hơi. Điều này dẫn đến lãng phí nhiên liệu cực lớn do hơi nước bị thất thoát cùng với nước ngưng. Chính vì vậy, trap valve (thường được gọi là bẫy hơi) trở thành thiết bị "sống còn" giúp loại bỏ nước ngưng tự động mà không làm thất thoát hơi nước, đảm bảo hệ thống vận hành ở trạng thái nhiệt lý tưởng nhất.

Trap valve là gì?

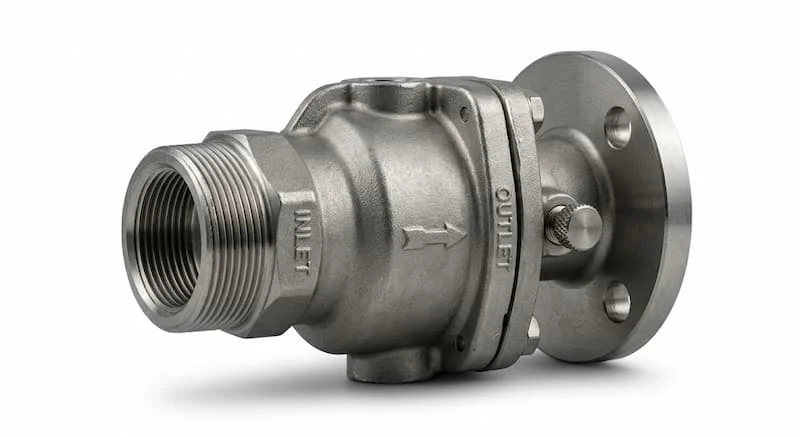

Trap valve (hay steam trap) là một loại van tự động có khả năng phân biệt giữa hơi nước và nước ngưng (hoặc các khí không ngưng như không khí). Thiết bị này sẽ mở ra để xả nước ngưng tụ và đóng lại ngay lập tức khi hơi nước chạm tới để giữ lại năng lượng nhiệt cho hệ thống.

Trong một hệ thống boiler steam trap tiêu chuẩn, thiết bị này đóng ba vai trò then chốt:

• Tách nước hiệu quả: Xả sạch condensate ngay khi chúng vừa hình thành.

• Tăng hiệu suất nhiệt: Đảm bảo hơi nước đi vào các thiết bị trao đổi nhiệt là hơi khô nhất có thể.

• Tiết kiệm năng lượng: Ngăn chặn việc lãng phí hơi sống thoát ra ngoài, từ đó giảm chi phí nhiên liệu cho lò hơi.

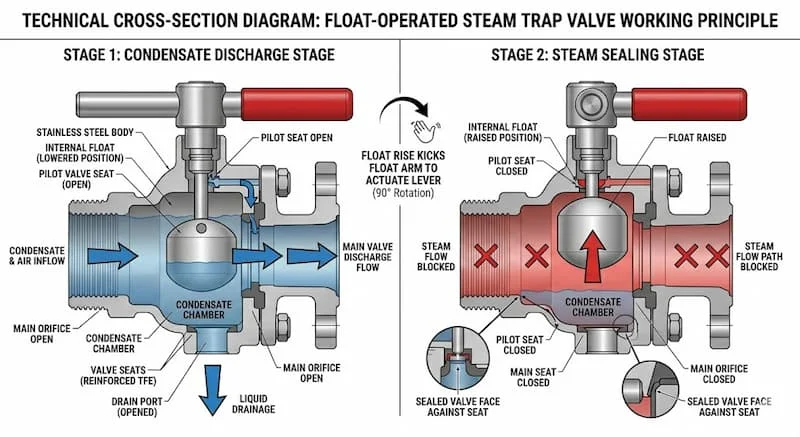

Nguyên lý hoạt động của bẫy hơi

Cơ chế vận hành của bẫy hơi dựa trên sự khác biệt về đặc tính vật lý giữa hơi nước và nước ngưng. Các kỹ sư thiết kế bẫy hơi dựa trên ba nguyên lý chính:

1. Sự khác biệt về khối lượng riêng: Sử dụng phao nâng hạ để đóng mở van (cơ chế cơ học).

2. Sự khác biệt về nhiệt độ: Nước ngưng thường có nhiệt độ thấp hơn hơi nước bão hòa, kích hoạt các bộ phận giãn nở nhiệt.

3. Sự khác biệt về động lực học: Dựa trên sự thay đổi áp suất và vận tốc khi dòng môi chất đi qua buồng van.

Bản chất của bẫy hơi là một chiếc van thông minh hoạt động hoàn toàn tự động theo điều kiện vật lý của môi trường mà không cần đến sự can thiệp của con người hay nguồn điện bên ngoài.

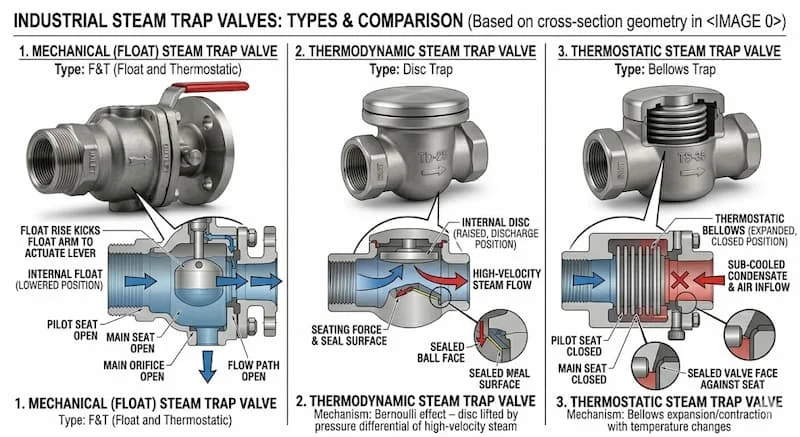

Phân loại bẫy hơi phổ biến trong công nghiệp

Việc chọn đúng loại bẫy hơi quyết định đến 90% khả năng tiết kiệm năng lượng của hệ thống. Dưới đây là phân tích chuyên sâu về các dòng boiler steam trap phổ biến:

1. Bẫy hơi cơ học (Mechanical Steam Trap)

Dòng này bao gồm bẫy hơi dạng phao (Float trap) và cốc phao đảo (Inverted bucket).

• Ưu điểm: Khả năng xả nước ngưng liên tục ngay khi có nước, không bị ảnh hưởng bởi sự thay đổi áp suất đột ngột.

• Nhược điểm: Kích thước thường lớn và khá nhạy cảm với cặn bẩn trong đường ống. Nếu có rác kẹt vào cửa van, bẫy sẽ bị "kẹt mở" gây thất thoát hơi rất lớn.

2. Bẫy hơi nhiệt động (Thermodynamic Trap)

Hoạt động dựa trên định luật Bernoulli về tốc độ dòng chảy và áp suất.

• Ưu điểm: Thiết kế cực kỳ nhỏ gọn, bền bỉ, chịu được va đập thủy kích và có khả năng chống đóng băng tốt.

• Nhược điểm: Không hoạt động ổn định ở điều kiện tải thấp hoặc áp suất ngược (back pressure) cao. Ngoài ra, nó thường gây ra tiếng ồn "click-click" đặc trưng khi vận hành.

3. Bẫy hơi tĩnh nhiệt (Thermostatic Trap)

Hoạt động dựa trên sự chênh lệch nhiệt độ giữa hơi nước và nước ngưng dưới mức bão hòa.

• Ưu điểm: Khả năng xả khí (air venting) cực tốt, giúp hệ thống khởi động nhanh hơn. Tiết kiệm năng lượng tối đa do tận dụng được nhiệt lượng từ nước ngưng trước khi xả.

• Nhược điểm: Phản hồi chậm hơn so với hai loại trên và có thể gây đọng nước ngược lại đường ống nếu không được tính toán kỹ.

Thông số kỹ thuật quan trọng của boiler steam trap

Khi lựa chọn bẫy hơi, bạn cần nắm vững các thông số kỹ thuật sau để tránh các sự cố hỏng hóc:

• Pressure Range (Dải áp suất): Áp suất vận hành tối đa và áp suất chênh lệch (differential pressure). Chọn sai thông số này có thể khiến bẫy hơi không thể mở hoặc luôn bị đóng chặt.

• Temperature Range: Nhiệt độ tối đa mà vật liệu thân van và bộ phận bên trong (trim) có thể chịu đựng.

• Discharge Capacity (Lưu lượng xả): Lượng nước ngưng (kg/h) mà bẫy có thể xả được. Lưu ý, lưu lượng lúc khởi động luôn lớn hơn nhiều so với lúc vận hành ổn định.

• Connection Type: Nối ren, mặt bích hoặc hàn tùy theo tiêu chuẩn đường ống hiện tại.

Insight chuyên gia: Thực tế không có loại bẫy hơi nào là "tốt nhất" cho mọi vị trí. Một hệ thống hơi tối ưu thường kết hợp nhiều loại bẫy khác nhau: bẫy nhiệt động cho đường ống chính, bẫy phao cho bộ trao đổi nhiệt và bẫy tĩnh nhiệt để xả khí tại các điểm cuối.

Ứng dụng thực tế và sai lầm thường gặp

Bẫy hơi là thiết bị bắt buộc trong mọi hệ thống sử dụng nhiệt năng từ hơi nước:

• Hệ thống lò hơi (Boiler systems): Lắp đặt tại các bộ tách nước chính.

• Bộ trao đổi nhiệt (Heat Exchangers): Đảm bảo nước ngưng được xả sạch để không cản trở quá trình truyền nhiệt.

• Đường ống dẫn hơi (Steam pipelines): Lắp đặt định kỳ mỗi 30-50m để tách nước dọc đường.

Những sai lầm chết người trong lắp đặt:

1. Chọn sai kích cỡ (Over-sizing): Nghĩ rằng bẫy càng lớn xả càng tốt, nhưng thực tế bẫy quá lớn sẽ gây hiện tượng "chạy không" (steam binding) và nhanh hỏng.

2. Lắp sai vị trí: Lắp bẫy hơi ở điểm cao hơn đường ống mà không có túi thu nước (collecting leg).

3. Bỏ qua bảo trì: Một bẫy hơi hỏng có thể gây lãng phí hàng nghìn USD tiền nhiên liệu mỗi tháng mà chủ doanh nghiệp không hề hay biết.

Hướng dẫn chọn và bảo trì bẫy hơi chuẩn kỹ thuật

Checklist chọn bẫy hơi:

• Xác định vị trí lắp đặt (đường ống chính hay thiết bị sử dụng hơi).

• Tính toán lượng nước ngưng thực tế dựa trên công suất thiết bị.

• Kiểm tra áp suất vận hành tối đa (PMA) và nhiệt độ tối đa (TMA).

• Ưu tiên các thương hiệu có sẵn phụ tùng thay thế để tiết kiệm chi phí sau này.

Quy trình bảo trì định kỳ:

• Kiểm tra bằng thính giác: Sử dụng thiết bị siêu âm để nghe tiếng đóng mở của van.

• Kiểm tra bằng nhiệt độ: Đo chênh lệch nhiệt độ trước và sau bẫy hơi.

• Vệ sinh lưới lọc (Strainer): Đảm bảo không có cặn rác làm kẹt cửa van.

Frequently Asked Questions (FAQ)

1. Trap valve được dùng để làm gì?

Thiết bị này dùng để tự động xả nước ngưng tụ và không khí ra khỏi hệ thống hơi, giúp hơi nước luôn khô và giữ áp suất ổn định.

2. Sự khác biệt lớn nhất giữa bẫy hơi phao và bẫy hơi nhiệt động là gì?

Bẫy hơi phao xả nước liên tục và rất êm, phù hợp cho thiết bị trao đổi nhiệt. Bẫy nhiệt động xả theo chu kỳ đóng/mở, bền bỉ và phù hợp cho đường ống dẫn hơi chính.

3. Bao lâu nên kiểm tra boiler steam trap một lần?

Đối với các nhà máy vận hành liên tục, nên kiểm tra ít nhất 6 tháng một lần để phát hiện sớm các bẫy hơi bị rò rỉ hoặc bị kẹt.

4. Điều gì xảy ra nếu bẫy hơi bị hỏng?

Nếu hỏng ở trạng thái mở, nó gây lãng phí hơi sống và tốn nhiên liệu. Nếu hỏng ở trạng thái đóng, nước ngưng sẽ tích tụ gây thủy kích và làm giảm nhiệt độ của thiết bị sử dụng hơi.

Kết luận

Đầu tư vào một hệ thống bẫy hơi chuẩn xác là giải pháp hiệu quả nhất để tối ưu hóa chi phí vận hành lò hơi. Một chiếc bẫy hơi phù hợp không chỉ giúp bảo vệ đường ống khỏi thủy kích mà còn đảm bảo chất lượng hơi nước tinh khiết nhất cho quá trình sản xuất.
