Ball Valve Drain: Giải Pháp Xả Đáy Tối Ưu Bảo Vệ Hệ Thống Công Nghiệp

Trong vận hành các hệ thống khí nén hoặc đường ống chất lỏng, sự tích tụ nước ngưng (condensate) là kẻ thù thầm lặng tàn phá thiết bị. Hãy tưởng tượng hệ thống khí nén của bạn hoạt động liên tục nhưng lượng nước tích tụ trong bình chứa không được xả kịp thời; kết quả là nước đi vào đường ống gây rỉ sét, làm hỏng các thiết bị đầu cuối và giảm hiệu suất nghiêm trọng.

Vấn đề nằm ở chỗ nhiều đơn vị vận hành vẫn chưa trang bị một giải pháp xả hiệu quả hoặc đang sử dụng sai loại van xả, dẫn đến tình trạng tắc nghẽn hoặc rò rỉ áp suất. Trong bối cảnh đó, van bi xả đáy nổi lên như một giải pháp đơn giản, bền bỉ và cực kỳ hiệu quả để xử lý triệt để lượng nước dư thừa này. Việc hiểu rõ cách chọn và ứng dụng loại van này không chỉ giúp bảo vệ máy móc mà còn tối ưu hóa chi phí bảo trì cho doanh nghiệp.

Ball valve drain là gì?

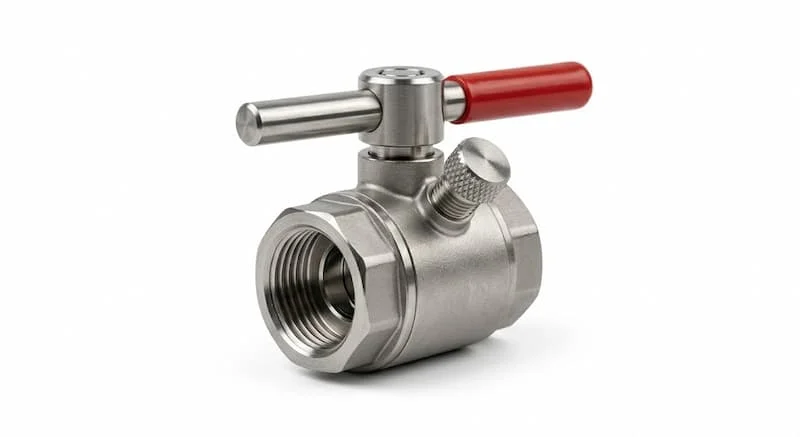

Ball valve drain (van bi xả) là một loại van sử dụng cơ chế viên bi xoay bên trong để đóng/mở, chuyên dùng để xả chất lỏng, nước ngưng hoặc tạp chất từ các điểm thấp nhất của hệ thống đường ống hoặc bình chứa. Với thiết kế đặc trưng, loại van này cho phép dòng chảy đi qua hoàn toàn mà không gặp vật cản lớn.

Vai trò cốt lõi của một pipeline drain valve chất lượng bao gồm:

• Xả condensate nhanh chóng: Loại bỏ nước ngưng tụ trong hệ thống khí nén hoặc hơi nước.

• Giảm áp suất an toàn: Hỗ trợ xả áp nhanh khi cần bảo trì hệ thống.

• Bảo vệ toàn diện: Ngăn chặn hiện tượng ăn mòn và hư hỏng thiết bị do nước tích tụ lâu ngày.

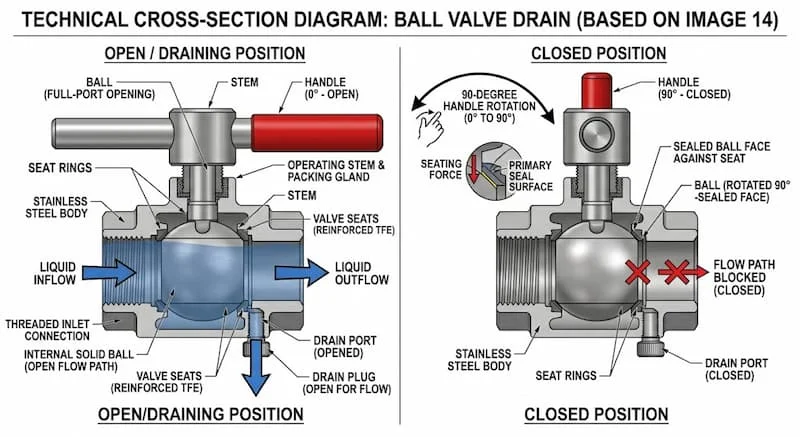

Nguyên lý hoạt động của van bi xả

Cơ chế hoạt động của van bi xả đáy dựa trên nguyên lý xoay 1/4 vòng (Quarter-turn). Khi tay gạt được xoay một góc 90 độ, viên bi rỗng bên trong sẽ xoay theo, đưa lỗ thông tâm trùng khớp với đường ống để xả sạch môi chất ra ngoài.

Tại sao van bi lại phù hợp nhất cho mục đích xả đáy?

Khác với van cổng hay van cầu, van bi có thiết kế lòng van trơn tru. Khi mở hoàn toàn, nó tạo ra một dòng chảy thẳng, giúp các cặn bẩn, bùn đất hoặc nước ngưng thoát ra cực nhanh mà không gây kẹt van. Ngoài ra, lực ma sát giữa bi và gioăng làm kín (seat) giúp làm sạch bề mặt bi mỗi khi đóng/mở, đảm bảo độ kín khít lâu dài ngay cả trong môi trường có tạp chất.

Phân loại van bi xả đáy phổ biến trên thị trường

Việc lựa chọn đúng phân loại van quyết định đến độ bền của toàn bộ hệ thống pipeline drain valve.

1. Phân loại theo vật liệu cấu tạo

• Brass (Đồng): Phổ biến nhất trong hệ thống khí nén và nước dân dụng. Ưu điểm là giá thành rẻ, chịu nhiệt tốt nhưng dễ bị ăn mòn trong môi trường hóa chất mạnh.

• Stainless Steel (Inox 304/316): Khả năng chống ăn mòn tuyệt vời, chịu được áp suất cực cao. Đây là lựa chọn bắt buộc cho ngành thực phẩm, hóa chất và dầu khí.

• PVC (Nhựa): Trọng lượng nhẹ, chống ăn mòn hóa học tốt nhưng giới hạn về nhiệt độ và áp suất làm việc.

2. Theo kiểu kết nối kỹ thuật

• Threaded (Nối ren): Dễ dàng lắp đặt và thay thế, thường dùng cho các kích thước nhỏ như 1/4", 1/2".

• Flanged (Mặt bích): Dùng cho các hệ thống công nghiệp lớn, yêu cầu độ chắc chắn và khả năng chịu áp suất cao.

• Compression (Nối nhanh): Thường dùng trong các đường ống nhỏ, không cần ren hay hàn.

3. Cơ chế vận hành: Thủ công hay Tự động?

• Manual Drain Valve: Vận hành bằng tay gạt. Ưu điểm là cấu tạo đơn giản, giá rẻ và độ bền cơ học cao. Tuy nhiên, nó phụ thuộc vào tính tự giác của nhân viên vận hành.

• Automatic Drain Valve: Kết hợp van bi với bộ điều khiển (Actuator) điện hoặc khí nén. Loại này tự động xả theo chu kỳ thời gian hoặc cảm biến mực nước, cực kỳ tiện lợi và an toàn cho các hệ thống lớn.

Thông số kỹ thuật cần biết khi lựa chọn van bi xả đáy

Để tránh việc van bị hỏng sớm hoặc xả không hết nước, bạn cần đặc biệt lưu ý các thông số:

• Kích thước (Size): Thường dao động từ 1/4” đến 1” cho các ứng dụng xả đáy thông thường.

• Áp suất làm việc (Pressure Rating): Phải phù hợp với áp suất tối đa của hệ thống (ví dụ: PN16, PN25 hoặc Class 150).

• Dải nhiệt độ (Temperature Range): Gioăng van (thường là PTFE) phải chịu được nhiệt độ của môi chất xả.

• Lưu lượng xả (Flow Capacity): Đảm bảo lỗ bi đủ lớn để xả hết lượng condensate tích tụ trong thời gian ngắn nhất.

So sánh van bi xả đáy với các loại van xả khác

Insight chuyên gia: Đối với việc xả đáy bình tích khí nén, van bi xả đáy thủ công hoặc van bi điều khiển điện luôn là lựa chọn tối ưu hơn van solenoid vì lòng van rộng, ít bị tắc bởi dầu và bụi bẩn.

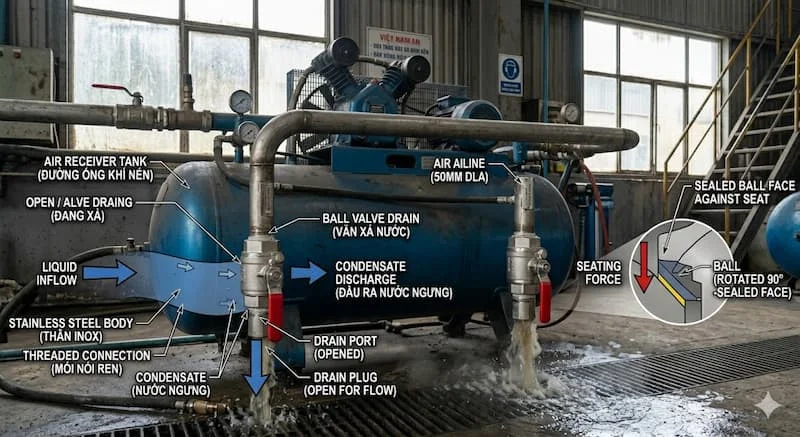

Ứng dụng thực tế của van bi xả đáy

Sản phẩm này là thành phần không thể thiếu trong:

• Hệ thống khí nén (Air Compressors): Xả nước ngưng tại đáy bình chứa và các điểm bẫy nước trên đường ống.

• Hệ thống dẫn nước (Water Pipelines): Xả cặn lắng tại các điểm thấp của trục đứng.

• Ngành dầu khí & HVAC: Sử dụng để xả bỏ các tạp chất lỏng tích tụ trong đường ống dẫn khí hoặc hệ thống làm mát.

Những sai lầm thường gặp: Nhiều kỹ sư chọn van xả quá nhỏ khiến nước không thoát kịp, hoặc dùng van đồng cho môi trường nước biển dẫn đến mục nát van chỉ sau vài tháng. Hậu quả là nước quay ngược lại làm hỏng máy sấy khí và các dụng cụ cầm tay.

Cách chọn và bảo trì van bi xả đáy đúng chuẩn

Checklist lựa chọn:

1. Xác định môi chất là gì (nước, dầu, khí, hóa chất)?

2. Chọn vật liệu phù hợp (Inox cho hóa chất, Đồng cho khí nén sạch).

3. Xác định kích thước ren kết nối sẵn có trên thiết bị.

4. Lựa chọn giữa xả tay (tiết kiệm) hay tự động (an toàn).

Hướng dẫn sử dụng và bảo trì:

• Xả định kỳ: Nếu là van thủ công, hãy lập lịch xả ít nhất 1-2 lần mỗi ca làm việc.

• Kiểm tra rò rỉ: Quan sát phần cổ van và gioăng để đảm bảo không có khí thoát ra gây lãng phí điện năng.

• Vệ sinh hệ thống: Định kỳ làm sạch cặn bẩn bám quanh viên bi để thao tác đóng mở luôn nhẹ nhàng.

Frequently Asked Questions (FAQ)

1. Ball valve drain được dùng để làm gì?

Nó được dùng để loại bỏ các chất lỏng tích tụ (thường là nước ngưng tụ) tại các điểm thấp nhất của hệ thống đường ống hoặc bình chứa áp lực.

2. Van bi bình thường có dùng làm van xả được không?

Có, về bản chất chúng giống nhau. Tuy nhiên, van bi xả đáy thường có kích thước nhỏ gọn hơn và có thể đi kèm đầu nối vòi xả tiện lợi.

3. Tần suất xả đáy bao lâu là hợp lý?

Tùy thuộc vào độ ẩm môi trường. Trong mùa nồm ẩm, bạn nên xả 2-4 tiếng/lần hoặc lắp van tự động để đảm bảo an toàn.

4. Nên chọn van tự động hay van thủ công?

Nếu hệ thống ở vị trí khó tiếp cận hoặc hoạt động 24/7, van tự động (Automatic drain) là sự đầu tư xứng đáng để tránh sai sót của con người.

Kết luận

Ball valve drain tuy chỉ là một linh kiện nhỏ nhưng lại đóng vai trò "người gác cổng" thầm lặng, bảo vệ hệ thống khỏi sự tàn phá của nước và tạp chất. Việc đầu tư đúng loại van ngay từ đầu sẽ giúp bạn an tâm vận hành, kéo dài tuổi thọ thiết bị và giảm thiểu những sự cố dừng máy không đáng có.
