Van Bi Công Nghiệp: Giải Pháp Đóng Ngắt Tối Ưu Cho Mọi Hệ Thống

Trong vận hành nhà máy, không gì ám ảnh hơn việc hệ thống gặp sự cố rò rỉ, kẹt van hay sụt áp đột ngột ngay giữa ca sản xuất. Những vấn đề này thường bắt nguồn từ một sai lầm tưởng chừng nhỏ bé: chọn sai loại van bi. Nhiều người vẫn giữ quan niệm sai lầm rằng "van bi nào cũng giống nhau", dẫn đến việc lắp đặt van nhựa cho hóa chất ăn mòn mạnh hoặc dùng van bi đồng cho hệ thống hơi nóng quá tải.

Thực tế, van công nghiệp là một thế giới đa dạng với hàng trăm biến thể về vật liệu, thiết kế lòng bi và cơ chế điều khiển. Việc hiểu đúng bản chất kỹ thuật không chỉ giúp bảo vệ dây chuyền mà còn tối ưu hóa chi phí vận hành lâu dài. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, ứng dụng và cách lựa chọn van bi chuẩn chuyên gia.

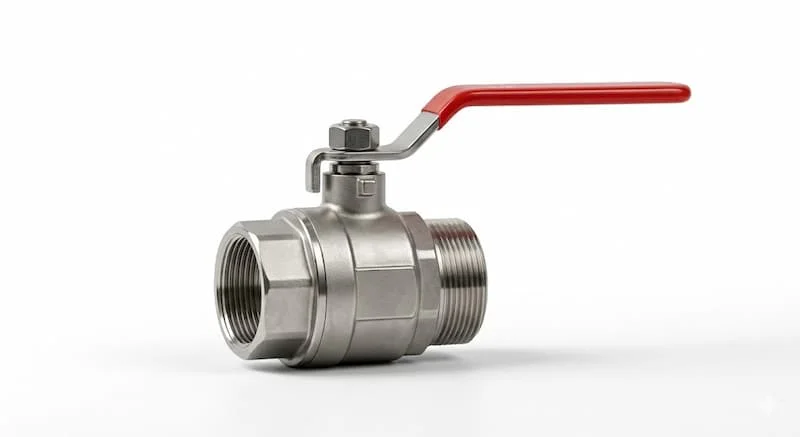

Van bi công nghiệp là gì?

Van bi công nghiệp (Industrial Ball Valve) là một thiết bị cơ khí sử dụng một viên bi rỗng, có lỗ xuyên tâm để kiểm soát dòng chảy. Khi lỗ của viên bi nằm cùng hướng với đường ống, dòng chảy được thông suốt; khi xoay bi một góc 90 độ, dòng chảy bị ngăn chặn hoàn toàn.

Trong hệ thống van công nghiệp, van bi đóng vai trò chủ đạo nhờ ba ưu điểm vượt trội:

• Khả năng đóng/mở nhanh: Chỉ cần một thao tác gạt 1/4 vòng (90°).

• Độ kín khít tuyệt đối: Cấu tạo bi tì lên gioăng làm kín giúp ngăn chặn rò rỉ hiệu quả hơn hẳn van cổng.

• Độ bền cao: Ít chịu ma sát trực tiếp từ dòng chảy khi ở trạng thái mở hoàn toàn, giúp giảm tần suất bảo trì.

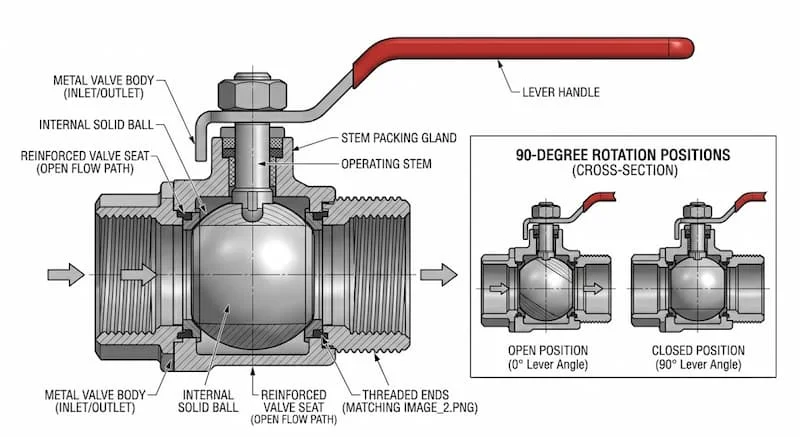

Nguyên lý hoạt động của van bi

Van bi hoạt động dựa trên nguyên lý Quarter-turn (xoay 1/4 vòng). Trục van kết nối tay gạt với viên bi bên trong thân van. Khi bạn xoay tay gạt, viên bi sẽ xoay theo.

Tại sao van bi lại kín hơn van cổng? Trong van cổng, đĩa van chuyển động lên xuống và dễ bị mài mòn bề mặt do rác thải hoặc cặn bẩn bám vào. Ngược lại, viên bi trong van bi luôn tiếp xúc khít với bộ đệm (seat) bằng PTFE hoặc kim loại. Chính sự tiếp xúc liên tục này tạo ra áp lực làm kín mạnh mẽ, giúp chặn đứng dòng chất lỏng hoặc khí ngay cả ở áp suất cao.

Phân loại van bi phổ biến

Để chọn được loại van phù hợp, kỹ sư cần nắm rõ sự khác biệt trong cấu tạo và vật liệu.

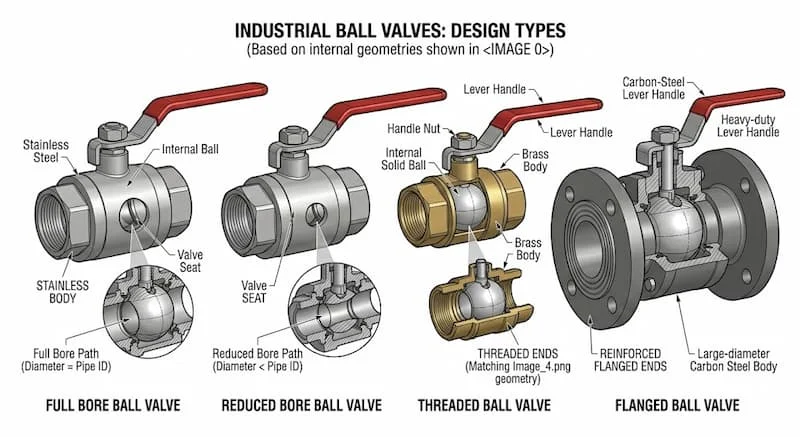

1. Phân loại theo cấu tạo dòng chảy

• Full Bore (Lỗ đầy): Đường kính lỗ của viên bi bằng với đường kính trong của ống. Ưu điểm là không gây tổn thất áp suất, phù hợp cho các hệ thống cần lưu lượng tối đa hoặc cần làm sạch đường ống bằng robot (pigging).

• Reduced Bore (Lỗ thu hẹp): Lỗ bi nhỏ hơn đường kính ống một cấp. Loại này có giá thành rẻ hơn, gọn nhẹ hơn, thường dùng ở những vị trí không quá khắt khe về sụt áp.

2. Phân loại theo vật liệu chế tạo

Việc chọn vật liệu quyết định 80% tuổi thọ của van trong môi trường khắc nghiệt:

• Inox (304, 316): Khả năng chống ăn mòn tuyệt vời, chịu được nhiệt độ cao, thường dùng trong thực phẩm, hóa chất và y tế.

• Thép Carbon (WCB): Độ bền cơ học cực cao, chịu áp suất rất lớn, thường dùng trong ngành dầu khí.

• Đồng (Bronze/Brass): Phổ biến trong hệ thống nước sạch, khí nén dân dụng và công nghiệp nhẹ.

• Nhựa (PVC, CPVC): Trọng lượng nhẹ, chống ăn mòn hóa học tuyệt đối nhưng chịu nhiệt và áp suất kém.

3. Phân loại theo cơ chế điều khiển

• Tay gạt/Tay quay: Vận hành thủ công, đơn giản, chi phí thấp.

• Điều khiển điện (Electric Actuator): Sử dụng motor để xoay bi, phù hợp cho hệ thống tự động hóa cần phản hồi tín hiệu về trung tâm.

• Điều khiển khí nén (Pneumatic Actuator): Đóng mở cực nhanh (chỉ mất 1-2 giây), an toàn trong môi trường dễ cháy nổ.

Thông số kỹ thuật quan trọng cần biết

Khi đọc catalogue van bi, bạn tuyệt đối không được bỏ qua các thông số sau:

• Áp suất làm việc (Pressure Rating): Ký hiệu là PN (PN10, PN16, PN25...) hoặc Class (150LB, 300LB...). Chọn van có áp suất thấp hơn áp suất hệ thống sẽ dẫn đến nứt vỡ thân van, cực kỳ nguy hiểm.

• Nhiệt độ làm việc: Phụ thuộc chủ yếu vào vật liệu gioăng làm kín. Gioăng PTFE chịu được khoảng 180°C, trong khi gioăng kim loại (Metal Seat) có thể chịu trên 400°C.

• Tiêu chuẩn kết nối: JIS (Nhật), ANSI (Mỹ), DIN (Đức). Nếu bạn mua một chiếc van tiêu chuẩn JIS để lắp vào mặt bích tiêu chuẩn ANSI, các lỗ bu lông sẽ không khớp nhau, dẫn đến việc không thể lắp đặt.

So sánh van bi với các loại van công nghiệp khác

Insight chuyên gia: Van bi là sự lựa chọn số 1 cho các ứng dụng yêu cầu đóng kín tuyệt đối và thao tác nhanh. Tuy nhiên, nếu bạn cần điều tiết lưu lượng chính xác (mở 10%, 20%...), hãy cân nhắc sử dụng van cầu hoặc van điều khiển chuyên dụng.

Van bi công nghiệp dùng trong những hệ thống nào?

Nhờ thiết kế linh hoạt, van bi có mặt trong hầu hết các lĩnh vực:

• Xử lý nước: Hệ thống cấp thoát nước, lọc nước RO, xử lý nước thải.

• Hệ thống hơi (Steam): Sử dụng van bi inox chịu nhiệt cho các lò hơi, nồi hấp.

• Dầu khí & Hóa chất: Vận chuyển dung môi, axit, xăng dầu nhờ độ kín cao.

• Khí nén: Đóng ngắt các đường dẫn khí trong nhà máy lắp ráp.

Cảnh báo sai lầm: Sai lầm phổ biến nhất là dùng van bi để điều tiết dòng chảy (tiết lưu). Khi bi ở vị trí mở một nửa, áp lực dòng chảy sẽ tập trung mài mòn một phần của gioăng và bi, dẫn đến việc van không thể đóng kín hoàn toàn sau một thời gian ngắn.

Hướng dẫn chọn van bi CN chuẩn kỹ thuật

Để tránh lãng phí ngân sách và đảm bảo an toàn, hãy tuân thủ checklist sau:

1. Xác định môi chất: Nước, khí, hay hóa chất ăn mòn? (Chọn vật liệu thân van).

2. Kiểm tra áp suất & nhiệt độ: Luôn chọn van có ngưỡng chịu đựng cao hơn thực tế ít nhất 20%.

3. Xác định kiểu kết nối: Nối ren (cho size nhỏ < DN50) hay mặt bích (cho size lớn hoặc áp suất cao).

4. Tần suất vận hành: Nếu đóng mở liên tục, nên cân nhắc lắp thêm bộ điều khiển khí nén để giảm sức người và tăng độ chính xác.

Lưu ý bảo trì: Hãy kiểm tra định kỳ phần gioăng trục (packing). Nếu thấy có hiện tượng rò rỉ nhẹ ở cổ van, hãy siết chặt đai ốc trục hoặc thay thế gioăng để tránh hỏng hóc lan sang các bộ phận khác.

Câu hỏi thường gặp (FAQ)

1. Van bi có dùng để điều tiết được không?

Về lý thuyết là có, nhưng thực tế là không nên. Việc để bi ở vị trí lơ lửng sẽ khiến dòng chảy làm xước bề mặt bi và hỏng gioăng, gây rò rỉ khi đóng.

2. Nên chọn van bi inox 304 hay 316?

Inox 304 phù hợp cho môi trường nước sạch, thực phẩm thông thường. Inox 316 có thêm thành phần Molypden, chịu được môi trường nước biển và hóa chất mạnh tốt hơn.

3. Tại sao van bi tay gạt lại khó vặn sau một thời gian?

Có thể do cặn bẩn bám vào kẽ bi hoặc gioăng bị biến dạng do nhiệt. Bạn nên vệ sinh hệ thống hoặc kiểm tra xem nhiệt độ môi chất có vượt quá giới hạn của gioăng không.

4. Van bi "Full Bore" có thực sự cần thiết?

Rất cần nếu bạn cần lưu lượng tối đa hoặc dùng cho các chất lỏng có độ nhớt cao, chứa hạt rắn để tránh tắc nghẽn.

Kết luận

Van bi công nghiệp không chỉ là một thiết bị đóng ngắt đơn thuần mà là "chốt chặn" an toàn cho toàn bộ hệ thống. Đầu tư vào một chiếc van chất lượng, đúng thông số kỹ thuật sẽ giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí sửa chữa và thời gian dừng máy ngoài ý muốn.
