Cấu tạo van tiết lưu khí nén: Giải mã nguyên lý và cách vận hành chuẩn xác

Trong các hệ thống tự động hóa, việc kiểm soát tốc độ là yếu tố sống còn. Đã bao giờ bạn gặp tình trạng xy lanh khí nén lao đi quá nhanh gây va đập dữ dội vào thành máy, hay ngược lại, chuyển động lờ đờ làm giảm 30-40% hiệu suất dây chuyền? Nguyên nhân thường không nằm ở máy nén khí hay xy lanh, mà bắt nguồn từ việc người vận hành chưa hiểu rõ cấu tạo van tiết lưu khí nén để điều chỉnh cho đúng.

Đa số kỹ thuật viên hiện nay thường chỉ biết "vặn" vít theo cảm giác mà không hiểu bản chất các thành phần bên trong như kim tiết lưu hay van một chiều hoạt động ra sao. Việc nắm vững cấu tạo và nguyên lý không chỉ giúp bạn kiểm soát tốc độ chính xác mà còn kéo dài tuổi thọ cho toàn bộ hệ thống khí nén. Bài viết này sẽ phân tích chi tiết từ cấu trúc đến ứng dụng thực tế của thiết bị quan trọng này.

Van tiết lưu khí nén là gì? Định nghĩa và vai trò thiết yếu

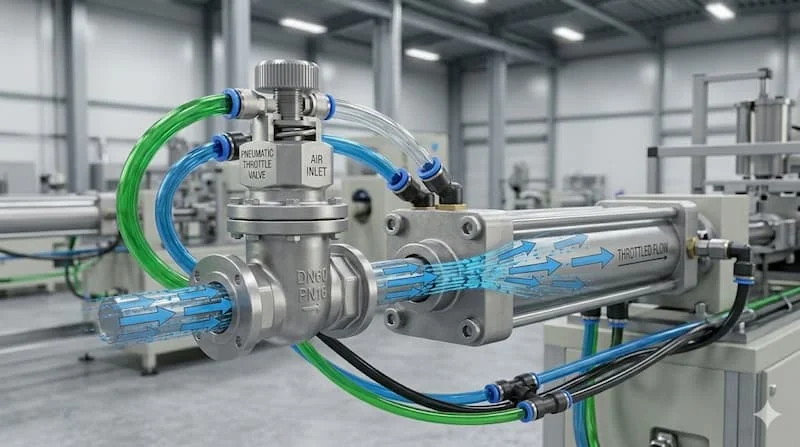

Van tiết lưu khí nén là thiết bị cơ khí chuyên dụng dùng để điều chỉnh lưu lượng (Flow rate) của dòng khí nén đi qua nó. Bằng cách thay đổi lưu lượng, van trực tiếp kiểm soát tốc độ chuyển động của các cơ cấu chấp hành như xy lanh hoặc motor khí.

Cần lưu ý một điểm rất quan trọng để tránh nhầm lẫn: Van tiết lưu không phải là van điều áp. Trong khi van điều áp giữ áp suất ở một mức cố định (ví dụ 6 bar), thì van tiết lưu chỉ can thiệp vào "độ rộng" của dòng chảy.

Vai trò của thiết bị này bao gồm:

• Kiểm soát tốc độ: Đảm bảo xy lanh ra/vào nhịp nhàng, đúng chu kỳ sản xuất.

• Tối ưu vận hành: Giảm thiểu xung lực va đập, bảo vệ gioăng phớt xy lanh.

• Tăng độ an toàn: Tránh các chuyển động đột ngột gây nguy hiểm cho người vận hành.

Nguyên lý hoạt động của van tiết lưu khí nén

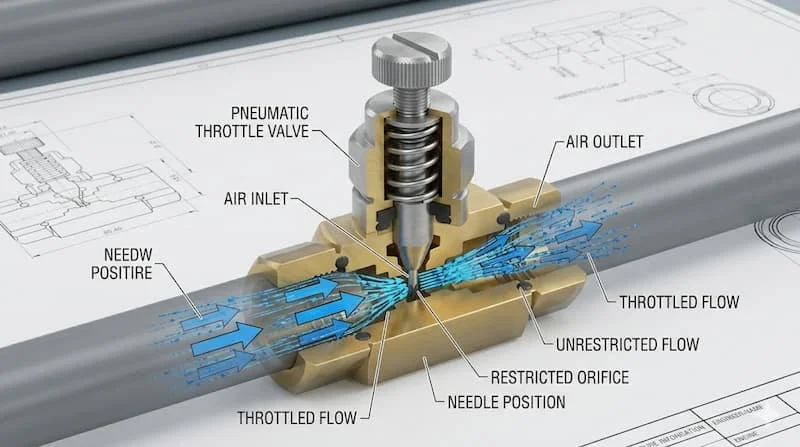

Về bản chất, nguyên lý hoạt động của van dựa trên việc thu hẹp tiết diện dòng khí. Hãy tưởng tượng dòng khí nén như một dòng nước chảy qua ống dẫn; nếu bạn bóp nhỏ miệng ống, lượng nước thoát ra trong một giây sẽ ít đi.

Khi bạn tác động vào vít điều chỉnh:

• Vặn vít vào (theo chiều kim đồng hồ): Tiết diện thông khí bị thu hẹp lại -> Lưu lượng giảm -> Tốc độ xy lanh chậm lại.

• Vặn vít ra (ngược chiều kim đồng hồ): Tiết diện mở rộng -> Lưu lượng tăng -> Tốc độ xy lanh nhanh hơn.

Điểm mấu chốt ở đây là van điều khiển bằng lưu lượng, không phải bằng áp suất nguồn. Điều này giúp duy trì lực đẩy ổn định nhưng vẫn thay đổi được thời gian hoàn thành hành trình của xy lanh.

Phân tích chi tiết cấu tạo van tiết lưu khí nén

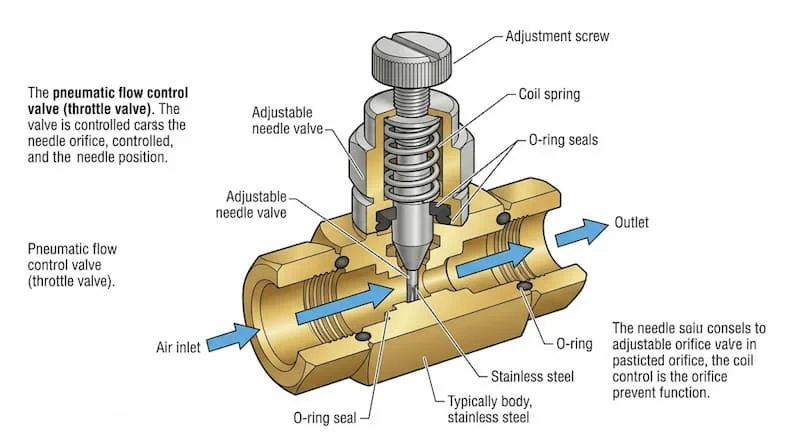

Đây là phần quan trọng nhất giúp người dùng hiểu rõ tại sao một thiết bị nhỏ bé lại có khả năng điều khiển dòng khí mạnh mẽ. Một chiếc van kim khí nén (tên gọi khác dựa trên hình dáng kim tiết lưu) thường bao gồm các bộ phận cốt lõi sau:

1. Thân van (Body)

Thường được đúc từ đồng thau mạ niken, inox hoặc nhựa cao cấp. Thân van có nhiệm vụ chứa đựng tất cả các linh kiện bên trong và chịu áp lực từ nguồn khí nén.

2. Vít điều chỉnh (Adjusting Screw)

Đây là bộ phận mà người dùng tương tác trực tiếp. Vít thường có ren mịn để cho phép điều chỉnh lưu lượng ở mức độ tinh vi nhất (từng phần mười milimet).

3. Kim tiết lưu (Needle)

Có dạng hình côn (nhọn như mũi kim). Đây là linh kiện quan trọng nhất trong cấu tạo van tiết lưu. Khi vít xoay, kim sẽ di chuyển lên hoặc xuống, làm thay đổi khoảng trống giữa mũi kim và ghế van, từ đó quyết định lượng khí được đi qua.

4. Lò xo (Spring)

Giúp giữ cho kim tiết lưu luôn ở vị trí ổn định, tránh việc kim bị rung động hoặc tự xoay do áp lực khí nén biến thiên.

5. Gioăng làm kín (Seal)

Thường làm bằng cao su NBR hoặc Viton, đảm bảo khí nén không rò rỉ ra ngoài theo đường ren của vít điều chỉnh.

6. Van một chiều tích hợp (Check Valve)

Trong các dòng van tiết lưu một chiều, bên trong còn có một đai cao su hoặc lá van một chiều. Nó cho phép khí đi tự do theo một chiều và chỉ thực hiện tiết lưu ở chiều ngược lại.

Insight chuyên gia: Hiểu rõ cấu tạo giúp bạn nhận diện được hư hỏng. Ví dụ, nếu bạn vặn vít mà tốc độ không đổi, có khả năng kim tiết lưu đã bị mòn hoặc gioăng làm kín bên trong bị rách.

Các loại van tiết lưu khí nén phổ biến hiện nay

Dựa trên cấu tạo và cách lắp đặt, thị trường chia thành các dòng chính:

Thông số kỹ thuật cần quan tâm khi chọn mua

Chọn đúng cấu tạo van tiết lưu thôi chưa đủ, bạn cần khớp các thông số kỹ thuật để hệ thống đạt hiệu suất cao nhất:

• Kích thước ren: Thường là 1/8, 1/4, 3/8 hoặc 1/2 inch. Chọn sai ren sẽ gây rò rỉ khí hoặc không lắp vừa đầu nối nhanh.

• Lưu lượng (Flow rate): Tính bằng Lít/phút. Van quá nhỏ sẽ gây sụt áp, van quá lớn sẽ khó điều chỉnh tinh vi.

• Vật liệu: Inox dùng cho môi trường hóa chất/thực phẩm; Đồng dùng cho công nghiệp thông thường.

Tại sao van tiết lưu có thể điều chỉnh được tốc độ?

Nhiều người vẫn thắc mắc: "Tại sao áp suất vẫn là 6 bar mà tốc độ lại thay đổi?".

Câu trả lời nằm ở công thức: Q = v . A (trong đó Q là lưu lượng, v là vận tốc và A là tiết diện).

Khi van thu hẹp tiết diện $A$, lưu lượng $Q$ cấp vào buồng xy lanh trong một đơn vị thời gian sẽ giảm xuống. Để làm đầy buồng xy lanh, dòng khí cần nhiều thời gian hơn, dẫn đến vận tốc của pít-tông giảm đi. Đây là chiều sâu kỹ thuật mà các dòng van kim khí nén mang lại: kiểm soát lưu lượng để làm chủ thời gian.

Sai lầm thường gặp và cách điều chỉnh đúng chuẩn

Lỗi phổ biến nhất là nhầm chiều lắp. Trên thân van luôn có ký hiệu mũi tên hoặc sơ đồ mạch. Nếu lắp ngược chiều, tính năng tiết lưu sẽ mất tác dụng hoặc xy lanh sẽ hoạt động không ổn định.

Hướng dẫn điều chỉnh step-by-step:

1. Xác định vị trí: Đảm bảo van được lắp ở đầu ra của xy lanh (thường được ưu tiên để tạo áp suất đối kháng, giúp xy lanh chạy êm hơn).

2. Khởi động: Cấp khí cho hệ thống.

3. Điều chỉnh: Vặn vít vào hết cỡ rồi nhả ra từ từ. Vặn vào để giảm tốc, vặn ra để tăng tốc.

4. Quan sát: Theo dõi hành trình xy lanh và tinh chỉnh cho đến khi đạt tốc độ mong muốn.

Checklist sử dụng an toàn:

• Kiểm tra mũi tên chỉ hướng trên thân van trước khi lắp.

• Tuyệt đối không dùng kìm vặn quá lực vít điều chỉnh vì có thể làm gãy kim tiết lưu bên trong.

• Kiểm tra rò rỉ tại các đầu nối bằng nước xà phòng sau khi lắp đặt.

Giải đáp thắc mắc thường gặp (FAQ)

1. Van tiết lưu khí nén dùng để làm gì?

Thiết bị này dùng để điều chỉnh lưu lượng khí nén, từ đó kiểm soát tốc độ hành trình của xy lanh hoặc các thiết bị chấp hành khác.

2. Nên lắp van tiết lưu ở đầu vào hay đầu ra xy lanh?

Trong kỹ thuật khí nén, lắp ở đầu ra (Meter-out) được ưu tiên hơn vì nó tạo ra một đệm khí đối kháng, giúp pít-tông chuyển động mượt mà, không bị giật cục.

3. Vặn vít theo chiều nào để giảm tốc độ?

Bạn hãy vặn vít theo chiều kim đồng hồ (vặn vào). Hành động này sẽ đẩy kim tiết lưu đi xuống, thu hẹp không gian thông khí.

4. Van tiết lưu có làm yếu lực đẩy của xy lanh không?

Về lý thuyết là không, vì áp suất tĩnh cuối cùng trong buồng xy lanh vẫn đạt mức áp suất nguồn. Tuy nhiên, nó sẽ kéo dài thời gian để đạt được lực đẩy đó.

Kết luận về cấu tạo van tiết lưu khí nén

Hiểu rõ cấu tạo van khí nén là chìa khóa để bạn làm chủ hệ thống tự động hóa của mình. Từ vít điều chỉnh đến kim tiết lưu, mỗi bộ phận đều đóng vai trò quan trọng trong việc tạo ra những chuyển động nhịp nhàng và chính xác. Việc đầu tư đúng loại van kim khí nén chất lượng và vận hành đúng kỹ thuật không chỉ giúp nâng cao năng suất mà còn giảm thiểu rủi ro hư hỏng máy móc.

Nếu bạn đang tìm kiếm giải pháp tối ưu cho hệ thống khí nén của mình hoặc cần tư vấn sâu hơn về các dòng van tiết lưu cao cấp, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi.
