Giải pháp vận hành dòng chảy cực lớn: Tại sao 42 gate valve là lựa chọn tối ưu?

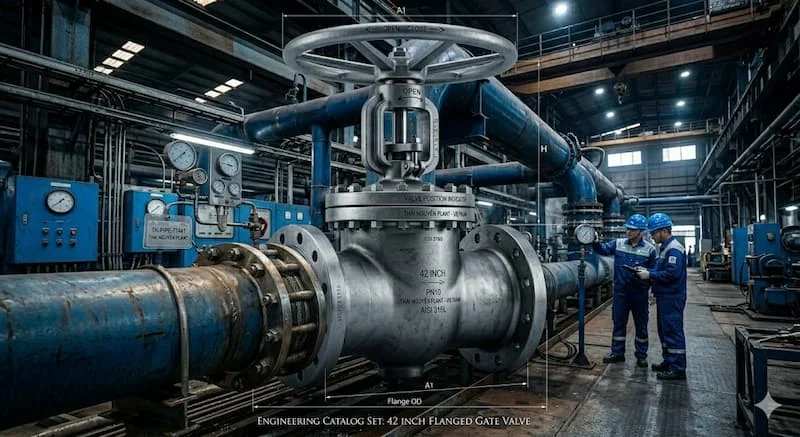

Vì sao 42 gate valve được dùng trong hệ thống công nghiệp lớn?

Trong thiết kế hạ tầng kỹ thuật và các nhà máy công nghiệp quy mô đại súng, việc kiểm soát và cô lập các đường ống dẫn lưu lượng chất lỏng hoặc chất khí khổng lồ luôn đòi hỏi những thiết bị cơ khí có độ ổn định tuyệt đối. Hãy tưởng tượng một hệ thống cấp nước đô thị hoặc tuyến ống dẫn dầu thô cốt lõi cần phải đóng ngắt dòng chảy để bảo trì phân đoạn.

Nếu tại vị trí này, chúng ta sử dụng các dòng van có kích thước quá nhỏ so với vận tốc dòng chảy, hoặc các loại van có cấu trúc cản dòng, hệ quả tất yếu sẽ là hiện tượng sụt giảm áp suất cục bộ cực lớn, làm suy giảm hiệu suất truyền tải và hạn chế lưu lượng vận hành của toàn bộ nhà máy.

Tuy nhiên, việc lựa chọn thiết bị cho đường ống kích cỡ đại không đơn giản. Nhiều đơn vị thu mua vật tư thường mắc phải các vấn đề phổ biến như chọn sai kích thước hình học của van, sử dụng vật liệu đúc trút không phù hợp với nồng độ hóa chất của lưu chất, hoặc chọn cấp áp suất định mức quá non so với áp lực búa nước của hệ thống. Dưới tải nén thủy lực lớn, các sai sót này sẽ dẫn đến biến dạng đĩa van, kẹt cơ cấu truyền động hoặc bục vỡ thân van, gây tổn thất kinh tế khổng lồ.

Để giải quyết triệt để bài toán cô lập dòng chảy lưu lượng lớn, sản phẩm 42 gate valve xuất hiện như một tiêu chuẩn kỹ thuật bắt buộc tại các công trình trọng điểm. Nhờ thiết kế cửa mở toàn phần không vật cản, loại gate valve 42 inch này cho phép chất lỏng lưu thông 100% dung tích lòng ống, triệt tiêu ma sát và mang lại độ bền cơ học vô song trước áp lực thủy tĩnh cực đại. Đây là lý do cốt lõi giúp van cổng 42 inch khẳng định vị thế không thể thay thế trong ngành công nghiệp nặng.

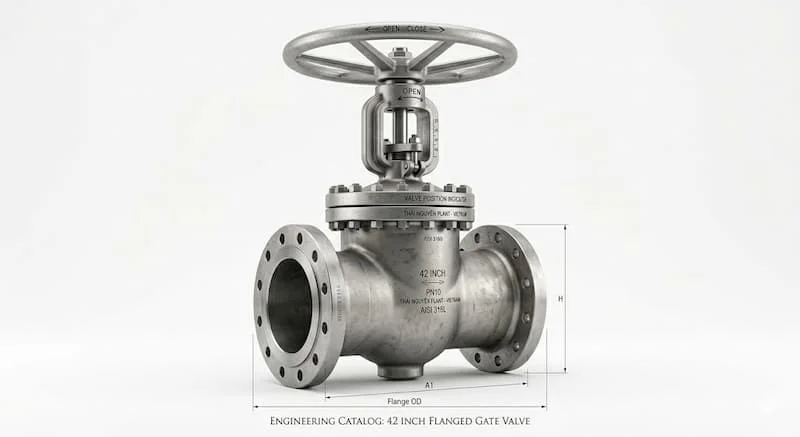

42 gate valve là gì?

42 gate valve là dòng van cổng công nghiệp có kích thước đường kính danh nghĩa cực lớn, lên tới 42 inch (tương đương với mã DN1050 theo hệ mét). Thiết bị này được chế tạo chuyên dụng cho các trục đường ống chính nhằm mục đích đóng hoàn toàn hoặc mở hoàn toàn dòng lưu chất lưu thông qua mặt cắt lòng ống.

Đặc trưng cơ học nổi bật của dòng van này là cơ chế đóng mở tuyến tính, dịch chuyển đĩa van theo phương vuông góc với chiều dòng chảy. Với cấu trúc lòng van thông suốt hoàn toàn (full port valve), thiết bị cho phép các dòng lưu chất có lưu lượng cực đại đi qua mà không hề gây ra bất kỳ sự thu hẹp tiết diện nào, từ đó giảm thiểu tổn thất áp suất động xuống mức gần bằng không.

Vai trò chiến lược của thiết bị là thực hiện nhiệm vụ cô lập dòng chảy (flow isolation), phân tách các phân đoạn đường ống công nghệ phục vụ cho công tác sửa chữa, cứu hộ hoặc bảo trì định kỳ hệ thống một cách an toàn nhất.

Nguyên lý hoạt động của van cổng 42 inch

Cơ chế vận hành của dòng van cổng 42 inch dựa trên chuyển động tịnh tiến lên xuống của đĩa van (Gate) dọc theo trục ren. Cấu trúc một bộ van hoàn chỉnh bao gồm bốn bộ phận nền tảng: thân van (Body) đúc tải trọng nặng, đĩa van làm kín, trục van (Stem) truyền lực và tay quay vô lăng (Handwheel) hoặc bộ truyền động trợ lực bằng điện/khí nén đặt ở đỉnh van.

Khi người vận hành xoay bộ truyền động theo chiều mở, trục van sẽ kéo đĩa van nâng lên cao hoàn toàn, rút vào trong khoang trống của nắp van. Lúc này, lòng van trống không, dòng lưu chất tự do di chuyển giống như đang đi qua một đoạn ống thẳng thông thường. Ngược lại, khi xoay theo chiều đóng, trục van sẽ hạ đĩa van xuống kịch khung, chặn đứng toàn bộ tiết diện đường đi của chất lỏng.

Trạng thái MỞ: Đĩa van rút hoàn toàn lên nắp bích ---> Lưu lượng đạt 100%
                Trạng thái ĐÓNG: Đĩa van hạ kịch sàn bít kín vòng đệm ---> Cô lập dòng chảy tuyệt đối


Tại sao van cổng chỉ phù hợp để đóng mở hoàn toàn mà không thể điều tiết lưu lượng?

Khi đĩa van ở trạng thái mở lửng lơ (để tăng/giảm dòng chảy), dòng lưu chất có vận tốc và áp lực cực lớn chảy qua kích thước 42 inch sẽ đập trực tiếp vào phần đáy đĩa van. Lực xói mòn thủy lực này sẽ gây ra hiện tượng rung lắc dữ dội, làm xước bề mặt làm kín (Seat) và cong vênh trục van. Chỉ sau một thời gian ngắn, van sẽ bị mất khả năng làm kín khít, dẫn đến rò rỉ kể cả khi đã đóng chặt. Do đó, dòng sản phẩm này chỉ được sử dụng làm van cô lập dòng chảy (flow isolation valve).

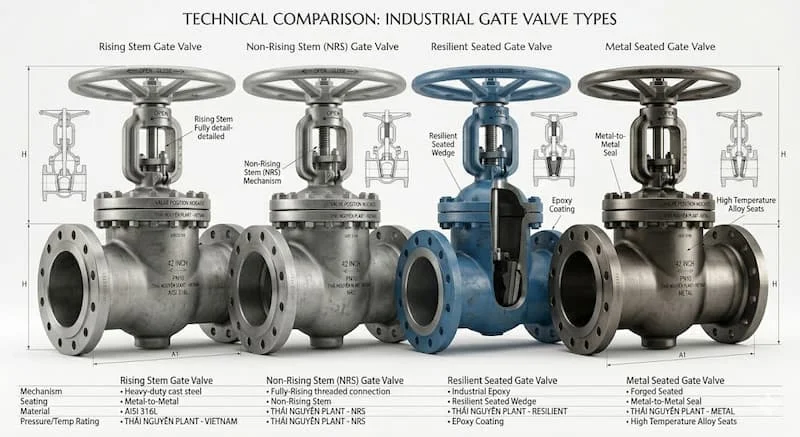

Các loại gate valve 42 inch phổ biến hiện nay

Đối với kích cỡ đặc biệt DN1050, các nhà sản xuất phân tách thành năm chủng loại van chính để tối ưu hóa không gian và môi trường vận hành:

1. Rising Stem Gate Valve (Van cổng ty nổi)

• Cấu trúc: Khi mở van, trục van sẽ xoay và đẩy trồi lên phía trên vô lăng điều khiển.

• Ưu điểm: Giúp kỹ sư vận hành dễ dàng quan sát trạng thái đóng hay mở của van từ xa thông qua chiều dài trục nhô ra. Phần ren trục nằm ngoài không bị ăn mòn bởi lưu chất bên trong.

• Ứng dụng: Sử dụng phổ biến trong các trạm bơm, nhà máy công nghiệp lớn trên mặt đất.

2. Non-Rising Stem Gate Valve (Van cổng ty chìm)

• Cấu trúc: Khi đóng mở, trục van chỉ xoay tròn tại chỗ, đĩa van sẽ di chuyển tịnh tiến bên trong lòng van.

• Ưu điểm: Tiết kiệm tối đa khoảng không gian vận hành phía trên đỉnh van do chiều cao tổng thể không đổi khi mở.

• Ứng dụng: Thích hợp cho hệ thống đường ống chôn ngầm, các hố van chật hẹp.

3. Resilient Seated Gate Valve (Van cổng ngậm cao su)

• Cấu trúc: Đĩa van bằng kim loại được bọc hoàn toàn bằng một lớp cao su đàn hồi cao cấp (EPDM).

• Ưu điểm: Độ kín khít tuyệt đối, lòng van phẳng không có rãnh kẹt giúp cát sỏi không thể bám lại gây hở van.

• Ứng dụng: Mạng lưới đường ống phân phối nước sạch đô thị.

4. Metal Seated Gate Valve (Van cổng ty nổi cánh kim loại)

• Cấu trúc: Bề mặt làm kín của đĩa van và thân van đều được ép khít bằng các vòng hợp kim đồng hoặc inox gia cường.

• Ưu điểm: Khả năng chịu nhiệt độ cực cao và chịu mài mòn cơ học xuất sắc từ các hạt rắn lơ lửng.

• Ứng dụng: Ngành khai thác dầu khí thô, hệ thống nước thải công nghiệp, đường ống hơi nóng.

5. Motorized Gate Valve (Van cổng điều khiển điện)

• Cấu trúc: Thay thế vô lăng cơ học bằng một bộ động cơ điện (Electric Actuator) công suất lớn.

• Ưu điểm: Cho phép đóng mở từ xa thông qua hệ thống tủ điều khiển SCADA, giải phóng sức lao động vì việc vặn tay một chiếc van 42 inch cần lực siết rất lớn và tốn nhiều thời gian.

• Ứng dụng: Các vị trí then chốt trong nhà máy tự động hóa cao.

Thông số kỹ thuật 42 gate valve cần biết

Mỗi chiếc 42 gate valve là một khối cơ khí khổng lồ nặng tới vài tấn, vì vậy việc nắm bắt bảng thông số kỹ thuật là điều kiện tiên quyết để tính toán tải trọng móng và khả năng chịu lực của giá đỡ ống:

• Kích thước định danh: 42 Inch / NPS 42 / DN1050.

• Tiêu chuẩn thiết kế chế tạo: API 600, ASME B16.34, AWWA C509/C515.

• Mức chịu áp suất phổ biến: PN10, PN16, Class 150, Class 300.

• Kiểu bề mặt kết nối bích: Raised Face (RF) hoặc Ring Type Joint (RTJ - chuyên dụng cho dầu khí áp cao).

Dưới đây là bảng thông số hình học và trọng lượng ước tính của dòng van cổng ty nổi Class 150 (tiêu chuẩn ASME B16.10):

Lưu ý: Trọng lượng thực tế có thể thay đổi tùy thuộc vào cấu trúc ty chìm hay ty nổi và vật liệu đúc thân van là gang hay thép.

So sánh gate valve với butterfly valve và ball valve

Đối với đường ống kích cỡ lớn DN1050, ba dòng van này thường được cân nhắc so sánh để đưa vào thiết kế:

Vì sao hệ thống lớn vẫn ưu tiên dùng gate valve thay vì van bướm?

Mặc dù van bướm 42 inch có giá thành rẻ và gọn nhẹ hơn rất nhiều, nhưng đĩa van bướm luôn nằm chắn giữa dòng chảy ngay cả khi mở hoàn toàn. Đối với dòng chất lỏng có lưu lượng cực lớn, sự hiện diện của cánh van bướm sẽ tạo ra vùng xoáy nước, gây sụt áp liên tục và dễ bị bám dính rác, tạp chất quấn vào trục van. Do đó, để cô lập dòng chảy một cách triệt để và bảo vệ áp suất tối đa cho đường ống chính (pipeline system), van cổng 42 inch luôn là ưu tiên số một của các kỹ sư trưởng.

Nên chọn van cổng gang, thép hay inox?

Chọn vật liệu đúc thân van chính xác giúp doanh nghiệp cân bằng giữa tuổi thọ công trình và chi phí vật tư:

• Vật liệu Gang (Cast Iron / Ductile Iron): Thường sử dụng gang cầu chống va đập tốt. Đây là lựa chọn tối ưu về mặt kinh tế cho các dự án hạ tầng nước sạch đô thị, hệ thống thoát nước mương hở, hệ thống PCCC đại súng - nơi lưu chất không có tính chất ăn mòn và nhiệt độ hoạt động dưới 80 độ C.

• Vật liệu Thép Carbon (Cast Steel - WCB): Chịu được ứng suất kéo và lực ép cơ học cực cao, hoạt động bền bỉ ở mức áp lực Class 300 và nhiệt độ lên tới hơn 400 độ C. Đây là vật liệu bắt buộc cho trục đường ống dẫn dầu thô, nhà máy nhiệt điện, hệ thống hơi nước bão hòa quy mô công nghiệp nặng (industrial valve).

• Vật liệu Thép Không Gỉ (Stainless Steel - CF8/CF8M): Khả năng kháng mài mòn hóa học xuất sắc trước các dòng lưu chất chứa axit, hóa chất tẩy rửa hoặc nước biển có nồng độ muối cao. Chỉ nên lựa chọn vật liệu này cho các môi trường đặc thù để tránh phát sinh chi phí vật tư dư thừa không cần thiết cho doanh nghiệp.

42 gate valve được dùng trong những hệ thống nào?

Với kích cỡ khổng lồ của mình, dòng 42 gate valve chỉ xuất hiện tại các điểm nút huyết mạch của các công trình hạ tầng quốc gia:

• Nhà máy xử lý nước và đường ống cấp nước trục vùng: Kiểm soát các đường ống xả chính từ hồ chứa nước thô hoặc trạm bơm tăng áp phân phối nước cho toàn bộ thành phố.

• Hệ thống làm mát tuần hoàn của nhà máy nhiệt điện: Điều tiết dòng nước biển hoặc nước sông lưu lượng lớn đi vào bình ngưng tụ của tua-bin hơi nước.

• Tuyến ống dẫn dầu khí chặng chính (Midstream Pipeline): Đóng vai trò là các trạm ngắt khẩn cấp dọc theo chiều dài hàng trăm kilomet của đường ống dẫn dầu thô.

Những sai lầm thường gặp khi chọn 42 gate valve

Sự thiếu sót trong khâu khảo sát thông số kỹ thuật của van cỡ lớn thường dẫn đến những hậu quả vô cùng đắt đỏ:

• Sử dụng sai chức năng để điều tiết lưu lượng: Đây là sai lầm phổ biến nhất, khiến bề mặt bệ đỡ đĩa van (Seat) bị dòng nước xói mòn tạo rãnh sâu chỉ sau một thời gian ngắn, gây kẹt van vĩnh viễn.

• Không tính toán không gian vận hành thực tế: Đối với dòng van ty nổi 42 gate valve, khi van mở hoàn toàn, phần trục van nhô lên thêm hơn 1 mét. Nếu không chừa khoảng trống phía trên trần phòng máy hoặc hố van, kỹ sư sẽ hoàn toàn không thể mở được van.

• Chọn sai tiêu chuẩn mặt bích kết nối: Mua van đúc theo chuẩn DIN của châu Âu để lắp vào đường ống sử dụng mặt bích chuẩn ANSI của Mỹ, dẫn đến việc không thể xỏ bulong qua lỗ bích do lệch tâm.

Checklist chọn 42 gate valve đúng kỹ thuật

Để loại bỏ 100% rủi ro khi đặt hàng các dòng van cổng size lớn, hãy áp dụng quy trình kiểm tra 6 bước từ chuyên gia:

• Bước 1: Phân tích kỹ tính chất lưu chất: Xác định xem lưu chất là nước sạch, nước thải chứa bùn cát, hóa chất ăn mòn hay dầu thô để chọn vật liệu thân van và vật liệu seat phù hợp.

• Bước 2: Xác định chính xác áp suất đỉnh và nhiệt độ cực đại: Đảm bảo chọn đúng phân cấp áp lực (PN10/16 hoặc Class 150/300) phù hợp với áp suất thử của đường ống.

• Bước 3: Lựa chọn cấu trúc ty nổi hay ty chìm: Chọn ty nổi nếu cần kiểm soát trạng thái từ xa, chọn ty chìm nếu không gian lắp đặt bị giới hạn chiều cao.

• Bước 4: Xác định phương thức vận hành tối ưu: Với kích thước 42 inch, hãy cân nhắc tích hợp bộ điều khiển điện (Motorized) nếu tần suất đóng mở cao hoặc vị trí lắp đặt khó tiếp cận bằng tay.

• Bước 5: Đồng bộ tiêu chuẩn mặt bích đối ứng: Đảm bảo tiêu chuẩn bích của van khớp hoàn toàn với tiêu chuẩn bích hiện tại trên đường ống (ASME B16.5 hoặc EN 1092-1).

• Bước 6: Khảo sát vị trí và địa hình lắp đặt: Tính toán tải trọng của van để thiết kế bệ đỡ bê tông kiên cố bên dưới, tránh hiện tượng trọng lượng van đè gãy trục ống.

Lưu ý khi lắp đặt van cổng 42 inch

Công tác thi công lắp đặt một khối cơ khí nặng gần 4 tấn đòi hỏi quy trình kỹ thuật nghiêm ngặt nhằm bảo vệ an toàn cho công nhân và thiết bị:

• Cẩu nâng thiết bị đúng vị trí kỹ thuật: Khi dùng xe cẩu để hạ van vào hố móng, dây cáp cẩu phải được móc trực tiếp vào các tai cẩu (Lifting Lugs) được đúc sẵn trên thân van. Tuyệt đối không móc dây cáp vào tay quay vô lăng hoặc trục van vì sẽ gây cong vênh hệ thống truyền động cơ học.

• Siết lực bulong mặt bích theo sơ đồ đối xứng: Mặt bích van 42 inch có tới 36 lỗ bulong. Quá trình siết phải được thực hiện từ từ, siết chéo đối xứng qua tâm theo hình sao và chia làm nhiều vòng siết tăng dần lực để đảm bảo gioăng đệm bích được nén đều, chống rò rỉ rỉ rả.

• Kiểm tra độ rung động sau khi mở dòng: Khi tiến hành chạy thử hệ thống, cần dùng thiết bị đo độ rung để kiểm tra các khớp nối gần van, đảm bảo các dòng xoáy áp lực lớn không gây ra hiện tượng cộng hưởng cơ học làm lỏng các mối nối bulong bích.

Câu hỏi thường gặp về 42 gate valve

1. 42 gate valve tương đương với kích thước DN bao nhiêu?

Theo hệ mét tiêu chuẩn quốc tế, gate valve 42 inch tương đương với kích thước danh nghĩa đường ống là DN1050 (Đường kính ngoài của ống xấp xỉ 1067 mm).

2. Van cổng 42 inch có thể tự động hóa bằng điện được không?

Hoàn toàn ĐƯỢC. Thực tế đối với kích cỡ khổng lồ này, hầu hết các nhà máy đều lắp đặt thêm bộ truyền động điện (Electric Actuator) đa vòng để điều khiển đóng mở van tự động từ xa qua phòng điều khiển trung tâm, vì nếu vặn tay cơ học sẽ mất từ 30 - 45 phút liên tục mới có thể hoàn thành một chu trình đóng/mở van.

3. Khi nào nên dùng van cổng ty nổi thay cho van cổng ty chìm?

Nên chọn van cổng ty nổi khi vị trí lắp đặt ở trên cạn, có không gian phía trên thoáng đãng và hệ thống yêu cầu kỹ sư phải nhận biết nhanh trạng thái đóng/mở của van bằng mắt thường mà không cần kiểm tra hệ thống điều khiển.

4. Van cổng cánh kim loại (Metal Seat) và cánh cao su khác nhau ra sao?

Van cánh cao su làm kín dựa trên sự đàn hồi của cao su bọc ngoài đĩa, cho độ kín tuyệt đối nhưng chỉ chịu nhiệt dưới $80^\circ\text{C}$ và áp suất vừa phải. Van cánh kim loại làm kín bằng sự tiếp xúc chính xác giữa hai bề mặt kim loại mài nhẵn, chịu được nhiệt độ cao cực đại và lưu chất có cặn bẩn, nhưng độ kín khít tuyệt đối có thể giảm nhẹ theo thời gian sử dụng.

Cách chọn 42 gate valve phù hợp và bền lâu

Tóm lại, việc đầu tư và vận hành một thiết bị cơ khí siêu trường siêu trọng như 42 gate valve đòi hỏi một tư duy kỹ thuật chuyên sâu và tầm nhìn dài hạn của người quản lý dự án. Sự thành bại của hệ thống dòng chảy cực lớn không nằm ở việc chọn sản phẩm rẻ nhất, mà nằm ở tính chính xác tuyệt đối của thông số áp lực, sự phù hợp của vật liệu chế tạo đúc cốt và một quy trình lắp đặt chuẩn chỉ có bệ đỡ chịu tải kiên cố. Chọn đúng loại gate valve 42 inch chất lượng cao chính là giải pháp bảo hiểm vững chắc nhất cho dòng lưu thông huyết mạch của toàn bộ nhà máy.

Bạn đang tìm kiếm nhà cung ứng uy tín các dòng van công nghiệp size lớn cho dự án hạ tầng trọng điểm của mình? Hãy liên hệ ngay với đội ngũ kỹ sư chuyên ngành của chúng tôi để nhận catalogue chi tiết, bản vẽ kỹ thuật 2D/3D và bảng báo giá sản phẩm 42 gate valve chính hãng, đầy đủ chứng chỉ kiểm định chất lượng nghiêm ngặt nhất thị trường.
