Vai trò của bulong mặt bích trong việc quyết định độ kín của hệ thống đường ống

Vì sao bulong flange quyết định độ kín của hệ thống đường ống?

Trong kỹ thuật cơ điện và lắp đặt đường ống công nghiệp, một sự cố trớ trêu nhưng rất phổ biến là hệ thống bị rò rỉ lưu chất ngay tại vị trí mối nối, mặc dù đơn vị thi công đã trang bị loại mặt bích và gioăng làm kín đắt tiền, đúng chủng loại. Khi tiến hành kiểm tra áp lực, chất lỏng vẫn rỉ rả qua các khe hở vi mô, buộc toàn bộ dây chuyền phải tạm dừng hoạt động. Nguyên nhân cốt lõi của vấn đề này hầu như không nằm ở thớt bích, mà xuất phát từ việc bulong flange bị siết không đều lực, tạo ra hiện tượng lệch ngàm và làm hở gioăng.

Nhiều đơn vị thầu phụ hiện nay vẫn chưa đánh giá đúng tầm quan trọng của các chi tiết liên kết cơ khí này. Những sai lầm phổ biến như chọn sai cấp bền của bulong, tính toán sai chiều dài ren dẫn đến thiếu hụt bước ren, hoặc sử dụng vật liệu chế tạo không tương thích với điều kiện nhiệt độ và môi trường hóa chất là nguyên nhân trực tiếp làm sụt giảm tuổi thọ công trình. Dưới tải trọng áp suất động và hiện tượng giãn nở nhiệt tuần hoàn, các mối nối bị phá hủy một cách nhanh chóng.

Mối nối bích chuẩn = Thớt bích đồng bộ + Gioăng phù hợp + Bulong siết đúng torque


Có thể khẳng định, bulong flange là chi tiết kỹ thuật nhỏ nhưng giữ vai trò quyết định trực tiếp đến độ kín khít, độ an toàn tổng thể và độ bền lâu dài của toàn bộ mạng lưới đường ống. Nếu không có một lực ép cơ học phân bổ đồng đều từ hệ thống bulong chịu lực, mọi giải pháp làm kín bằng gioăng cao su hay vật liệu đệm màng đều trở nên vô tác dụng. Việc thấu hiểu kỹ thuật lựa chọn và lắp đặt bulong kết nối mặt bích chính là chìa khóa để bảo vệ hệ thống trước các rủi ro tổn thất lưu chất.

Bulong mặt bích là gì?

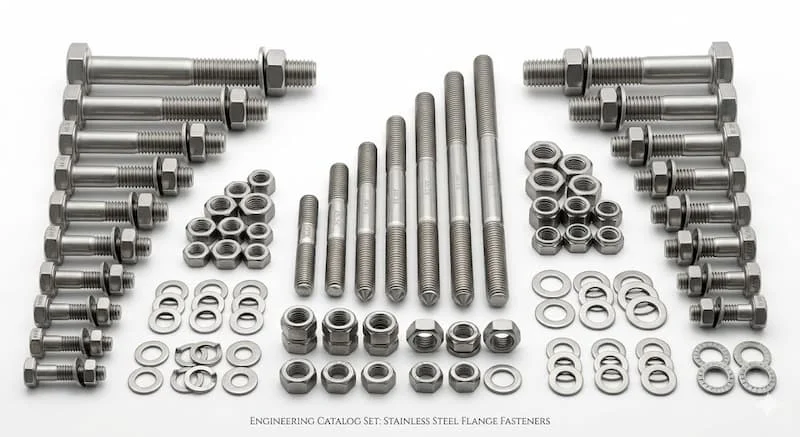

Bulong mặt bích là dòng sản phẩm cơ khí kẹp chặt chuyên dụng, được thiết kế với dải kích thước và cơ tính đặc thù nhằm mục đích liên kết cố định hai thớt mặt bích đối xứng nhau trong hệ thống đường ống công nghiệp.

Nhiệm vụ cốt lõi của thiết bị là tạo ra một lực siết dọc trục liên tục và bền vững để ép chặt vòng gioăng làm kín ở giữa, giữ cho kết nối mối nối bích luôn ở trạng thái ổn định tuyệt đối trước các áp lực động, sự rung lắc của máy bơm, máy nén và sự thay đổi đột ngột của nhiệt độ dòng chảy. một bộ phụ kiện liên kết tiêu chuẩn cấu thành từ ba chi tiết kỹ thuật:

• Thân bulong (hoặc Stud bolt): Thanh ren chịu tải lực kéo chính trục.

• Đai ốc mặt bích: Đai ốc chuyên dụng để khóa ren và truyền tải lực siết.

• Long đen (Vòng đệm phẳng): Có tác dụng phân bổ đều lực ép và bảo vệ bề mặt bích không bị trầy xước khi siết ngàm.

Nguyên lý làm kín của bulong flange

Nguyên lý vận hành cơ học của cụm mối nối đường ống dựa trên cơ chế chuyển đổi mô-men xoắn của dụng cụ siết thành lực căng dọc trục trên thân bulong flange. Khi kỹ sư tiến hành vặn chặt đai ốc mặt bích, thân bulong sẽ bị kéo căng ra, sinh ra một phản lực ép cực lớn truyền trực tiếp vào hai thớt bích để tác động lên vòng gioăng đệm (flange gasket).

Lực ép cơ học này phải tạo ra một áp suất làm kín (sealing pressure) lớn hơn áp suất tối đa của dòng lưu chất bên trong ống. Khi đó, vật liệu mềm của gioăng sẽ biến dạng dẻo, điền đầy hoàn toàn vào các rãnh thô hoặc khuyết tật vi mô trên bề mặt gờ bích, bít kín mọi đường thoát của chất lỏng hoặc chất khí.

Sự phân bổ lực siết (bolt tightening) đồng đều xung quanh đường tròn tâm lỗ là yếu tố mang tính sống còn. Nếu có sự lệch lực giữa các vị trí bulong, thớt bích sẽ bị vênh góc, tạo ra vùng áp suất làm kín yếu. Dưới tác động của áp lực đường ống (piping connection), lưu chất sẽ nhanh chóng xuyên qua điểm xung yếu này, sinh ra hiện tượng rò rỉ phá hủy kết cấu. Đó là lý do tại sao mọi kỹ sư hiện trường bắt buộc phải tuân thủ nghiêm ngặt bảng chỉ số lực siết (Torque) tiêu chuẩn khi thi công.

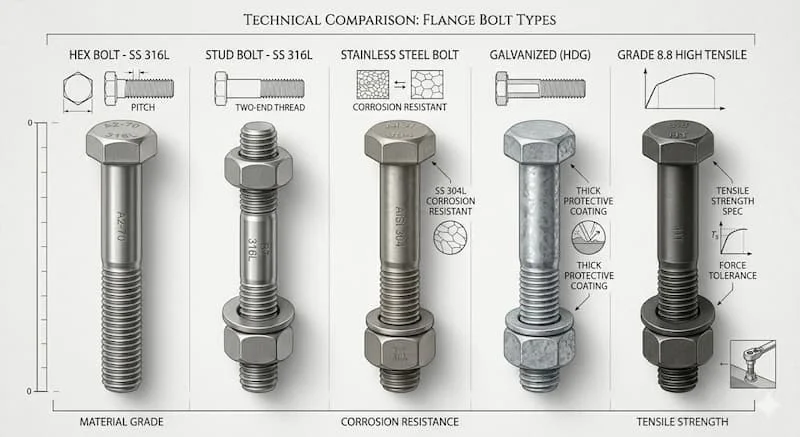

Các loại bulong mặt bích phổ biến hiện nay

Dựa trên cấu trúc hình học và yêu cầu vận hành của hệ thống, vật tư này được phân định thành các chủng loại cấu trúc chính:

1. Bulong lục giác ngoài (Hexagon Bolts)

• Đặc điểm: Thân có tiện ren kết hợp với đầu mũ hình lục giác 6 cạnh tiêu chuẩn.

• Ưu điểm: Giá thành rẻ, phổ biến, rất dễ mua và thao tác thi công nhanh chóng bằng cờ lê thông thường.

• Môi trường phù hợp: Các mạng lưới ống dẫn nước sạch, hệ thống HVAC dân dụng áp lực thấp.

2. Bulong chất liệu Inox (SUS304, SUS316)

• Đặc điểm: Chế tạo từ thép không gỉ nhóm Austenitic, có hàm lượng Crom và Niken cao.

• Ưu điểm: Khả năng kháng oxy hóa tuyệt đối, chống rỉ sét trong môi trường ẩm ướt hoặc hóa chất ăn mòn.

• Môi trường phù hợp: Nhà máy chế biến thực phẩm, đường ống công nghệ hóa chất, công trình ven biển.

3. Bulong thép cường lực (High Strength Bolts)

• Đặc điểm: Chế tạo từ thép hợp kim được xử lý nhiệt luyện để đạt cấp bền cao như 8.8, 10.9 hoặc các mác thép chuyên dụng ASTM A193 B7.

• Ưu điểm: Khả năng chịu lực kéo dọc trục cực lớn, chống biến dạng và không bị kéo đứt dưới áp lực cao.

• Môi trường phù hợp: Trục đường ống công nghiệp nặng, nhà máy lọc hóa dầu, hệ thống hơi nước nhiệt độ cao.

4. Bulong thép mạ kẽm (Galvanized Bolts)

• Đặc điểm: Thân thép carbon được phủ một lớp kẽm bằng phương pháp điện phân hoặc mạ kẽm nhúng nóng.

• Ưu điểm: Chi phí đầu tư hợp lý, có lớp màng kẽm bảo vệ bề mặt chống lại sự gặm mòn của thời tiết ngoài trời.

• Môi trường phù hợp: Hệ thống đường ống PCCC, mạng lưới cấp thoát nước đô thị.

5. Thanh ren Stud Bolt (Bulong thanh ren hai đầu)

• Đặc điểm: Một thanh thép ren suốt chiều dài, không có đầu mũ lục giác, kết nối bằng việc siết đai ốc ở cả hai đầu tự do.

• Ưu điểm: Dễ dàng tháo lắp từ cả hai phía, phân bổ lực nén đối xứng cực tốt và dễ dàng thay thế khi ren bị cháy.

• Môi trường phù hợp: Mặt bích chịu áp lực cao (Class 300, Class 600 trở lên) trong các nhà máy nhiệt điện, khí hóa lỏng.

Thông số kỹ thuật bulong mặt bích cần biết

Để lựa chọn chính xác thiết bị, các kỹ sư cần đọc hiểu các thông số cơ tính và kích thước hình học tiêu chuẩn của bulong mặt bích theo tiêu chuẩn DIN hoặc ASTM/ASME:

• Kích thước đường kính (Thread Diameter): Ký hiệu bằng ren hệ mét từ M10, M12, M16, M20, M24 đến M36 hoặc hệ Inch (1/2", 5/8", 3/4", 7/8"…).

• Chiều dài bulong (Length): Tính toán từ dưới mũ (đối với bích lục giác) hoặc tổng chiều dài thanh ren (đối với gu-ông Stud bolt).

• Cấp bền (Grade): Hệ mét gồm các nhóm 4.8 (thép thường), 8.8, 10.9 (thép cường độ cao). Hệ Mỹ phân theo mác ASTM A193 B7 (chịu nhiệt/áp cao), ASTM A320 L7 (chịu nhiệt độ âm).

Dưới đây là bảng quy đổi kích thước bulong cần dùng cho mặt bích tiêu chuẩn phổ thông DIN PN16 để bạn tham khảo:

Cách chọn bulong theo tiêu chuẩn mặt bích

Việc lựa chọn quy cách cấu trúc của bulong flange bắt buộc phải tuân theo ba tọa độ tham chiếu: Kích thước hình học bích, cấp áp suất vận hành và bản chất lý hóa của lưu chất.

Theo kích thước và áp suất mặt bích

Kích thước danh nghĩa của thớt bích (DN) và cấp áp lực (PN hoặc Class) sẽ định biên chính xác đường kính lỗ bích và độ dày của thớt. Một thớt bích có áp suất làm việc lớn như Class 300 bắt buộc phải sử dụng dòng sản phẩm thanh ren hai đầu (Stud bolt) kết hợp với hai đai ốc mặt bích cường lực mác ASTM A194 Grade 2H. Cấu trúc này giúp triệt tiêu hiện tượng giãn ren, đảm bảo lực kẹp không bị suy giảm theo thời gian dưới áp lực nén cực lớn.

Theo điều kiện nhiệt độ và môi trường

• Môi trường hơi nóng (Steam): Nhiệt độ cao làm thép carbon thông thường bị mềm hóa và mất lực căng. Do đó, bắt buộc phải chọn loại bulong hợp kim mác B7 có khả năng chịu nhiệt.

• Môi trường hóa chất hoặc nước biển: Chọn vật liệu Inox 316 để tránh hiện tượng ăn mòn rỗ bề mặt ren.

• Chiều dài bulong: Phải tính toán kỹ bằng công thức:

  Chiều dài = (2 x Độ dày mặt bích) + Độ dày gioăng + (2 + Độ dày long đen) + Độ dày đai ốc + (3 + Bước ren dư).

  Nếu chọn bulong quá ngắn, bước ren không nhô ra khỏi đai ốc tối thiểu 2 - 3 ren sẽ khiến đai ốc không bám hết bước ren chịu lực, gây tuột ren khi hệ thống tăng áp.

So sánh bulong inox và bulong thép mạ kẽm

Để giúp doanh nghiệp tối ưu hóa ngân sách đầu tư vật tư, chúng ta hãy đặt hai nhóm vật liệu phổ biến này lên bàn cân so sánh:

Lưu ý quan trọng từ chuyên gia: Khi kết nối thớt bích bằng Inox với bulong thép mạ kẽm trong môi trường ẩm ướt, hiện tượng ăn mòn điện hóa (Galvanic Corrosion) sẽ xảy ra tại điểm tiếp xúc. Vật liệu có điện thế thấp hơn (lớp mạ kẽm trên bulong) sẽ đóng vai trò là cực Anode và bị ăn mòn rỗ với tốc độ cực nhanh, gây đứt gãy bulong một cách đột ngột. Do đó, nguyên tắc cốt lõi là thớt bích vật liệu nào thì nên đi đồng bộ với dòng bulong vật liệu đó.

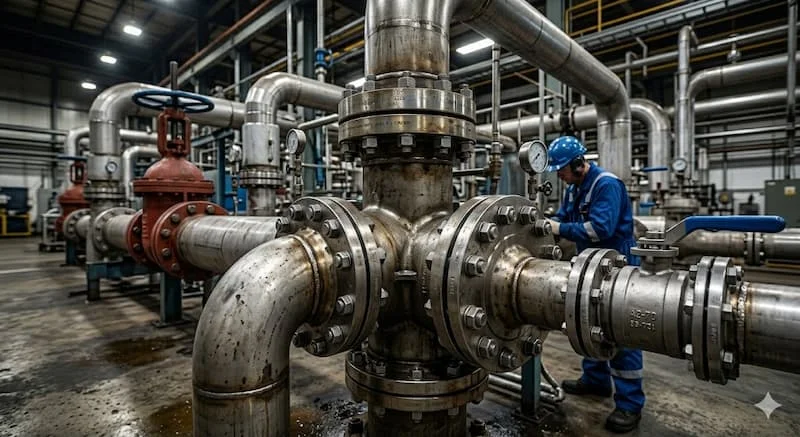

Bulong mặt bích được dùng trong những hệ thống nào?

Nhờ khả năng truyền tải lực ép cơ học mạnh mẽ, bulong mặt bích xuất hiện tại mọi điểm giao cắt của các hạ tầng kỹ thuật:

• Hệ thống đường ống dẫn dầu và khí hóa lỏng: Nơi các mối nối bích Class 150/300 phải làm việc trong điều kiện áp suất cao và chống cháy nổ tuyệt đối.

• Nhà máy sản xuất hóa chất và xử lý chất thải: Các trục ống dẫn dung dịch axit, kiềm yêu cầu sự kết hợp giữa mặt bích composite/inox và hệ thống bulong chịu ăn mòn sâu.

• Mạng lưới hơi nước nhiệt độ cao (Steam Boiler): Kết nối các van giảm áp, van cầu trong các lò hơi công nghiệp - nơi dòng lưu chất liên tục thay đổi nhiệt độ đột ngột tạo ra các xung lực kéo giãn ren lớn.

Những sai lầm thường gặp khi lắp bulong flange

Hiệu suất làm kín của mối nối thường bị suy giảm nghiêm trọng bởi các lỗi thao tác của nhân công ngay trên công trường:

• Siết lực không đồng đều: Dùng súng bắn bulong (Impact Wrench) bắn kịch khung một góc bích trước khi xỏ các góc còn lại, khiến gioăng bị dập nát tại một điểm trong khi góc đối diện bị hở.

• Dùng sai cấp bền quy định: Lắp đặt loại bulong sắt thường (cấp bền 4.8) cho các đường ống áp lực cao PN16, dẫn đến hiện tượng thân bulong bị kéo giãn dài vĩnh viễn, làm mất lực ép kẹp gioăng.

• Thiếu vòng đệm long đen: Bỏ qua long đen khiến đai ốc khi quay sẽ miết trực tiếp vào bề mặt sơn chống rỉ của mặt bích, gây kẹt ren cục bộ và làm sai lệch chỉ số hiển thị của lực siết thực tế.

• Không bôi trơn ren: Ren bulong bị khô, dính cát sỏi làm tăng lực ma sát khi vặn. Kết quả là dụng cụ báo đã đủ lực siết (Torque) nhưng thực tế lực ép kẹp truyền xuống gioăng vẫn chưa đạt yêu cầu kỹ thuật.

Checklist chọn bulong mặt bích đúng kỹ thuật

Để loại bỏ hoàn toàn các lỗi kỹ thuật từ khâu thiết kế đến mua sắm, kỹ sư vật tư hãy áp dụng bộ checklist 6 bước tiêu chuẩn sau:

• Bước 1: Kiểm tra tiêu chuẩn hình học của mặt bích: Xác định bích thuộc hệ DIN, JIS hay ASME để tra cứu đường kính lỗ bulong chính xác.

• Bước 2: Xác định áp suất và nhiệt độ đỉnh của hệ thống: Chọn cấp bền phù hợp (Cấp 4.8 cho nước sinh hoạt, Cấp 8.8 cho công nghiệp, mác B7 cho hơi nóng áp cao).

• Bước 3: Tính toán chính xác chiều dài thân bulong: Đảm bảo sau khi siết chặt, đầu bulong nhô ra khỏi đai ốc tối thiểu từ 2 đến 3 bước ren tự do.

• Bước 4: Đồng bộ vật liệu chế tạo: Tránh hiện tượng ăn mòn điện hóa bằng cách đồng bộ vật liệu bích và bulong (Bích inox đi với bulong inox, bích thép đi với bulong thép).

• Bước 5: Lựa chọn kiểu cấu trúc bulong phù hợp: Dùng bulong lục giác cho hệ thống thông thường, chọn Stud bolt hai đầu cho các vị trí áp lực cao, khó thao tác.

• Bước 6: Trang bị đầy đủ phụ kiện đi kèm: Đảm bảo mỗi bộ bulong phải có đủ tối thiểu một đai ốc mặt bích cùng cấp bền và hai vòng đệm long đen phẳng tương ứng.

Hướng dẫn siết bulong mặt bích đúng cách

Để đạt được độ kín khít tuyệt đối cho bề mặt gioăng làm kín, quy trình siết lực ngoài hiện trường phải tuân thủ nghiêm ngặt kỹ thuật cơ học phân phối lực:

Chia lộ trình tăng lực siết thành 3 đợt rõ rệt:

• Đợt 1: Vặn tay bằng cờ lê để định vị, siết đều toàn bộ các lỗ đạt 30% giá trị lực thiết kế.

• Đợt 2: Sử dụng cờ lê lực (Torque Wrench) nâng lực siết đồng loạt lên 60%tải trọng.

• Đợt 3: Siết kịch khung đạt 100% mô-men xoắn quy định theo sơ đồ hình sao.

• Sử dụng dụng cụ đo lực chuyên dụng (Torque Wrench): Việc ước lượng lực siết bằng xúc giác của thợ hàn là nguyên nhân chính gây ra lỗi siết quá lực làm đứt bulong hoặc thiếu lực gây hở gasket.

• Kiểm tra dứt điểm sau khi thử áp lực (Hydrotest): Sau khi hệ thống được bơm đầy nước và ngâm thử áp trong vòng 24 giờ, kỹ sư cần dùng cờ lê lực kiểm tra lại một lượt toàn bộ các góc bích để siết bù vào những vị trí bulong có dấu hiệu bị tự nới lỏng do hiện tượng co giãn cơ học của gioăng.

Câu hỏi thường gặp về bulong mặt bích

1. Nên chọn bulong mặt bích cấp bền bao nhiêu cho hệ thống nước PN16?

Đối với hệ thống đường ống dẫn nước công nghiệp tiêu chuẩn áp lực PN16 (16 bar), bạn nên lựa chọn dòng sản phẩm bulong thép carbon mạ kẽm có cấp bền tối thiểu là 8.8 để đảm bảo an toàn, tránh hiện tượng co giãn ren khi hệ thống gặp sự cố tăng áp đột xuất.

2. Cách tính chiều dài bulong cho mặt bích mù (Blind Flange) có khác bích thường không?

Có khác biệt. Mặt bích mù thường có chiều dày thớt bích dày hơn bích rỗng thông thường cùng size để chịu lực cản dòng chảy trực diện. Do đó, khi tính toán chiều dài bulong kết nối cho mặt bích mù, bạn cần tra cứu chính xác độ dày thực tế của thớt bích mù trong catalogue tiêu chuẩn để cộng thêm chiều dài thân ren phù hợp.

3. Tại sao các hệ thống áp lực cao Class 300 trở lên lại bắt buộc dùng Stud bolt?

Stud bolt (thanh ren hai đầu) không có phần mũ lục giác đúc liền nên cấu trúc vật liệu của nó có độ đồng nhất cơ học cao, hoàn toàn không có điểm xung yếu tập trung ứng suất tại cổ mũ như bulong thường. Đồng thời, cấu trúc hai đầu đai ốc tự do cho phép kỹ sư dễ dàng tháo cắt đứt đai ốc bị cháy ren để thay thế mà không làm tổn hại đến thớt bích đắt tiền.

4. Có cần thiết phải quấn băng tan (cao su non) vào ren của bulong flange không?

Hoàn toàn KHÔNG. Hệ thống bulong mặt bích làm kín dựa trên lực ép kẹp nén chặt bề mặt hai thớt bích vào vòng gioăng gasket ở giữa, chứ không làm kín dựa trên các bước ren của thân bulong. Việc quấn băng tan vào ren bulong là sai kỹ thuật, làm tăng ma sát giả tạo và khiến lực siết của cờ lê lực hiển thị sai lệch.

Cách chọn bulong mặt bích phù hợp và bền lâu

Tóm lại, bulong mặt bích tuy là những chi tiết cơ khí có kích thước nhỏ và chi phí thấp trong tổng thể dự án, nhưng lại giữ vai trò chốt chặn cuối cùng quyết định độ kín khít, sự an toàn vận hành và tuổi thọ lâu dài của toàn bộ hệ thống công nghệ. Một mối nối bích hoàn hảo chỉ đạt được khi bạn lựa chọn chính xác kích thước hình học, đồng bộ chủng loại vật liệu để triệt tiêu hiện tượng ăn mòn điện hóa, tính toán đúng cấp bền chịu tải và thực hiện quy trình siết lực đối xứng hình sao bằng dụng cụ đo lực chuyên dụng.

Để đảm bảo an toàn tuyệt đối cho công trình của mình và nhận được những giải pháp vật tư tối ưu nhất từ các kỹ sư chuyên ngành, hãy liên hệ ngay với chúng tôi. Chúng tôi tự hào là nhà cung ứng uy tín các dòng sản phẩm bulong, đai ốc mặt bích cường độ cao, stud bolt mác thép chất lượng cao, đầy đủ chứng chỉ CO/CQ chuẩn kỹ thuật quốc tế, cam kết đồng hành cùng độ bền vững của mọi công trình.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về bulong mặt bích!
