Tiêu chuẩn Flange 6 Inch Class 150: Giải pháp kết nối tối ưu cho hệ thống đường ống công nghiệp

Vì sao flange 6 inch class 150 được dùng phổ biến trong công nghiệp?

Trong quá trình thi công và vận hành hệ thống cơ điện công nghiệp, việc lựa chọn phụ kiện kết nối đường ống luôn là bài toán đau đầu của các kỹ sư. Một tình huống thực tế thường gặp tại các công trình là hiện tượng hệ thống đường ống bị rò rỉ lưu chất nghiêm trọng ngay sau khi test áp. Nguyên nhân không nằm ở chất lượng ống, mà do đơn vị thi công sử dụng sai tiêu chuẩn mặt bích hoặc chọn sai mức áp lực (Class) dẫn đến hiện tượng vênh bề mặt, mất an toàn áp lực và gây nứt vỡ mối nối khi hệ thống nâng áp.

Thực tế thị trường cho thấy, flange 6inch class 150 là một trong những kích thước mặt bích có tỷ lệ xuất hiện cao nhất trong các bản vẽ kỹ thuật. Từ hệ thống thông gió - điều hòa không khí (HVAC), mạng lưới phòng cháy chữa cháy (PCCC), nhà máy xử lý nước sạch cho đến các đường ống công nghệ trong ngành dầu khí, hóa chất nhẹ, dòng sản phẩm này đóng vai trò như mắt xích xương sống kết nối các trục ống chính.

Tuy nhiên, dù là một phụ kiện phổ thông, rất nhiều kỹ sư và đơn vị thu mua vật tư hiện nay vẫn nhầm lẫn tai hại giữa thiết bị đúc theo chuẩn flange ansi 150 của Mỹ với các dòng bích hệ mét như PN16 hoặc PN20 của châu Âu. Sự thiếu đồng bộ này không chỉ làm chậm tiến độ thi công do lệch tâm lỗ bulong mà còn tiềm ẩn nguy cơ phá hủy hệ thống. Để giúp bạn tối ưu chi phí và chọn đúng kỹ thuật, bài viết này sẽ phân tích chuyên sâu về đặc tính, thông số và ứng dụng thực tế của loại mặt bích 6 inch class 150 này.

Flange 6 inch class 150 là gì?

Flange 6 inch class 150 là loại mặt bích có kích thước đường kính danh nghĩa là 6 inch (tương đương với DN150 hoặc NPS 6) được thiết kế, chế tạo nghiêm ngặt theo bộ tiêu chuẩn thiết kế cơ khí ASME B16.5 hoặc ANSI của Mỹ với cấp chịu áp lực quy định là Class 150.

Xét về mặt kích thước chuyển đổi, mã định danh "6 inch" không đại diện cho đường kính trong hay đường kính ngoài tuyệt đối của mặt bích, mà tương thích với đường ống có đường kính ngoài xấp xỉ 168.3 mm. Cấp áp suất Class 150 định biên cho khả năng chịu tải áp lực động trong dải từ 1.4 MPa đến 2.0 MPa (tương đương $14 - 20 bar) tùy thuộc vào mức nhiệt độ vận hành cụ thể của lưu chất.

Vai trò cốt lõi của loại flange 6 inch class 150 là tạo ra một liên kết mặt bích (flange connection) vững chắc, có độ kín khít cao giữa các đoạn ống 6 inch với nhau hoặc giữa đường ống với các thiết bị công nghiệp khác như van cổng, van bướm, máy bơm nước ly tâm và bình áp lực. Nhờ liên kết bằng hệ thống bulong định vị, phụ kiện này giúp các kỹ sư vận hành dễ dàng tháo rời các phân đoạn đường ống để tiến hành súc rửa, bảo trì, thay thế linh kiện hoặc sửa chữa sự cố một cách nhanh chóng mà không cần cắt phá cấu trúc hàn cố định.

Nguyên lý hoạt động của flange class 150

Cơ chế vận hành của một cụm liên kết flange ansi 150 dựa trên nguyên lý nén cơ học hướng trục để triệt tiêu các khe hở vi mô. Một bộ kết nối tiêu chuẩn sẽ bao gồm ba thành phần không thể tách rời: hai thân flange đối xứng, hệ thống bulong/đai ốc cường độ cao luống qua các lỗ bulong (bolt hole) phân bổ đều trên thân bích, và một vòng gioăng làm kín (gasket) đặt chính giữa.

Khi kỹ sư tiến hành siết chặt đai ốc, lực kéo dọc trục sinh ra từ bulong sẽ ép chặt hai bề mặt gờ (raised face) của mặt bích lại với nhau. Lực nén cực lớn này sẽ ép chặt và làm biến dạng vật liệu gioăng (gasket), buộc vật liệu này điền đầy vào các rãnh thô hoặc vết xước vi mô trên bề mặt bích, tạo thành một màng ngăn tuyệt đối không cho chất lỏng hoặc chất khí rò rỉ ra môi trường bên ngoài.

Trong nguyên lý này, việc sử dụng đúng tiêu chuẩn bulong và gioăng đồng bộ là điều kiện bắt buộc. Mỗi một loại flange 6 inch class 150 đều có thông số đường tròn tâm lỗ bulong và độ dày thớt bích được tính toán cơ học để chịu tải đồng đều. Nếu sử dụng bulong sai đường kính hoặc phân bổ lực siết lệch, bề mặt bích sẽ bị vênh, lực nén lên gioăng làm kín không đều tạo ra những điểm hở vi mô. Dưới áp lực dòng chảy tuần hoàn, lưu chất sẽ nhanh chóng xuyên qua điểm yếu này gây ra sự cố bục đường ống.

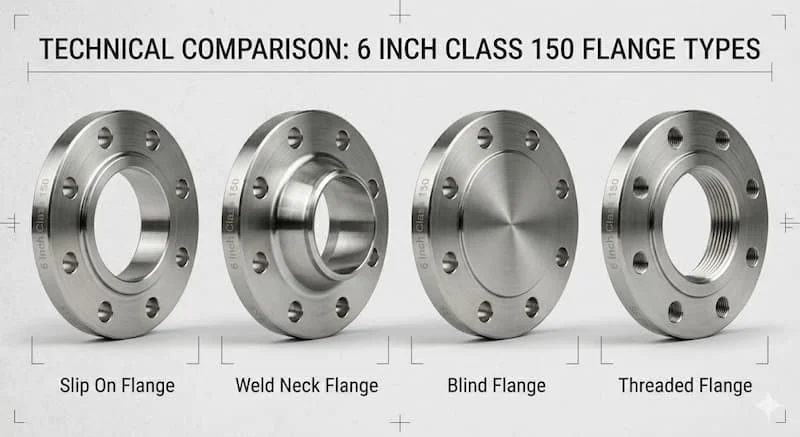

Các loại flange 6 inch class 150 phổ biến

Tùy thuộc vào phương thức liên kết với đầu ống và điều kiện dòng lưu chất, loại mặt bích này được chia thành bốn cấu trúc hình học cơ bản:

1. Slip-On Flange (Mặt bích hàn trượt)

• Đặc điểm: Lòng mặt bích được khoét rỗng với đường kính lớn hơn đường kính ngoài của ống ống 6 inch một chút, cho phép bích trượt lọt lòng vào thân ống rồi tiến hành hàn đắp cả mặt trong lẫn mặt ngoài bích.

• Ưu điểm: Giá thành phôi thấp, dễ dàng điều chỉnh độ dài đoạn ống trước khi hàn, không đòi hỏi thợ hàn có tay nghề quá cao.

• Ứng dụng: Đây là dòng sản phẩm phổ biến nhất trong các hệ thống HVAC, đường ống cấp thoát nước công nghiệp.

2. Weld Neck Flange (Mặt bích cổ hàn)

• Đặc điểm: Thiết kế có một phần cổ vát dốc nối dài từ thân bích, đầu cổ bích được vát mép để hàn đối đầu directly với đầu ống 6 inch.

• Ưu điểm: Khả năng chuyển tải ứng suất từ mặt bích sang ống cực tốt, kết cấu cơ học bền vững giúp chịu được độ rung động mạnh, hiện tượng co giãn nhiệt và các cú sốc áp lực (búa nước).

• Ứng dụng: Thường dùng trong các đường ống dẫn hơi nóng (Steam), hệ thống công nghệ dầu khí quan trọng.

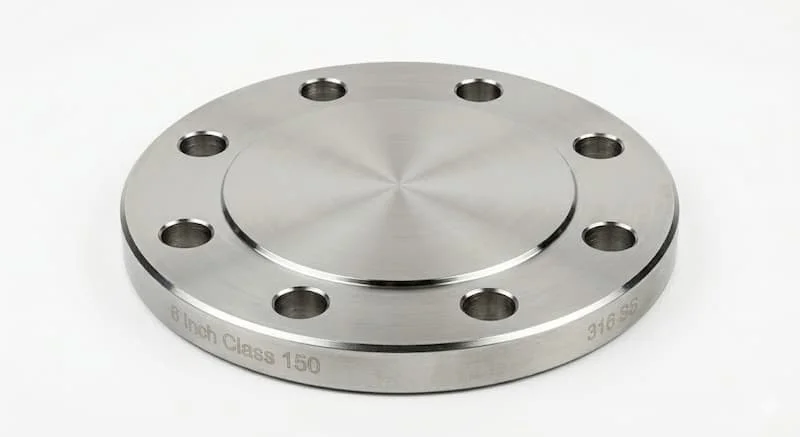

3. Blind Flange (Mặt bích mù)

• Đặc điểm: Mặt bích đặc, không có lỗ thông tâm, chỉ có hệ thống lỗ bulong ở rìa ngoài.

• Ưu điểm: Sử dụng để chặn dòng lưu chất tại các điểm cuối của đường ống 6 inch hoặc các đầu chờ chờ nâng cấp hệ thống.

• Ứng dụng: Lắp đặt tại các đầu xả đáy, cửa vệ sinh của bồn chứa áp lực hoặc cuối các trục đường ống PCCC.

4. Threaded Flange (Mặt bích ren)

• Đặc điểm: Trong lòng mặt bích được gia công hệ ren trong tiêu chuẩn (NPT). Mặt bích sẽ kết nối với ống bằng cách vặn ren trực tiếp.

• Ưu điểm: Quá trình thi công cực kỳ nhanh, hoàn toàn không cần dùng đến lửa hàn, đảm bảo an toàn tuyệt đối tại các khu vực dễ cháy nổ.

• Ứng dụng: Thích hợp cho hệ thống đường ống dẫn khí gas, các khu vực cấm lửa hoặc hệ thống có áp suất thấp.

Thông số kỹ thuật flange 6 inch class 150

Để phục vụ công tác bóc tách khối lượng vật tư và thiết kế hệ thống, các kỹ sư cần nắm rõ các thông số kích thước (flange dimensions) hình học tiêu chuẩn của dòng sản phẩm này theo ASME B16.5:

• Tiêu chuẩn áp dụng: ASME B16.5 / ANSI B16.5

• Kích thước danh nghĩa: 6 Inch / DN150 / NPS 6”

• Áp suất định mức: Class 150

• Đường kính ngoài mặt bích (O): 279.4 mm (11.0 inch)

• Độ dày mặt bích tối thiểu (tf): 25.4 mm (1.0 inch)

• Đường kính vòng tâm lỗ bulong (W): 241.3 mm (9.5 inch)

• Số lượng lỗ bulong (n): 8 lỗ

• Đường kính lỗ bulong (d): 22.2 mm (Sử dụng bulong size m20 hoặc cụ thể là ¾ inch)

• Chiều cao gờ làm kín (RF): 1.6 mm (0.06 inch)

Về kiểu bề mặt làm kín, dòng bích này chủ yếu phân thành loại RF (Raised Face - Có gờ nhô lên ở tâm để tập trung lực nén gioăng) và FF (Flat Face - Bề mặt phẳng hoàn toàn thường dùng cho bích vật liệu gang hoặc đồng nhằm hạn chế nứt vỡ khi siết bulong).

Vật liệu chế tạo vô cùng đa dạng bao gồm thép carbon (ASTM A105, SS400 mạ kẽm), thép không gỉ nhóm Inox 304 (ASTM A182 F304) và Inox 316 (ASTM A182 F316).

So sánh flange class 150 với class 300 và PN16

Sự sai lệch giữa các tiêu chuẩn mặt bích quốc tế là một trong những cái bẫy kỹ thuật lớn nhất đối với kỹ sư hiện trường.

Class 150 so với Class 300

Cùng thuộc hệ tiêu chuẩn ASME B16.5 và có cùng kích thước đường kính ngoài cho size 6 inch, nhưng flange 6 inch class 150 mỏng hơn nhiều và có đường kính tâm lỗ bulong nhỏ hơn so với Class 300. Khả năng chịu áp lực của Class 300 cao gấp đôi (lên tới hơn 50 bar ở nhiệt độ thường) nên hai loại bích này không thể ốp chung hay dùng chung bulong chéo cho nhau.

Class 150 so với DIN PN16

Đây là hai hệ quy chiếu hoàn toàn khác nhau: Hệ Inch (Mỹ) và Hệ Mét (Châu Âu). Đối với kích thước ống danh nghĩa 6 inch (DN150), mặt bích Class 150 sử dụng 8 lỗ bulong với đường kính vòng tâm là 241.3 mm. Trong khi đó, mặt bích tiêu chuẩn DIN PN16 size DN150 lại sử dụng tới 8 lỗ bulong nhưng đường kính vòng tâm lỗ lại là 240 mm.

[Mặt bích Class 150 - Tâm lỗ: 241.3mm] <--- KHÔNG TRÙNG KHỚP ---> [Mặt bích DIN PN16 - Tâm lỗ: 240mm]


Tại sao tuyệt đối không được thay thế tùy ý hoặc ép khuôn?

Dù sai lệch kích thước vòng tâm lỗ chỉ là 1.3 mm, nhưng khi bạn cố tình xỏ bulong qua, hệ thống lỗ sẽ bị lệch góc. Lực siết bulong lúc này sẽ bị chéo, sinh ra ứng suất cắt phá hủy ren bulong, làm hở gasket làm kín và gây rò rỉ lưu chất ngay khi hệ thống vừa chạy thử. Việc cố tình râu ông nọ cắm cằm bà kia sẽ làm mất an toàn toàn bộ công trình.

Nên chọn inox hay thép carbon cho flange 6 inch class 150?

Việc chọn lựa vật liệu chế tạo mặt bích cần dựa vào bản chất lưu chất bên trong ống để tối ưu bài toán chi phí:

• Thép Carbon (Carbon Steel - Vd: A105, SS400): Có đặc tính cơ học chịu lực kéo và lực nén rất cao, giá thành rẻ, dễ gia công cơ khí. Đây là vật liệu quốc dân cho các hệ thống công nghiệp phổ thông như đường ống nước cứu hỏa, nước làm mát tuần hoàn, dầu thủy lực hoặc khí nén không có tính chất ăn mòn hóa học.

• Inox 304 (Stainless Steel 304): Khả năng chống oxy hóa tuyệt vời trong môi trường khí quyển và nước sạch, bề mặt láng mịn, đảm bảo vệ sinh an toàn. Vật liệu này phù hợp cho đường ống nước sạch đô thị, công nghiệp chế biến thực phẩm, nước giải khát hoặc các nhà máy sản xuất linh kiện điện tử.

• Inox 316 (Stainless Steel 316): Được bổ sung nguyên tố Molypden cao cấp giúp nâng vượt bậc khả năng kháng rỗ bề mặt bởi ion Clorua và các loại axit nồng độ trung bình. Đây là vật liệu bắt buộc cho hệ thống xử lý nước thải chứa hóa chất, đường ống dẫn dung dịch ăn mòn hoặc các công trình cơ điện đặt tại ven biển, ngoài khơi.

Một góc nhìn thực tế từ chuyên gia: Không phải hệ thống nào cũng cần dùng đến Inox đắt tiền. Hiểu rõ bản chất hóa học của lưu chất giúp bạn tránh lãng phí ngân sách vật tư, chọn đúng bích thép carbon được mạ kẽm nhúng nóng đã đủ đáp ứng tuổi thọ công trình lên tới vài mươi năm trong điều kiện thông thường.

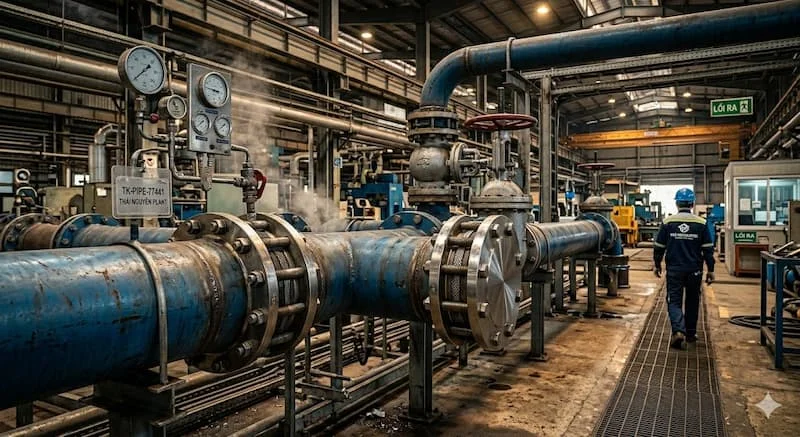

Flange 6 inch class 150 dùng trong những hệ thống nào?

Nhờ đặc tính hình học tối ưu cùng dải chịu áp lực trung bình rất an toàn, mặt bích 6 inch class 150 được ứng dụng rộng rãi tại các hệ thống:

• Hệ thống HVAC và Điều hòa trung tâm: Kết nối các đường ống dẫn nước lạnh (Chilled Water) trục đứng có kích thước lớn của các tòa nhà cao tầng, trung tâm thương mại.

• Hệ thống PCCC: Lắp đặt tại các cụm van báo động (Alarm Valve), các đầu đẩy của máy bơm chữa cháy công suất lớn trục đường ống 6 inch.

• Hệ thống đường ống hơi (Steam) trung áp: Phân phối hơi nóng trong các nhà máy dệt nhuộm, sấy gỗ, chế biến thức ăn chăn nuôi với áp suất làm việc dưới 15 bar.

• Hệ thống dẫn dầu và hóa chất nhẹ: Kết nối các bồn chứa dung môi, các đoạn ống dẫn dầu thô trong công nghiệp phụ trợ.

Đặc biệt, tại các phân đoạn đường ống công nghệ yêu cầu phải tháo dỡ định kỳ để vệ sinh màng lọc hoặc kiểm tra độ mài mòn của lòng ống, liên kết bằng mặt bích Class 150 là giải pháp kỹ thuật tối ưu nhất hiện nay.

Những sai lầm thường gặp khi chọn flange class 150

Trong thực tế cung ứng và thi công vật tư, các kỹ sư thường mắc phải những sai lầm kinh điển sau:

1. Nhầm lẫn giữa tiêu chuẩn Class 150 và hệ mét: Đặt mua bích PN16 hoặc JIS 10K vì nghĩ chúng có cùng khả năng chịu áp lực 10 - 16 bar và kích thước ống danh nghĩa như nhau.

2. Chọn sai kiểu mặt bích (RF và FF): Lắp đặt mặt bích có gờ (RF) bằng thép chung với mặt bích phẳng (FF) bằng gang của thân van. Khi siết chặt bulong, phần gờ nhô lên của bích thép sẽ tác dụng lực tập trung làm nứt vỡ tai bích gang.

3. Dùng sai vật liệu gioăng (Gasket): Sử dụng gioăng cao su chịu nhiệt kém cho hệ thống hơi nóng Class 150, khiến gioăng bị lưu hóa, mủn nát sau vài tuần vận hành.

4. Bỏ qua nhiệt độ làm việc: Không tính toán hiện tượng suy giảm áp suất theo nhiệt độ. Ở nhiệt độ cao (300 độ C), khả năng chịu áp của bích Class 150 sụt giảm mạnh, nếu vẫn cố chạy ở áp suất kịch khung 15 bar sẽ gây nổ đường ống.

Checklist chọn flange 6 inch class 150 đúng kỹ thuật

Để loại bỏ hoàn toàn các sai sót khi mua sắm và lắp đặt, hãy áp dụng bộ checklist 6 bước tiêu chuẩn sau:

• Bước 1: Xác định áp suất vận hành đỉnh: Đảm bảo áp lực làm việc lớn nhất của hệ thống (bao gồm cả áp lực thử và xung búa nước) nằm trong giới hạn cho phép của Class 150.

• Bước 2: Kiểm tra nhiệt độ làm việc thực tế: Tra cứu biểu đồ nhiệt độ - áp suất (Pressure-Temperature Ratings) của tiêu chuẩn ASME B16.5 để chắc chắn vật liệu bích không bị suy giảm cơ tính.

• Bước 3: Lựa chọn vật liệu phù hợp với lưu chất: Thép carbon cho nước/dầu công nghiệp, Inox 304 cho nước sạch/thực phẩm, Inox 316 cho hóa chất/nước biển.

• Bước 4: Xác định kiểu cấu trúc bích: Chọn Slip-on cho các đường ống thẳng dễ thi công, Weld Neck cho các vị trí rung động sát máy bơm, Blind cho đầu ống chặn.

• Bước 5: Xác định kiểu bề mặt kết nối của thiết bị đối ứng: Kiểm tra thiết bị đi kèm (van, bơm) là mặt gờ (RF) hay mặt phẳng (FF) để chọn kiểu mặt bích đồng bộ.

• Bước 6: Lựa chọn vật liệu gioăng (Gasket) tương thích: Chọn gioăng cao su EPDM cho nước lạnh, gioăng Graphite/Kim loại (Spiral Wound Gasket) cho hệ thống hơi nóng và hóa chất.

Lưu ý khi lắp đặt flange class 150

Quá trình siết bích ngoài công trường đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt kỹ thuật cơ khí:

• Kiểm tra độ đồng tâm và song song: Hai mặt bích kết nối phải được căn chỉnh song song tuyệt đối, khoảng cách giữa hai mặt bích vừa vặn với độ dày của gioăng. Không được dùng lực kéo của bulong để cưỡng ép hai đường ống bị lệch trục lại với nhau.

• Vệ sinh bề mặt làm kín (Raised Face): Trước khi đặt gioăng, phải dùng bàn chải sắt làm sạch hoàn toàn rỉ sét, bụi bẩn hoặc bavia bám trên bề mặt gờ bích. Các vết bẩn này nếu còn sót lại sẽ tạo ra đường rò rỉ vi mô.

• Thử áp hiện trường (Hydrotest): Sau khi hoàn thiện toàn bộ các mối nối bích trên trục ống 6 inch, bắt buộc phải tiến hành thử áp lực bằng chất lỏng theo đúng quy trình nghiệm thu công trình nhằm phát hiện và xử lý sớm các điểm rò rỉ trước khi bọc cách nhiệt hoặc lấp ống.

Câu hỏi thường gặp về flange 6 inch class 150

1. Flange 6 inch class 150 chịu được áp suất tối đa bao nhiêu bar?

Ở điều kiện nhiệt độ môi trường thông thường (20 độ C đến 38 độ C), flange 6 inch class 150 bằng vật liệu thép carbon A105 chịu được áp suất vận hành tối đa là 19.6 bar (khoảng 285 psi). Khi nhiệt độ hệ thống tăng lên, áp suất làm việc cho phép sẽ giảm dần.

2. Mặt bích Class 150 có lắp lẫn được với mặt bích tiêu chuẩn DIN PN16 không?

Hoàn toàn KHÔNG. Mặc dù cùng dùng cho cỡ ống tương đương DN150, kích thước đường kính ngoài, độ dày thớt bích đặc biệt là đường kính vòng tâm lỗ bulong của hai tiêu chuẩn này lệch nhau. Việc cố tình xỏ bulong chéo sẽ làm cong bulong và hở gioăng.

3. Mặt bích bề mặt RF và FF khác nhau như thế nào?

Mặt bích RF (Raised Face) có một phần gờ nhô lên cao hơn 1.6 mm ở vùng tâm bao quanh lỗ ống, giúp dồn toàn bộ lực siết bulong tập trung nén chặt vào gioăng. Mặt bích FF (Flat Face) phẳng hoàn toàn từ tâm ra đến rìa bích, mục đích là tạo diện tích tiếp xúc lớn, phân bổ đều lực để tránh làm nứt các thiết bị làm bằng vật liệu giòn như gang hoặc nhựa.

4. Hệ thống hơi nóng (Steam) áp lực 10 bar có dùng được bích Class 150 không?

Có thể sử dụng được. Với áp suất hơi nóng 10 bar (tương ứng nhiệt độ bão hòa khoảng 185 độ C), mặt bích thép carbon Class 150 vẫn đáp ứng tốt giới hạn bền. Tuy nhiên, bạn bắt buộc phải sử dụng loại mặt bích cổ hàn (Weld Neck) kết hợp với gioăng chì kim loại (Graphite Gasket có vòng gia cường) để đảm bảo an toàn tuyệt đối chịu giãn nở nhiệt.

Cách chọn flange 6 inch class 150 phù hợp và bền lâu

Tựu trung lại, một hệ thống đường ống công nghiệp vận hành ổn định, không rò rỉ và tối ưu chi phí phụ thuộc hoàn toàn vào việc bạn chọn đúng tiêu chuẩn kỹ thuật ngay từ khâu mua sắm vật tư. Dòng sản phẩm flange 6 inch class 150 là giải pháp kết nối tuyệt vời cho các hệ thống áp lực trung bình, miễn là bạn đảm bảo tính đồng bộ về mặt tiêu chuẩn hình học ASME B16.5, chọn đúng vật liệu tương thích với lưu chất và thi công siết bulong tuân thủ nguyên tắc đối xứng.
