Hướng dẫn chọn van chia nước 3 ngã: Giải pháp tối ưu thiết bị và điều hướng dòng chảy

Khi nào cần sử dụng van nước 3 ngã?

Trong việc thiết kế và thi công hệ thống đường ống, chúng ta rất thường gặp tình huống một nguồn cấp nước duy nhất nhưng lại cần phân phối dòng chảy cho nhiều thiết bị hoặc khu vực sử dụng cùng một lúc. Lúc này, nhu cầu thực tế là phải làm sao để chuyển hướng nước một cách linh hoạt, thông minh mà không làm gián đoạn toàn bộ hệ thống vận hành.

Nhiều đơn vị thi công theo thói quen cũ thường giải quyết bài toán này bằng cách lắp đặt hàng loạt van đơn (van 2 ngã) kết hợp với các phụ kiện kết nối như tê, măng sông, co cút. Cách làm thủ công này vô tình khiến hệ thống đường ống trở nên chằng chịt, rối rắm và chiếm dụng rất nhiều không gian.

Cách làm cũ (Rối rắm, dễ rò rỉ):
                [Nguồn nước] ---> [Tê chia] ---> [Van đơn 1] ---> Nhánh 1
                                        |--------> [Van đơn 2] ---> Nhánh 2
                Giải pháp tối ưu (Gọn gàng, an toàn):
                [Nguồn nước] ---> [Van chia nước 3 ngã] ===> Chia 2 nhánh linh hoạt


Hệ quả của việc lạm dụng quá nhiều mối nối nối tiếp là hiện tượng chia nước không đều giữa các nhánh, sụt giảm áp lực dòng chảy nghiêm trọng. Đồng thời, việc đấu nối thủ công quá nhiều phụ kiện sẽ làm tăng tỷ lệ rò rỉ tại các bước ren và gây khó khăn cực kỳ cho công tác bảo trì, sửa chữa sau này.

Để khắc phục triệt để các bất cập trên, van nước 3 ngã được xem là giải pháp kỹ thuật hoàn hảo giúp điều hướng dòng chảy hiệu quả, giải phóng không gian đường ống và đảm bảo tính thẩm mỹ, an toàn cho hệ thống. Thay vì phải đóng mở nhiều van cùng lúc, sự xuất hiện của dòng van nước 3 ngã chuyên dụng này cho phép bạn kiểm soát toàn bộ lưu lượng chỉ bằng một thao tác gạt duy nhất.

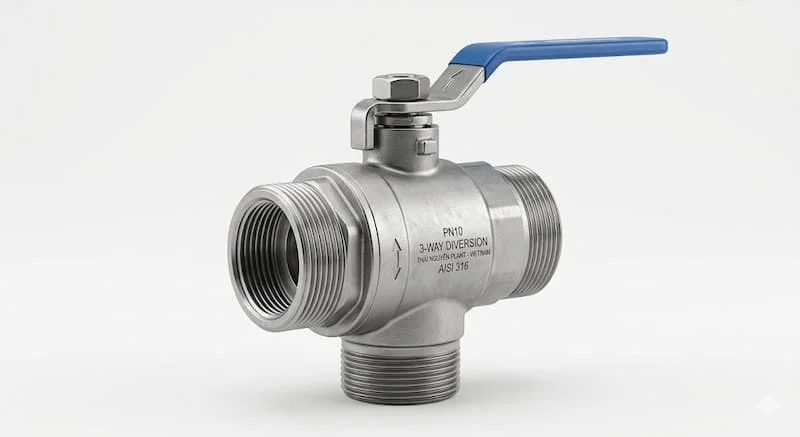

Van chia nước 3 ngã là gì?

Van chia nước 3 ngã là loại van cơ học sở hữu cấu trúc thân đặc biệt với 3 cổng kết nối đường ống dẫn lưu chất, được ứng dụng rộng rãi nhằm mục đích phân chia một dòng nước thành hai hướng riêng biệt, hoặc hòa trộn hai dòng lưu chất đầu vào thành một dòng đầu ra duy nhất.

Thiết bị van chia nước thông minh này cấu thành từ ba bộ phận cốt lõi:

• Thân van: Được đúc nguyên khối từ các vật liệu chịu lực nhằm bảo vệ cấu trúc bên trong.

• Bi van (hoặc đĩa van): Có đục lỗ xuyên tâm theo cấu trúc hình học chữ T hoặc chữ L để trực tiếp điều tiết hướng dòng chảy.

• Bộ phận điều khiển (Tay gạt, tay quay hoặc bộ truyền động tự động): Truyền lực cơ học từ bên ngoài để xoay bi van đến góc độ mong muốn.

Nguyên lý hoạt động của van nước 3 ngã

Nguyên lý hoạt động của dòng van nước 3 ngã dựa trên chuyển động xoay góc 90 độ của viên bi có khoét lỗ rỗng nằm trong lòng thân van để đóng/mở hoặc chuyển đổi hướng đi của dòng lưu chất. Để ứng dụng chính xác, kỹ sư cần phân biệt rõ hai cơ chế cấu trúc lỗ bi van sau:

• Van bi 3 ngã chữ T (T-Port): Lòng bi van được khoét thông 3 ngả dạng chữ T. Loại cấu trúc này cho phép dòng nước lưu thông đồng thời từ một cổng vào và phân phối ra hai cổng ra, hoặc hòa trộn hai dòng nước có nhiệt độ/áp suất khác nhau thành một.

• Van bi 3 ngã chữ L (L-Port): Lòng bi van khoét góc 90 độ dạng chữ L. Thiết bị này chỉ cho phép dòng nước đi từ cổng vào sang một trong hai cổng ra tại một thời điểm, nghĩa là khi cổng ra A mở thì cổng ra B bắt buộc phải đóng hoàn toàn.

Sở dĩ dòng van này giúp tối ưu hóa không gian thiết kế và tiết kiệm vật tư là vì một cụm van nước 3 ngã có khả năng thay thế hoàn toàn cho tổ hợp gồm 3 chiếc van 2 ngã thông thường kết hợp cùng 1 phụ kiện chữ T tiêu chuẩn. Nhờ giảm thiểu tối đa các điểm nối ren hoặc mặt bích, hệ thống điều khiển dòng chảy (flow control valve) trở nên vô cùng tinh gọn, giảm thiểu tối đa lực cản ma sát đường ống và triệt tiêu nguy cơ rò rỉ áp lực tại các điểm đấu nối trung gian.

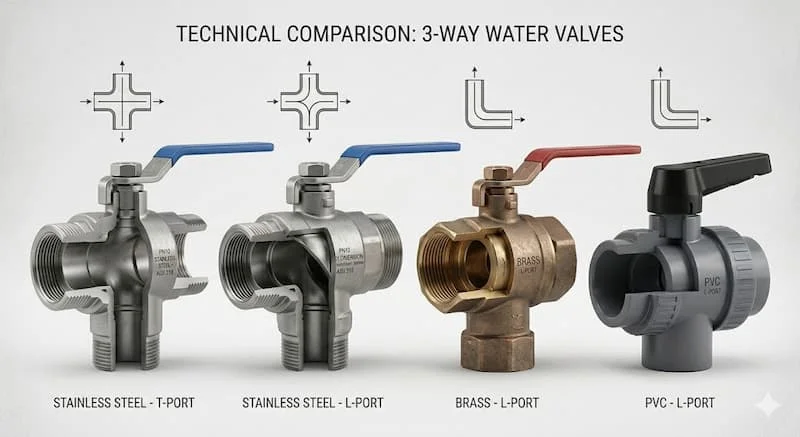

Các loại van nước 3 ngã phổ biến hiện nay

Dựa trên cấu trúc kỹ thuật và đặc tính vật liệu chế tạo, thị trường hiện nay phân chia thiết bị này thành các dòng sản phẩm mũi nhọn:

1. Van bi 3 ngã chữ T

• Đặc điểm: Cho phép thông suốt cả 3 cửa cùng lúc hoặc đóng bớt 1 cửa tùy góc xoay.

• Ưu điểm: Khả năng phân phối lưu lượng (water distribution) linh hoạt, đa nhiệm.

• Môi trường phù hợp: Hệ thống phân nhánh cấp nước, trộn nước nóng lạnh công nghiệp.

2. Van bi 3 ngã chữ L

• Đặc điểm: Chuyển đổi hướng dòng chảy luân phiên giữa các nhánh ống.

• Ưu điểm: Độ kín khít tuyệt đối, không có hiện tượng dòng lưu chất bị thông nhau giữa hai nhánh xả.

• Môi trường phù hợp: Hệ thống chuyển đổi nguồn nước cấp, hệ thống lọc tuần hoàn.

3. Van 3 ngã vật liệu Inox (SUS304, SUS316)

• Đặc điểm: Chế tạo hoàn toàn từ thép không gỉ cao cấp, chịu được axit và kiềm nhẹ.

• Ưu điểm: Độ bền cơ học cực cao, không bị oxy hóa rỉ sét, chịu được nhiệt độ và áp lực lớn.

• Môi trường phù hợp: Nhà máy chế biến thực phẩm, dược phẩm, đường ống dẫn hóa chất.

4. Van 3 ngã nhựa PVC / PPR

• Đặc điểm: Trọng lượng nhẹ, kết nối bằng phương pháp dán keo hoặc hàn nhiệt.

• Ưu điểm: Chi phí đầu tư rất rẻ, bề mặt lòng van trơn nhẵn chống bám cặn.

• Môi trường phù hợp: Hệ thống tưới tiêu nông nghiệp, nuôi trồng thủy sản, nước sinh hoạt dân dụng.

5. Van đồng 3 ngã

• Đặc điểm: Chế tạo từ đồng thau nguyên chất, kết nối bằng bước ren tiêu chuẩn.

• Ưu điểm: Kháng khuẩn tốt, độ bền ren ổn định, chịu được nhiệt độ của nước nóng sinh hoạt.

• Môi trường phù hợp: Đường ống cấp nước sạch gia đình, thiết bị vệ sinh, bình nóng lạnh.

Thông số kỹ thuật van chia nước 3 ngã cần biết

Khi lựa chọn van chia nước 3 ngã cho hệ thống đường ống (piping system), việc đọc hiểu các thông số kỹ thuật là bắt buộc để đảm bảo tính an toàn lắp đặt:

• Dải kích thước phổ biến: Từ DN15, DN20, DN25 (hệ dân dụng) cho đến DN50, DN100 (hệ công nghiệp).

• Kiểu kết nối van (valve connection): Kết nối ren trong/ren ngoài (cho size nhỏ), rắc co nhựa, hoặc kết nối mặt bích chuẩn ANSI/DIN (cho size lớn).

• Áp lực vận hành định mức: PN10, PN16, PN25 (tương đương 10 - 25 bar).

• Giới hạn nhiệt độ chịu đựng: Van nhựa (0 - 60 độ C), van đồng (0 - 90 độ C), van inox (0 - 180 độ C).

Kỹ sư có thể tham khảo bảng quy đổi kích thước và kiểu kết nối tiêu chuẩn dưới đây:

So sánh van 3 ngã với van 2 ngã thông thường

Để làm rõ giá trị cốt lõi của van chia nước 3 ngã, chúng ta hãy đặt nó lên bàn cân so sánh với dòng van 2 ngã truyền thống:

Nhìn vào bảng so sánh, rõ ràng van nước 3 ngã mang lại tư duy thiết kế hiện đại hơn. Thay vì vận hành một cụm điều khiển cồng kềnh với nhiều thao tác đóng mở phức tạp, một chiếc van 3 ngã duy nhất giải quyết triệt để bài toán phân phối nước, giúp giảm thiểu chi phí nhân công lắp đặt và thu gọn diện tích phòng máy lên tới 50%.

Nên chọn van chia nước 3 ngã inox, đồng hay nhựa?

Một sai lầm kinh điển của chủ đầu tư là luôn nghĩ vật liệu đắt tiền nhất (Inox) là tốt nhất cho mọi vị trí. Thực tế, chọn đúng vật liệu theo môi trường lưu chất mới mang lại hiệu quả kinh tế và độ bền cao nhất:

• Chọn van Inox 304/316 khi nào: Khi hệ thống vận hành chứa lưu chất có tính ăn mòn, nước nóng nhiệt độ cao trên 100 độ C hoặc môi trường yêu cầu nghiêm ngặt về vệ sinh an toàn thực phẩm. Việc cố tình dùng van đồng cho hóa chất sẽ khiến thân van bị ăn mòn rỗ, gây rò rỉ độc hại.

• Chọn van đồng khi nào: Phù hợp nhất cho mạng lưới cấp nước sạch sinh hoạt gia đình, hệ thống sưởi ấm, thiết bị vệ sinh. Đồng có đặc tính ức chế vi khuẩn tự nhiên, bước ren bền vững và chịu nhiệt ổn định ở mức giá phải chăng.

• Chọn van nhựa PVC/PPR khi nào: Cho các hệ thống tưới cây tự động, đường ống nước thô, nước nuôi trồng thủy sản hoặc hệ thống xử lý nước thải sinh hoạt áp lực thấp. Vật liệu nhựa hoàn toàn miễn nhiễm với hiện tượng oxy hóa bề mặt, trọng lượng nhẹ và tối ưu hóa ngân sách đầu tư ở mức thấp nhất.

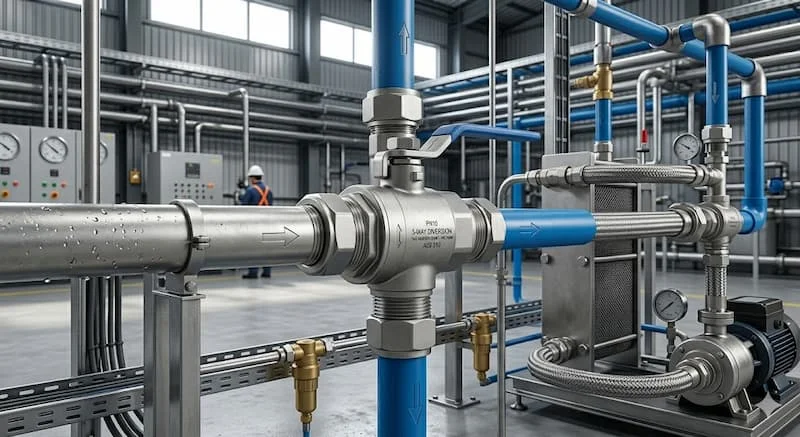

Van chia nước 3 ngã được dùng ở đâu?

Nhờ khả năng điều hướng dòng chảy thông minh, van chia nước 3 cửa có mặt trong hầu hết các hạ tầng kỹ thuật từ dân dụng đến công nghiệp:

• Hệ thống cấp nước và thiết bị vệ sinh: Dùng để chia nguồn nước từ vách tường ra đồng thời cho cả bồn cầu và vòi xịt vệ sinh, hoặc chia nước cho máy giặt và chậu rửa.

• Hệ thống lọc nước và xử lý nước thải: Sử dụng van 3 ngã chữ L để chuyển đổi linh hoạt giữa chế độ lọc nước tuần hoàn và chế độ xả rửa ngược màng lọc (Backwash).

• Hệ thống tưới tiêu tự động: Chia nhánh trục đường ống chính thành các phân khu tưới nhỏ lẻ, giúp cân bằng áp lực cho các đầu béc phun.

• Hệ thống điều hòa trung tâm (HVAC): Điều tiết tỷ lệ hòa trộn giữa dòng nước lạnh và dòng nước hồi để duy trì nhiệt độ chuẩn xác cho tòa nhà.

Những sai lầm thường gặp khi dùng van 3 ngã

Trong thực tế thi công, rất nhiều lỗi kỹ thuật xảy ra do người lắp đặt chưa hiểu rõ bản chất thiết bị:

• Nhầm lẫn tai hại giữa chữ T và chữ L: Mua van chữ L nhưng lại muốn dòng nước chảy ra đồng thời ở hai nhánh, kết quả là hệ thống không thể vận hành theo ý muốn.

• Lắp đặt sai chiều mũi tên dòng chảy: Nhiều dòng van 3 ngã quy định cố định một cổng là cửa vào (Inlet) và hai cổng còn lại là cửa ra (Outlet). Việc lắp ngược chiều sẽ khiến áp lực nước đẩy ngược bi van, gây kẹt tay gạt hoặc rò rỉ trong lòng van.

• Sử dụng sai vật liệu làm kín bước ren: Không quấn đủ vòng băng tan (cao su non) hoặc dùng sai loại gioăng gasket đệm ở các đầu kết nối, dẫn đến rò rỉ nước l rỉ rả sau khi hệ thống lên áp.

• Vận hành vượt ngưỡng áp suất chịu tải: Dùng van nhựa chịu áp tối đa 6 bar vào trục bơm tăng áp có áp lực đỉnh lên đến 10 bar gây nứt vỡ thân van.

Checklist chọn van chia nước 3 ngã đúng kỹ thuật

Để chọn mua chính xác dòng van chia nước 3 ngã mà không gặp lỗi hệ thống, hãy áp dụng quy trình kiểm tra 6 bước sau:

• Bước 1: Xác định rõ chức năng vận hành: Bạn cần chia dòng chạy đồng thời (chọn chữ T) hay chuyển hướng luân phiên (chọn chữ L)?

• Bước 2: Xác định kích thước đường ống: Kiểm tra đường kính ống đang dùng để chọn đúng size van tương ứng (Vd: Ống phi 21 chọn van DN15).

• Bước 3: Kiểm tra thông số áp lực và nhiệt độ: Đảm bảo áp suất vận hành tối đa của mạng lưới nằm trong giới hạn cho phép của van.

• Bước 4: Lựa chọn vật liệu phù hợp: Chọn Nhựa cho tưới tiêu/giá rẻ, Đồng cho nước sinh hoạt gia đình, Inox cho công nghiệp/hóa chất.

• Bước 5: Kiểm tra kiểu kết nối hiện tại: Hệ thống đang dùng là ren trong, ren ngoài hay kết nối mặt bích để mua phụ kiện tương thích.

• Bước 6: Xác định phương thức vận hành: Dùng tay gạt cơ học truyền thống hay cần tích hợp bộ điều khiển điện/khí nén tự động từ xa?

Hướng dẫn lắp đặt van nước 3 ngã đúng cách

Quá trình lắp đặt đòi hỏi kỹ thuật viên phải tuân thủ nghiêm ngặt các nguyên tắc cơ học để đảm bảo tuổi thọ thiết bị lâu dài:

• Vệ sinh sạch sẽ đầu ren ống: Trước khi vặn van vào trục ống, phải lau sạch bụi bẩn, bavia sắt hoặc cát sỏi bám trong lòng ren để tránh làm xước bi van khi vận hành.

• Quấn băng tan đúng kỹ thuật: Đối với kết nối ren, quấn băng tan theo chiều thuận của ren từ 15 - 20 vòng với lực kéo nhẹ để đảm bảo độ khít tuyệt đối.

• Siết lực vừa đủ, tránh lệch tâm: Sử dụng mỏ lết phù hợp ôm chặt vào phần gờ lục giác trên thân van để siết. Tuyệt đối không siết quá lực đối với van đồng hoặc van nhựa vì sẽ làm cháy ren hoặc nứt cổ van. Sau khi lắp, trục van và trục ống phải nằm trên một đường thẳng, không được lắp lệch tâm gây ứng suất bẻ gãy đầu kết nối.

• Nghiệm thu thử áp (Test rò rỉ): Mở nguồn nước chậm rãi để xả hết không khí tồn dư trong đường ống ra ngoài, sau đó nâng áp lực hệ thống lên mức vận hành để kiểm tra toàn diện các điểm nối xung quanh 3 cửa van.

Câu hỏi thường gặp về van chia nước 3 ngã

1. Van chia nước 3 ngã chữ T và chữ L khác nhau như thế nào?

Van chữ T có thể thông suốt cả 3 cửa cùng lúc, dùng để phân nhánh hoặc hòa trộn dòng nước. Van chữ L chỉ kết nối cửa chính với 1 trong 2 cửa còn lại tại một thời điểm, dùng thuần túy cho mục đích đảo hướng dòng chảy luân phiên.

2. Sử dụng van 3 ngã có làm sụt giảm áp lực nước của hệ thống không?

Bất kỳ phụ kiện nào trên đường ống cũng gây ra một lực cản dòng chảy nhất định. Tuy nhiên, van 3 ngã có thiết kế lòng bi rỗng hoàn toàn (Full Bore) sẽ giảm thiểu tối đa lực cản, giúp duy trì áp lực nước tốt hơn rất nhiều so với việc bạn dùng tổ hợp nhiều van đơn và cút nối chữ T thủ công.

3. Van nhựa 3 ngã có dùng cho hệ thống nước nóng được không?

Nếu hệ thống nước nóng của bạn là dòng nước sinh hoạt từ bình năng lượng mặt trời hoặc bình nóng lạnh (nhiệt độ từ $45 - 60^\circ\text{C}$), bạn phải sử dụng loại van làm bằng nhựa chịu nhiệt chuyên dụng PPR. Tuyệt đối không dùng van nhựa PVC thông thường vì nhựa PVC sẽ bị mềm hóa, biến dạng và giải phóng độc tố khi gặp nước nóng. Đối với nhiệt độ cao hơn, van đồng hoặc van inox là lựa chọn bắt buộc.

Cách chọn van chia nước 3 ngã phù hợp và bền lâu

Tóm lại, van chia nước 3 ngã là một bước tiến công nghệ giúp thay đổi tư duy thiết kế đường ống truyền thống. Bằng việc tích hợp nhiều chức năng điều hướng dòng chảy vào trong một thiết bị duy nhất, dòng van này không chỉ giúp bạn tối ưu hóa không gian, tiết kiệm đáng kể chi phí vật tư tưới tiêu hay xây dựng, mà còn nâng cao độ an toàn cho toàn bộ công trình trước nguy cơ rò rỉ lưu chất. Hãy luôn ghi nhớ nguyên tắc chọn đúng cấu trúc chữ T/L, đúng bản chất vật liệu theo môi trường và lắp đặt chuẩn kỹ thuật để thiết bị vận hành bền bỉ theo thời gian.

Bạn đang tìm kiếm giải pháp điều hướng dòng chảy tối ưu cho công trình của mình nhưng chưa biết nên chọn kích thước và vật liệu nào phù hợp? Hãy liên hệ ngay với đội ngũ kỹ sư chuyên nghiệp của chúng tôi để được tư vấn chuyên sâu, nhận catalogue thông số chi tiết và bảng báo giá các dòng van chia nước chính hãng, chất lượng cao với ưu đãi tốt nhất thị trường ngay hôm nay.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về van chia nước 3 ngã!
