Stop Globe Valve: Giải Pháp Kiểm Soát Lưu Lượng Chính Xác Cho Hệ Thống Công Nghiệp

Trong các hệ thống đường ống vận hành hơi nóng, nước hoặc dầu, việc điều tiết lưu lượng không đơn thuần chỉ là đóng hay mở. Thực tế tại nhiều nhà máy cho thấy, việc sử dụng các loại van thông thường cho mục đích điều tiết thường dẫn đến tình trạng dòng chảy không ổn định, rò rỉ nhẹ tại vị trí đóng hoặc gây hao tổn năng lượng vô ích.

Vấn đề nằm ở chỗ: không phải loại van nào cũng được thiết kế để chịu đựng áp lực từ việc tiết lưu (throttling). Nhiều kỹ sư và đơn vị thu mua vẫn chưa phân biệt rõ thế mạnh của van cầu so với các dòng van khác. Đây là dòng van đặc thù được chế tạo để thực hiện song song hai nhiệm vụ: đóng/mở hoàn toàn và điều tiết lưu lượng với độ chính xác cực cao. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và cách tối ưu hóa hiệu suất khi sử dụng dòng van này.

Stop Globe Valve là gì? Khám phá kiến thức nền tảng

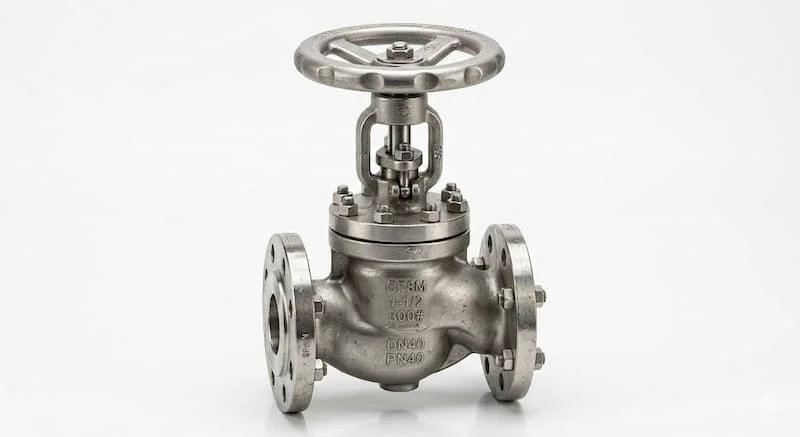

Stop globe valve (hay còn gọi là van cầu) là loại van dùng để đóng/mở và điều tiết dòng chảy, trong đó đĩa van di chuyển theo phương vuông góc với bề mặt ghế van để kiểm soát lưu lượng. Khác với van cổng (gate valve) vốn chỉ mạnh ở việc đóng hoặc mở hoàn toàn, van cầu cho phép người vận hành thay đổi khoảng cách giữa đĩa và ghế van một cách linh hoạt, từ đó thay đổi lưu lượng đi qua.

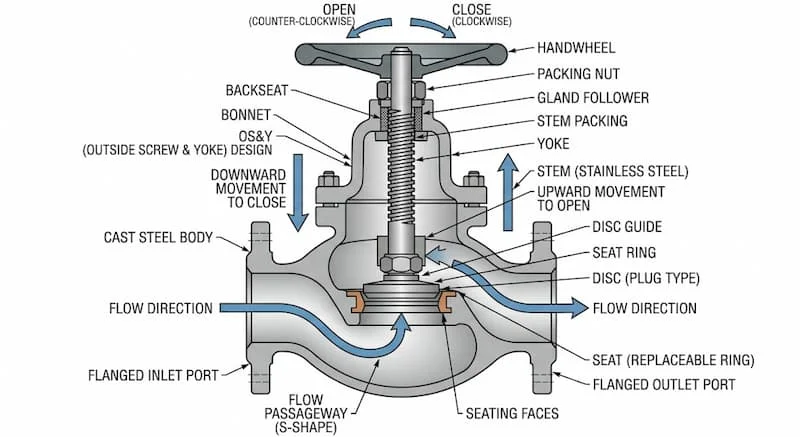

Về nguyên lý hoạt động, khi chúng ta tác động lực lên tay quay, trục van sẽ truyền động khiến đĩa van di chuyển lên hoặc xuống. Điểm mấu chốt nằm ở thiết kế thân van dạng chữ "S" hoặc hình cầu. Dòng lưu chất khi đi vào van sẽ bị đổi hướng, đi qua khe hở giữa đĩa và ghế van trước khi thoát ra đầu bên kia.

Về bản chất kỹ thuật, van cầu sở hữu khả năng điều tiết vượt trội so với ball valve (van bi) nhờ hành trình tuyến tính của đĩa van. Nó cũng đảm bảo độ kín khít khi đóng tốt hơn gate valve. Tuy nhiên, do dòng chảy bị đổi hướng bên trong thân van, một nhược điểm đặc trưng mà người dùng cần lưu ý chính là sự tổn thất áp suất (pressure drop) cao hơn so với các loại van dòng thẳng.

Phân tích chuyên sâu về các loại van cầu

Để lựa chọn thiết bị phù hợp, chúng ta cần phân tích sâu các biến thể thiết kế của dòng van này. Mỗi cấu trúc sẽ giải quyết một bài toán cụ thể về không gian và áp suất.

1. Phân loại cấu trúc thiết kế

• Straight Pattern (Dạng thẳng): Đây là loại phổ biến nhất, nơi trục van vuông góc với dòng chảy. Ưu điểm lớn nhất là dễ lắp đặt và bảo trì, phù hợp cho hầu hết các ứng dụng điều tiết cơ bản.

• Angle Globe Valve (Dạng góc): Một biến thể quan trọng là angle globe valve. Thiết kế này cho phép dòng chảy ra lệch 90 độ so với dòng vào. Việc sử dụng van góc giúp giảm đáng kể số lượng co nối (elbow) trong hệ thống, từ đó tối ưu không gian lắp đặt và giảm chi phí vật tư.

• Y-Pattern (Dạng chữ Y): Được thiết kế để khắc phục nhược điểm sụt áp. Thân van và trục tạo thành một góc chéo, giúp dòng chảy đi thẳng hơn, giảm thiểu lực cản và tăng hiệu suất thủy động học.

Bảng so sánh nhanh các loại van cầu:

2. Thông số kỹ thuật và Insight vật liệu

Khi lựa chọn van cầu, các thông số như kích thước (từ DN15 đến DN300+) và tiêu chuẩn áp lực (PN16, PN40, Class 150-300) là bắt buộc. Tuy nhiên, vật liệu mới là yếu tố quyết định tuổi thọ.

• Cast Iron (Gang): Phù hợp hệ thống nước sạch, áp suất thấp.

• Stainless Steel (Inox 304/316): Chống ăn mòn, dùng trong hóa chất, thực phẩm.

• Brass/Bronze (Đồng): Dùng cho các size nhỏ, hệ thống dân dụng hoặc khí nén.

Insight chuyên gia: Van cầu chịu áp suất rất tốt, nhưng nếu chọn size quá nhỏ so với lưu lượng thực tế, tổn thất áp suất sẽ trở thành "kẻ thù" tiêu tốn điện năng của bơm/máy nén phía trước.

3. So sánh đối trọng: Tại sao chọn van cầu?

Nhiều người thường nhầm lẫn khi sử dụng van bi cho việc điều tiết. Thực tế, van bi chỉ nên dùng cho đóng/mở nhanh (on/off). Nếu dùng van bi để điều tiết ở góc mở hẹp, dòng chảy vận tốc cao sẽ sớm làm xói mòn bi và seat van. Ngược lại, van cầu với đĩa van di chuyển tịnh tiến giúp dòng chảy phân bổ đều quanh chu vi ghế van, giảm thiểu hiện tượng xâm thực và rung lắc.

So với van cổng, van cầu có hành trình đóng mở ngắn hơn, giúp thao tác nhanh hơn và kiểm soát dòng chảy (flow control) chính xác đến từng milimet. Nếu hệ thống của bạn yêu cầu duy trì một áp suất đầu ra cố định hoặc lưu lượng không đổi, van cầu là lựa chọn không thể thay thế.

Ứng dụng thực tế và những sai lầm cần tránh

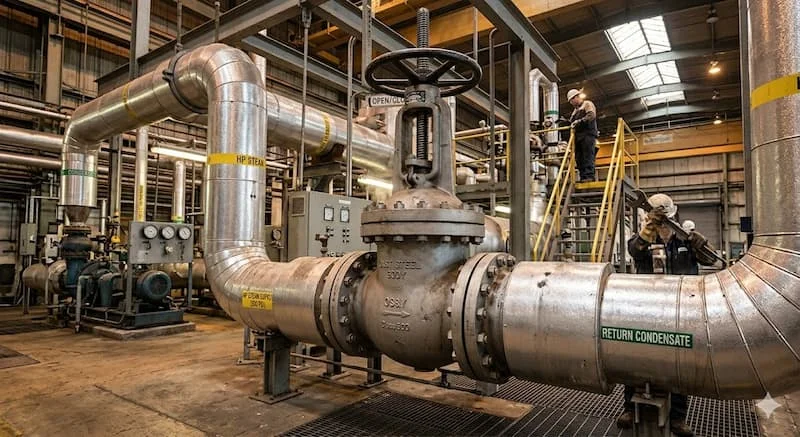

Van cầu là "trái tim" của các hệ thống Steam (hơi nóng), nơi cần điều tiết lượng hơi đi vào các bộ trao đổi nhiệt. Nó cũng xuất hiện dày đặc trong hệ thống HVAC, dầu khí và nhà máy xử lý nước.

Tuy nhiên, sai lầm phổ biến nhất là lắp ngược chiều dòng chảy. Trên thân mỗi chiếc van cầu luôn có mũi tên chỉ hướng. Lắp ngược không chỉ làm mất khả năng điều tiết mà còn khiến áp suất đẩy trực tiếp vào đệm làm kín (packing), gây rò rỉ cổ van. Một sai lầm khác là sử dụng van cầu cho các dòng lưu chất có chứa tạp chất rắn hoặc chất sệt, điều này sẽ khiến cặn bẩn bám vào khoang chữ "S", gây kẹt van và hư hỏng đĩa van.

Checklist lựa chọn và bảo trì chuyên nghiệp

Để đảm bảo hệ thống vận hành bền bỉ, hãy áp dụng quy trình kiểm soát sau:

Cách chọn van tối ưu:

1. Xác định lưu chất: Có tính ăn mòn hay nhiệt độ cao không?

2. Tính toán Delta P: Sụt áp qua van có nằm trong mức cho phép?

3. Kiểu kết nối: Bắt vít, mặt bích hay hàn?

4. Lựa chọn cấu trúc: Sử dụng angle globe valve nếu cần tiết kiệm không gian tại các góc cua.

Checklist nhanh khi lắp đặt:

• Kiểm tra đúng chiều mũi tên trên thân van.

• Đảm bảo vị trí lắp đặt đủ không gian để xoay tay quay và bảo trì trục.

• Kiểm tra áp suất định mức (PN/Class) có phù hợp với đường ống.

• Định kỳ 6-12 tháng cần kiểm tra và bôi trơn trục van, kiểm tra độ kín của đệm làm kín.

Giải đáp thắc mắc (FAQ)

Stop globe valve khác gì so với globe valve thông thường?

Thực tế chúng là cùng một loại. Thuật ngữ "stop" nhấn mạnh vào khả năng đóng kín hoàn toàn (như một van chặn) bên cạnh chức năng điều tiết vốn có của dòng van cầu.

Van cầu có gây sụt áp nghiêm trọng không?

Có. Do thiết kế dòng chảy phải uốn cong bên trong thân van, tổn thất áp suất của van cầu cao hơn nhiều so với van bi hay van cổng. Vì vậy, cần tính toán kỹ công suất bơm khi sử dụng.

Khi nào không nên sử dụng van cầu?

Không nên dùng cho các hệ thống đòi hỏi lưu lượng lớn liên tục mà không cần điều tiết, hoặc các dòng lưu chất chứa nhiều tạp chất cứng, xơ sợi.

Van này có dùng được cho hơi nóng (Steam) không?

Hoàn toàn phù hợp. Đây là loại van tiêu chuẩn cho các đường ống hơi nhờ khả năng chịu nhiệt và kiểm soát áp suất hơi cực kỳ ổn định.

Kết luận

Stop globe valve không chỉ là một thiết bị đóng ngắt mà là một công cụ kiểm soát hiệu suất hệ thống. Việc hiểu rõ sự khác biệt giữa các dạng thân thẳng, dạng chữ Y hay angle globe valve sẽ giúp bạn tối ưu hóa chi phí vận hành và kéo dài tuổi thọ cho các thiết bị hạ nguồn (downstream). Chọn đúng loại van là cách tốt nhất để đảm bảo hệ thống vận hành an toàn và chính xác.

Nếu bạn đang băn khoăn về việc tính toán thông số kỹ thuật hoặc lựa chọn vật liệu cho dự án sắp tới, hãy liên hệ với đội ngũ chuyên gia để được tư vấn chi tiết.
