BS4504 PN16 Flange Là Gì? Thông Số Kỹ Thuật Và Ứng Dụng Thực Tế

Vì Sao mặt bích BS4504 PN16 Được Dùng Rộng Rãi Trong Hệ Thống Đường Ống?

Trong các hệ thống hạ tầng kỹ thuật hiện đại như nhà máy cấp nước, hệ thống điều hòa không khí trung tâm (HVAC) hay hệ thống phòng cháy chữa cháy (PCCC), sự ổn định của các mối nối đường ống là yếu tố sống còn. Một sai sót nhỏ trong việc lựa chọn tiêu chuẩn mặt bích có thể dẫn đến việc không khớp tâm lỗ bu lông (bolt hole), gây rò rỉ nghiêm trọng hoặc không chịu tải được áp suất vận hành, dẫn đến nguy cơ nứt vỡ hệ thống.

Nhiều kỹ sư và nhà thầu thường nghe nhắc đến thuật ngữ mặt bích BS4504 PN16, nhưng không phải ai cũng hiểu rõ PN16 là gì, nó có khả năng chịu tải thực tế ra sao, hay tại sao nó không thể thay thế tùy tiện cho các dòng ANSI của Mỹ. Việc hiểu sai các thông số kỹ thuật này không chỉ gây lãng phí ngân sách mà còn tiềm ẩn rủi ro mất an toàn kỹ thuật.

Bài viết dưới đây sẽ phân tích chuyên sâu về tiêu chuẩn BS4504 PN16, từ cấu tạo, kích thước đến các ứng dụng thực tế, giúp bạn có cái nhìn toàn diện để đưa ra quyết định chính xác nhất cho công trình của mình.

BS4504 PN16 Flange Là Gì?

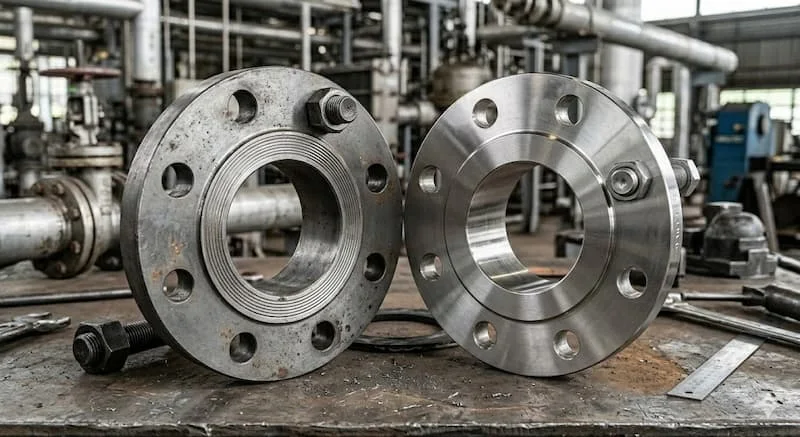

BS4504 PN16 flange là loại mặt bích sản xuất theo tiêu chuẩn Anh (British Standard), được thiết kế để sử dụng trong các hệ thống đường ống áp lực trung bình. Trong đó, BS viết tắt của British Standard, và PN (Pressure Nominal) là áp suất danh nghĩa mà mặt bích có thể chịu đựng được ở điều kiện nhiệt độ tiêu chuẩn.

Cụ thể, con số 16 biểu thị áp suất làm việc tối đa là 16 bar (tương đương khoảng 1.6 MPa hoặc 232 psi). Tiêu chuẩn BS4504 là "tiền thân" quan trọng và có mối quan hệ mật thiết với các hệ tiêu chuẩn hiện đại hơn như EN 1092-1 của Châu Âu và DIN của Đức. Thực tế, trong nhiều catalogue kỹ thuật hiện nay, mặt bích BS4504 PN16 thường có thông số lỗ bu lông và đường kính ngoài gần như tương đồng với DIN PN16, tạo thuận lợi cho việc bảo trì và thay thế toàn cầu.

Nguyên Lý Hoạt Động Của PN16 Flange

Nguyên lý cốt lõi của mặt bích PN16 nằm ở việc tạo ra một mối nối kín khít tuyệt đối giữa hai đoạn ống hoặc giữa ống với thiết bị (van, máy bơm). Cơ chế này được hình thành bởi sự kết hợp của ba thành phần: bề mặt mặt bích (flange face), vòng đệm (gasket) và lực siết bu lông.

Khi siết chặt các bu lông theo đúng momen xoắn (torque), lực ép sẽ nén vòng đệm vào giữa hai bề mặt mặt bích. Vòng đệm lúc này đóng vai trò lấp đầy các rãnh siêu nhỏ trên bề mặt kim loại, ngăn chặn dòng lưu chất thoát ra ngoài. Đồng thời, nó còn giúp hấp thụ các rung động phát sinh trong quá trình vận hành máy bơm hoặc sự giãn nở nhiệt của đường ống.

Việc chọn đúng loại mặt bích PN16 là cực kỳ quan trọng vì độ dày của bích và số lượng lỗ bu lông được tính toán chính xác để chống lại lực uốn và lực tách lớp dưới áp suất 16 bar. Có hai kiểu bề mặt phổ biến:

• RF (Raised Face): Có gờ cao ở giữa để tập trung áp lực lên vòng đệm, tăng hiệu quả làm kín.

• FF (Flat Face): Bề mặt phẳng hoàn toàn, thường dùng cho mặt bích gang để tránh gây nứt vỡ khi siết quá chặt.

Các Loại mặt bích BS4504 PN16 Phổ Biến

Tùy vào yêu cầu kỹ thuật của mối nối và phương thức thi công, tiêu chuẩn BS4504 PN16 được chia thành nhiều chủng loại khác nhau:

1. Slip On Flange (Mặt bích rỗng): Đây là loại phổ biến nhất nhờ việc lắp đặt dễ dàng. Ống được đút vào bên trong lòng mặt bích và hàn cả hai mặt (trong và ngoài). Ưu điểm là chi phí thấp và dễ căn chỉnh.

2. Weld Neck Flange (Mặt bích cổ cao): Có phần cổ dài được vát mép để hàn đối đầu với ống. Loại này có khả năng chịu áp lực cực tốt, giúp phân phối lại ứng suất (stress concentration) từ mặt bích sang đường ống, thường dùng cho các vị trí quan trọng hoặc nhiệt độ thay đổi liên tục.

3. Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu đường ống hoặc các vòi chờ, cho phép dễ dàng mở rộng hệ thống sau này.

4. Threaded Flange (Mặt bích ren): Kết nối bằng ren thay vì hàn. Đây là lựa chọn tối ưu cho các khu vực dễ cháy nổ, nơi việc hàn bị cấm, hoặc dùng cho các hệ thống có áp suất thấp.

5. Plate Flange (Mặt bích phẳng): Đơn giản là một tấm kim loại tròn có lỗ. Nó cực kỳ phổ biến trong các hệ thống cấp thoát nước nhờ giá thành rẻ và tính linh hoạt cao.

Thông Số Kỹ Thuật BS4504 PN16 Flange

Để đảm bảo việc đặt hàng và lắp đặt chính xác, kỹ sư cần nắm rõ bảng thông số kích thước (dimensions). Dưới đây là bảng tổng quát cho dòng BS4504 PN16:

Khi phân tích bản vẽ kỹ thuật, bạn cần đặc biệt lưu ý các trị số sau:

• Outside Diameter (OD): Đường kính ngoài tổng thể của mặt bích.

• Bolt Circle Diameter (PCD): Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số quyết định hai mặt bích có lắp khớp với nhau hay không.

• Number of Holes: Số lượng lỗ bu lông (Ví dụ: DN100 PN16 thường có 8 lỗ).

• Thickness (T): Độ dày mặt bích, ảnh hưởng trực tiếp đến khả năng chịu áp lực.

PN16 Có Nghĩa Là Gì? Có Chịu Được 16 Bar Thực Tế Không?

Một hiểu lầm phổ biến là mặt bích PN16 sẽ luôn chịu được 16 bar trong mọi điều kiện. Thực tế, PN16 là áp suất danh nghĩa tại nhiệt độ phòng (khoảng 20°C - 30°C).

Nguyên lý vật lý chỉ ra rằng: Nhiệt độ càng cao, khả năng chịu áp lực của vật liệu càng giảm. Nếu hệ thống của bạn vận hành ở nhiệt độ 200°C, mặt bích PN16 có thể chỉ còn chịu được khoảng 11-13 bar tùy thuộc vào vật liệu (thép carbon hay inox). Mối quan hệ giữa áp suất và nhiệt độ (Pressure-Temperature Relationship) là biểu đồ mà các kỹ sư phải kiểm tra kỹ trước khi thiết kế hệ thống hơi nóng hoặc dầu truyền nhiệt.

Vật liệu cấu tạo cũng đóng vai trò quyết định. Mặt bích bằng thép rèn (Forged Steel) sẽ có độ bền mỏi và khả năng chịu nhiệt tốt hơn nhiều so với mặt bích gang cầu trong cùng một điều kiện PN16.

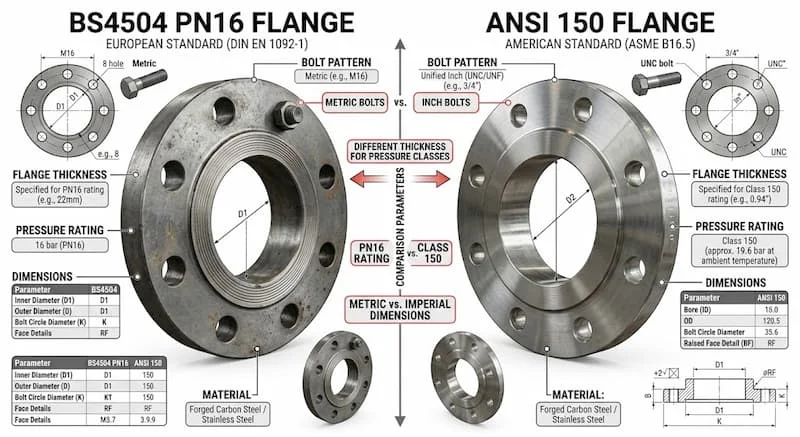

So Sánh BS4504 PN16 Với ANSI 150 Và DIN PN16

Việc nhầm lẫn giữa các hệ tiêu chuẩn là nguyên nhân hàng đầu gây ra sự cố tại công trường.

Tại sao BS4504 gần với DIN hơn ANSI?

Vì cả BS4504 và DIN đều sử dụng hệ mét và cùng tuân theo triết lý thiết kế PN của Châu Âu. Trong khi đó, ANSI 150 sử dụng hệ inch với cách tính toán số lượng và đường kính lỗ bu lông hoàn toàn khác. Bạn không thể lắp một mặt bích ANSI 150 vào một mặt bích BS4504 PN16 dù chúng có cùng kích thước đường ống danh nghĩa (ví dụ cùng là 4 inch/DN100).

Vật Liệu BS4504 PN16 Flange Và Cách Chọn

Lựa chọn vật liệu đúng không chỉ đảm bảo kỹ thuật mà còn tối ưu hóa chi phí vòng đời dự án:

• Carbon Steel (Thép Carbon - A105, Q235): Là loại phổ biến nhất. Ưu điểm là giá thành tốt, độ cứng cao. Thường được mạ kẽm nhúng nóng hoặc sơn chống rỉ để dùng trong hệ thống nước công nghiệp.

• Stainless Steel (Inox 304, 316): Dùng trong môi trường ăn mòn, thực phẩm hoặc hóa chất. Inox 316 được ưu tiên cho các ứng dụng gần biển hoặc xử lý nước thải nhờ khả năng chống ăn mòn lỗ chỗ vượt trội.

• Ductile Iron (Gang cầu): Đây là "vua" trong hệ thống PCCC flange và cấp nước đô thị. Gang cầu có độ bền kéo tốt và khả năng hấp thụ chấn động tuyệt vời, đồng thời chi phí rẻ hơn thép.

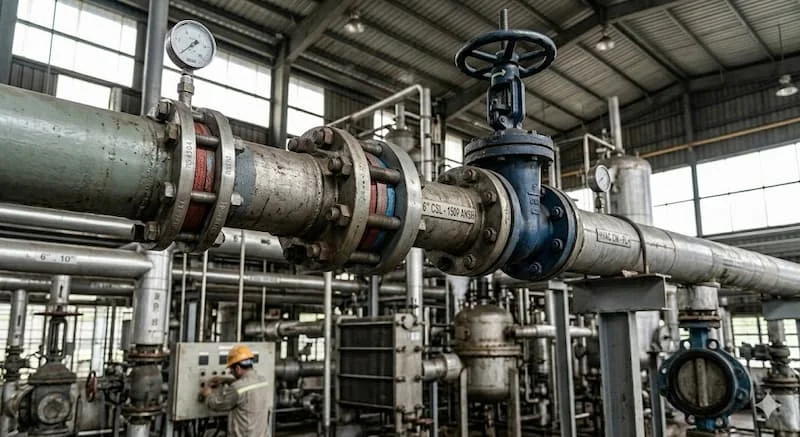

Ứng Dụng Của mặt bích BS4504 PN16 Trong Công Nghiệp

Nhờ tính chuẩn hóa cao, mặt bích BS4504 PN16 xuất hiện trong hầu hết các công trình hạ tầng:

• Hệ cấp thoát nước: Kết nối các đường ống dẫn nước sạch, nước thải đô thị.

• Hệ thống HVAC: Dùng trong các đường ống dẫn nước lạnh (Chiller) hoặc nước nóng trong các tòa nhà cao tầng.

• PCCC (Phòng cháy chữa cháy): Kết nối cụm bơm chữa cháy, các đường ống trục đứng nhờ khả năng chịu áp suất ổn định.

• Công nghiệp thực phẩm & dược phẩm: Sử dụng biến thể bằng inox để đảm bảo vệ sinh.

• Hệ khí nén: Dùng cho các đường dẫn khí áp lực trung bình trong nhà máy.

Khi Nào Nên Dùng PN16 Flange?

Bạn nên ưu tiên lựa chọn mặt bích PN16 khi hệ thống vận hành trong khoảng áp suất từ 10 bar đến 15 bar để có hệ số an toàn tốt nhất. Nó là sự lựa chọn "vàng" cho các hệ piping tiêu chuẩn Châu Âu.

Tuy nhiên, không nên dùng PN16 trong các trường hợp:

1. Hệ thống áp lực cực cao (như thủy điện hoặc trạm bơm cao áp trên 20 bar) – Lúc này cần chuyển sang PN25, PN40 hoặc ANSI 300.

2. Môi trường nhiệt độ quá lớn (trên 350°C) – Vật liệu sẽ bị dẻo hóa, gây nguy cơ rò rỉ tại mối nối.

Sai Lầm Thường Gặp Khi Chọn mặt bích BS4504 PN16

1. Nhầm PN10 với PN16: Ở một số kích thước nhỏ (như DN15 - DN40), PN10 và PN16 có thể giống nhau về số lỗ bu lông, nhưng từ DN50 trở lên, chúng hoàn toàn khác nhau. Lắp nhầm sẽ không thể xỏ bu lông.

2. Dùng sai tiêu chuẩn bu lông: Mặt bích hệ mét (BS4504) yêu cầu bu lông hệ mét (M12, M16, M20...). Dùng bu lông hệ inch sẽ gây lỏng lẻo hoặc cháy ren.

3. Không kiểm tra Gasket: Sử dụng vòng đệm chịu nhiệt thấp cho hệ hơi hoặc vòng đệm không chịu được hóa chất sẽ gây rò rỉ sau vài tuần vận hành.

4. Sai kiểu bề mặt (Face type): Lắp một mặt bích RF vào một mặt bích FF có thể làm vênh bề mặt hoặc hỏng vòng đệm khi siết lực.

Checklist Chọn BS4504 PN16 Flange Đúng Kỹ Thuật

Trước khi ký đơn hàng, hãy rà soát lại các mục sau:

• Xác định DN (Diameter Nominal): Kích thước ống là bao nhiêu?

• Áp suất vận hành: Áp suất thực tế có vượt quá 16 bar không?

• Vật liệu: Thép, gang hay inox phù hợp với lưu chất?

• Đối chiếu Bolt Hole: Số lượng và đường kính lỗ bu lông có khớp với thiết bị (van/bơm) hiện tại?

• Kiểm tra Flange Face: Cần loại RF hay FF?

• Gasket tương thích: Đã có vòng đệm đi kèm chưa?

Hướng Dẫn Lắp Đặt PN16 Flange Chuẩn Kỹ Thuật

Lắp đặt đúng cách quyết định 50% tuổi thọ mối nối:

1. Làm sạch: Vệ sinh kỹ bề mặt mặt bích, loại bỏ rỉ sét hoặc lớp sơn thừa.

2. Đặt Gasket: Đặt vòng đệm vào chính giữa, đảm bảo không bị lệch khỏi lòng ống.

3. Siết bu lông đối xứng: Luôn siết theo hình sao (đối chéo nhau) để lực ép được phân bổ đều, tránh làm vênh mặt bích.

4. Torque chuẩn: Sử dụng cờ lê lực để đạt được momen xoắn theo khuyến cáo của nhà sản xuất.

5. Leak test: Sau khi lắp xong, thực hiện thử áp (test áp) bằng nước để kiểm tra rò rỉ trước khi đưa vào vận hành chính thức.

FAQ Về BS4504 PN16 Flange

1. BS4504 PN16 flange chịu được bao nhiêu bar?

Mặt bích này chịu được tối đa 16 bar ở nhiệt độ tiêu chuẩn (20-30°C). Khi nhiệt độ tăng, khả năng chịu áp sẽ giảm dần.

2. PN16 có thay thế ANSI 150 được không?

Không. Mặc dù áp suất danh nghĩa khá gần nhau, nhưng kích thước đường kính ngoài và sơ đồ lỗ bu lông của hai tiêu chuẩn này không khớp nhau.

3. BS4504 và DIN flange có giống nhau không?

Về cơ bản là rất giống nhau và thường có thể lắp lẫn cho nhau ở cấp áp suất PN16, vì BS4504 được xây dựng dựa trên nền tảng của các tiêu chuẩn Châu Âu.

4. Nên dùng RF hay FF flange?

Dùng RF (có gờ) cho mặt bích thép để tăng độ kín. Dùng FF (phẳng) cho mặt bích gang để tránh ứng suất gây nứt vỡ vai bích.

Tổng Kết Về BS4504 PN16 Flange

Mặt bích BS4504 PN16 là giải pháp kết nối tiêu chuẩn, an toàn và cực kỳ linh hoạt cho các hệ thống áp lực trung bình. Việc hiểu rõ các thông số kỹ thuật, từ áp suất danh nghĩa PN đến vật liệu và kiểu bề mặt, không chỉ giúp hệ thống vận hành bền bỉ mà còn tránh được những lãng phí không đáng có do sai sót kỹ thuật.

Nếu bạn đang xây dựng hệ thống PCCC flange hoặc đường ống nước công nghiệp, hãy luôn tuân thủ checklist kỹ thuật để đảm bảo mọi mối nối đều đạt chuẩn chất lượng cao nhất.
