Flange 8 Inch ANSI 150: Thông Số, Phân Loại Và Ứng Dụng Chuyên Sâu

Trong bất kỳ hệ thống đường ống công nghiệp nào, việc kết nối các thành phần một cách chắc chắn và kín khít là ưu tiên hàng đầu. Một sai lệch nhỏ trong việc lựa chọn mặt bích có thể dẫn đến rò rỉ lưu chất, sụt giảm áp suất hoặc gây ra tình trạng downtime kéo dài, ảnh hưởng nghiêm trọng đến tiến độ sản xuất. Trong đó, mặt bích 8 inch ANSI 150 là một trong những linh kiện được săn đón và sử dụng nhiều nhất nhờ tính linh hoạt và độ tin cậy cao.

Tuy nhiên, thực tế cho thấy nhiều kỹ thuật viên vẫn gặp khó khăn khi phân biệt dòng 8 inch flange này với các cấp áp lực khác, hoặc lúng túng trong việc đối chiếu thông số kỹ thuật. Bài viết này sẽ phân tích toàn diện về ANSI class 150 flange kích thước 8 inch, từ cấu tạo, vật liệu đến những lưu ý lắp đặt cốt yếu để đảm bảo hệ thống của bạn vận hành hoàn hảo.

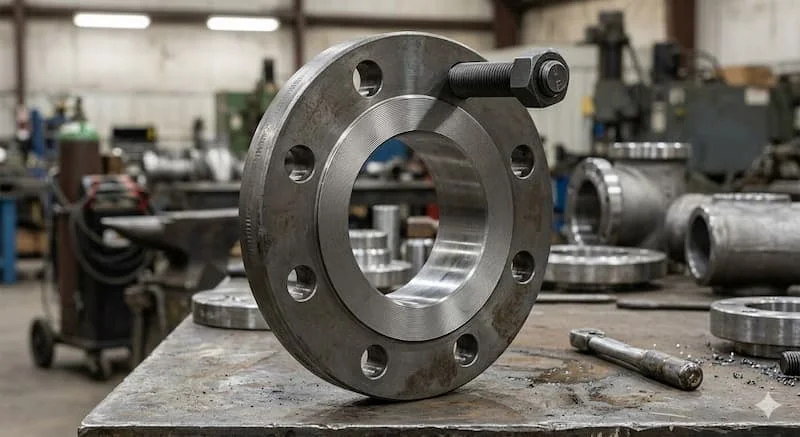

Flange 8 Inch ANSI 150 Là Gì?

Về mặt thuật ngữ, flange 8 inch ANSI 150 là loại mặt bích có kích thước danh nghĩa 8 inch, được sản xuất và thử nghiệm theo tiêu chuẩn ASME/ANSI B16.5 của Hoa Kỳ. Đây là tiêu chuẩn vàng cho các hệ thống đường ống trên toàn thế giới, đảm bảo tính đồng nhất về kích thước và khả năng chịu tải.

Cụ thể, ký hiệu "8 inch" tương ứng với kích thước đường ống danh nghĩa (NPS), tương đương với đường kính trong DN200 theo hệ mét. Ký hiệu "ANSI 150" (hay Class 150) đại diện cho cấp áp lực của mặt bích. Nhiều người lầm tưởng con số 150 này là áp suất làm việc tối đa 150 PSI, nhưng thực tế, đây là một định danh phân loại áp lực trong một dải nhiệt độ nhất định.

Nguyên Lý Hoạt Động Của ANSI 150 Flange

Nguyên lý cốt lõi của mặt bích 8 inch ANSI 150 là tạo ra một mối nối cơ khí có thể tháo rời nhưng vẫn đảm bảo độ kín khít tương đương với mối hàn. Cơ chế làm kín (sealing) được thực hiện thông qua việc siết chặt hệ thống bulong, từ đó ép chặt một lớp gioăng (gasket) nằm giữa hai bề mặt mặt bích.

Cấu tạo của một bộ kết nối chuẩn ANSI 150 bao gồm:

• Flange Face: Bề mặt tiếp xúc trực tiếp với gioăng.

• Bolt Holes: 8 lỗ bulong được phân bổ đều trên vòng tròn đồng tâm.

• Gasket: Thành phần đóng vai trò lấp đầy các kẽ hở siêu nhỏ giữa hai mặt bích.

• Hub: Phần cổ bích giúp phân phối ứng lực từ đường ống vào mặt bích.

Sở dĩ ANSI 150 phù hợp với hệ thống áp lực trung bình là do thiết kế độ dày mặt bích và số lượng bulong đã được tính toán để cân bằng giữa chi phí vật liệu và khả năng chịu tải cơ học. Gasket đóng vai trò "linh hồn" trong hệ thống này; nếu chọn sai loại gioăng, dù mặt bích có tốt đến đâu thì nguy cơ rò rỉ vẫn hiện hữu.

Các Loại mặt bích 8 Inch ANSI 150 Phổ Biến

Tùy vào phương thức kết nối với đường ống và yêu cầu vận hành, mặt bích 8 inch ANSI 150 được chia thành các loại chính:

1. Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài được hàn đối đầu với ống. Loại này có khả năng chịu áp suất và nhiệt độ cực tốt, thường dùng cho các vị trí trọng yếu (critical) trong nhà máy.

2. Slip On Flange (Mặt bích hàn trượt): Ống được xỏ vào bên trong mặt bích và hàn ở cả hai mặt. Ưu điểm là dễ lắp đặt, căn chỉnh và giá thành rẻ hơn Weld Neck.

3. Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu đường ống hoặc các cửa chờ, phục vụ cho việc mở rộng hệ thống hoặc bảo trì sau này.

4. Threaded Flange (Mặt bích ren): Kết nối bằng ren, không cần hàn. Đây là lựa chọn lý tưởng cho các khu vực dễ cháy nổ, nơi việc hàn xì bị hạn chế nghiêm ngặt.

5. Socket Weld Flange: Thường dùng cho các đường ống nhỏ hơn, nhưng ở size 8 inch, loại này ít phổ biến hơn Slip On do yêu cầu về độ chịu lực tại mối hàn.

Thông Số Kỹ Thuật Flange 8 Inch ANSI 150

Việc nắm vững kích thước hình học là điều kiện tiên quyết để lắp đặt chính xác. Dưới đây là bảng thông số tiêu chuẩn cho dòng mặt bích 8 inch ANSI 150 theo ASME B16.5:

Điểm cần lưu ý là Raised Face (RF) – phần gờ cao lên ở bề mặt tiếp xúc. Với chuẩn ANSI 150, phần RF này thường cao 2mm, giúp tập trung lực ép lên gioăng, tăng cường khả năng chống rò rỉ. Khi đối chiếu bản vẽ kỹ thuật, bạn phải kiểm tra kỹ độ dày tổng thể bao gồm cả phần RF này.

ANSI 150 Có Chịu Được Bao Nhiêu Áp?

Một sai lầm "kinh điển" là mặc định ANSI 150 chỉ chịu được 150 PSI. Thực tế, khả năng chịu áp của mặt bích là một đại lượng biến thiên phụ thuộc vào nhiệt độ và vật liệu.

Theo bảng Pressure-Temperature Rating của ASME B16.5:

• Ở nhiệt độ môi trường (khoảng 38°C), mặt bích thép carbon Class 150 có thể chịu áp lên tới 285 PSI (khoảng 19.6 bar).

• Khi nhiệt độ tăng lên (ví dụ 300°C), khả năng chịu áp sẽ giảm xuống chỉ còn khoảng 140 PSI.

Tại sao lại có hiện tượng này? Khi nhiệt độ tăng, vật liệu kim loại bị giãn nở và giảm độ bền cơ học (yield strength), khiến mặt bích dễ bị biến dạng dưới áp lực cao. Do đó, việc chọn mặt bích 8 inch ansi 150 phải luôn đi kèm với biểu đồ nhiệt độ thực tế của dòng lưu chất.

So Sánh Flange ANSI 150 Với ANSI 300 Và JIS 10K

Trong quá trình mua hàng, người dùng thường phân vân giữa các chuẩn mặt bích. Sự khác biệt nằm ở cấu trúc vật lý và khả năng tải:

Phân tích chuyên sâu: ANSI 150 phổ biến nhất vì nó đáp ứng được khoảng 80% các hệ thống dân dụng và công nghiệp nhẹ với mức chi phí tối ưu. Tuy nhiên, tuyệt đối không được lắp lẫn ANSI 150 vào hệ thống ANSI 300 vì số lỗ bulong và vòng chia lỗ (PCD) hoàn toàn khác nhau, việc cưỡng ép kết nối sẽ phá hủy hệ thống ngay khi vận hành.

Vật Liệu Flange ANSI 150 Và Cách Lựa Chọn

Vật liệu quyết định độ bền và khả năng chống lại sự ăn mòn của môi trường.

• Carbon Steel (ASTM A105): Là loại vật liệu phổ biến nhất. Giá thành tốt, độ bền cơ học cao, phù hợp cho nước, dầu, khí và các hệ thống hơi không có tính ăn mòn hóa học.

• Stainless Steel (ASTM A182 F304/F316):

  • SS304: Chống rỉ sét tốt, dùng cho thực phẩm, dược phẩm.

  • SS316: Chứa Molybdenum giúp chống ăn mòn clorua và hóa chất cực tốt. Nếu hệ thống của bạn gần biển hoặc dẫn hóa chất, SS316 là lựa chọn bắt buộc dù giá cao hơn.

• Alloy Steel: Dùng cho các ứng dụng nhiệt độ cao đặc thù nơi thép carbon bị oxy hóa nhanh chóng.

Khi lựa chọn, hãy đặt câu hỏi: Lưu chất là gì? Môi trường có muối biển không? Nếu chọn sai vật liệu, mặt bích sẽ bị "rỗ" hoặc ăn mòn từ bên trong, dẫn đến nguy cơ nổ ống cực kỳ nguy hiểm.

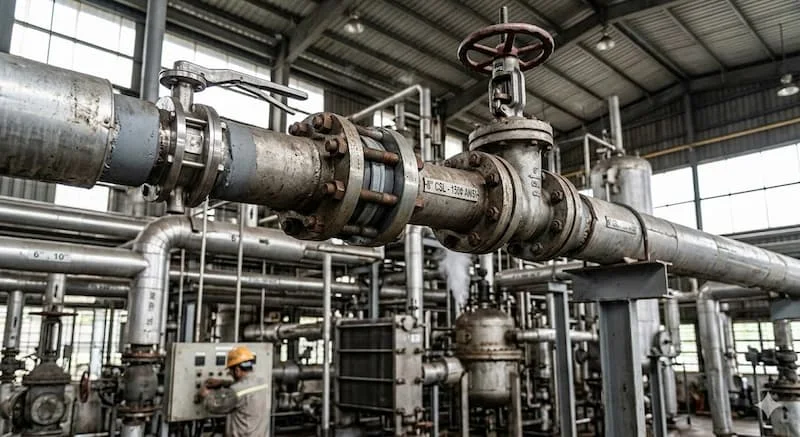

Ứng Dụng Của Flange 8 Inch ANSI 150 Trong Công Nghiệp

Nhờ kích thước 8 inch flange lớn vừa đủ để truyền tải lưu lượng cao và chuẩn áp lực 150 PSI an toàn, dòng mặt bích này xuất hiện trong:

1. Hệ thống PCCC: Các đường ống trục chính dẫn nước cho tòa nhà và nhà xưởng.

2. Xử lý nước thải: Kết nối các máy bơm công suất lớn với hệ thống bể lọc.

3. Công nghiệp thực phẩm: Đường ống dẫn nguyên liệu lỏng trong các nhà máy bia, sữa (thường dùng Inox 304).

4. Hệ thống HVAC: Đường ống nước lạnh (chilled water) cho các trung tâm thương mại.

5. Ngành dầu khí: Các hệ thống đường ống dẫn dầu thô áp suất thấp hoặc nước dằn tàu.

Sai Lầm Thường Gặp Khi Chọn Flange 8 Inch ANSI 150

Để tránh lãng phí ngân sách và đảm bảo an toàn, bạn cần lưu ý:

• Sai lầm 1: Nhầm pressure class. Mua nhầm ANSI 300 cho hệ thống 150 dẫn đến việc không lắp vừa lỗ bulong và tốn kém chi phí vô ích.

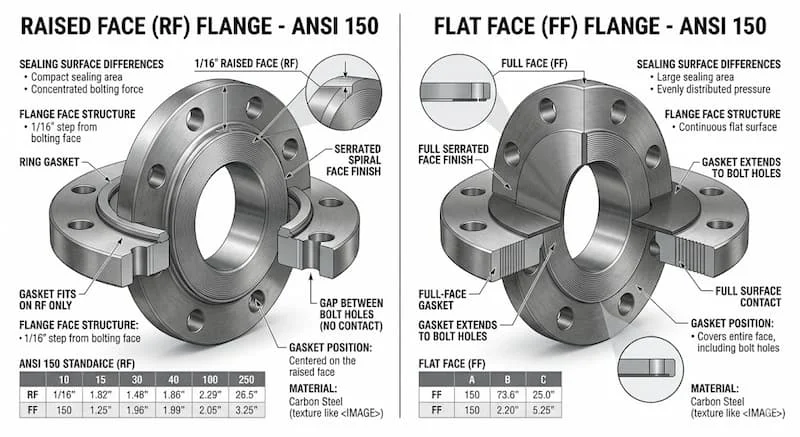

• Sai lầm 2: Sai face type. Kết nối một mặt bích FF (Flat Face) với một mặt bích RF (Raised Face) bằng gang có thể làm nứt mặt bích FF khi siết chặt bulong.

• Sai lầm 3: Dùng sai gasket. Gasket quá mỏng hoặc vật liệu không chịu được nhiệt sẽ khiến mối nối bị "rịn" nước ngay sau khi nghiệm thu.

Hướng Dẫn Lắp Đặt ANSI 150 Flange Đúng Chuẩn

Lắp đặt mặt bích là một nghệ thuật kỹ thuật. Hãy tuân thủ checklist sau:

1. Làm sạch bề mặt: Sử dụng bàn chải sắt vệ sinh sạch mặt RF, đảm bảo không còn vết xước sâu hoặc dị vật.

2. Đặt gioăng chính xác: Gasket phải nằm chính giữa, không lệch để tránh che khuất dòng chảy hoặc bị ép không đều.

3. Siết bulong đối xứng: Luôn siết theo sơ đồ hình sao (ví dụ: lỗ 1-5, 2-6, 3-7, 4-8). Điều này đảm bảo mặt bích áp xuống phẳng đều, không bị vênh.

4. Kiểm tra Torque: Sử dụng cờ lê lực để siết đúng thông số nhà sản xuất quy định. Việc siết quá tay có thể làm đứt bulong hoặc biến dạng gioăng.

FAQ Về Flange 8 Inch ANSI 150

1. Flange 8 inch ANSI 150 tương đương DN bao nhiêu?

Nó tương đương với kích thước danh nghĩa DN200 trong hệ tiêu chuẩn DIN/ISO.

2. ANSI 150 chịu được bao nhiêu bar?

Ở điều kiện bình thường, nó chịu được khoảng 19.6 bar. Khi nhiệt độ lên cao, giới hạn này sẽ giảm xuống.

3. Nên chọn RF hay FF flange?

Nếu cả hai mặt bích và thiết bị đều bằng thép, hãy chọn RF (Raised Face) để làm kín tốt hơn. Nếu kết nối với thiết bị bằng gang (như van gang), hãy cân nhắc FF (Flat Face) để tránh làm nứt mặt bích gang.

Tổng Kết Về Flange 8 Inch ANSI 150

Mặt bích flange 8 inch ANSI 150 là giải pháp kết nối tối ưu cho các hệ thống áp lực trung bình nhờ sự cân bằng giữa hiệu suất và chi phí. Để hệ thống vận hành bền bỉ, bạn cần đặc biệt chú trọng đến việc đối chiếu thông số kích thước ASME B16.5, lựa chọn vật liệu (Carbon hay Stainless Steel) phù hợp với lưu chất và tuân thủ quy trình lắp đặt siết bulong đối xứng.

Việc sử dụng đúng tiêu chuẩn không chỉ giúp bảo vệ hệ thống khỏi các sự cố rò rỉ mà còn giúp việc bảo trì, thay thế sau này trở nên đơn giản và chuyên nghiệp hơn.
