Mặt Bích BS4504: Tiêu Chuẩn Anh Trong Kết Nối Đường Ống Công Nghiệp

Trong quá trình thi công các hệ thống đường ống như cấp thoát nước, hệ thống phòng cháy chữa cháy (PCCC) hay điều hòa thông gió (HVAC), việc đảm bảo tính đồng nhất của thiết bị là yếu tố tiên quyết. Tuy nhiên, thực tế tại nhiều công trình, đơn vị thi công thường xuyên gặp phải những tình huống dở khóc dở cười: mặt bích lắp vào không khớp, lỗ bulong bị lệch vài milimet, hay hệ thống vừa vận hành đã xảy ra hiện tượng rò rỉ nghiêm trọng tại các khớp nối.

Phần lớn các lỗi này không đến từ tay nghề thợ mà xuất phát từ việc lựa chọn sai tiêu chuẩn kỹ thuật. Điển hình nhất là sự nhầm lẫn giữa tiêu chuẩn Mỹ (ANSI), Nhật (JIS) và tiêu chuẩn Anh (BS). Việc hiểu rõ và ứng dụng đúng mặt bích BS4504 không chỉ giúp quá trình lắp đặt diễn ra chính xác, đảm bảo độ kín khít tuyệt đối mà còn trực tiếp kéo dài tuổi thọ cho toàn bộ hệ thống. Đây được coi là "tiêu chuẩn vàng" cho các dự án hạ tầng nước và công nghiệp nhẹ tại Việt Nam hiện nay.

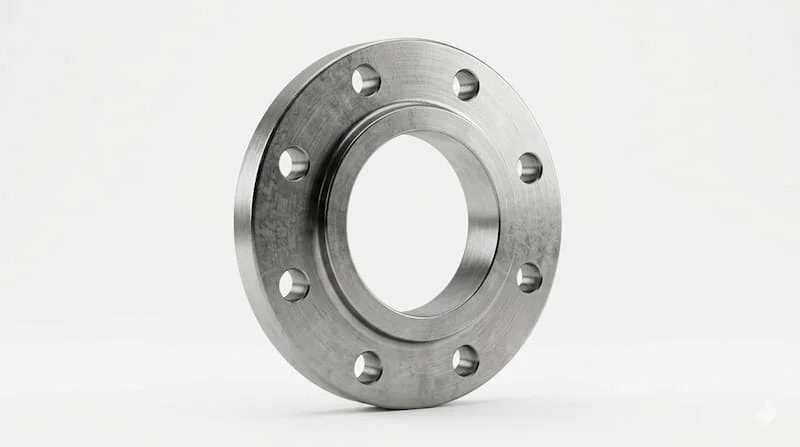

Mặt bích BS4504 là gì? Kiến thức nền tảng về tiêu chuẩn British Standard

Mặt bích BS4504 là loại phụ kiện cơ khí được sản xuất dựa trên bộ tiêu chuẩn của Anh (British Standard). Đây là hệ thống quy chuẩn định danh các đặc tính kỹ thuật, kích thước và khả năng chịu áp suất của mặt bích, giúp các kỹ sư dễ dàng lựa chọn thiết bị tương thích trong thiết kế đường ống.

Đặc điểm định danh bằng áp suất PN

Khác với các tiêu chuẩn dùng đơn vị Class (như ANSI) hay K (như JIS), tiêu chuẩn BS4504 sử dụng đơn vị PN (Pressure Nominal) để phân loại khả năng chịu áp suất. Các cấp áp lực phổ biến nhất bao gồm:

• PN10: Chịu áp suất làm việc tối đa 10 bar.

• PN16: Cấp phổ biến nhất trong hệ thống cấp nước và PCCC tại Việt Nam (16 bar).

• PN25 & PN40: Dùng cho các hệ thống áp lực cao, khu vực trạm bơm hoặc đường ống chính.

Nguyên lý hoạt động và độ tương thích

Cơ chế của mặt bích BS4504 là kết nối hai đoạn ống hoặc ống với thiết bị thông qua hệ thống bulong và gioăng làm kín ở giữa. Khi siết chặt bulong, lực ép sẽ làm biến dạng nhẹ lớp gioăng, điền đầy các khoảng hở giữa hai mặt phẳng, tạo thành một rào cản ngăn lưu chất thoát ra ngoài.

Điểm cốt tử: Bạn phải dùng đúng tiêu chuẩn BS4504 cho cả hai phía kết nối. Nếu một bên là van chuẩn BS4504 mà bên kia dùng mặt bích ANSI, các lỗ bulong chắc chắn sẽ bị lệch tâm, khiến việc lắp đặt trở nên bất khả thi mà không thể khắc phục bằng cách hàn chế.

Phân tích chuyên sâu: Các loại mặt bích BS4504 phổ biến

Để đáp ứng các yêu cầu khắt khe về kỹ thuật, tiêu chuẩn BS4504 được chia thành nhiều dòng sản phẩm dựa trên kiểu dáng kết nối và vật liệu cấu tạo.

1. Phân loại theo kiểu kết nối (Design)

• Slip-on Flange (Mặt bích lồng): Loại này được lồng vào đầu ống và hàn cả mặt trong lẫn mặt ngoài. Đây là loại flange nước được ưa chuộng nhất vì dễ căn chỉnh và giá thành hợp lý.

• Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài để hàn đối đầu với ống. Thiết kế này giúp chuyển tải ứng suất sang mặt bích, phù hợp cho môi trường có độ rung lắc và áp suất cao.

• Blind Flange (Mặt bích mù): Không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc ngăn cách phân đoạn để thử áp lực.

• Threaded Flange (Mặt bích ren): Kết nối bằng ren thay vì hàn, dùng cho các vị trí dễ cháy nổ hoặc ống nhỏ nơi không thể hàn.

2. Phân loại theo vật liệu (Material)

Tùy vào môi chất dẫn trong ống mà chúng ta lựa chọn vật liệu tương ứng:

• Thép Carbon (Steel): Phổ biến nhất, thường được mạ kẽm để chống gỉ, dùng cho nước sạch và khí nén.

• Inox 304 / 316: Dùng trong môi trường hóa chất, nước thải hoặc thực phẩm để chống ăn mòn.

• Gang (Cast Iron): Thường thấy trong các hệ thống cấp thoát nước đô thị kích thước lớn do giá thành rẻ và chịu nén tốt.

Thông số kỹ thuật chi tiết của tiêu chuẩn BS4504

Khi đặt hàng hoặc kiểm tra mặt bích BS 4504, bạn cần chú ý đến các thông số hình học sau để đảm bảo độ chính xác 100%:

• Đường kính danh nghĩa (DN): Kích thước định danh của ống (ví dụ DN50, DN100).

• Đường kính ngoài (OD): Kích thước tổng thể của mặt bích.

• Đường kính tâm lỗ bulong (PCD): Thông số quan trọng nhất. Đây là đường tròn đi qua tâm của các lỗ bulong. Nếu PCD lệch 1mm, bạn cũng không thể xỏ bulong qua được.

• Số lượng lỗ và đường kính lỗ bulong: Ví dụ, bích DN100 PN16 tiêu chuẩn BS có 8 lỗ bulong, trong khi các tiêu chuẩn khác có thể là 4 hoặc 12 lỗ.

• Độ dày mặt bích (T): Quyết định khả năng chịu áp lực và độ bền cơ học.

Cảnh báo chuyên gia: Đừng bao giờ nhầm lẫn giữa BS4504 và tiêu chuẩn DIN của Đức. Mặc dù cả hai đều dùng PN nhưng ở một số kích thước lớn, PCD và số lỗ bulong có thể khác nhau tùy theo năm cập nhật tiêu chuẩn.

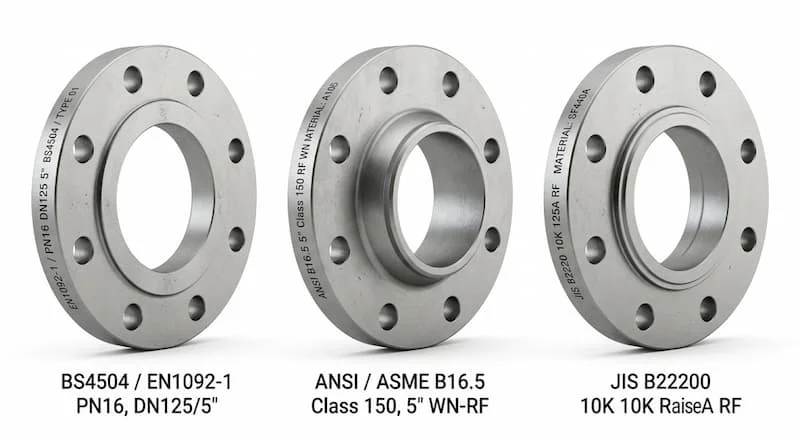

So sánh BS4504 với các tiêu chuẩn mặt bích khác

Sự đa dạng của các tiêu chuẩn mặt bích thường gây bối rối cho người mua hàng. Dưới đây là bảng so sánh nhanh để bạn không bao giờ chọn sai:

Tại sao không thể lắp lẫn?

Số lượng lỗ bulong và khoảng cách giữa các lỗ (PCD) là rào cản lớn nhất. Việc cố tình "đục rộng lỗ" mặt bích để lắp vừa không chỉ làm yếu kết cấu thép mà còn làm mất đi tính pháp lý và độ an toàn của dự án. Lắp sai tiêu chuẩn đồng nghĩa với việc rò rỉ là điều chắc chắn xảy ra khi hệ thống đạt áp suất vận hành.

Vì sao nên dùng mặt bích BS4504 cho dự án của bạn?

Việc sử dụng mặt bích BS 4504 mang lại nhiều lợi ích thiết thực về mặt kỹ thuật và kinh tế:

1. Tính đồng bộ cao: Đa số các dòng van công nghiệp, đồng hồ đo lưu lượng tại thị trường Việt Nam được nhập khẩu theo tiêu chuẩn BS4504 hoặc DIN. Việc dùng bích BS giúp kết nối trở nên hoàn hảo.

2. Dễ dàng thay thế: Do tính phổ biến, bạn có thể dễ dàng tìm mua linh kiện thay thế tại bất kỳ cửa hàng vật tư ngành nước nào khi cần bảo trì.

3. Hiệu quả về chi phí: So với tiêu chuẩn ANSI nặng nề và đắt đỏ, BS4504 tối ưu lượng vật liệu nhưng vẫn đảm bảo an toàn tuyệt đối cho các hệ thống dân dụng và công nghiệp nhẹ.

Ứng dụng thực tế và những sai lầm cần tránh

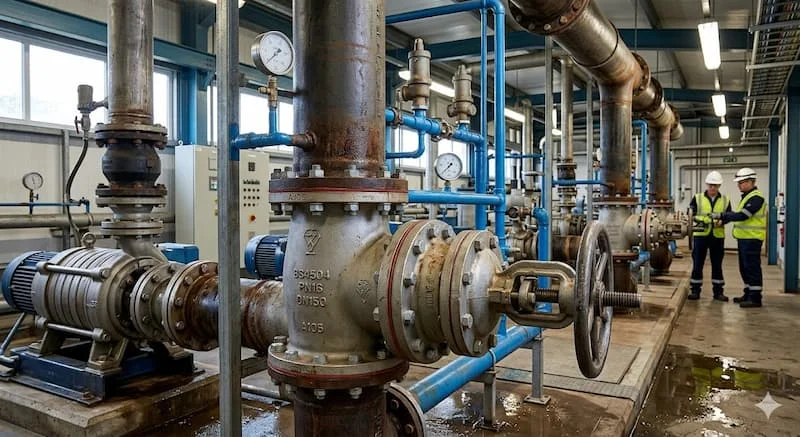

Ứng dụng tiêu biểu

Mặt bích BS 4504 là thành phần không thể thiếu trong:

• Trạm bơm nước sạch, nhà máy xử lý nước thải.

• Hệ thống trục đứng PCCC của các tòa nhà cao tầng.

• Dây chuyền sản xuất hơi bão hòa, khí nén trong nhà máy dệt may, thực phẩm.

Sai lầm thực tế tại công trường

• Không kiểm tra PN: Dùng mặt bích PN10 lắp vào hệ thống máy bơm có áp suất đẩy lên tới 15 bar, dẫn đến hiện tượng mặt bích bị vênh và nổ gioăng.

• Bỏ qua PCD: Mua mặt bích theo cảm tính "kích thước 100" mà không biết hệ thống đang dùng chuẩn JIS hay BS.

• Sử dụng sai gioăng: Dùng gioăng cao su thường cho hệ thống nước nóng, khiến gioăng bị mủn sau thời gian ngắn, gây rò rỉ.

Checklist hướng dẫn chọn mặt bích BS4504 chính xác

Để đảm bảo chọn đúng sản phẩm ngay từ lần đầu tiên, hãy thực hiện theo 5 bước sau:

1. Xác định kích thước (DN): Ống của bạn là phi bao nhiêu (DN15 - DN1000)?

2. Chọn cấp áp lực (PN): Hệ thống của bạn hoạt động ở mức bao nhiêu bar? Thường là PN16 cho dân dụng.

3. Xác định kiểu kết nối: Bạn cần hàn lồng (Slip-on) để dễ chỉnh hay hàn cổ (Weld Neck) để chịu tải cao?

4. Lựa chọn vật liệu: Nước sạch dùng thép mạ kẽm; hóa chất dùng Inox; nước thải công cộng dùng gang.

5. Kiểm tra chứng chỉ: Luôn yêu cầu chứng chỉ xuất xứ và chất lượng (CO/CQ) để đảm bảo mặt bích đạt chuẩn BS4504 thực tế, không phải hàng gia công thủ công sai số.

FAQ – Giải đáp thắc mắc về mặt bích tiêu chuẩn Anh

1. BS4504 là tiêu chuẩn của nước nào?

Đây là tiêu chuẩn mặt bích của Anh (British Standard), nhưng hiện nay nó được coi là quy chuẩn chung cho nhiều hệ thống nước và công nghiệp trên toàn thế giới, bao gồm cả Việt Nam.

2. Sự khác biệt giữa PN10 và PN16 trong tiêu chuẩn BS4504?

Sự khác biệt nằm ở độ dày của mặt bích và đôi khi là số lượng lỗ bulong. PN16 có khả năng chịu áp suất cao hơn và được dùng phổ biến hơn trong các tòa nhà cao tầng.

3. Có thể dùng mặt bích BS4504 cho hệ thống dùng van chuẩn DIN không?

Trong nhiều trường hợp là có thể, vì BS4504 và DIN (như DIN 2501) có nhiều điểm tương đồng về thông số PCD ở các kích thước nhỏ. Tuy nhiên, cần kiểm tra kỹ bảng thông số trước khi lắp đặt.

4. Tại sao gọi là "flange nước"?

Vì tiêu chuẩn BS4504 có thiết kế và cấp áp suất PN cực kỳ phù hợp cho môi trường truyền dẫn nước sạch, nước thải và các loại chất lỏng thông thường.

5. Mặt bích BS 4504 có loại mạ kẽm nhúng nóng không?

Có. Với các môi trường ngoài trời hoặc gần biển, bạn nên chọn loại mạ kẽm nhúng nóng để chống gỉ sét tốt nhất.

Kết luận

Việc nắm vững kiến thức về mặt bích bs 4504 là yêu cầu bắt buộc đối với bất kỳ kỹ sư hay đơn vị thầu thi công cơ điện nào. Chọn đúng tiêu chuẩn không chỉ giúp bạn tiết kiệm thời gian lắp đặt, tránh lãng phí vật tư mà quan trọng nhất là đảm bảo an toàn vận hành cho công trình. Đừng để một lỗi nhỏ về tiêu chuẩn làm ảnh hưởng đến uy tín và chất lượng của cả hệ thống.
