TTMA Flange Standard – Tiêu Chuẩn Quan Trọng Trong Hệ Thống Tanker

Trong lĩnh vực vận chuyển chất lỏng công nghiệp, việc kết nối các đường ống trên xe bồn (tanker) đòi hỏi một sự chính xác và độ kín tuyệt đối. Hãy tưởng tượng một chiếc xe bồn chở nhiên liệu hoặc hóa chất cực độc đang vận hành; chỉ một sai sót nhỏ trong việc lựa chọn mặt bích cũng có thể dẫn đến rò rỉ, mất áp suất hoặc thậm chí là thảm họa môi trường. Thực tế, nhiều kỹ thuật viên thường nhầm lẫn giữa các tiêu chuẩn mặt bích công nghiệp thông thường với TTMA flange standard. Việc hiểu rõ tiêu chuẩn này không chỉ giúp đảm bảo an toàn kỹ thuật mà còn tối ưu hóa trọng lượng và hiệu suất vận hành cho phương tiện.

Bài viết dưới đây sẽ phân tích toàn diện về TTMA flange standard, từ định nghĩa, cấu tạo kỹ thuật cho đến sự khác biệt cốt yếu giữa tanker flange và các dòng ANSI truyền thống, giúp bạn có cái nhìn chuyên sâu nhất về hệ thống TTMA connection.

TTMA Flange Standard Là Gì?

TTMA Flange Standard là bộ tiêu chuẩn kỹ thuật được thiết lập bởi Truck Trailer Manufacturers Association (Hiệp hội các nhà sản xuất sơ mi rơ moóc – Hoa Kỳ). Đây không phải là một tiêu chuẩn mặt bích dùng cho đường ống cố định trong nhà máy, mà là một hệ thống quy chuẩn chuyên biệt dành cho thiết bị xe bồn và hệ thống vận chuyển chất lỏng lưu động.

Bản chất của TTMA flange là tối ưu hóa khả năng kết nối nhanh giữa xe bồn và trạm nạp/xả chất lỏng. Khác với các dòng mặt bích nặng nề trong ngành dầu khí, tiêu chuẩn TTMA ưu tiên ba yếu tố cốt lõi: Lightweight (Trọng lượng nhẹ), Sealing Reliability (Độ kín đáng tin cậy) và Quick Maintenance (Bảo trì nhanh chóng). Mục tiêu cuối cùng của chuẩn TTMA là tăng khả năng hoán đổi (interchangeable) giữa các thiết bị từ các nhà sản xuất khác nhau, đảm bảo mọi bộ phận từ van, khớp nối đến đường ống trên xe bồn đều có thể kết nối đồng bộ và chống rò rỉ tuyệt đối.

Cấu Tạo Và Nguyên Lý Hoạt Động Của TTMA Flange

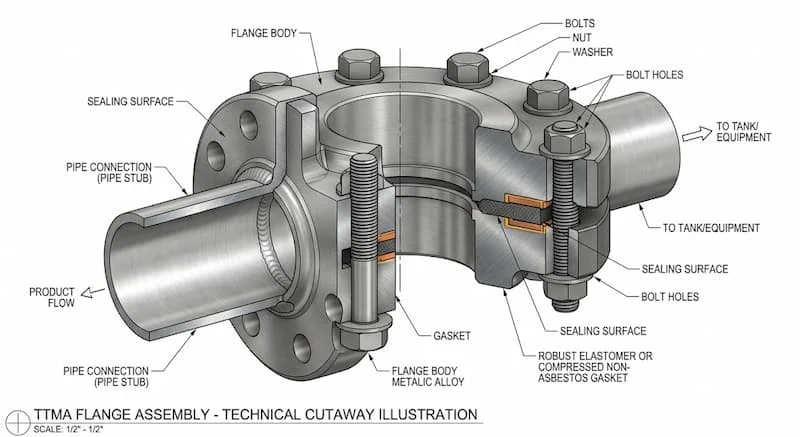

Về mặt cấu trúc, một bộ kết nối theo tiêu chuẩn TTMA bao gồm các thành phần cơ bản: Flange body (thân mặt bích), Gasket (gioăng làm kín), Bolt holes (lỗ bulong) và thường đi kèm với các phụ kiện như Clamp ring (vòng kẹp) trong một số biến thể.

Nguyên lý làm kín của TTMA flange dựa trên việc siết chặt hệ thống bulong để tạo ra áp lực đồng đều lên bề mặt gasket nằm giữa hai mặt bích. Tuy nhiên, điểm đặc biệt nằm ở thiết kế:

• Số lượng lỗ bulong (Bolt pattern): Được chuẩn hóa để phù hợp với các thiết bị đặc thù như van đáy xe bồn (foot valves) hoặc API adapters.

• Kích thước Compact: Độ dày của mặt bích TTMA mỏng hơn đáng kể so với tiêu chuẩn ANSI hay DIN.

Tại sao ngành tanker cần chuẩn riêng? Trong vận tải, mỗi kg trọng lượng tự trọng của xe đều ảnh hưởng đến tải trọng hàng hóa và tiêu thụ nhiên liệu. Nếu sử dụng mặt bích ANSI Class 150 nặng nề, tổng trọng lượng hệ thống đường ống trên xe bồn sẽ tăng lên rất lớn. TTMA flange ra đời để giải quyết bài toán: Vừa đảm bảo áp suất làm việc của tanker (thường dưới 150 PSI), vừa giữ cho hệ thống nhẹ và gọn nhất có thể.

Các Loại TTMA Flange Phổ Biến Hiện Nay

Tùy vào mục đích lắp đặt và yêu cầu về vật liệu, TTMA flange standard được chia thành nhiều loại hình thái khác nhau:

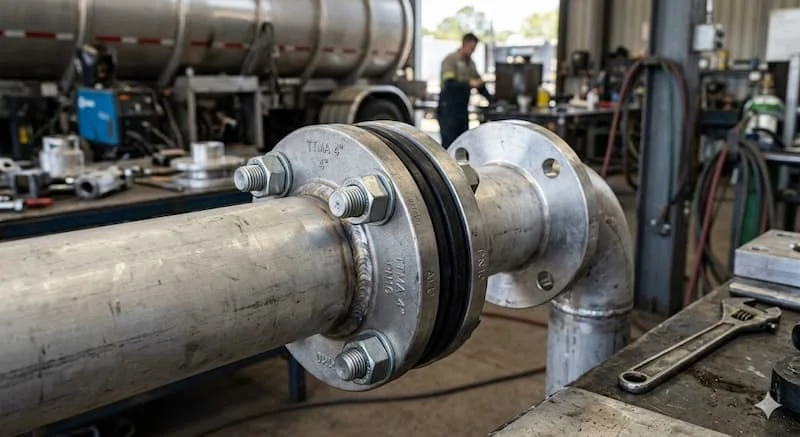

1. TTMA Weld Flange (Mặt bích hàn): Đây là loại phổ biến nhất, được hàn trực tiếp vào các đường ống nhôm hoặc thép trên xe bồn. Nó cung cấp độ kín vĩnh viễn và khả năng chịu rung động cực tốt trong quá trình xe di chuyển.

2. TTMA Blind Flange (Mặt bích mù): Sử dụng để bịt kín các đầu đường ống hoặc các cửa xả chưa dùng đến. Loại này cực kỳ quan trọng trong việc đảm bảo an toàn, tránh thất thoát lưu chất khi van chính gặp sự cố.

3. TTMA Adapter Flange: Đây là loại "cầu nối" cho phép chuyển đổi từ chuẩn TTMA sang các chuẩn khác như ANSI hoặc Camlock, giúp xe bồn có thể kết nối linh hoạt với nhiều loại hạ tầng trạm nạp khác nhau.

4. TTMA Aluminum Flange: Được làm từ hợp kim nhôm (thường là 6061-T6), đây là "ngôi sao" trong ngành vận chuyển xăng dầu và thực phẩm nhờ trọng lượng siêu nhẹ và khả năng chống ăn mòn tự nhiên.

Ưu điểm: Các dòng mặt bích này cho phép tháo lắp cực nhanh bằng công cụ cầm tay thông thường, phù hợp với môi trường làm việc lưu động và cường độ cao tại các kho bãi.

Thông Số Kỹ Thuật Của TTMA Flange Standard

Để lựa chọn đúng loại mặt bích, kỹ thuật viên cần nắm vững các thông số trong bản ttma flange specification. Thông thường, các kích thước mặt bích TTMA tập trung vào các size đường ống lớn phục vụ việc nạp xả nhanh.

Về vật liệu: Thép không gỉ (Stainless Steel) thường được ưu tiên cho các xe bồn chở hóa chất ăn mòn mạnh, trong khi nhôm là lựa chọn số 1 cho xe xăng dầu và sữa để đảm bảo vệ sinh và trọng tải.

So Sánh TTMA Flange Với ANSI, DIN Và JIS Flange

Việc nhầm lẫn giữa TTMA và các tiêu chuẩn công nghiệp khác là sai lầm phổ biến nhất trong mua sắm vật tư. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Phân tích chuyên sâu: Tại sao không dùng ANSI cho xe bồn? Một mặt bích ANSI 4 inch có thể nặng gấp 3-4 lần một mặt bích TTMA cùng size. Ngược lại, TTMA không thể dùng trong piping công nghiệp áp lực cao vì độ dày mặt bích mỏng hơn, không chịu được các xung lực áp suất cực lớn hoặc nhiệt độ quá cao trong các lò hơi, nhà máy lọc dầu.

Vì Sao TTMA Flange Được Dùng Nhiều Trong Xe Bồn?

Ngành vận tải có những đặc thù mà các loại mặt bích thông thường không đáp ứng được:

• Chịu rung động (Vibration Resistance): Xe bồn di chuyển trên đường sẽ chịu tác động rung lắc liên tục. TTMA flange với hệ thống gioăng đàn hồi và cách bố trí bulong đặc thù giúp duy trì độ kín ngay cả khi chịu tác động cơ học.

• Tối ưu trọng lượng: Như đã đề cập, việc sử dụng hợp kim nhôm và thiết kế mỏng giúp giảm tự trọng xe, trực tiếp mang lại lợi nhuận kinh tế cho đơn vị vận tải.

• Tính Interchangeable cực cao: Một chiếc xe bồn có thể cần thay thế phụ kiện ở bất cứ đâu. Nhờ chuẩn hóa TTMA, chủ xe dễ dàng mua được một chiếc van hoặc gasket thay thế tại bất kỳ cửa hàng vật tư tanker nào mà không lo lệch tâm lỗ bulong.

Ứng Dụng Thực Tế Của TTMA Flange Standard

Tiêu chuẩn TTMA hiện diện trong hầu hết các mắt xích của chuỗi cung ứng chất lỏng:

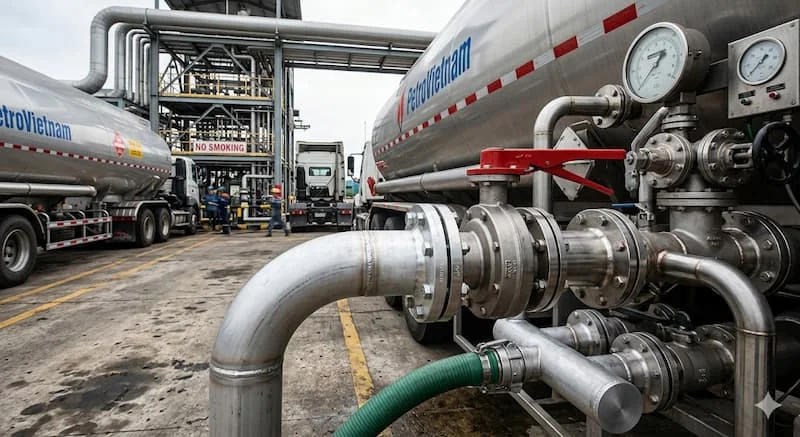

• Xe bồn nhiên liệu: Kết nối giữa bồn chứa và cụm van xả API, hệ thống thu hồi hơi (Vapor Recovery).

• Tanker hóa chất: Sử dụng các mặt bích TTMA bằng inox 316 để vận chuyển axit, kiềm tại các khu công nghiệp.

• Vận chuyển thực phẩm: Các loại xe chở sữa, dầu ăn, nước tinh khiết sử dụng mặt bích nhôm hoặc inox vi sinh chuẩn TTMA để đảm bảo an toàn vệ sinh thực phẩm.

• Hệ thống Loading Arm: Tại các kho xăng dầu (Terminal), các tay bơm nạp cũng sử dụng kết nối TTMA để tương thích với họng nạp trên xe bồn.

Sai Lầm Thường Gặp Khi Chọn TTMA Flange

Đừng để những sai sót nhỏ gây ra tổn thất lớn. Dưới đây là các checklist cảnh báo:

1. Nhầm lẫn Bolt Pattern: Nhiều người thấy size 4" là mua đại, nhưng vòng chia lỗ của TTMA khác hoàn toàn với ANSI Class 150. Nếu cố tình khoét rộng lỗ để lắp sẽ làm yếu cấu trúc mặt bích.

2. Dùng sai vật liệu Gasket: Sử dụng gioăng cao su thông thường cho xe chở xăng sẽ khiến gioăng bị mủn sau vài ngày. Phải dùng Teflon (PTFE) hoặc Viton tùy loại hóa chất.

3. Lực siết không đều: Vì mặt bích TTMA mỏng, nếu siết bulong không theo hình sao hoặc siết quá lực ở một bên sẽ gây hiện tượng "vênh" mặt bích, dẫn đến rò rỉ dù gioăng vẫn mới.

Hướng Dẫn Chọn Và Lắp Đặt TTMA Flange Đúng Kỹ Thuật

Quy trình lựa chọn:

• Bước 1: Xác định lưu chất (Xăng, hóa chất hay thực phẩm) để chọn vật liệu Aluminum hay Inox.

• Bước 2: Đo đường kính trong của ống để chọn size (3", 4" hay 5").

• Bước 3: Đối chiếu thông số ttma flange specification về số lỗ bulong và độ dày.

• Bước 4: Chọn loại gioăng (Gasket) phù hợp với nhiệt độ và áp suất làm việc.

Checklist lắp đặt an toàn:

1. Làm sạch bề mặt: Loại bỏ hoàn toàn rỉ sét, bụi bẩn trên bề mặt tiếp xúc.

2. Căn chỉnh (Alignment): Đảm bảo hai mặt bích song song trước khi xỏ bulong.

3. Siết theo hình sao: Siết dần đều các cặp bulong đối diện nhau để lực ép phân bổ đồng nhất.

4. Kiểm tra sau lắp đặt: Tiến hành test áp suất (Leak test) trước khi đưa vào vận hành chính thức.

Câu Hỏi Thường Gặp Về TTMA Flange Standard

1. TTMA flange có thay thế ANSI flange được không?

Không. Hai tiêu chuẩn này có vòng chia lỗ bulong và độ dày khác nhau. Bạn cần sử dụng bộ chuyển đổi (Adapter) nếu muốn kết nối chúng.

2. Tại sao hầu hết mặt bích TTMA làm bằng nhôm?

Vì nhôm nhẹ, chống rỉ sét tốt và không tạo ra tia lửa điện khi va chạm – một yếu tố an toàn sống còn đối với xe bồn chở xăng dầu.

3. Áp suất tối đa của chuẩn TTMA là bao nhiêu?

Thông thường, các hệ thống TTMA được thiết kế cho áp suất làm việc dưới 150 PSI (khoảng 10 bar).

4. Làm sao để nhận biết mặt bích chuẩn TTMA?

Dấu hiệu dễ nhất là độ dày mặt bích (thường mỏng hơn ANSI) và số lượng lỗ bulong tiêu chuẩn (ví dụ size 4" thường có 8 lỗ với khoảng cách đặc trưng).

Kết Luận

Hiểu rõ và áp dụng đúng TTMA flange standard không chỉ là yêu cầu kỹ thuật mà còn là yếu tố then chốt để bảo vệ tài sản và con người trong ngành vận tải chất lỏng. Một kết nối chuẩn xác sẽ loại bỏ nguy cơ rò rỉ, tối ưu hóa tải trọng và kéo dài tuổi thọ cho hệ thống tanker của bạn.

Nếu bạn đang băn khoăn về việc lựa chọn vật liệu hay kích thước cho hệ thống xe bồn, đừng ngần ngại liên hệ với các chuyên gia kỹ thuật.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về ttma flange standard
