Hướng Dẫn Toàn Diện Về Ký Hiệu Bơm Trong Bản Vẽ Kỹ Thuật

Ký Hiệu Bơm: Chìa Khóa Để Hiểu Rõ Hệ Thống Cấp Thoát Nước Của Bạn

Hãy tưởng tượng bạn đang cầm trên tay bản vẽ hệ thống cấp nước cho một tòa nhà cao tầng hay một nhà máy sản xuất hiện đại. Bạn thấy những vòng tròn, mũi tên, những ký hiệu hình học lạ lẫm. Chúng là ký hiệu máy bơm, là ngôn ngữ quy ước để mô tả trái tim của cả hệ thống. Việc đọc sai các ký hiệu này không chỉ gây ra sự bối rối mà còn dẫn đến những hậu quả nghiêm trọng: thiết kế sai lệch, lựa chọn sai thiết bị, lắp đặt không đúng cách, và cuối cùng là vận hành không ổn định, tốn kém chi phí.

Thực tế là không có một "ngôn ngữ" ký hiệu máy bơm duy nhất. Tùy thuộc vào ngành (dân dụng, công nghiệp), tiêu chuẩn quốc gia (ISO, ANSI) hay loại sơ đồ (sơ đồ nguyên lý, P&ID), các ký hiệu có thể thay đổi đáng kể. Sự đa dạng này chính là lý do khiến nhiều người cảm thấy lúng túng.

Để làm việc chính xác và tự tin, bạn cần hiểu đúng và đầy đủ về các ký hiệu này. Bài viết này được viết bởi chuyên gia để giúp bạn không chỉ hiểu sâu ý nghĩa của từng ký hiệu máy bơm phổ biến mà còn nắm vững nguyên tắc đọc, giúp bạn ghi nhớ lâu và áp dụng chính xác vào thực tế. Hãy cùng khám phá.

Ký Hiệu Bơm Là Gì Trong Bản Vẽ Kỹ Thuật?

Ký hiệu bơm trong bản vẽ kỹ thuật là một hình vẽ quy ước, tiêu chuẩn hóa, được sử dụng để đại diện cho một chiếc máy bơm cụ thể hoặc một loại máy bơm trong sơ đồ hệ thống. Thay vì vẽ chi tiết hình dáng thực tế của một chiếc bơm ly tâm khổng lồ, kỹ sư sử dụng một ký hiệu đơn giản để truyền tải thông tin về sự hiện diện, vị trí, và chức năng của nó.

Vai trò chính của ký hiệu này là giúp các kỹ sư, kỹ thuật viên đọc và hiểu nhanh chóng sơ đồ hệ thống, từ đó nắm bắt được nguyên lý hoạt động, dòng chảy và các mối liên hệ giữa các thiết bị mà không cần các bản vẽ chi tiết cồng kềnh.

Các ký hiệu máy bơm được chuẩn hóa theo các tiêu chuẩn quốc tế và quốc gia uy tín. Phổ biến nhất là:

• ISO (International Organization for Standardization): Tiêu chuẩn quốc tế, được áp dụng rộng rãi toàn cầu.

• ANSI (American National Standards Institute): Tiêu chuẩn Mỹ, thường gặp trong các dự án có yếu tố Bắc Mỹ.

• P&ID (Piping and Instrumentation Diagram): Một loại sơ đồ chi tiết thường sử dụng các ký hiệu chuyên biệt để thể hiện cả đường ống và thiết bị đo lường, điều khiển liên quan đến bơm.

Nguyên Tắc Đọc Ký Hiệu Bơm Hiệu Quả

Để đọc ký hiệu máy bơm một cách chính xác, bạn không nên chỉ nhìn vào hình ảnh đơn lẻ mà cần áp dụng một quy trình tư duy logic dựa trên các yếu tố sau:

1. Dựa vào hình dạng hình học chính:

Đây là bước đầu tiên để nhận diện loại bơm. Một hình tròn đơn giản thường đại diện cho bơm ly tâm. Các hình dạng phức tạp hơn như hình vuông, hình tam giác tích hợp thường biểu thị các loại bơm thể tích (pump thể tích) như bơm piston hay bơm bánh răng.

2. Xác định hướng dòng chảy:

Đây là thông tin tối quan trọng. Hầu hết các ký hiệu đều có mũi tên để chỉ rõ hướng chất lỏng đi vào và đi ra khỏi bơm. Việc xác định đúng hướng này là chìa khóa để hiểu cách hệ thống vận hành.

3. Phân tích ký hiệu đi kèm và ký hiệu chữ:

Bên cạnh hình dạng chính, các ký hiệu phụ sẽ cung cấp thêm chi tiết. Ví dụ, ký hiệu một động cơ (motor) được nối liền với bơm thể hiện loại bơm được truyền động bằng điện. Các ký hiệu chữ như "P", "PU", "WP" thường được dùng để đánh dấu và định danh bơm trên bản vẽ.

4. Kết hợp chú thích (Legend):

Đây là nguyên tắc vàng. Luôn luôn đối chiếu ký hiệu bạn thấy với bảng chú thích (legend) của chính bản vẽ đó. Bảng chú thích này sẽ giải thích chính xác ý nghĩa của từng ký hiệu được sử dụng trong dự án cụ thể đó, giúp loại bỏ mọi sự mơ hồ.

5. Xem xét trong sơ đồ tổng thể:

Một ký hiệu không tồn tại độc lập. Nó là một phần của hệ thống. Bạn cần xem xét nó được kết nối với đường ống nào, nằm trước hay sau các van, bồn chứa nào để hiểu đúng chức năng của nó trong quy trình.

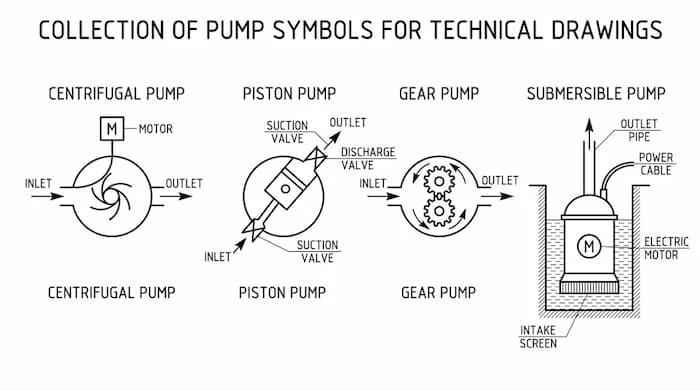

Các Ký Hiệu Bơm Phổ Biến Trong Bản Vẽ Kỹ Thuật

Sự đa dạng của các loại bơm dẫn đến sự phong phú của các ký hiệu. Tuy nhiên, bạn có thể nhóm chúng lại dựa trên nguyên lý hoạt động và hình dạng quy ước:

Bơm Ly Tâm (Centrifugal Pump)

Đây là loại bơm phổ biến nhất và ký hiệu của nó cũng đơn giản nhất. Ký hiệu tiêu chuẩn thường là một hình tròn, biểu thị cho thân bơm, bên trong hoặc đi kèm là một mũi tên chỉ hướng dòng chảy từ tâm ra ngoài, thể hiện nguyên lý lực ly tâm. Trong một số sơ đồ P&ID chi tiết, ký hiệu có thể phức tạp hơn một chút với các đường nét thể hiện cánh quạt, nhưng hình tròn vẫn là yếu tố chủ đạo. [chèn link: Xem thêm về nguyên lý bơm ly tâm]

Bơm Thể Tích (Positive Displacement Pump)

Khác với bơm ly tâm, các loại bơm thể tích được ký hiệu bằng các dạng hình học phức tạp hơn, thường là sự kết hợp của hình vuông, hình chữ nhật và tam giác. Điều này thể hiện nguyên lý hoạt động dựa trên việc thay đổi thể tích của buồng bơm để di chuyển chất lỏng. Một mũi tên lớn thường xuyên được sử dụng để chỉ rõ hướng dòng chảy một chiều đặc trưng của loại bơm này.

Bơm Bánh Răng (Gear Pump)

Một biến thể của bơm thể tích, bơm bánh răng có ký hiệu đặc trưng là hai hình tròn nhỏ có răng cưa (biểu thị bánh răng) ăn khớp với nhau, nằm bên trong một hình bao quanh (thân bơm). Ký hiệu này trực quan đến mức bạn có thể nhận ra ngay loại bơm.

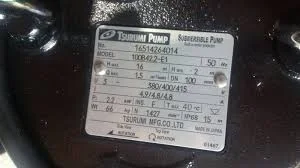

Bơm Chìm (Submersible Pump)

Để biểu thị một chiếc bơm được thiết kế để hoạt động hoàn toàn dưới nước, ký hiệu sẽ bao gồm hình dáng của một chiếc bơm (thường là ly tâm) đi kèm với một ký hiệu đặc trưng, ví dụ như một đường gạch dưới hoặc một biểu tượng sóng nước nhỏ, để phân biệt nó với các loại bơm lắp đặt trên cạn.

Tại sao lại chuẩn hóa như vậy?

Việc chuẩn hóa ký hiệu giúp tạo ra một "ngôn ngữ chung" trong ngành kỹ thuật. Kỹ sư từ các quốc gia khác nhau, sử dụng các ngôn ngữ khác nhau vẫn có thể hiểu chung một bản vẽ hệ thống cấp nước. Điều này giúp đọc bản vẽ nhanh hơn, giảm thiểu nhầm lẫn và sai sót trong tất cả các giai đoạn, từ thiết kế đến lắp đặt và vận hành.

Ý Nghĩa Các Thành Phần Chi Tiết Trong Ký Hiệu Bơm

Một ký hiệu máy bơm không chỉ là một hình ảnh đơn lẻ mà thường là tập hợp của nhiều thành phần nhỏ, mỗi thành phần truyền tải một thông tin cụ thể:

• Hình dạng chính: Như đã phân tích, hình tròn biểu thị bơm ly tâm, các hình dạng hình học phức tạp biểu thị bơm thể tích. Nó trả lời cho câu hỏi: Đây là loại bơm gì?

• Mũi tên: Thành phần cực kỳ quan trọng, chỉ hướng chất lỏng đi vào và đi ra. Mũi tên giúp bạn xác định đầu hút và đầu đẩy của bơm.

• Ký hiệu phụ: Các ký hiệu đi kèm sẽ cung cấp thêm thông tin về cách thức vận hành và thiết bị liên quan:

  • Motor (M): Thường là một hình tròn nhỏ có chữ M bên trong, nối với bơm, thể hiện bơm được truyền động bằng động cơ điện.

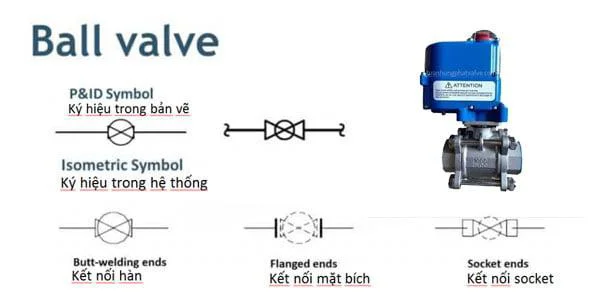

  • Van (Valve): Các ký hiệu van (như van một chiều, van chặn) thường được vẽ ngay trước và sau bơm để thể hiện sơ đồ lắp đặt thực tế.

  • Đường nét: Các đường nét nối giữa các thành phần của ký hiệu có thể thể hiện kết nối cơ khí (trục nối).

• Ký hiệu chữ và số: Thường được đặt ngay bên cạnh ký hiệu để định danh bơm trong hệ thống (ví dụ: P-101, PU-01). Chữ "P" hoặc "PU" thường là viết tắt của "Pump".

So Sánh Ký Hiệu Bơm Trong Các Tiêu Chuẩn Khác Nhau

Như đã đề cập, không có một kiểu ký hiệu máy bơm duy nhất. Sự khác biệt giữa các tiêu chuẩn có thể gây ra nhầm lẫn:

• ISO vs. ANSI: Sự khác biệt phổ biến nhất là giữa tiêu chuẩn quốc tế ISO và tiêu chuẩn Mỹ ANSI. Ví dụ, một ký hiệu máy bơm thể tích đơn giản có thể được vẽ khác nhau một chút về hình dạng và cách đặt mũi tên giữa hai tiêu chuẩn này.

• P&ID (Piping and Instrumentation Diagram) vs. Sơ đồ dân dụng: Trong sơ đồ P&ID của ngành công nghiệp (như dầu khí, hóa chất), các ký hiệu máy bơm thường rất chi tiết, thể hiện cả motor, trục nối, các van một chiều, van chặn, đồng hồ áp suất đi kèm. Ngược lại, trong các sơ đồ cấp thoát nước dân dụng đơn giản, bạn có thể chỉ thấy một hình tròn với mũi tên để biểu thị sự hiện diện của bơm ly tâm.

Khi Nào Bạn Cần Hiểu Rõ Ký Hiệu Bơm?

Việc nắm vững kiến thức về ký hiệu máy bơm không chỉ dành cho các kỹ sư thiết kế chuyên nghiệp mà là kỹ năng cần thiết cho nhiều đối tượng:

• Khi đọc bản vẽ kỹ thuật: Đây là ứng dụng trực tiếp và phổ biến nhất. Dù bạn là kỹ thuật viên lắp đặt, nhân viên vận hành hay sinh viên ngành kỹ thuật, bạn đều cần kỹ năng này.

• Khi thiết kế hệ thống: Các kỹ sư thiết kế sử dụng ký hiệu để xây dựng sơ đồ nguyên lý, P&ID cho hệ thống cấp thoát nước, xử lý nước thải. Việc sử dụng sai ký hiệu có thể dẫn đến sai sót trong việc tính toán và lựa chọn thiết bị.

• Khi sửa chữa và bảo trì: Khi hệ thống gặp sự cố, việc đọc và hiểu sơ đồ hệ thống với các ký hiệu máy bơm chính xác là bước đầu tiên để chẩn đoán nguyên nhân, xác định vị trí bơm cần kiểm tra và thực hiện sửa chữa hiệu quả.

Những sai lầm phổ biến khi không hiểu ký hiệu:

• Đọc sai hướng dòng chảy: Lắp đặt bơm ngược chiều, dẫn đến bơm không thể hút nước và có thể bị hỏng.

• Nhầm lẫn loại bơm: Chọn nhầm bơm ly tâm thay vì bơm piston cho các ứng dụng đòi hỏi áp suất cao và lưu lượng ổn định.

• Bỏ qua các ký hiệu phụ: Không chú ý đến các ký hiệu motor, van một chiều đi kèm, dẫn đến việc thiết kế sơ đồ điều khiển và lắp đặt không đầy đủ.

Checklist Đọc Ký Hiệu Máy Bơm Chính Xác

Để đảm bảo bạn không bao giờ mắc sai lầm khi đọc ký hiệu máy bơm, hãy áp dụng checklist sau:

1. Xác định loại sơ đồ: Đây là sơ đồ nguyên lý dân dụng đơn giản, sơ đồ P&ID chi tiết hay sơ đồ lắp đặt? Loại sơ đồ sẽ gợi ý mức độ chi tiết của ký hiệu.

2. Tìm và đối chiếu Legend (Chú thích): Đây là bước quan trọng nhất. Luôn luôn kiểm tra bảng chú thích của bản vẽ để biết chính xác ý nghĩa của từng ký hiệu được sử dụng cho dự án đó.

3. Xác định hình dạng chính: Hình tròn (ly tâm) hay hình dạng phức tạp (thể tích)?

4. Kiểm tra hướng mũi tên: Chất lỏng đi từ đâu đến đâu?

5. Phân tích các ký hiệu liên quan: Có ký hiệu motor, van hay đồng hồ đo đi kèm không?

6. Định danh bơm: Tìm ký hiệu chữ và số (ví dụ: P-101) để biết tên gọi của bơm.

Câu Hỏi Thường Gặp Về Ký Hiệu Máy Bơm

Đây là các câu hỏi thường gặp mà chúng tôi đã tổng hợp và trả lời ngắn gọn:

• Ký hiệu máy bơm có giống nhau hoàn toàn trên mọi bản vẽ không?

  • Không. Ký hiệu phụ thuộc vào nhiều yếu tố như tiêu chuẩn quốc gia (ISO, ANSI), loại ngành (dân dụng, công nghiệp) và mức độ chi tiết của sơ đồ.

• Làm sao để phân biệt các loại bơm khác nhau chỉ qua ký hiệu?

  • Dựa vào hình dạng chính (hình tròn cho ly tâm, hình dạng phức tạp cho thể tích) và các ký hiệu bánh răng đặc trưng.

• Có cần phải học thuộc lòng tất cả các ký hiệu máy bơm không?

  • Không cần. Điều quan trọng là hiểu rõ các nguyên tắc đọc ký hiệu, ý nghĩa của các thành phần và luôn biết cách đối chiếu với bảng chú thích (legend).

• Ký hiệu "P" hoặc "PU" trong sơ đồ thường là gì?

  • Thường là viết tắt của "Pump", được dùng để định danh một chiếc máy bơm cụ thể trong hệ thống (ví dụ: P-101).

• Có tài liệu chuẩn nào về ký hiệu máy bơm không?

  • Có. Bạn có thể tham khảo các tiêu chuẩn ISO và ANSI tương ứng để có danh sách đầy đủ các ký hiệu chuẩn.

Kết Luận: Hiểu Đúng Ký Hiệu máy Bơm Là Nền Tảng Cho Sự Chính Xác

Ký hiệu máy bơm trong bản vẽ kỹ thuật không chỉ là những hình vẽ đơn giản mà là ngôn ngữ quy ước quan trọng để truyền tải thông tin về trái tim của cả hệ thống. Việc hiểu đúng và đầy đủ về chúng là nền tảng để đảm bảo sự chính xác trong tất cả các giai đoạn, từ thiết kế, lắp đặt cho đến vận hành và bảo trì.
