Giải pháp tối ưu hóa hệ thống khí nén với van đóng ngắt khí nén chất lượng cao

Vì sao hệ thống khí nén cần van đóng ngắt?

Trong các nhà máy sản xuất hiện đại, hệ thống khí nén được ví như dòng máu vận hành toàn bộ dây chuyền tự động. Hãy tưởng tượng một tình huống thực tế: khi một chi tiết trên đường ống gặp sự cố hoặc cần bảo trì định kỳ, nếu không có một van đóng ngắt khí nén cách ly hiệu quả, kỹ sư sẽ phải dừng toàn bộ trạm máy nén trung tâm. Việc này gây ngừng trệ sản xuất cục bộ, dẫn đến thiệt hại kinh tế khổng lồ.

Không dừng lại ở đó, rò rỉ khí nén là một trong những nguyên nhân hàng đầu gây lãng phí năng lượng, trực tiếp làm tăng chi phí tiền điện của doanh nghiệp. Để các dây chuyền tự động hóa đóng/mở chính xác tuyệt đối, việc kiểm soát dòng năng lượng này là bắt buộc.

Nhiều doanh nghiệp hiện nay đang đối mặt với những bài toán nhức nhối do dùng sai loại van, khiến áp suất hệ thống trồi sụt không ổn định. Van đóng chậm, phản hồi kém không chỉ làm giảm hiệu suất thiết bị ngoại vi mà còn tăng nguy cơ rò rỉ khí, đẩy chi phí vận hành lên cao. Chính vì vậy, chọn lựa và ứng dụng đúng van đóng ngắt khí nén là mắt xích cốt lõi để bảo vệ hệ thống và tối ưu chi phí cho mọi nhà máy công nghiệp.

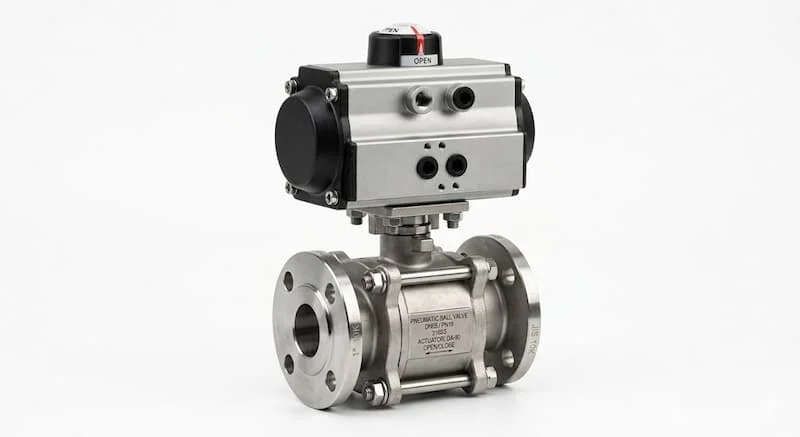

Van đóng ngắt khí nén là gì?

Van đóng ngắt khí nén là thiết bị cơ khí được lắp đặt trên đường ống, sử dụng năng lượng khí nén hoặc lực cơ học để kiểm soát việc mở hoặc ngắt dòng khí nén trong hệ thống tự động hóa và khí công nghiệp.

Thiết bị này đóng vai trò quyết định đến sự ổn định của toàn hệ thống nhờ 4 chức năng cốt lõi:

• Đóng ngắt cấp khí: Cách ly hoàn toàn các vùng khí nén khi cần sửa chữa, bảo dưỡng hoặc dừng máy khẩn cấp.

• Điều tiết lưu lượng: Hỗ trợ kiểm soát lưu lượng khí đi vào các thiết bị chấp hành như xylanh, bộ truyền động.

• Bảo vệ thiết bị: Ngăn chặn hiện tượng tụt áp đột ngột hoặc quá áp gây hư hỏng các linh kiện điện tử nhạy cảm phía sau.

• Tự động hóa dây chuyền: Nhận tín hiệu điều khiển để đóng mở tự động theo chu trình lập trình sẵn mà không cần con người can thiệp trực tiếp.

Về mặt cấu tạo, một cụm van hoàn chỉnh thường được cấu thành từ 4 thành phần chính: Thân van (chịu lực và chứa dòng khí), Bộ truyền động (Actuator) (nơi tiếp nhận năng lượng để đóng/mở), Gioăng làm kín (Seat/Gasket) (ngăn chặn rò rỉ khí ra môi trường) và Cổng kết nối (ren, bích hoặc clamp để gắn vào đường ống).

Nguyên lý hoạt động của van đóng ngắt khí nén

Về cơ bản, dòng van khí nén này hoạt động dựa trên cơ chế: Dùng chính áp lực khí nén để điều khiển trạng thái đóng hoặc mở của van.

Chu trình vận hành tiêu chuẩn diễn ra theo các bước logic sau: Đầu tiên, một lượng khí nén điều khiển (thường từ 3 - 8 bar) được cấp vào buồng chứa của bộ truyền động (actuator). Áp lực khí này sẽ đẩy piston hoặc màng định vị di chuyển dọc/xoay góc. Thông qua trục van, chuyển động cơ học này truyền tới đĩa van (hoặc bi van, cánh bướm), khiến chúng thay đổi vị trí từ đóng sang mở hoặc ngược lại.

Dựa trên cấu tạo bộ truyền động, người ta phân biệt thành hai loại chính:

• Tác động đơn (Spring Return): Van sử dụng áp lực khí nén để chuyển trạng thái (ví dụ: mở) và dùng lực lò xo bên trong để tự động quay về trạng thái ban đầu (đóng) khi ngắt nguồn khí. Đây là cơ chế an toàn (Fail-Safe) rất được ưa chuộng.

• Tác động kép (Double Acting): Van yêu cầu phải cấp khí nén vào cả hai chu trình: cấp khí cổng A để mở và cấp khí cổng B để đóng.

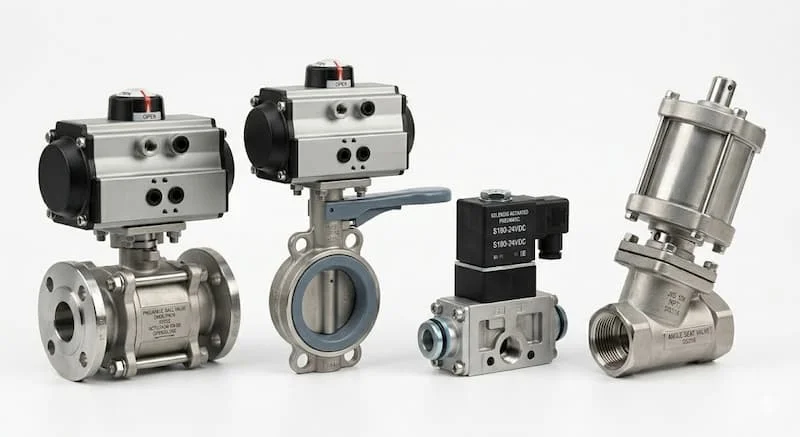

Phân loại van đóng ngắt khí nén phổ biến

Để lựa chọn chính xác thiết bị cho hệ thống, các kỹ sư cần phân loại van đóng ngắt khí nén dựa trên nhiều tiêu chí kỹ thuật:

1. Phân loại theo cấu tạo cơ học

• Van bi khí nén (Pneumatic Ball Valve): Dùng đĩa van dạng viên bi khoét lỗ. Ưu điểm là độ kín khít tuyệt đối, chịu áp cao. Nhược điểm là giá thành cao và trọng lượng nặng. Khi nào nên dùng: Phù hợp cho đường ống kích thước nhỏ đến trung bình cần độ kín cao.

• Van bướm khí nén (Pneumatic Butterfly Valve): Dùng đĩa van dạng cánh bướm xoay 90 độ. Ưu điểm là thiết kế nhỏ gọn, chi phí tối ưu cho đường ống lớn. Nhược điểm là độ mài mòn gioăng nhanh hơn van bi. Khi nào nên dùng: Phù hợp cho các đường ống chính có kích thước lớn (từ DN50 trở lên).

• Van điện từ khí nén (Solenoid Valve): Sử dụng cuộn coil điện từ để dịch chuyển lõi van. Ưu điểm là kích thước siêu nhỏ, phản hồi nhanh bằng mili giây. Nhược điểm là lưu lượng hạn chế. Khi nào nên dùng: Dùng điều khiển trực tiếp các xylanh nhỏ hoặc làm van pilot điều khiển các van lớn hơn.

• Van cầu khí nén (Pneumatic Globe Valve): Thiết kế dạng chữ ngã, chuyên dụng cho việc điều tiết lưu lượng chính xác nhưng có nhược điểm là gây tổn thất áp suất lớn khi dòng khí đi qua.

2. Phân loại theo cơ chế điều khiển và vật liệu

• Theo cơ chế: Gồm dòng ON/OFF (chỉ đóng hoặc mở hoàn toàn) và dòng Tuyến tính (Proportional) (đóng mở theo góc tỷ lệ 4-20mA để tiết lưu khí).

• Theo vật liệu thân van: Inox 304/316 (dùng cho môi trường ăn mòn, thực phẩm, hóa chất), Đồng (Bronze) (dùng cho khí nén thông thường, hệ thống dệt may), và Nhựa PVC/PVDF (dùng cho môi trường xi mạ, axit).

• Theo kiểu kết nối: Kết nối Ren (tiện lợi cho ống nhỏ), Mặt bích (chắc chắn cho ống áp lực cao), và Clamp (vi sinh, dễ tháo rửa trong ngành dược phẩm).

Thông số kỹ thuật cần quan tâm khi chọn van

Việc chọn lựa van khí nén không thể dựa trên cảm tính mà phải căn cứ vào các thông số kỹ thuật định lượng để đảm bảo an toàn vận hành:

• Kích thước danh nghĩa (DN): Phải tương thích với đường kính ống (Ví dụ: DN15, DN25, DN50...).

• Áp suất làm việc (Working Pressure): Dải áp suất mà van chịu được (thường là PN10, PN16, PN25).

• Nhiệt độ môi chất (Temperature): Giới hạn nhiệt độ mà gioăng làm kín và thân van không bị biến dạng.

• Điện áp cuộn coil (đối với van điện từ): Phổ biến là 24VDC (an toàn) hoặc 220VAC (dễ kéo lưới điện).

• Kiểu Actuator: Tác động đơn hay tác động kép, lực momen xoắn đạt bao nhiêu Nm.

• Môi trường sử dụng: Trong nhà, ngoài trời, hay môi trường dễ cháy nổ (cần chuẩn chống cháy nổ ATEX).

Tại sao cần đặc biệt lưu ý các thông số này?

1. Vì sao chọn sai áp suất dễ gây hỏng van? Nếu áp suất hệ thống vượt quá giới hạn thiết kế (ví dụ hệ thống chạy 12 bar nhưng chọn van PN10), lực khí nén sẽ làm rách gioăng làm kín, biến dạng đĩa van hoặc làm kẹt bộ truyền động, gây mất kiểm soát dòng khí.

2. Tại sao môi trường hóa chất cần inox 316? Inox 316 chứa thành phần Molypden giúp chống lại sự ăn mòn của clorua và axit mạnh, ngăn ngừa hiện tượng rỗ bề mặt làm hỏng độ kín của van.

3. Vì sao kích thước van ảnh hưởng lưu lượng khí? Nếu chọn van có kích thước DN nhỏ hơn đường ống, van sẽ trở thành một "nút thắt cổ chai", gây sụt áp nghiêm trọng (pressure drop) phía sau van, khiến các thiết bị đầu cuối không đủ lực vận hành.

So sánh van khí nén với van điện và van tay

Để có cái nhìn tổng quan khi thiết kế hệ thống, hãy cùng phân tích bảng so sánh kỹ thuật dưới đây:

Phân tích chuyên sâu từ chuyên gia:

• Vì sao nhà máy ưu tiên van khí nén? Trong môi trường công nghiệp công suất lớn, tốc độ và độ an toàn là tối thượng. Van khí nén phản hồi gần như tức thời và không có nguy cơ cháy nổ chập điện, rất thích hợp cho các khu vực có dung môi, hóa chất hoặc bụi mịn.

• Khi nào nên dùng van điện thay thế? Van điện là lựa chọn tối ưu khi vị trí lắp đặt van nằm quá xa trạm máy nén khí trung tâm, việc đi đường ống dẫn khí điều khiển tốn kém hơn so với việc kéo một sợi dây điện nguồn.

• Trường hợp van tay vẫn phù hợp: Đối với các vị trí cách ly chỉ đóng/mở khi bảo trì định kỳ (6 tháng hoặc 1 năm một lần), lắp đặt van tay giúp doanh nghiệp tiết kiệm một khoản chi phí đầu tư ban đầu rất lớn.

Những lỗi thường gặp khi sử dụng van đóng ngắt khí nén

Trong quá trình vận hành dài hạn, van đóng ngắt khí nén khó tránh khỏi các sự cố kỹ thuật. Việc nắm rõ nguyên nhân giúp kỹ sư xử lý nhanh, tránh dừng máy ngoài ý muốn:

• Rò rỉ khí nén tại cổ van hoặc cổng kết nối:

  • Nguyên nhân: Do áp suất khí nén không ổn định (vượt ngưỡng), hoặc lắp đặt sai chiều dòng chảy làm xước gioăng.

  • Hậu quả: Gây hao phí khí nén liên tục, máy nén khí phải chạy bù tải, làm tăng hóa đơn tiền điện.

• Van không đóng kín hoàn toàn:

  • Nguyên nhân: Do không vệ sinh định kỳ, đường khí nén chứa nhiều tạp chất, hạt bụi hoặc cặn gỉ sét bám vào bề mặt đĩa van và gioăng.

  • Hậu quả: Dòng khí vẫn rò qua bên kia đường ống, gây mất an toàn khi bảo trì thiết bị phía sau.

• Bộ truyền động (Actuator) hoạt động yếu hoặc bị kẹt:

  • Nguyên nhân: Sử dụng sai môi trường (nhiệt độ quá cao làm khô mỡ bôi trơn piston), hoặc nguồn khí cấp cho actuator không đủ áp lực.

  • Hậu quả: Van đóng mở lờ đờ, làm chậm nhịp hành trình của toàn bộ dây chuyền đóng gói, tự động hóa.

• Cháy cuộn coil của van điện từ điều khiển: Do cấp sai điện áp hoặc van phải ngâm điện liên tục trong môi trường tản nhiệt kém.

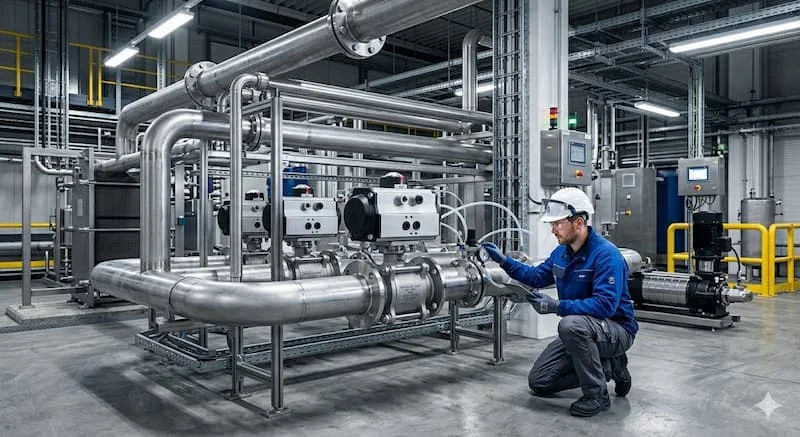

Van đóng ngắt khí nén được ứng dụng ở đâu?

Nhờ những ưu điểm vượt trội về tốc độ và độ bền, dòng van khí nén này xuất hiện ở hầu khắp các ngành công nghiệp trọng điểm:

• Nhà máy thực phẩm & đồ uống: Kiểm soát dòng khí sạch để thổi chai, đóng nắp, hoặc sục khí trong các bồn lên men bia, sữa (thường dùng van bi inox vi sinh kết nối clamp).

• Hệ thống xử lý nước thải & nước cấp: Sử dụng các dòng van bướm khí nén kích thước lớn để đóng ngắt các đường ống điều hướng nước qua các bể lọc, bể chứa.

• Dây chuyền đóng gói & lắp ráp tự động: Các nhà máy sản xuất linh kiện điện tử, ô tô sử dụng các cụm van điện từ khí nén phân phối để điều khiển chính xác cánh tay robot và xylanh cấp phôi.

• Nhà máy hóa chất, lọc dầu: Ứng dụng van khí nén chuẩn chống cháy nổ để đóng ngắt dòng lưu chất nguy hiểm, đảm bảo an toàn tuyệt đối cho công trình.

Khi nào nên sử dụng van đóng ngắt khí nén?

Không phải hệ thống nào cũng bắt buộc phải dùng loại van này. Bạn nên ưu tiên đầu tư van đóng ngắt khí nén trong các trường hợp cụ thể sau:

1. Khi hệ thống yêu cầu mức độ tự động hóa cao: Cần kết nối trực tiếp với tủ điện điều khiển PLC để tự động hóa hoàn toàn quy trình đóng cắt theo thời gian thực mà không cần nhân công vận hành bằng tay.

2. Khi tần suất đóng mở liên tục: Nếu một van cần đóng/mở hàng trăm lần mỗi ngày, van tay sẽ làm kiệt sức nhân công, van điện sẽ nhanh chóng bị quá nhiệt cháy motor. Chỉ có van khí nén với độ bền cơ học cao mới đáp ứng được chu kỳ làm việc khắc nghiệt này.

3. Khi môi trường làm việc nguy hiểm: Khu vực hầm mỏ, nhà máy gas, dung môi hóa chất chứa nhiều khí dễ cháy. Việc dùng năng lượng khí nén để đóng mở van loại bỏ hoàn toàn nguy cơ phát sinh tia lửa điện.

Hướng dẫn chọn van đóng ngắt khí nén phù hợp (Checklist)

Để chọn được sản phẩm tối ưu, phòng mua hàng và kỹ thuật nên đối chiếu theo checklist chuẩn hóa dưới đây:

• Xác định môi chất: Khí nén thông thường, khí nén sạch (y tế), hay khí có lẫn hóa chất ăn mòn?

• Đo áp suất thực tế của hệ thống: Đảm bảo áp suất danh định của van cao hơn áp suất đỉnh của hệ thống ít nhất 20% để dự phòng an toàn.

• Chọn chính xác kích thước DN: Dựa trên catalogue đường ống hiện tại, tránh việc dùng đầu thu/nối làm giảm lưu lượng.

• Kiểm tra nguồn khí nén điều khiển: Áp suất khí cấp cho bộ actuator hiện tại là bao nhiêu bar (thường yêu cầu tối thiểu 4-6 bar để mở van mượt mà)?

• Lựa chọn vật liệu phù hợp ngân sách: Ưu tiên đồng/gang cho ứng dụng cơ bản để tiết kiệm chi phí; chọn inox 304/316 cho môi trường khắc nghiệt.

• Xác định kiểu điều khiển: Chọn loại Tác động đơn (an toàn khi mất khí) hay Tác động kép (tiết kiệm chi phí đầu tư ban đầu)?

Lưu ý khi lắp đặt và bảo trì van khí nén

Tuổi thọ của van đóng ngắt khí nén phụ thuộc phần lớn vào quy trình lắp đặt và chế độ bảo dưỡng:

• Lắp đúng chiều dòng chảy: Trên thân các dòng van (đặc biệt là van cầu, van một chiều) luôn có mũi tên đúc nổi. Lắp ngược chiều sẽ làm giảm 50% hiệu suất và phá hủy gioăng van chỉ sau vài tuần sử dụng.

• Bắt buộc lắp bộ lọc khí (Filter-Regulator) phía trước: Nguồn khí nén từ máy nén luôn mang theo hơi nước, dầu máy và gỉ sét ống. Bộ lọc khí sẽ giữ lại các tạp chất này, ngăn không cho chúng làm trầy xước lòng xylanh của actuator và gioăng van.

• Chế độ bảo trì định kỳ: Khuyến nghị thực hiện bảo dưỡng mỗi 3 – 6 tháng/lần. Sử dụng đồng hồ đo áp để kiểm tra độ sụt áp qua van, kiểm tra độ kín khít bằng dung dịch xà phòng chuyên dụng tại các khớp nối. Nếu phát hiện gioăng bị lão hóa, cần thay thế ngay bằng phụ tùng chính hãng từ các thương hiệu uy tín để tránh sự cố dừng dây chuyền đột ngột.

Câu hỏi thường gặp về van đóng ngắt khí nén (FAQ)

1. Van đóng ngắt khí nén dùng để làm gì?

Thiết bị này dùng để kiểm soát, mở hoặc ngắt dòng khí nén (hoặc các môi chất khác) trong các hệ thống đường ống tự động hóa công nghiệp, giúp cô lập thiết bị khi bảo trì và điều hành chu trình sản xuất.

2. Van khí nén và van điện khác nhau như thế nào?

Van khí nén sử dụng áp lực khí để đóng mở nên có tốc độ phản hồi cực nhanh (dưới 2 giây) và an toàn chống cháy nổ. Van điện dùng động cơ điện, đóng mở chậm hơn (5-15 giây) và có nguy cơ chập cháy nếu độ ẩm cao nhưng không cần hệ thống máy nén khí đi kèm.

3. Nên chọn van bi hay van bướm khí nén?

Hãy chọn van bi nếu hệ thống đường ống nhỏ, yêu cầu áp suất cao và cần độ kín khít tuyệt đối 100%. Chọn van bướm khi kích thước đường ống lớn (từ DN50 trở lên) để tối ưu không gian lắp đặt và tiết kiệm chi phí đầu tư.

4. Van khí nén có bị rò rỉ không?

Có thể xảy ra. Nguyên nhân chủ yếu do gioăng làm kín bị mài mòn sau thời gian dài sử dụng, tạp chất trong khí nén làm xước đĩa van, hoặc do áp suất hệ thống vượt quá mức chịu đựng thiết kế của van.

5. Bao lâu nên bảo trì van khí nén một lần?

Thông thường, bạn nên tiến hành kiểm tra và bảo trì định kỳ từ 3 đến 6 tháng một lần. Đối với các môi trường khắc nghiệt như nhà máy hóa chất hoặc xi măng, tần suất kiểm tra nên là 1 - 2 tháng một lần.

Tổng kết

Việc thấu hiểu bản chất, nguyên lý và các thông số kỹ thuật của van đóng ngắt khí nén là chìa khóa vàng giúp doanh nghiệp vận hành hệ thống khí nén an toàn, ổn định và tiết kiệm năng lượng tối đa. Đầu tư đúng loại van khí nén chất lượng ngay từ đầu chính là giải pháp giảm thiểu rủi ro dừng máy và tối ưu hóa chi phí vận hành lâu dài cho nhà máy của bạn.
